Приложение к свидетельству № 45253/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры емкостные VEGACAL 6*
Назначение средства измерений
Уровнемеры емкостные VEGACAL 6
*
предназначены для измерения уровня всех ви-
дов жидкостей и сыпучих материалов. Измеряемая среда: кислоты, каустики, сжиженные га-
зы, порошки, древесные пульпы, цемент и т.п.
Описание средства измерений
Уровнемеры состоят из корпуса с блоком электроники, элемента присоединения и зон-
да, образующих единое целое.
Принцип действия уровнемеров основан на измерении электрической емкости цепи,
состоящей из зонда, стенок резервуара, и продукта, находящегося между ними. Измеренная
электрическая емкость пропорциональна уровню заполнения. Сигнал от зонда воспринимает-
ся блоком электроники, который на выходе формирует различные виды сигналов: аналоговый
или цифровой. В зависимости от вида выходного сигнала, используется соответствующий
электронный блок:
- аналоговый 4-20 мА/HART;
- для подключения к устройству формирования сигнала VEGAMET;
- цифровой Profibus PA;
- цифровой Foundation Fieldbus.
Уровнемеры выпускаются следующих модификаций:
VEGACAL 62, VEGACAL 67 – с частично изолированным стержневым электродом;
VEGACAL 63, VEGACAL 64 – с полностью изолированным стержневым электродом
(толщина изоляции 2 или 1 мм, соответственно);
VEGACAL 65 – с тросовым электродом;
VEGACAL 66 – с полностью изолированным тросовым электродом;
VEGACAL 69 – с полностью изолированными стержневыми электродами (2 шт.).
Измерительная информация отображается в цифровом виде на дисплее блока электро-
ники, дисплее устройства формирования сигналов, мониторе компьютера.
Зонд монтируется посредством резьбового или фланцевого присоединений в верти-
кальном положении. Уровнемеры имеют взрывозащищенное исполнение.
Лист № 2
Всего листов 6
VEGACAL 62
VEGACAL 63
VEGACAL 64VEGACAL 65
VEGACAL 66
VEGACAL 69

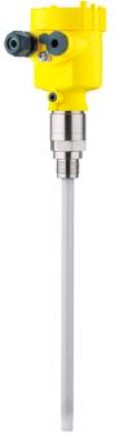

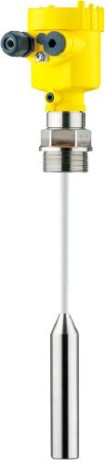

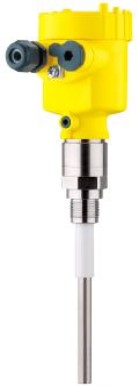

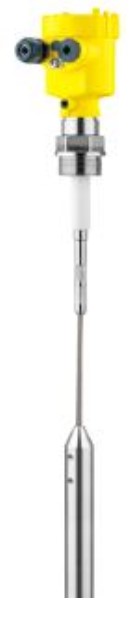

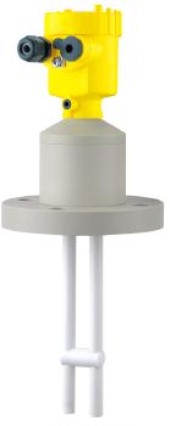

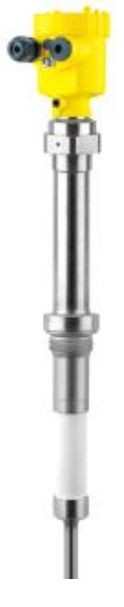

Рисунок 1 - Фотографии общего вида
VEGACAL 67
Лист № 3
Всего листов 6

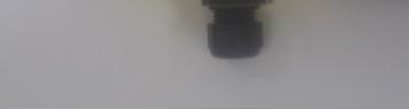

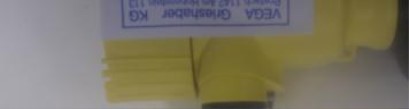

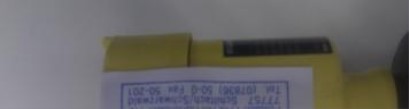

Рисунок 2 - Фотографии пломбировки уровнемеров
Программное обеспечение
Встроенное программное обеспечение (ПО) уровнемеров используется для измерения
уровня продукта относительно установленного диапазона, передачи результата измерения и
настройки уровнемеров. Передача результатов измерений производится в виде токового сиг-
нала 4-20мА, по протоколам HART, Profibus PA, Foundation Fieldbus. Для защиты от несанк-
ционированного доступа к настройкам уровнемеров в ПО предусмотрена защита паролем.
Класс защиты ПО по МИ 3286-2010 - «А».
Таблица 1 – Идентификационные данные ПО
Наименование
ПО
Идентификаци-
онное наимено-
вание ПО
Номер версии
(идентифика-
ционный но-
мер) ПО
Алгоритм вы-
числения циф-
рового иден-
тификатора ПО
Sensor software
VEGACAL
CAL P2
1.30
Цифровой иден-
тификатор ПО
(контрольная
сумма исполняе-
мого кода)
08E988BA
CRC64
от 0 до 3000
Относительнаяпогрешность
вследствие нелинейности, % от
полного диапазона измерения
±0,25
Давление
мПа
Метрологические и технические характеристики
Таблица 2
ХарактеристикиVEGACAL 62 VEGACAL 63 VEGACAL 64 VEGACAL 65
Диапазон измерения уровня, м от 0 до 6от 0 до 6от 0 до 4от 0 до 32
Диапазон измерения электриче-
ской емкости, пФ
измеряемойсреды,
от -0,1 до 6,4от -0,1 до 6,4 от -0,1 до 6,4 от -0,1 до 6,4
Температура измеряемой среды, от -50 до +200от -50 доот -50 доот -50 до
Место нане-
сенияпломбиро-
вочной наклейки
Лист № 4
Всего листов 6
Температура окружающей сре-
ды, °С
от -40 до +80
от -60 до +80 по индивидуальному заказу
130x86x232
130x86x232
130x86x186
130x86x232
стержень
12x6000
стержень
16x6000
стержень
16x4000
трос 8x32000
(вкл. натяж-
ной груз
30x200)
Масса (в зависимости от при-
соединения), кг, не более
Напряжение питания постоян-
ного тока, В
от 9…24 до 18…36
(в зависимости от исполнения электроники)
Маркировка взрывозащиты и
защиты от воспламенения го-
рючей пыли
0ExiaIICT1…T6; 1Exd[ia]iaIICT1…T6;
DIP A20 T
A
T1…T6 IP66, DIP A21 T
A
T1…T6 IP66, DIP A21
T
A
98°C IP66
°С+200+150+200
Степень защитыIP66/IP67; IP66/IP68
Корпус
Габаритные раз-
(ДхШхВ)
меры, мм, не бо-
лее
Зонд
(Øхдлина)
9,410,610,612
Таблица 3
Характеристики
Диапазон измерения уровня, м
VEGACAL 66
от 0 до 32
VEGACAL 67
от 0 до 6 (стержневой
зонд)
от 0 до 40 (тросовый
зонд)
VEGACAL 69
от 0 до 4
Диапазон измерения электриче-от 0 до 3000
ской емкости, пФ
±0,25
Относительнаяпогрешность
вследствие нелинейности, % от
полного диапазона измерения
Давление измеряемой среды, мПаот -0,1 до 4
от -0,1 до 1,6от -0,1 до 0,2
Температура измеряемой среды,от -50 до +150от -50 до +400от -50 до +100
°С
Температура окружающей среды,
°С
Степень защиты
от -40 до +80
от -60 до +80 по индивидуальному заказу
IP66/IP67; IP66/IP68
Габаритные
размеры, мм,
не более
Корпус (ДхШхВ)
Зонд (Øхдлина)
130x86x186130x86x372
стержень 15х6000
трос 8х40000 (вкл. натяжной груз
40x200)
130x86x243
двойной стер-
жень
14x47х4000
Масса (в зависимости от присое-11
динения), кг, не более
12,4 (со стержнем)12
21,8 (с тросом)
Напряжение питания постоянного
тока, В
Маркировка взрывозащиты и за-
щиты от воспламенения горючей
пыли
от 9…24 до 18…36
(в зависимости от исполнения электроники)
0ExiaIICT1…T6; 1Exd[ia]iaIICT1…T6;
DIP A20 T
A
T1…T6 IP66, DIP A21 T
A
T1…T6 IP66, DIP
A21 T
A
98°C IP66
Лист № 5
Всего листов 6
Знак утверждения типа
наносится на табличку уровнемера и титульный лист руководства по эксплуатации.
Примечание
В соответствии с заказом
В соответствии с заказом
Комплектность средства измерений
Таблица 4
НаименованиеКол-во
Уровнемер VEGACAL 6
*
1
Комплект запасных частей 1
Паспорт 1
Методика поверки 1
Руководство по эксплуатации 1
Поверка
осуществляется по документу МП 32242-12 «ГСИ. Уровнемеры емкостные VEGACAL 6 *.
Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 27.07.2016 г.
Основные средства поверки:
рулетка измерительная с ценой деления 1мм по ГОСТ 7502-98.
термометр с ценой деления 0,1
0
С.
миллиамперметр постоянного тока для измерения в диапазоне от 0/4 до 20 мА с отно-
сительной погрешностью измерений не более
±
0,05%.
Знак поверки наносится в паспорт или на свидетельство о поверке.
Сведения о методиках (методах) измерений
изложены в документе «Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к уровнемерам
емкостным VEGACAL 6
*
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов.
Общие технические требования и методы испытаний
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «VEGA Grieshaber KG»
Am Hohenstein 113, 77761 Schiltach, Германия
Тел.: +49 7836 50-0 Факс: +49 7836 50-201
e-mail:
Заявитель
ООО «ВЕГА ИНСТРУМЕНТС»
119602, г. Москва, ул. Академика Анохина, д.38, корп.1
Тел./Факс: (495) 989-20-49.
e-mail:
Лист № 6
Всего листов 6
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС»
119361, г. Москва, ул. Озерная, д.46,
тел. +7 495 437-55-77, факс.+7 495 437-56-66
e.mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«___»__________2016 г.
