Номер госреестра:
32063-16
Наименование СИ:
Уровнемеры
Обозначение типа:
ВК1700
Производитель:
ООО "НПП "Автоматика-ВК", г.Уфа
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.12.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64806/1
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1450 от 12.07.2018 г.)
Уровнемеры ВК1700
Назначение средства измерений
Уровнемеры ВК1700 предназначены для автоматического дистанционного непрерывного
измерения уровня жидкости в технологическом аппарате.
Описание средства измерений
Принцип действия уровнемеров заключается в измерении времени прохождения
ультразвуковой trial в металлическом стержне расстояния от пьезорезонансного преобразователя до
поплавка.
Уровнемеры состоят из преобразователя первичного и преобразователя вторичного.
Уровнемеры осуществляют непрерывное измерение уровня жидкости, имеют цифровую
индикацию, преобразуют значение уровня в стандартный токовый сигнал от 0 до 5 мА, от 0 до
20 мА, от 4 до 20 мА, а также осуществляет передачу информации об измеряемых
и контролируемых уровнях по интерфейсу RS-485 на верхний уровень обработки.
Уровнемеры изготавливается в пяти исполнениях: одноканальный, двухуровневый
(межфазовый), двухканальный, четырехканальный и восьмиканальный.
Общий вид уровнемеров представлен на рисунке 1.
Рисунок 1 - Общий вид уровнемеров ВК1700
На рисунке 2 указано место пломбировки на корпусе вторичного преобразователя
при креплении на DIN-рейку.
Лист № 2
Всего листов 4

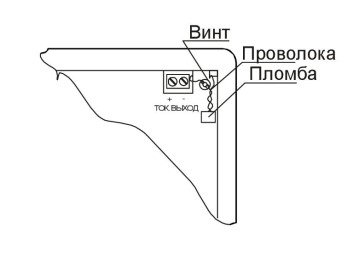

Рисунок 2 - Схема пломбировки вторичного преобразователя при креплении на DIN-рейку.
На рисунке 3 указано место пломбировки на корпусе вторичного преобразователя
при креплении в щит.

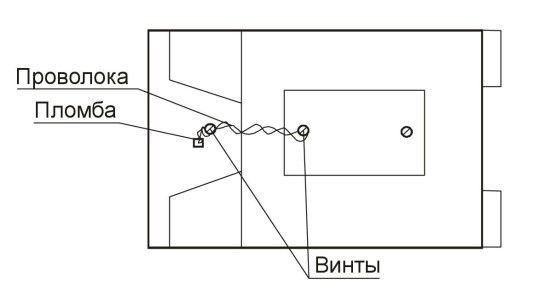

Рисунок 3 - Схема пломбировки вторичного преобразователя при креплении в щит.
Программное обеспечение
Используемоевуровнемерахпрограммноеобеспечениеявляетсявстроенным.
Программное обеспечение проводит ряд проверок после включения питания, а также
осуществляет циклическую проверку целостности конфигурационных данных во время работы
уровнемера. Программное обеспечение уровнемера содержит в себе калибровочный файл с
данным заводской калибровки. Данный калибровочный файл не может быть модифицирован
или загружен через какой-либо интерфейс на уровне пользователя.
ИдентификационныеданныепрограммногообеспеченияуровнемеровВК1700
приведены в таблице 1.
Идентификационные
данные (признаки)
Идентификационное
наименование ПО
ur1_v9_9
(new_SHIT).hex
0x0E95
0x0AD4
Таблица 1
Одноканальный,
двухканальный
Значение
ДвухуровневыйЧетырехканаль
(межфазовый)ный
ur1MF_v9_10ur4_v8_1
(new_SHIT).hex (new_DIN1).hex
9.9
9.108.1
Восьмиканаль
ный
ur8_v11_1
(new_16MHz).
hex
11.1
Номер версии
Цифровой
идентификатор ПО
0x704A0xD1CA
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует
уровню «низкий» по Р 50.2.077-2014.
Лист № 3
Всего листов 4
Метрологические и технические характеристики
±3
Значение
от 0,1 до 16,0
от 0,5 до 16,0
1
Таблица 2 - Основные метрологические характеристики
Наименование характеристики
Диапазон измерений уровня, м
Диапазон измерений уровня границы раздела двух сред, м
Цена деления, мм
Пределы основной допускаемой абсолютной погрешности
измерений уровня, мм
от -55 до +55
от 0 до +50
Значение
вода, нефть, нефтепродукт
от -55 до +75
до 8
24 ± 10 %
30
80
144х144х17670
149х164х60
Таблица 3 - Основные технические характеристики
Наименование характеристики
Измеряемая среда
Температура контролируемой среды, °С
Число каналов измерений
Напряжение питания постоянного тока, В
Потребляемая мощность, Вт, не более
Условия эксплуатации:
- температура окружающей среды для первичного
преобразователя, °С
- температура окружающей среды для вторичного
преобразователя, °С
- относительная влажность, %
Габаритные размеры (длина х ширина х высота), мм, не более
- первичного преобразователя
- вторичного преобразователя
Масса, кг, не более
- первичного преобразователя
- вторичного преобразователя
Срок службы, лет, не менее
9,3
1,1
14
Знак утверждения типа
наносится на корпус уровнемеров ВК1700 методом наклейки и на титульные листы паспорта
и руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Преобразователь первичный
Преобразователь вторичный
Блок питания
Паспорт
Руководство по эксплуатации
Методика поверки
Обозначение
А528.07.01.00.000
А528.07.02.00.000
MDR-20-24 (DR-4524)
А528.07.0.00.000ПС
А528.07.0.00.000РЭ
МП 0744-7-2018
Количество
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 0744-7-2018 «ГСИ. Уровнемеры ВК1700. Методика поверки»,
утвержденному ФГУП «ВНИИР» 15.03.2018 г.
Основные средства поверки:
- рабочий эталон единицы уровня жидкости 2 разряда в диапазоне значений от 0 до 17 м
по ГОСТ 8.477-82.
Лист № 4
Всего листов 4
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке уровнемера и в паспорт уровнемера.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к уровнемерам
ВК1700
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня
жидкости
ТУ 4214-007-48875334-2004 Уровнемеры ВК1700. Технические условия
Изготовитель
Общество с ограниченной ответственность «Научно-производственное предприятие
«Автоматика-ВК» (ООО «НПП «Автоматика-ВК»)
ИНН 0276048271
Адрес: 450059, г. Уфа, ул. Новосибирская, д.2, корп.2
Тел./факс: +7(3472) 32-50-59/(3472) 566-481
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»
Тел./факс: (843) 272-70-62 / 272-00-32
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
