Системы автоматизированные испытания рессорных пружин электропоездов Лазер-ЭП, ГРСИ 31903-06
Номер госреестра:
31903-06
Наименование СИ:
Системы автоматизированные испытания рессорных пружин электропоездов
Обозначение типа:
Лазер-ЭП
Производитель:
ООО "Агроэл", г.Рязань
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.04.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 24199
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы автоматизированные испытания рессорных пружин электропоездов
«Лазер-ЭП»
Назначение средства измерений
Системы автоматизированные испытания рессорных пружин электропоездов «Лазер-
ЭП» (далее – система) предназначены для измерений геометрических параметров рессорных
пружин электропоездов, подбора пружин по группам на предприятиях ОАО «РЖД» при пла-
новом и капитальном ремонте в условиях депо и ремонтных заводов.
Описание средства измерений
Система состоит из оптической системы, включающей четыре лазерных дальномера,
гидравлической системы, пресса гидравлического, специализированного электронного про-
цессора и устройства измерений перемещений, состоящего из бесконтактных концевых дат-
чиков индукционного типа, датчика угловых перемещений, устройства преобразования ли-
нейных перемещений в угловые и электронного устройства, преобразующего выходные сиг-
налы датчика в значения линейных размеров пружины.
Принцип действия системы основан на измерении перемещения упорной поверхно-
сти, на которую устанавливается пружина, путем измерения угла поворота зубчатого колеса,
соединенного с зубчатым ремнем. Один конец ремня жестко закреплен на упорной поверхно-
сти, а на другом конце ремня свободно подвешен груз, обеспечивающий его постоянное на-
тяжение. Угол поворота зубчатого колеса при помощи фотоэлементов и электронного устрой-
ства преобразуется в расстояние, на которое перемещается упорная поверхность силового
блока;
В основу измерения внешнего и внутреннего диаметров пружины, положен принцип
работы лазерного дальномера с фиксацией с помощью оптической системы пятна лазерного
луча, отраженного от внутреннего или внешнего края витка пружины;
Сила, сжимающая пружину, создается гидравлическим прессом, оснащенным датчи-
ком давления в гидросистеме пресса, устройством задания давления, обеспечивающим созда-
ние номинальных нагрузок.
Управление электроприводом
подъема измерительного блока при сканировании ла-
зерным дальномером поверхности пружины осуществляется специализированным электрон-
ным процессором. Тип измеряемой пружины определяется с помощью лазерного дальномера.
Обработка измерительной информации и управление линией производится при по-
мощи специализированного электронного процессора. Результаты измерений отображаются
на электроном дисплее и печатающем устройстве.
В состав линии входит источник бесперебойного питания, позволяющий поддержи-
вать работоспособность системы в течение 10 минут при выключенном внешнем электропи-
тании.
Лист № 2
всего листов 4

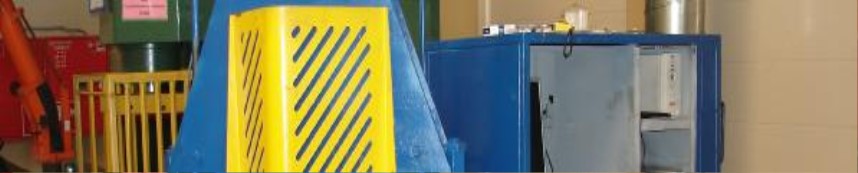

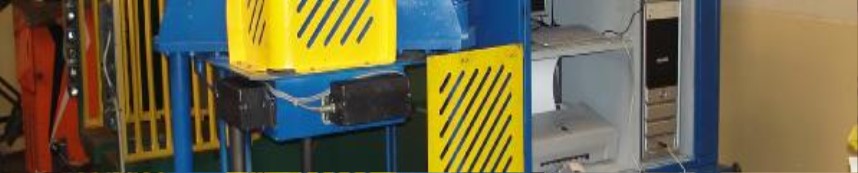

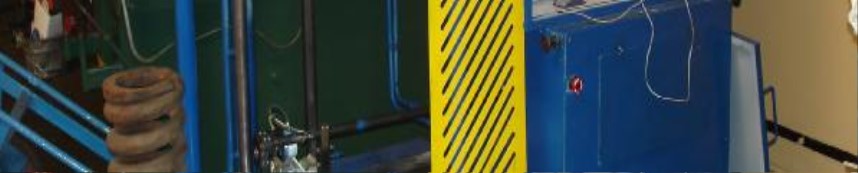

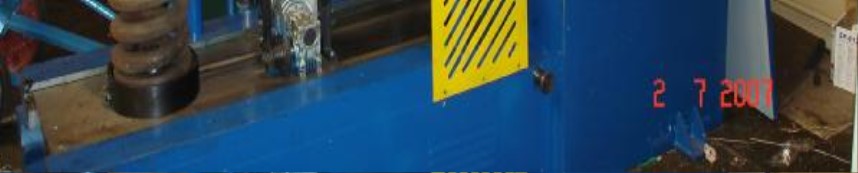

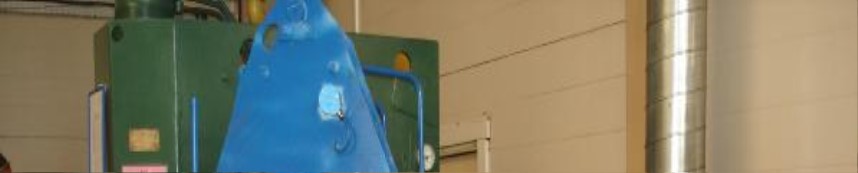

Рисунок 1- Общий вид cистемы автоматизированной испытания рессорных
пружин электропоездов «Лазер-ЭП».
WinMain.ехе
1.0
MD5
Программное обеспечение
Программное обеспечение системы обрабатывает поток данных измерения внутри изме-
рительных лазерных датчиков и направляет эти исходные данные на персональный компью-
тер, расположенный внутри блока управления. Язык программирования Delphi/С (среда Code
Gear 2007). Операционная система Microsoft Windows 7 started.
Идентификационные данные программного обеспечения приведены в таблице:
Наименование
программного
обеспечения
Идентификацион-
ное наименование
программного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Цифровой иденти-
фикатор про-
граммного обеспе-
чения
Алгоритм вы-
числения цифро-
вого идентифи-
катора про-
граммного обес-
печения
LASER ЕПМ
2010
0dс58ffdf70e9b70c
557d55fd557cbc3
Лист № 3
всего листов 4
Программное обеспечение и его окружение являются неизменными, средства для про-
граммирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «С» по МИ 3286-2010
Метрологические и технические характеристики
Диапазон измерений высоты пружин, ммот 110 до 510
Пределы допускаемой абсолютной погрешности линии при измерении
высоты пружин, мм
±
0,5
Диапазон измерений наружного и внутреннего диаметра пружин, мм от 30 до 330
Пределы допускаемой абсолютной погрешности системы при измерении
диаметра пружин, мм
±
0,5
Диапазон измерений разности расстояний между витками пружин, мм от 0,5 до 15
Пределы допускаемой абсолютной погрешности прибора при измерении
расстояний между витками пружин пружины, мм
±
0,5
Диапазон измерений стрелы прогиба пружины, мм от 29 до 170
Пределы допускаемой абсолютной погрешности прибора при измерении
стрелы прогиба, мм
±
0,5
Диапазон измерений остаточной деформации пружин, мм от 0,5 до 15
Пределы допускаемой абсолютной погрешности прибора при измерении остаточной дефор-
мации пружин,
±
0,5
Диапазон измерений отклонения оси пружины от перпендикуляра, ммот 0,5 до 15
Пределы допускаемой абсолютной погрешности прибора при измерении
отклонения оси пружины от перпендикуляра, мм
±
0,5
Диапазон нагрузок, создаваемых на пружины, кН 3,2÷70
Пределы допускаемой погрешности нагрузки, %
±
10
Диапазон рабочих температур,ºС от +5 до +40
Параметры электрического питания от сети трехфазного переменного тока:
- напряжение, Вот 323 до 418
- частота, Гц от 49 до 50
- потребляемая мощность, кВт, не более 5,5
Габаритные размеры, мм, не более:
- длина2555
- ширина805
- высота2560
Масса, кг, не более1582
Значение вероятности безотказной работы за 1000 часов0,92
Средний срок службы, лет 10
Знак утверждения типа
Знак утверждения типа
наносится на
маркировочную табличку, расположенную
на
корпусе
системы и на Руководство по эксплуатации типографским методом.
Комплектность средства измерений
№НаименованиеКоличествоПримечание
п/п
1
Линия в сборе
1 шт.
2
Монитор
1 шт.
3
Источник бесперебойного питания
1 шт.
4
Паспорт
1 экз.
5
Руководство по эксплуатации
1 экз.
6
Методика поверки
1 экз.
Лист № 4
всего листов 4
Поверка
осуществляется в соответствии с документом по поверке МП 31903-06 « Системы автомати-
зированные испытания рессорных пружин электропоездов «Лазер-ЭП». Методика поверки»,
утвержденным ГЦИ СИ ФГУП «ВНИИМС» « 5 » мая 2006 г.
Основные средства поверки: штангенциркуль ШЦ-ІІ-250-0,05 по ГОСТ 166; динамометр
ДОСМ-3-50.
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в Руководстве по эксплуатации АЭК
49.00.000РЭ.
Нормативные и технические документы, устанавливающие требования к системам ав-
томатизированным испытания рессорных пружин электропоездов «Лазер-ЭП»
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне 1·10
-9
…50 м и длин волн в диапазоне 0,2 … 50 мкм»
АЭК 49.00.000ТУ Технические условия «Системы автоматизированные испытания
рессорных пружин электропоездов
«Лазер-ЭП».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции дру-
гих видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
ООО «АГРОЭЛ»
390013, г. Рязань, ул. Михайловское шоссе, д. 1а
тел./факс: (4912) 50-20-21; е-mail:
адрес в
Интернете:
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»
Аттестат аккредитации Госреестр № 30004-08 от 27.06.2008 г.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
,
адрес в Интернете:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«_____» ____________ 2013 г.
м.п.
