Рефрактометры автоматические цифровые RX-007alpha, RX-5000alpha, RX-5000alpha-bev, RX-9000alpha, ГРСИ 31890-12
Номер госреестра:
31890-12
Наименование СИ:
Рефрактометры автоматические цифровые
Обозначение типа:
RX-007alpha, RX-5000alpha, RX-5000alpha-bev, RX-9000alpha
Производитель:
Фирма "Atago Co., Ltd.", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.04.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46506
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
РефрактометрыавтоматическиецифровыеRX-007alpha,RX-5000alpha,
RX-5000alpha-bev, RX-9000alpha
Назначение средства измерений
Рефрактометры автоматические цифровые RX-007alpha, RX-5000alpha, RX-5000alpha-
bev, RX-9000alpha (далее по тексту – рефрактометры) предназначены для измерений показателя
преломления (n
D
) жидкостей на длине волны λ=589,3 нм и концентрации растворов сахарозы по
шкале Brix с автоматическим приведением результатов измерений к нормальной температуре
20ºС.
Описание средства измерений
Принцип действия рефрактометров автоматических цифровых основан на явлении пол-
ного внутреннего отражения и измерении критического угла при падении света на границу раз-
дела «жидкость – оптический измерительный элемент». В качестве оптического измерительно-
го элемента используется призма из искусственного сапфира. При измерении образец иссле-
дуемой жидкости помещается на поверхность призмы. Световой поток от монохроматического
источника излучения, проходя через оптическую систему, отражается от границы раздела и по-
падает на фотоприемное устройство, где преобразуется в электрический сигнал. Электрический
сигнал поступает в электронный блок прибора, где в соответствии с записанным в памяти ма-
тематическим алгоритмом происходит его преобразование. Результаты измерений выводятся на
жидкокристаллический дисплей с подсветкой. Предусмотрена возможность подключения при-
бора к цифровому принтеру и сохранения последних 30 результатов измерений.
Для защиты от несанкционированного вмешательства в приборе предусмотрена защита
паролем при входе в систему.
Конструктивно рефрактометры выполнены в моноблочном настольном стационарном
исполнении. Рефрактометры имеют встроенный модуль термостатирования измеряемой жидко-
сти. На боковой панели прибора расположены разъем для подключения прибора к цифровому
принтеру DP-RX, терминал RS-232C для подключения прибора к компьютеру.
Управление прибором осуществляется с помощью кнопочной панели управления, распо-
ложенной под жидкокристаллическим дисплеем.
Рефрактометр автоматический цифровой RX-5000alpha-bev отличается от RX-007alpha,
RX-5000alpha и RX-9000alpha только конструкцией воронки для размещения образца, которая
облегчает чистку воронки после измерения.

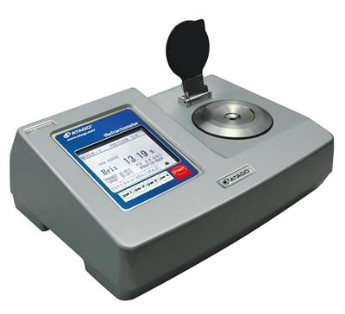

Рисунок 1 - Рефрактометр автоматический цифровой RX-007alpha.
Лист № 2
Всего листов 5

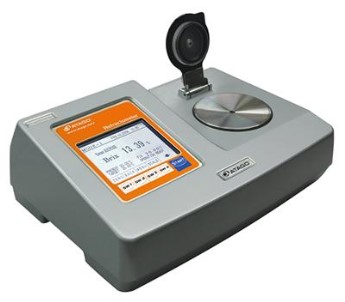

Рисунок 2 - Рефрактометр автоматический цифровой RX-5000alpha

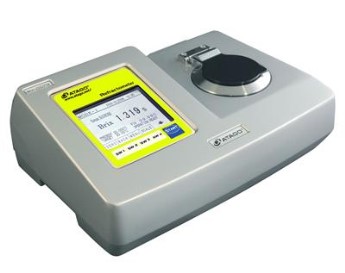

Рисунок 3 - Рефрактометр автоматический цифровой RX-5000alpha-bev.

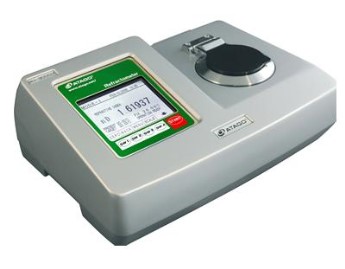

Рисунок 4 - Рефрактометр автоматический цифровой RX-9000alpha

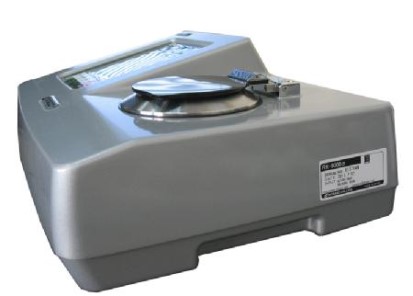

Рисунок 5 - Рефрактометры автоматические цифровые RX-007alpha, RX-5000alpha, RX-
5000alpha-bev, RX-9000alpha ( вид сбоку)
Место нанесения маркировки
Лист № 3
Всего листов 5

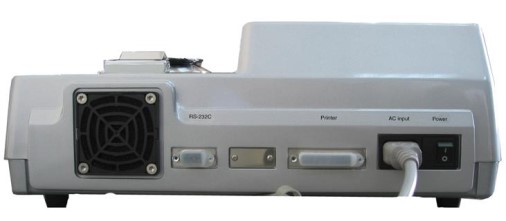

Рисунок 6 – Рефрактометры автоматические цифровые RX-007alpha, RX-5000alpha,
RX-5000alpha-bev, RX-9000alpha (вид сзади)
Программное обеспечение
РефрактометрыавтоматическиецифровыеRX-007alpha,RX-5000alpha,
RX-5000alpha-bev, RX-9000alpha имеют в своем составе встроенное программное обеспечение,
разработанное для конкретной измерительной задачи, осуществляющей измерительные функ-
ции, функции расчета величины показателя преломления и функции индикации.
Идентификационные данные программного обеспечения представлены в таблице 1:
Таблица 1
Наименование ПО Идентификаци-Номер версииЦифровой иденти-Алгоритм вычисле-
онное наимено- (идентификаци- фикатор ПО (кон- ния цифрового
вание ПОонный номер)трольная сумма ис-идентификатора
ПО полняемого кода) ПО
RX-5000αRX-5000α100 и выше--
RX-5000α-BevRX-5000α-Bev100 и выше--
RX-9000αRX-9000α100 и выше--
RX-007αRX-007α100 и выше--
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Про-
граммное обеспечение и его окружение являются неизменными, средства для программирова-
ния или изменения метрологически значимых функций отсутствуют. Программное обеспечение
рефрактометров может быть установлено или переустановлено только на заводе-изготовителе с
использованием специальных программно-технических устройств.
Уровень защиты программного обеспечения оценивается как «С» согласно МИ 3286-
2010.
Метрологические и технические характеристики
Метрологические и технические характеристики рефрактометров приведены в таблице 2.
1,330150 ÷1,341500
Таблица 2
Наименование характеристики
прибора
RX-007alpha
Модель рефрактометра
RX-5000alpha,RX-9000alpha
RX-5000alpha-
bev
0,000÷5,000
1,32700÷1,580001,32500÷1,70000
0,00÷100,000,00÷100,00
Диапазон измерений:
- показателя преломления, n
D
- концентрации растворов саха-
розы по шкале Brix, %
Дискретность показаний прибора:
- по шкале показателя преломле-
ния, n
D
- по шкале Brix, %
0,000001
0,001
0,000010,00001/0,0001
0,01 0,01/0,1
Место нанесения знака утверждения типа
Место пломбирования
15 ÷ 30
90
0,01
± 0,0001
± 0,03
15 ÷ 30
Лист № 4
Всего листов 5
0,010,01
В диапазоне от 1,32500 до
1,42009: ± 0,00005
В диапазоне свыше 1,42009
± 0,00005до 1,70000: ± 0,0001
± 0,03В диапазоне от 0%до 50%
± 0,03
В диапазоне свыше 50% до
100% ± 0,10
5 ÷ 605 ÷ 70
6,9
220 ÷ 240
50/60
65
370 × 260 × 140
6,46,9
- температура, ºС
Пределы допускаемой абсолют-
ной погрешности результата из-
мерений показателя преломле-
ния, n
D
Пределы допускаемой абсолют-
ной погрешности результата из-
мерений концентрации растворов
сахарозы по шкале Brix, %
Диапазон температурной коррек-
ции, ºС
Напряжение питания, В
При частоте, Гц
Потребляемая мощность, В·А
Габаритные размеры, не более, мм
Масса, кг не более
Условия эксплуатации:
Температура, ºС
Влажность, %, не более
Высота над уровнем моря, м, не
более
5000
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и на
корпус прибора методом наклеивания.
Количество, шт.
1
1
3
1
1
1
1
1
1
1
Комплектность средства измерений
Таблица 3
Наименование
Рефрактометр автоматический цифровой
Силовой кабель
Комплект приспособлений:
Пластиковая ложка
Заглушка клавиатуры
Фильтр защиты от пыли (упаковка из 12 шт.)
Руководство по эксплуатации на русском trial
Руководство по эксплуатации на английском языке
Акт техосмотра
Методика поверки МП 25.Д4-12
Акт об испытании
Дополнительная комплектация:
Цифровой принтер DP-RX
Бумага для принтера (термобумага)
Силовой кабель
Руководство по эксплуатации принтера
1
1
1
1
Поверка
осуществляется по документу: «Рефрактометры автоматические цифровые RX-007alpha, RX-
5000alpha, RX-5000alpha-bev, RX-9000alpha. Методика поверки МП 25.Д4-12», утвержденной ГЦИ
СИ ФГУП «ВНИИОФИ» 05 марта 2012 г.
Основные средства поверки:
1 ГСО 8123-2002 государственный стандартный образец показателя преломления жидкостей
2 Наборы жидких мер показателя преломления РЖЭ-1.
Основные метрологические характеристики:
Лист № 5
Всего листов 5
D
Показатель преломления
n
20
препарата при температуре 20°С
-n-гептан1,385 ÷ 1,388
-циклогексан1,425 ÷ 1,428
-1,2-дихлорэтан1,443 ÷ 1,446
-углерод четыреххлористый1,459 ÷ 1,462
-бензол1,500 ÷ 1,504
-α-бромнафталин1,656 ÷ 1,659
Предел допускаемой абсолютной погрешности измерений показателя преломлений n
D
, не более
0,00003.
3 Аттестованные смеси – (растворы сахарозы): АСРС – 1, АСРС – 2, АСРС – 3
Основные метрологические характеристики:
НаименованиеКонцентрацияНеопределенность ат-Значение по- Неопределенность
аттестованной сахарозы в растворе тестованного значе-казателя пре-аттестованного
смесипо шкале Brix, %ния, %ломления n
D
значения
АСРС – 1 0,1
±
0,0230
1,333130
±
3,0 ∙ 10
-5
АСРС – 2 1
±
0,0024
1,334420
±
3,5 ∙ 10
-6
АСРС – 3 5
±
0,0008
1,340264
±
1,2 ∙ 10
-6
Сведения о методиках (методах) измерений
«Рефрактометры автоматические цифровые RX-007alpha, RX-5000alpha, RX-5000alpha-bev,
RX-9000alpha. Руководство по эксплуатации», глава 12 «Измерение».
Нормативные документы, устанавливающие требования к рефрактометрам автоматиче-
ским цифровым RX-007alpha, RX-5000alpha, RX-5000alpha-bev, RX-9000alpha
ГОСТ 8.583-2003 «Государственная поверочная схема для средств измерений показателя
преломления твердых, жидких и газообразных веществ».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации обяза-
тельным требованиям.
Изготовитель
фирма Atago Co., Ltd., Япония
32-10 Honcho, Itabashi-Ku, Tokyo, 173-0001 Japan
Заявитель
ООО «ЛабДепо»
Адрес юр.: 199178, г. Санкт-Петербург, Малый В.О. пр-т, д. 15, лит. А, Пом. 2Н
Адрес факт.: 197374, г. Санкт-Петербург, Торфяная дорога, д. 7, лит. Ф, офисы 318, 319,
322-326
Тел/факс: (812)320-60-48, E-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИОФИ», аттестат аккредитации № 30003-08 от 30.12.2008 г.
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47, E-mail:
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«____»___________2012 г.
