Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 23964

об утверждении типа средств измерений

Лист № 1

всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Стандарты частоты рубидиевые Ч1-1013

Назначение средства измерений

Стандарты частоты рубидиевые Ч1-1013 (trial – стандарты) предназначены для фор-

мирования высокостабильных, высокоточных по частоте спектрально чистых синусоидаль-

ных сигналов частотой 10 МГц. Применяются в

средствах

измерений частоты и

времени, в

системах навигации, радиосвязи, в системах тактовой сетевой синхронизации.

Описание средства измерений

Принцип действия стандартов основан на автоподстройке частоты рубидиевого

генератора к частоте спектральной линии квантового перехода атомов рубидия.

Функционально прибор представляет собой рубидиевый стандарт частоты (атомные

часы). В стандарте имеются следующие интерфейсы: разъем выходного сигнала 10 МГц,

разъем для подключения к сети постоянного тока.

По

условиям эксплуатации стандарты соответствуют требованиям группы 1.1 клима-

тического исполнения УХЛ ГОСТ РВ 20.39.304-98.

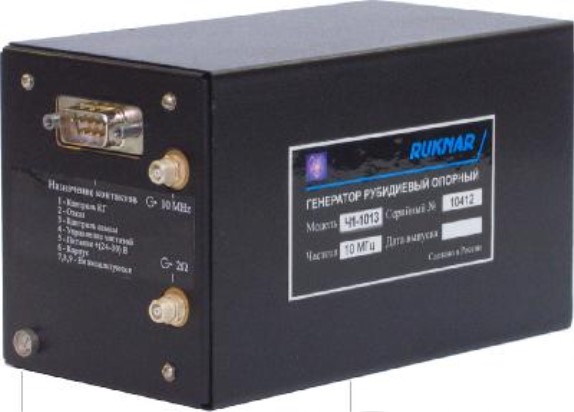

Внешний вид стандарта, место нанесения знака утверждения типа и места пломбиров-

ки от несанкционированного доступа приведены на рисунке 1.

Место пломбировки

Знак утверждения типа

Рисунок 1 – Схема нанесения знака утверждения типа и места пломбировки от несанк-

ционированного доступа.

Метрологические и технические характеристики

Номинальное значение частоты выходного сигнала, МГц..….………….….…………10.

Диапазон выходного напряжения синусоидального сигнала

частотой 10 МГц нагрузке (50±2) Ом, В.……….….…….……………….….….…………1,0±0,2.

Пределы допускаемой относительной погрешности по частоте, отн. ед.:

- в межповерочный интервал времени..………………..……………………. ± 1,2·10

-10

;

Лист № 2

всего листов 3

- при выпуске....……………………..……………………..……………………. ± 2·10

-11

Относительная погрешность воспроизведения частоты от включения

к включению (через 24 ч после включения), отн. ед., не более..………………………… 2·10

-11

Среднеквадратическое относительное двухвыборочное отклонение

частоты, отн. ед., не более:

- за интервал времени измерения 1 с...………………………………………… 1,4·10

-11

; -

за интервал времени измерения 10 с...…………………………………………. 5·10

-12

; -

за интервал времени измерения 100 с..………………………………………… 2·10

-12

Напряжение питания от сети постоянного тока, В..………………………… от 22 до 28.

Потребляемая мощность, Вт, не более..…………………………………………………18.

Габаритные размеры (длина×ширина×высота), мм, не более..………………142×78×85.

Масса, кг, не более..…….……………………………… .………………………………1,2.

Рабочие условия эксплуатации:

- температура окружающего воздуха, ºС..……………………………………от 0 до 50; -

относительная влажность воздуха при температуре 25 ºС, %.………………… до 95.

Гарантийный срок службы, лет..…………………………………………………………15.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист

руководства по эксплуатации, а также на шильдик на боковую панель стандарта частоты.

Комплектность средства измерений

В комплект поставки входят: стандарт частоты рубидиевый Ч1-1013, одиночный

комплект ЗИП, комплект эксплуатационной документации, ящик укладочный.

Поверка

осуществляется по методике, согласованной руководителем ГЦИ СИ «ВОЕНТЕСТ» 32

ГНИИИ МО РФ в феврале 2006 года и приведенной в разделе 7 «Поверка прибора»

руководства по эксплуатации РУГА.411653.003 РЭ.

Основные средства поверки: стандарт частоты и времени водородный Ч1-76А

(рег.№ 23671-02;

нестабильность частоты выходного сигнала: 1,5

-12

за 1 с, 5

-13

за 10 с,

-13

за 100 с, 1

-14

за 1 сут); компаратор частотный ЧК7-51 (рег.№ 13445-03; погрешность

измерения: ± 1

-11

за 1 с, ± 1

-12

за 10 с и 100 с); вольтметр универсальный цифровой В7-38

(рег.№ 8730-82; диапазон измерения напряжения от 0 до 20 В, погрешность ± 1 %); вольтметр

импульсного напряжения В4-24 (рег.№ 11821-00; диапазон измерения напряжения от 0,1 мВ до

3 В, погрешность ± 5 %).

Сведения о методиках (методах) измерений

При измерениях используют методики, изложенные в руководстве по эксплуатации

прибора«СтандартчастотырубидиевыйЧ1-1013.Руководствопоэксплуатации

РУГА.411653.003 РЭ», раздел 6 «Порядок работы».

Нормативные и технические документы, устанавливающие требования к стандартам

частоты рубидиевым Ч1-1013

ГОСТ 23512-98. Стандарты частоты и времени. Общие технические требования и

методы испытаний.

ГОСТ РВ 20.39.304-98.

ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений

времени и частоты.

Стандарт частоты рубидиевый Ч1-1013. Технические условия РУГА.411653.003 ТУ.

Лист № 3

всего листов 3

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

Выполнение работ по оценке соответствия промышленной продукции, а также иных

объектовустановленнымзаконодательствомРоссийскойФедерацииобязательным

требованиям.

Изготовитель

Закрытое акционерное общество «РУКНАР».

Юридический адрес: 603107, г. Нижний Новгород, пр. Гагарина, 178.

Почтовый адрес: 603107, г. Нижний Новгород, пр. Гагарина, 178.

Тел.: (831) 278-49-10

Тел / Факс: (831) 469-30-41

Е-mail:

ruknar@ruknar.com

Испытательный центр

Государственный центр испытаний средств измерений

Федеральное государственное

казенное учреждение «Главный научный метрологический центр» Министерства обороны

Российской Федерации.

(ГЦИ СИ ФГКУ «ГНМЦ» Минобороны России)

141006, Московская область, г. Мытищи, ул. Комарова, 13

Тел.: (495) 583-99-23

Факс: (495) 583-99-48

Аттестат аккредитации государственного центра испытаний средств измерений

№ 30018-10 от 04.06.2010 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.П.

«____» _______________ 2013 г.
