Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Богословское рудоуправление" с Изменением № 1 Нет данных, ГРСИ 31751-12
Номер госреестра:
31751-12
Наименование СИ:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Богословское рудоуправление" с Изменением № 1
Обозначение типа:
Нет данных
Производитель:
ЗАО "Энергопромышленная компания", г.Екатеринбург
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 201
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()

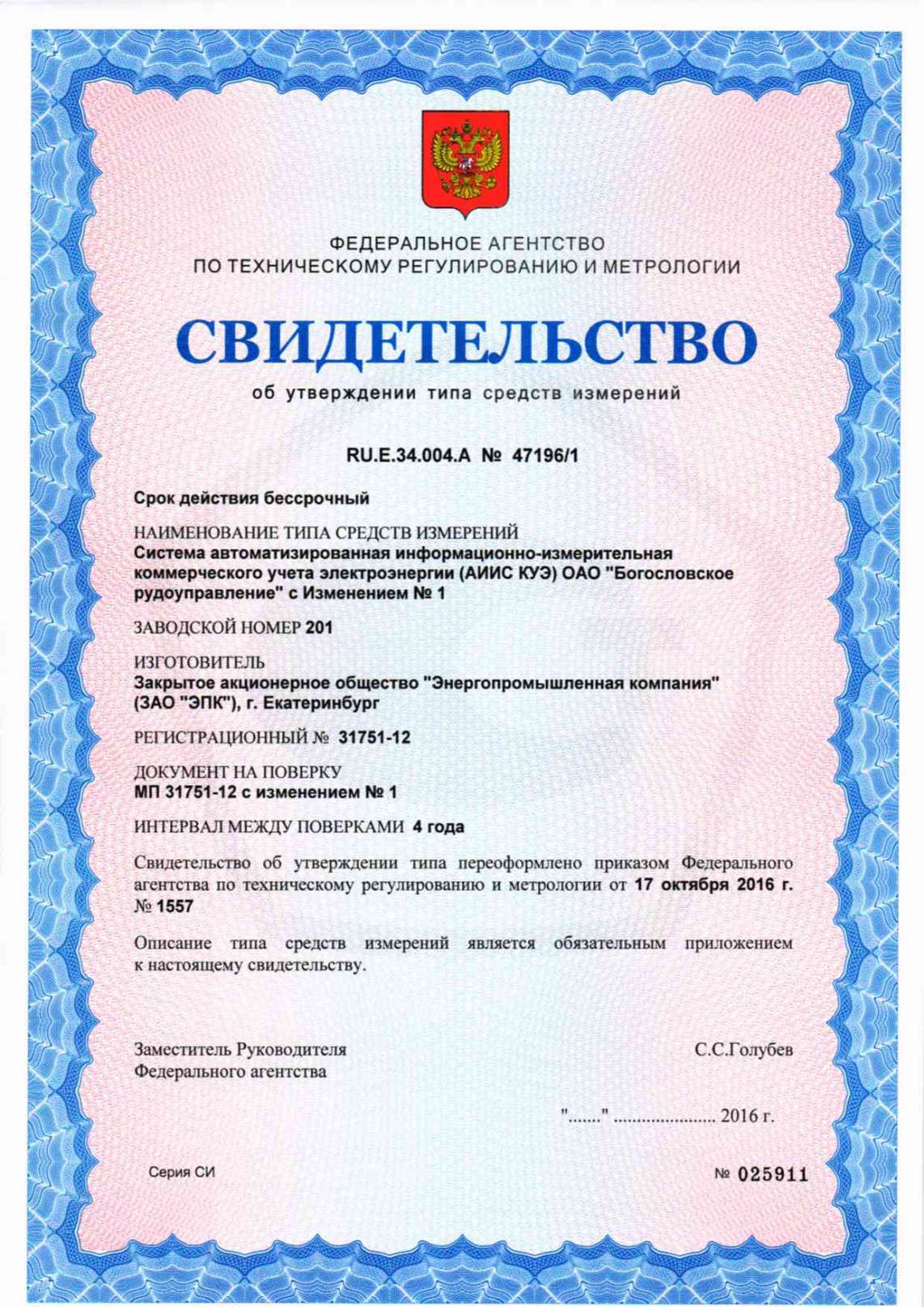

Приложение к свидетельству № trial/1
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1557 от 17.10.2016 г.)
Системаавтоматизированнаяинформационно-измерительнаякоммерческого
учета электроэнергии (АИИС КУЭ) ОАО «Богословское рудоуправление»
с Изменением №1
Назначение средства измерений
Система автоматизированная информационно-измерительная коммерческого учета элек-
троэнергии (АИИС КУЭ) ОАО «Богословское рудоуправление» с Изменением № 1 (далее
АИИС КУЭ ОАО «Богословское рудоуправление») предназначена для измерений активной и
реактивной электроэнергии, потребленной за установленные интервалы времени отдельными
технологическими объектами ОАО «Богословское рудоуправление», сбора, обработки, хране-
ния и передачи полученной информации. Результаты измерений системы могут быть использо-
ваны для коммерческих расчетов.
Описание средства измерений
АИИС КУЭ ОАО «Богословское рудоуправление» представляет собой многоуровне-
вую систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ ОАО «Богословское рудоуправление» решает следующие задачи:
-автоматические измерения 30-минутных приращений активной и реактивной
электроэнергии, средне интервальной мощности;
-периодический (1 раз в полчаса, час, сутки) и/или по запросу автоматический сбор
привязанных к единому календарному времени состояния средств измерений и результатов
измерений приращений электроэнергии с заданной дискретностью учета (30 мин);
-автоматическое сохранение результатов измерений в специализированной базе
данных, отвечающей требованию повышенной защищенности от потери информации (резерви-
рование баз данных) и от несанкционированного доступа;
-предоставление по запросу контрольного доступа к результатам измерений, данных
о состоянии объектов и средств измерений со стороны сервера организаций-участников
оптового рынка электроэнергии;
-обеспечение защиты оборудования, программного обеспечения и хранящихся в
АИИС КУЭ ОАО «Богословское рудоуправление» данных от несанкционированного доступа
на физическом и программном уровне (установка пломб, паролей и т.п.);
-диагностика и мониторинг функционирования технических и программных средств
АИИС КУЭ ОАО «Богословское рудоуправление»;
-конфигурирование и настройка параметров АИИС КУЭ ОАО «Богословское
рудоуправление»;
-автоматическоеведениесистемыединоговременивАИИСКУЭ
ОАО «Богословское рудоуправление» (коррекция времени).
АИИС КУЭ ОАО «Богословское рудоуправление» включает в себя следующие уровни:
1-й уровень - измерительные трансформаторы тока (ТТ) класса точности 0,5 и 0,5S
по ГОСТ 7746-2001, измерительные трансформаторы напряжения (ТН) класса точности 0,5
по ГОСТ 1983-2001, счетчики СЭТ-4ТМ.03М класса точности 0,2S по ГОСТ 31819.22-2012
в режиме измерения активной электроэнергии и класса точности 0,5 по ГОСТ 31819.23-2012
в режиме измерения реактивной электроэнергии, и счетчики Альфа А1800 класса точности 0,5S
по ГОСТ Р 52323-2005 в режиме измерения активной электроэнергии и класса точности 1,0 по
ГОСТ 26035-83 в режиме измерения реактивной электроэнергии, установленные на объектах,
указанных в таблице 2 (5 точек измерений).
Лист № 2
Всего листов 7
2-й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ)
включает в себя устройство сбора и передачи данных (УСПД) RTU-325, устройство синхрони-
зации системного времени УССВ-35HVS и каналообразующую аппаратуру.
3-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя
сервер АИИС КУЭ, автоматизированные рабочие места персонала (АРМ) и программное
обеспечение (ПО) «АльфаЦЕНТР».
Первичные фазные токи и напряжения трансформируются измерительными трансфор-
маторами в аналоговые сигналы низкого уровня, которые по вторичным измерительным цепям
поступают на соответствующие входы электронного счетчика электрической энергии.
В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал.
По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчи-
ка вычисляются мгновенные значения активной и полной мощности, которые усредняются за
период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период
значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности,
вычисляется для интервалов времени 3- х и 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее
значение мощности на интервале времени усреднения 30 мин.
Цифровой сигнал с выходов счетчиков по линиям связи поступает на входы УСПД, где
осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформа-
ции ТТ и ТН, хранение измерительной информации, ее накопление и передача накопленных
данных по линиям связи на третий уровень системы (сервер БД).
На верхнем - третьемуровне системывыполняетсядальнейшаяобработка
измерительнойинформации,формированиеи хранениепоступающейинформации,
оформление справочных и отчетных документов.
Передача информации в организации-участники оптового рынка электроэнергии
осуществляетсячерезизмерительно-вычислительныйкомплексучетаэлектроэнергии
ЗАО «Энергопромышленная компания» (регистрационный № 52065-12). Передача информации
в ИВК ЗАО «Энергопромышленная компания» осуществляется от сервера БД, через основной
или резервный каналы связи.
АИИС КУЭ ОАО «Богословское рудоуправление» оснащена системой обеспечения
единого времени (СОЕВ), включающей в себя приемник сигналов спутникового времени,
таймеры УСПД, сервера БД и счетчиков. Время УССВ синхронизировано со временем УСПД,
коррекция времени УСПД происходит 1 раз в час, допустимое рассогласование УСПД
от времени УССВ ±2 с. Время часов сервера синхронизировано со временем УСПД, погреш-
ность синхронизации не более 2 с. Сличение времени часов счетчиков со временем часов УСПД
происходит 1 раз в час, корректировка времени часов счетчиков происходит при расхождении
со временем часов УСПД более 2 с, но не чаще чем 1 раз в сутки. Погрешность СОЕВ
не превышает ±5 с.
Программное обеспечение
В АИИС КУЭ ОАО «Богословское рудоуправление» используется ПО «АльфаЦЕНТР»,
имеющее сертификат соответствия № ТП 031-15 от 12.03.2015 г. в Системе добровольной сер-
тификации программного обеспечения средств измерений. Уровень защиты ПО от непреднаме-
ренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок,
фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, за-
щиты передачи данных с помощью контрольных сумм, что соответствует уровню «средний» в
соответствии Р 50.2.077-2014. Метрологически значимая часть ПО указана в таблице 1.
Влияние математической обработки на результаты измерений не превышает ±1 единицы
младшего разряда.
Лист № 3
Всего листов 7
ПО
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Метрологически значимая часть ПО
Идентификационное наименование ПОac_metrology.dll
Номер версии (идентификационный номер)
12.1
Цифровой идентификатор ПО3E736B7F380863F44CC8E6F7BD211C54
Алгоритм вычисления цифрового
идентификатора
MD5
Метрологические и технические характеристики
1
ТПОЛ-10
1500/5
Кл. т. 0,5
ЗНОЛ.06
6000/100
Кл. т. 0,5
СЭТ-
4ТМ.03М
Кл. т.
0,2S/0,5
2
ТПОЛ-10
1500/5
Кл. т. 0,5
ЗНОЛ.06
6000/100
Кл. т. 0,5
СЭТ-
4ТМ.03М
Кл. т.
0,2S/0,5
3
ТПОЛ-10
100/5
Кл. т. 0,5
НТМИ-6
6000/100
Кл. т. 0,5
СЭТ-
4ТМ.03М
Кл. т.
0,2S/0,5
7
ВЛ 6 кВ №9
ПКУ-1
опора №77
ТОЛ-10-I-2
150/5
Кл. т. 0,5S
НОЛП-6
6000/100
Кл. т. 0,5
А1805RL-
P4GB-
DW-3
Кл. т.
0,5S/1,0
8
ВЛ 6 кВ №28
ПКУ-2
опора №68
ТОЛ-10-I-2
150/5
Кл. т. 0,5S
НОЛП-6
6000/100
Кл. т. 0,5
RTU-325
Compaq Evo CMT D510
ной схеме
Таблица 2 - Состав измерительных каналов АИИС КУЭ ОАО «Богословское рудоуправление»
и их основные метрологические характеристики
Метрологиче-
Состав измерительного каналаские характери-
Наименование
стики ИК
объекта и номер
точки измерений
по однолиней-
ТТТНСчетчик
УСПД
Сервер
Вид
электроэнергии
Основная
погрешность,
(±),%
Погрешность в
рабочих условиях,
(±)%
ПС 110/6 кВ
«Северопес-
чанская»
ЗРУ-6 кВ
ввод №1
яч. №5
ПС 110/6 кВ
«Северопес-
чанская»
ЗРУ-6 кВ
ввод №2
яч. №2
ПС 6/0,4 кВ
«Котельная»
ЗРУ-6 кВ;
1 С.Ш.;
яч. №17
Актив-
ная1,13,0
Реак-2,64,7
тивная
А1805RL-
P4GB-
DW-3
Кл. т.
0,5S/1,0
Актив-
ная1,13,4
Реак-2,76,7
тивная
Лист № 4
Всего листов 7
Примечания:
1.Характеристики погрешности ИК даны для измерений электроэнергии и средней
мощности (получасовая);
2.В качестве характеристик относительной погрешности указаны границы интервала,
соответствующие вероятности 0,95;
3.Нормальные условия:
- параметры сети: напряжение: от 0,98 U
ном
до 1,02
×
U
ном
; ток: от 1,0
×
I
ном
до 1,2
×
I
ном
,
cos
j
= 0,9 инд.;
- температура окружающей среды (20
±
5)
°
С.
4.Рабочие условия:
- параметры сети: напряжение: от 0,9 U
ном
до 1,1 Uном;
ток: от 0,05
×
I
ном
до 1,2
×
I
ном
для ИК 1 - 3;
от 0,02
×
I
ном
до 1,2
×
I
ном
для ИК 7, 8;
- допускаемая температура окружающей среды для измерительных трансформаторов
от минус 40 до плюс 70 °С, для счетчиков от минус 20 до плюс 55 °С; для УСПД от минус 10
до плюс 50 °С; сервера от плюс 15 до плюс 35 °С;
5. Погрешность в рабочих условиях указана:
- для ИК 1-3 cos
j
= 0,8
инд
., I=0,05 I
ном
.,
- для ИК 7, 8 cos
j
= 0,8 инд., I=0,02 I
ном
,
температура окружающего воздуха в месте расположения счетчиков электроэнергии
от 0 до плюс 30
°
С.
6. Допускается замена измерительных трансформаторов и счетчиков на аналогичные
утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в
таблице 2. Замена оформляется актом в установленном на объекте порядке. Акт хранится
совместно с настоящим описанием типа как его неотъемлемая часть.
7. В составе измерительных каналов, перечисленных в таблице 2, применяются измери-
тельные компоненты утвержденных типов.
Надежность применяемых в системе компонентов:
- электросчётчик Альфа А1800- среднее время наработки на отказ не менее
Т = 120000 ч, среднее время восстановления работоспособности (tв) не более 2 ч;
- электросчётчик СЭТ-4ТМ.03М- среднее время наработки на отказ не менее
Т = 165000 ч, среднее время восстановления работоспособности (tв) не более 2 ч;
- УСПД RTU-325- среднее время наработки на отказ не менее Т = 40 000 ч, среднее
время восстановления работоспособности (tв) не более 2 ч;
- сервер - среднее время наработки на отказ не менее Т = 50000 ч, среднее время
восстановления работоспособности tв = 1 ч.
Надежность системных решений:
резервирование каналов связи: информация орезультатахизмеренийможет
передаваться в организации-участники оптового рынка электроэнергии организацию с помо-
щью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
- параметрирования;
- пропадания напряжения;
- коррекции времени.
Защищённость применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчётчика;
- испытательной коробки;
- УСПД;
- сервера.
Лист № 5
Всего листов 7
Защита на программном уровне информации при хранении, передаче, параметрирова-
нии:
- электросчетчика;
- УСПД;
- сервера.
Возможность коррекции времени в:
- электросчетчиках (функция автоматизирована);
- УСПД (функция автоматизирована);
- ИВК (функция автоматизирована).
Возможность сбора информации:
- о состоянии средств измерений (функция автоматизирована);
- о результатах измерений (функция автоматизирована).
Цикличность:
- измерений 30 мин (функция автоматизирована);
- один раз в сутки (функция автоматизирована).
Глубина хранения информации:
- электросчетчике - тридцатиминутный профиль нагрузки в двух направлениях
не менее 113,7 суток; сохранение информации при отключении питания - не менее 10 лет;
- УСПД - хранение результатов измерений 210 суток;
- сервер БД - хранение результатов измерений, состояний средств измерений -
не менее 3,5 лет (функция автоматизирована).
Знак утверждения типа
наносится типографским способом на титульные листы эксплуатационной документации
насистемуавтоматизированнуюинформационно-измерительнуюкоммерческогоучета
электроэнергии (АИИС КУЭ) ОАО «Богословское рудоуправление» с Изменением № 1.
Комплектность средства измерений
Комплектность АИИС КУЭ ОАО «Богословское рудоуправление», указана в таблице 3.
Таблица 3 - Комплектность АИИС КУЭ
Наименование
Трансформатор тока ТПОЛ-10
Трансформатор тока ТОЛ-10-I-2
Трансформатор напряжения ЗНОЛ.06
Трансформатор напряжения НОЛП-6
Трансформатор напряжения НТМИ-6
Счетчик электроэнергии СЭТ-4ТМ.03М
Счетчик электроэнергии Альфа А1800
УСПД RTU-325
Сервер Compaq Evo CMT D510
Программное обеспечение «Альфа Центр» (AC_РE_50)
Паспорт-формуляр
Методика поверки
Количество, шт.
9
4
6
4
1
3
2
1
1
1
1
1
Лист № 6
Всего листов 7
Поверка
осуществляется по документу МП 31751-12 «Система автоматизированная информационно-
измерительная коммерческого учета электроэнергии ОАО «Богословское рудоуправление»
с Изменением № 1. Измерительные каналы. Методика поверки. С Изменением № 1»
утвержденному ФГУП «ВНИИМС» 14 сентября 2016 г.
Основные средства поверки:
-
трансформаторы тока - по ГОСТ 8.217-2003;
-
трансформаторы напряжения - по МИ 2845-2003, МИ 2925-2005 и/или по
ГОСТ 8.216-2011;
-
счетчик Альфа А1800 - по методике поверки МП-2203-0042-2006 «Счетчики
электрической энергии трехфазные многофункциональные Альфа А1800. Методика поверки»,
утвержденной ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» 19 мая 2006г.;
-
счетчикСЭТ-4ТМ.03М-подокументуИЛГШ.411152.145РЭ1«Счетчики
электрической энергии многофункциональные СЭТ-4ТМ.03М, СЭТ-4ТМ.02М. Руководство
по эксплуатации. Часть 2.Методика поверки» утвержденному ГЦИ СИ ФБУ «Нижегородский
ЦСМ» в мае 2012г.;
-
УСПД RTU - 325 - по методике поверки «Комплексы аппаратно-программных
средствдляучетаэлектроэнергиинаосновеУСПДсерииRTU-300.Методика
поверки» ДИЯМ.466453.005 МП, утвержденной ГЦИ СИ ВНИИМС в 2003г.;
-
радиочасы МИР РЧ-01 регистрационный № 27008-04.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
Метод измерений приведен в документе «Методика измерений электрической энергии и
мощности с использованием автоматизированной информационно-измерительной системы
коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Богословское рудоуправление»,
зарегистрированном в Федеральном информационном фонде по обеспечению единства
измерений под № ФР.1.34.2012.12810.
Нормативные документы, устанавливающие требования к системе автоматизированной
информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ)
ОАО «Богословское рудоуправление» с Изменением №1
ГОСТ 1983-2001«Трансформаторы напряжения. Общие технические условия».
ГОСТ 7746-2001«Трансформаторы тока. Общие технические условия».
ГОСТ 31819.22-2012 «Статические счетчики активной энергии классов точности 0,2S
и 0,5S».
ГОСТ 31819.23-2012 «Статические счетчики реактивной энергии».
ГОСТ 34.601-90«Информационная технология. Комплекс стандартов на автомати-
зированные системы. Автоматизированные системы. Стадии создания».
ГОСТ 22261-94Средства измерений электрических и магнитных величин. Общие
технические условия.
ГОСТ Р 8.596-2002 ГСИ.Метрологическоеобеспечениеизмерительныхсистем.
Основные положения.
Изготовитель
Закрытое акционерное общество «Энергопромышленная компания» (ЗАО «ЭПК»)
Адрес: 620144, г. Екатеринбург, ул. Фрунзе, 96-В
ИНН 6661105959
Тел./факс (343) 251 19 96.
Лист № 7
Всего листов 7
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, Москва, ул. Озерная, 46
Тел./факс: (495) 437 55 77 / 437 56 66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 54592-13 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции "Понтонная" Октябрьской ЖД - филиала ОАО "Российские Железные Дороги" в границах Ленинградской области | Нет данных | ОАО "Российские железные дороги" (РЖД), г.Москва | 4 года | Перейти |
| 75849-19 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Оренбургнефть" вторая очередь | Нет данных | АО "Оренбургнефть", г.Бузулук | 4 года | Перейти |
| 71048-18 | Система автоматизированная измерительная на "Южно-Балыкский ГПЗ" - филиале АО "СибурТюменьГаз" | Нет данных | ООО "Иокогава Электрик СНГ", г.Москва | 2 года | Перейти |
| 41128-09 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Горэлектросеть" | Нет данных | ООО "Прософт-Системы", г.Екатеринбург | 4 года | Перейти |
| 34245-07 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии - АИИС КУЭ ООО "Транснефтьсервис С". ОАО "Урало-Сибирские магистральные нефтепроводы им.Д.А.Черняева". Измерительно-информационный комплекс НПС "Салават" | Нет данных | ЗАО "ОРДИНАТА", г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
