Счетчики активной электрической энергии трехфазные СЕ 300, ГРСИ 31720-06
Номер госреестра:
31720-06
Наименование СИ:
Счетчики активной электрической энергии трехфазные
Обозначение типа:
СЕ 300
Производитель:
ОАО "Концерн Энергомера", г.Ставрополь
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.05.2011
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 42814
об утверждении типа средств измерений
лист № 1
всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики активной электрической энергии трехфазные СЕ 300
Назначение средства измерений
Счетчики активной электрической энергии трехфазные СЕ 300 предназначены для
измерения активной энергии в одном или в двух направлениях в трехфазных трех- или четы-
рехпроводных цепях переменного тока.
Применяются внутри помещений, в местах, имеющих дополнительную защиту от
влияния окружающей среды, в жилых и в общественных зданиях, в бытовом и в промышлен-
ном секторе.
Описание средства измерений
Принцип действия счетчика основан на измерении мгновенных значений входных
сигналов тока и напряжения шестиканальным аналого-цифровым преобразователем с после-
дующим вычислением активной энергии.
Счетчик имеет в своем составе испытательное выходное устройство для подключения
к системам автоматизированного учета потребленной электрической энергии или для повер-
ки, кроме этого счетчик имеет энергонезависимую память, позволяющую сохранять данные
при отключении сети и ЖК-дисплей для просмотра измерительной информации (количество
электрической энергии нарастающим итогом в прямом или в прямом и обратном направле-
ниях).
С помощью счетчиков можно вести измерения электроэнергии в прямом или в пря-
мом и обратном направлениях в диапазонах сдвига фаз между напряжением и током сле-
дующим образом:
- прямое направление (расход, потребление, Import,
®
“от шин”)
f
=от 90
0
до 0
0
- Q1 cos
f
= от 0 до 1 - (инд.)
f
=от 0
0
до 270
0
- Q4 cos
f
= от 1 до 0 - (емк.)
- обратное направление (приход, отдача, Export,
¬
“к шинам”)
f
=от 270
0
до 180
0
- Q3 cos
f
= от 0 до -1 - (емк.)
f
=от 180
0
до 90
0
- Q2 cos
f
= от -1 до 0 - (инд.)
В корпусе счетчика размещены: модуль измерительный, выполненный на печатной
плате, и датчики тока (катушка Роговского или торроидальный трансформатор тока).
Зажимы для подсоединения счетчика к сети и испытательное выходное устройство
закрываются пластмассовой крышкой.
Структура условного обозначения приведена на рисунке 1.
Фото общего вида счетчиков с указанием схемы пломбировки от несанкционирован-
ного доступа приведены на рисунке 2 и рисунке 3.
Обмен информацией с внешними устройствами обработки данных осуществляется
через оптический порт связи: оптический интерфейс или IrDA 1.0, выбираемый при заказе
счетчиков.
Оптический интерфейс соответствует стандарту ГОСТ Р МЭК 61107-2001. Интерфейс
IrDA 1.0 соответствуют стандарту ГОСТ Р МЭК 61107-2001 на уровне протокола обмена.
Обмен информацией по оптическому интерфейсу осуществляется с помощью оптиче-
ской головки, соответствующей ГОСТ Р МЭК 61107-2001.
Обмен информацией по IrDA 1.0 осуществляется с помощью любого устройства под-
держивающего протокол IrDA 1.0 (КПК, ноутбук, ПЭВМ и т.д.).
лист № 2
всего листов 7
Дополнительные исполнения:
Y – на 2 направления учета
– на 1 направление trial
Оптические порты связи:
I – IrDA 1.0
J – Оптический интерфейс
Номинальный, базовый
(максимальный) ток:
3 – 5(10) А 5
– 5(60) А 6 –
5(100) А
8 – 10(100) А
Номинальное напряжение:
0 – 3х57,7/100 В
1 – 2х100 В
4 – 3х230/400 В
Класс точности по
ГОСТ Р 52323-2005
0 – 0,5S
ГОСТ Р 52322-2005
1 - 1
2 - 2
Тип корпуса:
R3Х – для установки на рейку;
S3Х – для установки на щиток.
Примечание – Х - указывает номер
конструктивного исполнения корпуса.
Рисунок 1 - Структура условного обозначения счетчиков
СЕ 300 Х ХХХ - ХХ
лист № 3
всего листов 7

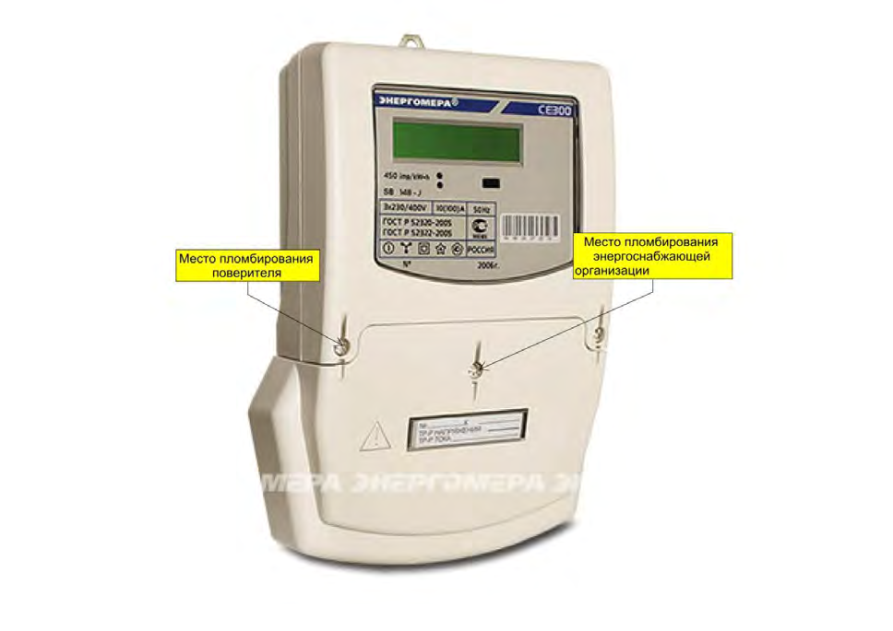

Рисунок 2 – Общий вид счетчика СЕ300 S33
Рисунок 3 – Общий вид счетчика СЕ300 R31
лист № 4
всего листов 7
Программное обеспечение
Идентификационные данные программного обеспечения (в дальнейшем ПО) счетчи-
ков активной электрической энергии трехфазных СЕ 300, указаны в таблице 1.
Таблица 1
Наименование
программного
обеспечения
Идентификаци-
онное наимено-
вание программ-
ного обеспече-
ния
Номер версии
(идентификацион-
ный номер) про-
граммного обеспе-
чения
Алгоритм вы-
числения циф-
рового иден-
тификатора
программного
обеспечения
CE300_302v3.hex
CE300_302v4.hex
CE300_302v5.hex
CE300
CE300
CE300
3
4
5
Цифровой
идентифика-
тор про-
граммного
обеспечения
(контрольная
сумма испол-
няемого кода)
214
193
56
LRC
LRC
LRC
По своей структуре ПО не разделено на метрологически значимую и метрологически
незначимую части, имеет единую продольную контрольную сумму и записывается в устрой-
ство на стадии его производства.
Основные функции, выполняемые ПО счетчика:
-инициализация и синхронизация работы элементов счетчика;
-съем результатов измерений измерителя и преобразование их в именованные величи-
ны;
-контроль и накопление измеренных данных;
-вывод значений накапливаемых параметров на ЖКИ;
-вывод через оптический порт связи всех параметров счетчика;
-диагностика работы счетчика, вывод результатов диагностики на ЖКИ и сохранение в
параметре состояния счетчика.
ПО счетчиков и измеренные данные защищены от случайных и непреднамеренных
изменений или удаления следующими продольными контрольными суммами:
-контрольной суммой программного кода;
-контрольной суммой метрологических калибровочных коэффициентов;
-контрольной суммой накапливаемых параметров.
Контрольные суммы непрерывно контролируются системой диагностики счетчика. При об-
наружении ошибок контрольных сумм устанавливаются флаги в параметре «Состояние счет-
чика» и на ЖКИ выводятся соответствующие сообщения.
ПО счетчиков защищено от преднамеренных изменений следующими защитными ме-
рами:
-пломбами завода изготовителя и поверителя;
-встроенными средствами защиты кода ПО микроконтроллера;
-отсутствием возможности изменения ПО счетчиков по интерфейсу без вскрытия
пломбируемой крышки счетчика (только через специальный разъем после вскрытия);
-отсутствием возможности изменения метрологически значимых данных без установ-
ки технологической перемычки, доступной только после вскрытия пломбируемой
крышки счетчика.
В соответствии с МИ 3286-2010 установлен уровень «С» защиты программного обеспе-
чения от непреднамеренных и преднамеренных изменений.
лист № 5
всего листов 7
включении через трансформаторы тока
Метрологические и технические характеристики
Таблица 2
Класс точности
0,5S по ГОСТ Р 52323-2005,
1 или 2 по ГОСТ Р 52322-2005
0,01I
н
…I
макс
, или 0,02I
н
…I
макс
, или 0,05I
б
…I
макс
(0,75…1,15) U
ном
0,8(емк)…1,0…0,5(инд)
Диапазон входных сигналов:
сила тока
напряжение
коэффициент мощности
Базовый или номинальный (максималь-
ный) ток
5 (10) А, или 5 (60) А, или 5 (100) А,
или 10 (100) А
Номинальное напряжение3х57,7/100 В; 2х100 В; 3х230/400 В
Диапазон рабочих температур окру-
жающего воздуха
Постоянная счетчика
от минус 40 до 60
°
С
450 имп./(кВтgч), 800 имп./(кВтgч),
4000 имп./(кВтgч), 8000 имп./(кВтgч) (в зависи-
мости от исполнения)
Рабочий диапазон изменения частоты
измерительной сети счетчика, Гц(50 ± 2,5) или (60 ± 3)
Стартовые токи при
непосредственном включении
для класса точности
для класса точности
для класса точности
для класса точности
для класса точности
1 - 0,004 I
б
2 - 0,005 I
б
0,5S - 0,001 I
ном
1 - 0,002 I
ном
2 - 0,003 I
ном
Количество десятичных знаков индика-
тора
не менее 8
Цена одного разряда счетного механиз-
ма: младшего разряда, (кВтgч)
старшего разряда, (кВтgч)
в зависимости от исполнения
от 0,001 до 0,01
от 10000 до 100000
Полная мощность, потребляемая цепью
тока
не более 0,1 ВgА при базовом (номинальном)
токе
не более 9 ВgА (0,8 Вт) при номинальном значе-
нии напряжения
Полная (активная) мощность, потреб-
ляемая каждой цепью напряжения
Скорость обмена через оптический ин-
терфейс, Бод
Скорость обмена через IrDA 1.0, Бод
Масса счетчика, не более кг
от 300 до 57600
9600
1,6
Габаритные размеры (длина; ширина;
высота), не более, мм235; 173; 85
Длительностьхранения информации
при отключении питания, лет40
Средняя наработка до отказа, ч160000
Средний срок службы до первого капи-
тального ремонта счетчиков, лет30
лист № 6
всего листов 7
Знак утверждения типа
Знак утверждения типа наносят на панель счетчиков офсетной печатью (или другим
способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типо-
графским способом.
Комплектность средства измерений
В комплект поставки входит:
- счетчик активной электрической энергии трехфазный СЕ 300 (одно из исполнений);
- руководство по эксплуатации ИНЕС.411152.085 РЭ;
- формуляр ИНЕС.411152.085 ФО;
По требованию организаций, производящих регулировку, ремонт и поверку счетчи-
ков, дополнительно высылаются методика поверки, руководство по среднему ремонту и ка-
талог деталей.
Поверка
осуществляетсяпо документу «Счетчики активной электрической энергии трехфазные
СЕ 300. Методика поверки» ИНЕС.411152.085 Д1, утвержденному ФГУП «ВНИИМС» в
2010 г.
В перечень основного поверочного оборудования входят:
- установка для поверки счетчиков электрической энергии СУ201-3-0,05-0-6ПГ-18-1-
2-1 с эталонным ваттметром-счетчиком СЕ603-Н-0,05-60. Напряжение до 264 В, сила тока до
120 А, диапазон частот основной гармоники (45 – 66) Гц, возможность задания искаженных
сигналов, погрешность не более ±0,05%;
- универсальная пробойная установка УПУ-10;
- частотомер Ч3-63/1;
- секундомер СО спр-2б;
Сведения о методиках (методах) измерений
Методика измерений на счетчики активной электрической энергии трехфазные СЕ
300 приведена в Руководстве по эксплуатации ИНЕС.411152.085 РЭ.
Нормативные и технические документы, устанавливающие требования к счетчикам
активной электрической энергии трехфазным СЕ 300:
1. ГОСТ Р 52323-2005 «Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точно-
сти 0,2S и 0,5S»
2. ГОСТ Р 52322-2005 «Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точно-
сти 1 и 2».
3. ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного
тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электриче-
ской энергии».
4. ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков,
тарификации и управления нагрузкой. Прямой локальный обмен данными».
5. МИ 3286-2010 «Проверка защиты программного обеспечения и определение ее
уровня при испытаниях средств измерений в целях утверждения типа».
6. ТУ 4228-058-22136119-2006 «Счетчики активной электрической энергии трехфазные
СЕ 300. Технические условия».
лист № 7
всего листов 7
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений:
осуществление торговли и товарообменных операций.
Изготовитель
ЗАО «Энергомера», г. Ставрополь
355029, Россия, г. Ставрополь, ул. Ленина, 415.
Телефоны: (8652) 35-75-27 центр консультации потребителей;
35-67-45 канцелярия;
Телефон/факс: (8652) 56-66-90 центр консультации потребителей;
56-44-17 канцелярия;
E-mail: concern@energomera.ru;
Cайт: http://www.energomera.ru.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации 30004-08 от 27.06.2008г.
119361, Москва, Г-361, ул. Озерная, 46.
Тел. 781-86-03; e-mail: dept208@vniims.ru;
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологииВ.Н. Крутиков
МП«____» __________ 2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 56832-14 | Счетчики электрической энергии однофазные многотарифные | НЕВА МТ1 | ООО "Тайпит-Измерительные Приборы" (Тайпит-ИП), г.С.-Петербург | 16 лет | Перейти |
| 51439-12 | Счетчики тепловой энергии и воды | ULTRAHEAT Т | Фирма "Landis+Gyr GmbH", Германия | 4 года | Перейти |
| 37011-08 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии АИИС КУЭ ООО "Октамиера" | Нет данных | ЗАО "Микрон-энерго", г.Москва | 4 года | Перейти |
| 50053-12 | Счетчики электрической энергии трехфазные статические | ПСЧ-3АР.08Д | АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород | 16 лет | Перейти |
| 28266-04 | Счетчики электронные бытовые однофазные | EMPS D 210 S4, EMPS D 210 S1, EMPS D 210R, EMPS D 210, EMPS D 210 M1, EMPS D 210 M2 | Фирма "Мултипроцесорни системи" ООД, Болгария | 8 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
