Приложение к свидетельству № 59283
об утверждении типа средств измерений
Лист № 1
всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Компараторы СА507
Назначение средства измерений
Компараторы СА507 (далее по тексту– компараторы) предназначены для измерения:
-
относительной разности силы вторичного тока двух трансформаторов тока (далее –
ТТ) с одинаковой номинальной силой вторичного тока;
-
относительной разности силы вторичного тока двух ТТ с отношением номинальной
силы вторичного тока этих ТТ, как 5 к 1;
-
относительной разности вторичного напряжения двух трансформаторов напряжения
(далее – ТН) с одинаковым номинальным вторичным напряжением;
-
разности фаз вторичного тока двух ТТ с одинаковой номинальной силой вторичного
тока и для ТТ, номинальная сила вторичного тока которых относится как 5 к 1;
-
разности фаз вторичного напряжения двух ТН;
-
активной и реактивной мощности, активного и реактивного электрического
сопротивления (далее – сопротивление) нагрузки во вторичной цепи ТТ;
-
активной и реактивной мощности, активной и реактивной электрической
проводимости (далее – проводимость) нагрузки во вторичной цепи ТН;
-
среднеквадратического значения первой гармоники (далее – СКЗГ) напряжения и
силы тока во вторичных цепях ТН и ТТ, которые используются в качестве эталонных;
-
активной и реактивной мощности, активного и реактивного сопротивления, а также
проводимости магазинов нагрузки;
-
СКЗГ напряжения и силы тока в цепях, питаемых от сети переменного тока;
-
частоты тока во вторичных цепях ТТ и ТН, которые используются в качестве
эталонных, и в цепях, которые питаются от сети.
Описание средства измерений
Принцип действия компараторов основан на использовании дифференциального
метода определения погрешности трансформаторов путем сравнения метрологических
характеристик рабочего трансформатора с метрологическими характеристиками эталонного
трансформатора. При этом, для ТН номинальные коэффициенты трансформации должны
быть одинаковыми, для ТС номинальные коэффициенты трансформации должны быть либо
одинаковыми, либо относиться, как 5 к 1. Номинальная сила вторичного тока ТТ,
используемого в качестве эталонного, может быть установлена в диапазоне от 1 до 5 А.
Процесс измерения осуществляется в автоматизированном режиме.
В конструкции компараторов приняты специальные меры для обеспечения работы в
условиях повышенного уровня электромагнитных помех.
Конструктивно компараторы выполнены в виде блока прямоугольной формы, на
передней панели которых расположены: мембранная клавиатура, индикатор для вывода
информации, разъем для подключения кабеля связи с компьютером и выключатель. На задней
панели компараторов расположены зажимы для подключения измерительных кабелей.
В комплект поставки компараторов входит источник тока САЗ600, который состоит из
четырех блоков прямоугольной формы: блока коммутации БК и трех трансформаторов
силовых ТС1, ТС2, ТС3.

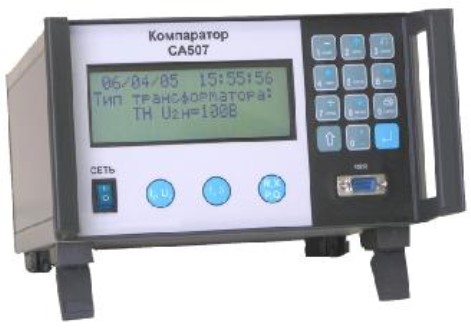

Внешний вид измерителя компаратора СА507 представлен на рисунке 1.
Лист № 2
всего листов 7
Рисунок 1 – Внешний вид измерителя компаратора СА507
Метрологические и технические характеристики
от минус 15 до плюс 15
от минус 15 до плюс 15
от минус 300 до плюс 300
от минус 300 до плюс 300
от 0 до 500
от 0 до 500
от 1·10
-4
до 5·10
-2
от 1·10
-4
до 5·10
-2
от 0 до 500
от 0 до 500
Таблица 1 – Основные метрологические и технические характеристики измерителей компара-
торов СА507
Значение характеристики
50 или 60
Название характеристики
Номинальная частота рабочего напряжения, Гц
Диапазоны измерений:
-
относительной разности вторичных напряжений двух
ТН для значений вторичных напряжений от 6 до 240 В, %
-
относительной разности сил вторичных токов двух ТТ
с одинаковой номинальной силой вторичного тока и для ТТ,
номинальная сила вторичного тока которых относится как 5
к 1, %
-
разности фаз вторичных напряжений двух ТН для
значений вторичных напряжений от 6 до 240 В, ’
-
разности фаз вторичного тока для двух ТТ с одина-
ковой номинальной силой вторичного тока и для ТТ, номи-
нальная сила вторичного тока которых относится как 5 к 1, ’
-
активной мощности нагрузки во вторичной цепи ТН
при напряжении на нагрузке в диапазоне от 6 до 240 В и си-
ле тока от 0 до 5 А, Вт
-
реактивной мощности нагрузки во вторичной цепи
ТН при напряжении на нагрузке от 6 до 240 В и силе тока от
0 до 5 А, В
×
А
-
активной проводимости нагрузки во вторичной цепи
ТН при напряжении на нагрузке от 6 до 240 В и силе тока от
0 до 5 А, См
-
реактивной проводимости нагрузки во вторичной
цепи ТН при напряжении на нагрузке от 6 до 240 В и силе
тока от 0 до 5 А, См
-
активной мощности нагрузки во вторичной цепи ТТ
при напряжении на нагрузке от 0 до 100 В и силе тока от
0,01 до 10 А, Вт
-
реактивной мощности нагрузки во вторичной цепи
ТТ при напряжении на нагрузке от 0 до 100 В и силе тока от
0,01 до 10 А, В
×
А
Место
пломбировки
Лист № 3
всего листов 7
от 0 до 200
от 0,1 до 240
от 0,01 до10
от 0,1 до 500
от 0,05 до 10
от 48 до 62
(0,005·
&fraq12;
δ
DIизм
&fraq12;
+ 0,03 +
+0,7·
&fraq12;
f
DIизм
/f
DImax
&fraq12;
)
±
(0,005·
&fraq12;
f
DUизм
&fraq12;
+ 1·10
-3
+
+0,03·
&fraq12;
d
DUизм
/
d
DUmax
&fraq12;
)
Значение характеристики
±
(0,005·
&fraq12;
f
DIизм
&fraq12;
+ 1,5·10
-2
+
+0,03·
&fraq12;
d
DIизм
/
d
DImax
&fraq12;
)
±
(0,005·
&fraq12;
f
DIизм
&fraq12;
+ 3·10
-3
+
+0,03·
&fraq12;
d
DIизм
/
d
DImax
&fraq12;
)
±
(0,005·
&fraq12;
f
DIизм
&fraq12;
+ 2·10
-4
+
+0,03·
&fraq12;
d
DIизм
/
d
DImax
&fraq12;
)
±
(0,005·
&fraq12;
f
DIизм
&fraq12;
+ 4·10
-3
+
+0,03·
&fraq12;
d
DIизм
/
d
DImax
&fraq12;
)
±
(0,005·
&fraq12;
f
DIизм
&fraq12;
+ 2·10
-3
+
+0,03·
&fraq12;
d
DIизм
/
d
DImax
&fraq12;
)
±
(0,005·
&fraq12;
δ
DIизм
&fraq12;
+ 0,5 +
+0,7·
&fraq12;
f
DIизм
/f
DImax
&fraq12;
)
Название характеристики
-
активного и реактивного сопротивления нагрузки во
вторичной цепи ТТ при напряжении на нагрузке от 0 до 100
В и силе тока от 0,01 до 10 А, Ом
-
СКЗГ вторичного напряжения ТН, которые используются
вкачествеэталонных, В
-
СКЗГ силы вторичного тока ТТ, которые используются в
качествеэталонных, А
-
СКЗГ напряжения в цепях, питаемых от сети, В
-
СКЗГ силы тока в цепях, питаемых от сети, А
-
частоты вторичного тока ТТ и ТН, которые исполь-
зуются в качестве эталонных, и в цепях, которые питаются
от сети, Гц
Пределы допускаемой основной абсолютной погрешности
при измерении относительной разности силы вторичного
тока двух ТТ с одинаковой номинальной силой вторичного
тока ∆
fDI
, %:
-
при силе вторичного тока ТТ, который используется
в качестве эталонного, от 0,01 до 0,05 А
-
при силе вторичного тока ТТ, который используется
в качестве эталонного, от 0,05 до 1,00 А
-
при силе вторичного тока ТТ, который используется
в качестве эталонного, от 1,00 до 10,00 А
Пределы допускаемой основной абсолютной погрешности
при измерении относительной разности силы вторичного
тока двух ТТ с отношением номинальной силы вторичного
тока 5 к 1, %:
-
при силе вторичного тока ТТ, который используется
в качестве эталонного, от 0,05 до 0,5 А;
-
при силе вторичного тока ТТ, который используется
в качестве эталонного, от 0,5 до 10,00 А
Пределы допускаемой основной абсолютной погрешности
при измерении разности фаз вторичного тока двух ТТ с
одинаковой номинальной силой вторичного тока ∆
δDI
, ’
-
при силе вторичного тока ТТ, который используется
в качестве эталонного, от 0,01 до 0,25 А
-
при силе вторичного тока ТТ, который используется
в качестве эталонного, от 0,25 до 10,00 А
±
(0,005·
&fraq12;
δ
DIизм
&fraq12;
+ 0,6 +
+0,7·
&fraq12;
f
DIизм
/f
DImax
&fraq12;
)
±
(0,005·
&fraq12;
δ
DIизм
&fraq12;
+ 0,1 +
+0,7·
&fraq12;
f
DIизм
/f
DImax
&fraq12;
)
Пределы допускаемой основной абсолютной погрешности
при измерении разности фазы вторичного тока двух ТТ с
отношением номинальной силы вторичного тока 5 к 1, ’
-
при силе вторичного тока ТТ, который используется
в качестве эталонного, от 0,05 до 0,25 А
-
при силе вторичного тока ТТ, который используется
в качестве эталонного, от 0,25 до 10,00 А
Пределы допускаемой основной абсолютной погрешности
при измерении относительной разности вторичного напря-
жения двух ТН Δ
fDU
, %:
-
при вторичном напряжении ТН, который использу-
ется в качестве эталонного, от 6 до 20 В
Лист № 4
всего листов 7
2
±
(
0,005
×
P
2
+
Q
2
+
I
2ном
×
0,0003
)
(
2
±
0,005
×
P
2
+
Q
2
+
I
2ном
×
0,0003
)
±
(
0,005
×
R
2
+
X
2
+
0,0003
)
±
(
0,005
×
R
2
+
X
2
+
0,0003
)
Значение характеристики
±
(0,005·
&fraq12;
f
DUизм
&fraq12;
+ 1·10
-4
+
+0,03·
&fraq12;
d
DUизм
/
d
DUmax
&fraq12;
)
±
(0,005·
&fraq12;
d
DUизм
&fraq12;
+ 0,1 +
+0,7·
&fraq12;
f
DUизм
/f
DUmax
&fraq12;
)
±
(0,005·
&fraq12;
d
DUизм
&fraq12;
+ 0,05 +
+0,7·
&fraq12;
f
DUизм
/f
DUmax
&fraq12;
)
Название характеристики
-
при вторичном напряжении ТН, который использу-
ется в качестве эталонного, от 20 до 240 В
Пределы допускаемой основной абсолютной погрешности
при измерении разности фазы вторичного напряжения двух
ТН Δ
d
DU
, ’:
-
при вторичном напряжении ТН, который использу-
ется в качестве эталонного, от 6 до 20 В
-
при вторичном напряжении ТН, который использу-
ется в качестве эталонного, от 20 до 240 В
Пределы допускаемой основной абсолютной погрешности
при измерении активной мощности нагрузки во вторичной
цепи ТН Δ
P
, Вт:
-
2
н
22
-
2
н м
-
2
н
2
-
н
-
при вторичном напряжении ТН от 6 до 30 В
±
(0,005
×
P
2
+
Q
2
+
U
2
ом
×
10
6
)
-
при вторичном напряжении ТН от 30 до 50 В
±
(0,005
×
P
+
Q
+
U
2
о
×
2
×
10
7
)
-
при вторичном напряжении ТН от 50 до 240 В
±
(0,005
×
P
2
+
Q
2
+
U
2
ом
×
10
7
)
Пределы допускаемой основной абсолютной погрешности
при измерении реактивной мощности нагрузки во вторич-
ной цепи ТН Δ
Q
, В·А:
-
при вторичном напряжении ТН от 6 до 30 В
±
(0,005
×
P
2
+
Q
2
+
U
2
ом
×
10
6
)
22
-
2
н
-
при вторичном напряжении ТН от 30 до 50 В
±
(0,005
×
P
+
Q
+
U
2
ом
×
2
×
10
7
)
2
22
-
н м
-
при вторичном напряжении ТН от 50 до 240 В
±
(0,005
×
P
+
Q
+
U
2
о
×
2
×
10
7
)
Пределы допускаемой основной абсолютной погрешности
при измерении активной проводимости нагрузки во вторич-
ной цепи ТН Δ
G
, См:
-
при вторичном напряжении ТН от 6 до 30 В
±
(0,005
×
G
2
+
B
2
+
10
-
6
)
-
при вторичном напряжении ТН от 30 до 50 В
±
(0,005
×
G
2
+
B
2
+
2
×
10
-
7
)
-
при вторичном напряжении ТН от 50 до 240 В
±
(0,005
×
G
2
+
B
2
+
10
-
7
)
Пределы допускаемой основной абсолютной погрешности
при измерении реактивной проводимости нагрузки во вто-
ричной цепи ТН Δ
B
, См
-
при вторичном напряжении ТН от 6 до 30 В
±
(0,005
×
G
2
+
B
2
+
10
-
6
)
-
при вторичном напряжении ТН от 30 до 50 В
±
(0,005
×
G
2
+
B
2
+
2
×
10
-
7
)
-
при вторичном напряжении ТН от 50 до 240 В
±
(0,005
×
G
2
+
B
2
+
10
-
7
)
Пределы допускаемой основной абсолютной погрешности
при измерении активной мощности нагрузки во вторичной
цепи ТТ Δ
P
, Вт
Пределы допускаемой основной абсолютной погрешности
при измерении реактивной мощности нагрузки во вторич-
ной цепи ТТ Δ
Q
, В·А
Пределы допускаемой основной абсолютной погрешности
при измерении активного сопротивления нагрузки во вто-
ричной цепи ТС Δ
R
, Ом
Пределы допускаемой основной абсолютной погрешности
при измерении реактивного сопротивления нагрузки во
вторичной цепи ТС Δ
X
, Ом
Лист № 5
всего листов 7
±
0,1
Название характеристикиЗначение характеристики
Пределы допускаемой основной относительной погрешно-
сти при измерении СКЗГ напряжения во вторичной цепи
±
0,5
ТН, используемого в качестве эталонного, %
Пределы допускаемой основной относительной погрешно-
сти при измерении СКЗГ силы тока во вторичной цепи ТТ,
±
0,5
используемого в качестве эталонного, %
Пределы допускаемой основной относительной погрешно-
сти при измерении СКЗГ напряжения с использованием
±
(0,5 + 0,1·U
пов
/Uх)
дифференциальных входов в цепях, питаемых от сети, %
Пределы допускаемой основной относительной погрешно-
сти при измерении СКЗГ силы тока в цепях, питаемых от
±
0,5
сети, %
Пределы допускаемой основной абсолютной погрешности
при измерении частоты тока и напряжения во вторичной
цепи трансформатора, используемого в качестве эталонно-
го, и в цепях, питаемых от сети, Гц
Габаритныеразмеры (длина
´
ширина
´
высота), неболее, мм
-
компаратора СА507
250
×
150
×
345
-
блока коммутаций БК
480
×
260
×
180
-
трансформатора силового ТС1
300
×
200
×
165
-
трансформатора силового ТС2
300
×
200
×
165
трансформатора силового ТСЗ352
×
210
×
168
Масса, не более, кг
-
компаратора СА507
5
-
блока коммутаций БК
20
-
трансформатора силового ТС1
17
-
трансформатора силового ТС2
17
-
трансформатора силового ТСЗ
19
Средняя наработка на отказ, часов, не менее 9000
Средний срок службы, лет, не менее8
Примечание:
СКЗГ– среднеквадратическое значение первой гармоники
f
DIизм
– числовоезначениерезультата измеренийотносительнойразностисилывторичноготокадвухТТ,%
d
DIизм
– числовое значение результата измерений разности фаз вторичного тока двух ТТ, ’
d
DImax
– числовое значение верхней границы измерений разности фаз вторичного тока двух ТТ, равное 300 ’
d
DIизм
– числовое значение результата измерений разности фаз вторичного тока двух ТТ, ’
f
DIизм
– числовоезначениерезультата измеренийотносительнойразностисилывторичноготокадвухТТ,%
f
DImax
– числовое значение верхней границы измерений относительной разности силы вторичного тока двух ТТ,
равное 15 %
f
DUизм
– числовое значение результата измерений относительной разницы вторичного напряжения двух ТН, %;
d
DUизм
– числовое значение результата измерений разности фаз вторичного напряжения двух ТН, ’
d
DUmax
– числовое значение верхней границы измерений разности фазы вторичного напряжения двух ТН, равное
300’;
d
DUизм
– числовое значение результата измерений разности фаз вторичного напряжения двух ТН, ’
f
DUизм
– числовое значение результата измерений относительной разности вторичного напряжения двух ТН, %
f
DUmax
– числовое значение верхней границы измерений относительной разности вторичного напряжения двух
ТН, равное 15 %
U
2ном
– числовое значение номинального вторичного напряжения ТН, который используется в качестве эталонно-
го, В
Р – числовое значение результата измерений активной мощности, Вт
Q – числовое значение результата измерений реактивной мощности, В·А
G – числовое значение результата измерений активной проводимости нагрузки, См В
– числовое значение результата измерений реактивной проводимости нагрузки, См
I
2ном
– числовое значение номинального вторичного тока ТТ, который используется в качестве эталонного, А
Лист № 6
всего листов 7
R – числовое значение результата измерений активного сопротивления нагрузки, Ом
X – числовое значение результата измерений реактивного сопротивления нагрузки, Ом
U
пов
– числовое значение напряжения помехи общего вида (синусоидальное напряжение с частотой промышлен-
ной сети между соединенными между собой входами и корпусом прибора), В
U
х
– числовое значение результата измерений СКЗГ напряжения, В
Знак утверждения типа
Знак утверждения типа наносится на фирменную табличку компаратора фотохимиче-
ским методом и на паспорт печатным методом.
Комплектность средства измерений
Таблица 2 – Комплектность
№ п/пНаименование изделияКол-во
1 Компаратор СА507 1 шт.
2 Источник тока СА3600 (1 компл.) 4 шт.
3 Кабели измерительные (1 компл.) 2 шт.
4 Кабели силовые (1 компл.) 2 шт.
5 Упаковка потребительская (1 компл.) 1 шт.
6 Руководство по эксплуатации 1 экз.
7 Паспорт 1 экз.
Поверка
осуществляется по документу АМАК.411439.001 РЭ1 «Компаратор СА507. Руководство по
эксплуатации. Часть 2. Методика поверки», утвержденному ГП «Укрметртестстандарт»
04.11.2013 г.
Перечень основных средств, применяемых при поверке:
Наименование
Генератор сигналов низкочастотный Г3-123
Магазины электрического сопротивления Р4834
Меры емкости образцовые Р597
Катушки электрического сопротивления Р321
Вольтметр переменного тока В3-60
Частотомер электронно-счетный Ч3-36
Госреестр №
11189-88
11326-90
2684-70
1162-58
9671-84
3336-72
Сведенияометодиках (методах) измерений
приведены в документе АМАК.411439.001 РЭ «Компаратор СА507. Руководство по эксплуатации.
Часть 1. Техническаяэксплуатация».
Нормативные документы, устанавливающие требования к компаратору
ТУ У 33.2-33293986-003:2007 «Компаратор СА507. Технические условия».
Изготовитель
ООО «ОЛТЕСТ», ИНН 332939826586
Юридический адрес: 03056, Украина, г. Киев, пр. Победы 37, корп. 1, к. 11.
Фактический адрес: 04080, Украина, г. Киев, ул. Фрунзе, 86.
Тел. +380-44-331- 46-21, +380-44-227-66-65.
Тел/факс: +380-44-537-08-01.
E-mail:
Лист № 7
всего листов 7
Экспертиза проведена
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский
институт метрологической службы» (ИЦ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66
E-mail:
.
Заместитель
Руководителя Федерального
Агентства по техническому
регулированию и метрологииС.С. Голубев
«
»
2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
