Регистраторы показателей качества электрической энергии Парма РК3.02, ГРСИ 31520-11
Номер госреестра:
31520-11
Наименование СИ:
Регистраторы показателей качества электрической энергии
Обозначение типа:
Парма РК3.02
Производитель:
ООО "Парма", г.С.-Петербург
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.05.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 42711
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регистраторы показателей качества электрической энергии «Парма РК3.02»
Назначение средства измерений
Регистраторпоказателейкачестваэлектрическойэнергии«ПармаРК3.02»
предназначен для измерения и регистрации показателей качества электрической энергии
(ПКЭ), оценки соответствия качества измеряемой электрической энергии (ЭЭ) нормам по
ГОСТ 13109; и выдачи протокола соответствия при проведении контроля и испытаний
электрической энергии по ГОСТ Р 8.655 в электрических сетях систем энергоснабжения
общего назначения переменного трехфазного (трех и четырех проводных сетей) и однофазного
тока с номинальной частотой 50 Гц, при измерениях в сетях 0,4 кВ непосредственно или
относительно вторичного напряжения измерительного трансформатора.
Основнаяобластьприменения–организацияучетапараметровкачества
электроэнергии на предприятиях промышленности и энергетики как в автономном режиме,
так и в стационарной установке – в составе автоматизированных измерительных систем
контроля и учета (АСКУЭ), обследования электросетей (энергоаудите), проведение
сертификационных испытаний качества электроэнергии.
Описание средства измерений
Регистратор представляет собой малогабаритный электронный измерительный прибор,
предназначенный для стационарной установки. Регистратор выполнен в металлическом
корпусе и оборудован герметичными кабельными вводами, что позволяет использовать его в
сложных климатических условиях (IP65).
Регистратор имеет три гальванически развязанных от других частей регистратора
измерительных входов напряжения с номинальными действующими значениями напряжений
от 45 до 400 В.
Регистратор не имеет органов управления и настройки, передача результатов измерений
осуществляется по интерфейсу RS232/RS485 на персональный компьютер (ПК), который
осуществляет управление работой регистратора.
Удаленный доступ к регистратору осуществляется с помощью внешнего или
встроенногоGSМ – модема. Наличие внутреннего GPS – приемника обеспечивает
синхронизацию часов регистратора с астрономическим временем, что позволяет применять
его в автономном режиме.
Зарегистрированные данные хранятся в энергонезависимой памяти регистратора; по
данным, записанным в энергонезависимую память ПО формирует заключение о соответствии
качества электрической энергии нормам установленным ГОСТ 13109 для суточной и
интервальной статистики.
Программное обеспечение (ПО) регистратора может работать на ПК с тактовой
частотой 166 МГц и выше, под управлением операционной системы Windows версии
"Windows 95" и выше.
Лист № 2
Всего листов 6
Общий вид регистратора представлен на рисунке 1.
Наименование
программного
программного
Номер
версии
(Идентифи-
номер)
обеспечения
дентификатор
1 – Место для нанесения оттиска клейм
Рисунок 1
Программное обеспечение
Идентификационные данные программного обеспечения регистратора приведены в таблице 1.
Таблица 1
ЦифровойАлгоритм
Идентификационноеидентификатор вычисления
наименованиепрограммногоцифрового
обеспечения
обеспечения
кационный
(контрольная сумма
и
программного
а
исполняемого кода)обеспечения
Prg302V212Внутреннее ПО2.12
8CEA290611A896C553
MD5
регистратора
EC9F2122AC00BD
Рабочая программа
Ld302-2.21Внутреннее ПО2.21
36120389ABBA72DEC
MD5
регистратора
EAC3AA75F910977
Загрузчик рабочей
программы
Com302Программа настройки1.0
0C4D5083F2D60D5003
MD5
COM-порта и ModBus
75EA12201066D8
адреса прибора РК3.02
SetupTransData_Универсальная прог-1.74
99B366FD00E6775492F
MD5
v1_74рамма для работы с
3260DE509D723
регистраторами ПКЭ
TranscopAllRegs_ Универсальная6.0.59
D815087BF4393C6180E
MD5
v6_59программа просмотра,
B8DFAADDC7DC9
анализа и печати данных
setupPoveRK302_ Мастер поверки РК3.021.0
3CED43481035973D385
MD5
v001
ED6F5B06FFFE3
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с МИ 3286-2010 – С.
1
Лист № 3
Всего листов 6
Метрологические и технические характеристики
Нормируемые метрологические характеристики приведены в таблице 2.
Таблица 2
Измеряемая величинаОбозна Ед.ДиапазонПределы допускаемойИнтервал
-чение изм. измерения погрешности измерения усредне-
абсолютнойотносительной,ния, с
%
Действующее значениеUВот 0,7 U
ном
–±0,260
напряжения до 1,3 U
ном
Установившеесяδ U
у
%от-30 до +30±0,2–60
отклонение действующего
значения напряжения
Установившееся дейст-U
(1)
Вот 0,7 U
ном
–±0,260
вующее значение напря- до 1,3 U
ном
жения основной частоты
Установившеесяδ U
(1)
%от-30 до +30±0,2–60
отклонение действующего
значения напряжения
основной частоты
ЧастотаfГцот 45 до 55±0,02–20
Отклонение частоты ∆fГцот - 5 до + 5±0,02–20
Коэффициент К
2U
% от 0 до 30 ±0,3– 3
несимметрии напряжений
по обратной
последовательности
основной частоты
КоэффициентК
0U
%от 0 до 30±0,5–3
несимметрии напряжений
по нулевой
последовательности
основной частоты
Коэффициент искаженияK
U
%от 0 до 30при K
U
< 1%
при K
U
³
1%
3
синусоидальности кривой ± 0,1
± 10
напряжения
Коэффициент n-ойК
U(n)
% от 0,05 до 30,0при К
U(n)
< 1%
при К
U(n)
³
1%
3
гармонической состав- ± 0,05
± 5
ляющей напряжения,
при n от 2 до 40
Коэффициент временногоK
пер U
отн. от D
1)
до 1,3± 2,2/U
ном
––
перенапряжения ед.
Глубина провалаδ U
п
%от dU
пр н
2)
до± 220/U
ном
––
напряжения 100
Длительность провала∆t
п
мс от 10 до 59960± 10––
напряжения
Длительность временного∆t
пер
мс от 40 до 59960± 10––
перенапряжения
Точность хода часовс/сут±1––
Примечание:
1)
D = 1 + dU
пр в
/100, где dU
пр в
- значение установленного предельно допустимого
отклонения напряжения вверх;
2)
dU
пр н
– значение установленного предельно допустимого отклонения напряжения вниз.
Лист № 4
Всего листов 6
Точность хода часов регистратора в исполнении без GPS приемника не более ± 4 с/сутки.
Регистратор обеспечивает задание номинальногонапряжения в диапазоне от 45
до 400 В, в том числе 57,74; 100,00; 220,00; 380,00 В по ГОСТ 21128.
Чувствительность регистратора к превышению установленных допускаемых значений
ПКЭрегистрируемымивеличинами,непревышаетпогрешностирегистрации
соответствующих величин.
Регистратор обеспечивает оценку соответствия качества измеряемой электрической
энергии нормам по ГОСТ 13109 с выдачей протокола соответствия при проведении контроля и
испытаний электрической энергии по ГОСТ Р 8.655.
Сопротивление входных цепей регистратора, не менее 500 кОм.
Емкость входных цепей, не более 200 пФ.
Потребляемая мощность, не более 60 ВyА.
Масса изделия, не более 5,6 кг.
Габаритные размеры изделия, не более 204х284х115 мм.
Наибольшее время непрерывной регистрации 10080 мин.
Наработка на отказ, не менее 25000 ч.
Входные цепи регистратора выдерживают перегрузку 680 В в течение 2 ч.
Срок службы, не менее 10 лет.
Среднее время восстановления работоспособного состояния после обнаружения
неисправности - 1 час.
Электропитание регистратора осуществляется от сети переменного тока с номинальной
частотой 50 Гц и действующим значением напряжения 220/380 В + 30%.
Нормальные условия применения по ГОСТ 22261:
−температураокружающеговоздуха20±5°С;
−относительнаявлажностьвоздухаот30до80%;
−атмосферноедавлениеот84до106кПа.
Рабочиеусловияприменения,вчастимеханическихвоздействий,всоответствиистребованиями
кгруппе4поГОСТ22261.
−температураокружающеговоздухаотминус40доплюс55°С;
−относительнаявлажностьвоздуха90%при30°С;
−атмосферноедавлениеот84до106,7кПа.
Предельные условия транспортирования для группы 4 по ГОСТ 22261.
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель регистратора методом лазерной
гравировки и на титульном листе формуляра и руководства по эксплуатации типографским
способом.
Лист № 5
Всего листов 6
*
Комплектность средства измерений
Комплект поставки изделия определяется техническим заданием заказчика на
поставку.
Базовый комплект регистратора включает в себя:
−регистраторпоказателейкачестваэлектрической
энергии«ПармаРК3.02»–1шт.;
−компакт-диск«Программноеобеспечениерегистратора
показателейкачества электрическойэнергии«ПармаРК3.02»–1шт.;
−РуководствопоэксплуатацииРА1.003.002РЭ–1экз.;
−ФормулярРА1.003.002ФО–1экз.;
−МетодикаповеркиРА1.003.002МП–1шт.;
−кабельсоединительныйRS-232/485–1шт.;
−кабельсоединительныйRS-232/485длястационарногоподключения
**
–1шт.;
−антеннаGPS–1шт.;
−антеннаGSM–1шт.;
−комплектпредохранителей–1шт.;
−самоклеящиесяплощадки–2шт.;
−комплекткоммутационныхпроводовРА6.560.082–1шт.;
−комплектмонтажныйРА6.560.086–1шт.;
−упаковочнаякоробка–1шт.
Примечание:
*
– варианты исполнения корпуса регистратора приведены в таблице 3.
**
– поставляются по требованию заказчика.
Таблица 3
Вариант GSM – модем с GSM – модем с СОМ- GPS – Внешнее
исполнения переходником переходником порт приемник с питание/
SMA и выносной SMA иантеннойсигнализация
или внешнейштыревой
антеннойантенной
РА1.003.002НетНетДаНетНет
РА1.003.002-01 ДаНет НетНетНет
РА1.003.002-02 ДаНет Нет ДаНет
РА1.003.002-03НетНетДа ДаНет
РА1.003.002-04НетНетДаНет Да
РА1.003.002-05 ДаНет НетНет Да
РА1.003.002-06 ДаНет Нет Да Да
РА1.003.002-07НетНетДа Да Да
РА1.003.002-08Нет Да НетНетНет
РА1.003.002-09Нет Да Нет ДаНет
РА1.003.002-10Нет Да НетНет Да
РА1.003.002-11Нет Да Нет Да Да
Поверка
осуществляется по документу «РА1.003.002 МП «Регистратор показателей качества
электрической энергии «Парма РК3.02 » Методика поверки», утвержденной ГЦИ СИ ФГУП
«ВНИИМС» в апреле 2011 г.
Основные средства поверки:
−Калибратор напряжения и тока многофункциональный «ПАРМА ГС8.033», U = 0…308 В,
±0,016+0,001(Uк/Uи-1)%,I=0…7А,±0,1+0,002(Iк/Iи-1)%»;
−Установка для проверки параметров электробезопасности GPI-735A, U = 0.1…5,0 кВ,
R = 1…9999 Мом, ПГ U ± (0,01*Uинд.+5 ед. мл.р.), ПГ R ± 5 % при (R от 1 до 500 Ом ПГ ± 10 % при
Rот500до9999МОм.

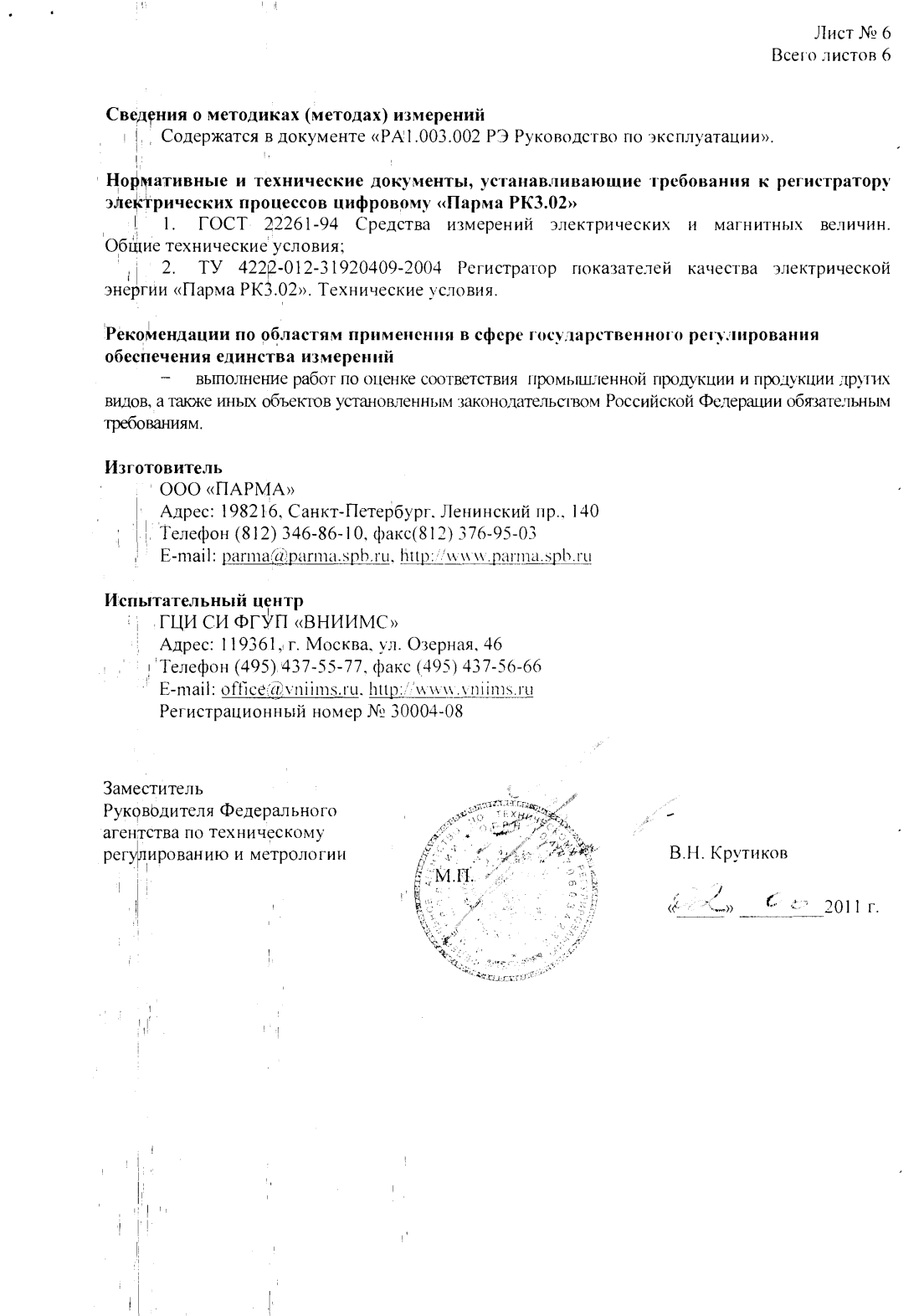

Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 25473-07 | Счетчики электрической энергии | Энергомера ЦЭ6807П | ОАО "Концерн Энергомера", г.Ставрополь | 16 лет | Перейти |
| 17748-03 | Устройства измерительные эталонные для поверки счетчиков электрической энергии | PRS | Фирма "MTE Meter Test Equipment AG", Швейцария, Германия | 1 год | Перейти |
| 39616-08 | Счетчики электрической энергии многофункциональные | ПСЧ-3ТМ.05Д | ФГУП "Нижегородский завод им.М.В.Фрунзе" (НЗиФ), г.Нижний Новгород | 16 лет | Перейти |
| 17930-12 | Системы калибровки и поверки счетчиков электрической энергии | MTS | Фирма "ZERA GmbH", Германия | 1 год | Перейти |
| 61733-15 | Система измерений количества и показателей качества нефти № 616 ПСП "Белкамнефть" | Нет данных | ООО "СистемНефтеГаз" (СНГ), г.Октябрьский | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
