Измерители сопротивления петли "фаза-нуль" ИФН-200, ГРСИ 31275-11
Номер госреестра:
31275-11
Наименование СИ:
Измерители сопротивления петли "фаза-нуль"
Обозначение типа:
ИФН-200
Производитель:
ЗАО "НПФ "Радио-Сервис", г.Ижевск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.07.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43061
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители сопротивления петли «фаза-нуль» ИФН-200
Назначение средства измерений
Измерители сопротивления петли «фаза-нуль» ИФН-200 (далее - измерители) предна-
значены для измерений активного и реактивного сопротивлений петли «фаза-нуль», напряже-
ния переменного тока, сопротивления постоянному току, вычисления угла сдвига фаз между
током и напряжением при коротком замыкании, полного сопротивления петли «фаза-нуль»,
прогнозируемого тока короткого замыкания при напряжении сети 220 В.
Описание средства измерений
Конструктивно измеритель выполнен как одноблочная конструкция. Все узлы разме-
щены в переносном корпусе из ударопрочной пластмассы с ручкой для переноски, в которых
размещены электронные схемы и аккумулятор питания. Кнопки управления, дисплей и
вход-
ные гнезда размещены на лицевой панели. На нижней боковой стенке корпуса расположено
гнездо для подсоединения блока питания.
Измерители питаются от встроенных аккумуляторных батарей с зарядкой от внешнего
источника питания. Предусмотрена защита от перезарядки, чрезмерного разряда и автоматиче-
ское выключение питания при отсутствии нажатий на кнопки управления в течение более двух –
трех минут.
Принцип действия измерителей основан на расчете полного, активного и реактивного
сопротивления петли «фаза-нуль», прогнозируемого тока короткого замыкания и сдвига фаз
между током и напряжением при коротком замыкании по результату измерения падения на-
пряжения в цепи «фаза-нуль» при подключении активной нагрузки известной величины.
Сопротивления постоянному току вычисляются по отношению падений напряжений на
измеряемом и эталонном сопротивлениях при протекании через них формируемого измерите-
лем постоянного тока.
Измеритель содержит входную аналоговую схему, АЦП, микропроцессор, дисплей,
стабилизированный источник и аккумулятор питания.
После ручного запуска нажатием кнопки, происходит автоматическое выполнение из-
мерений с помощью микропроцессора. Результаты измерений выводятся на жидкокристалличе-
ский дисплей в виде численного значения с указанием единицы измерения.

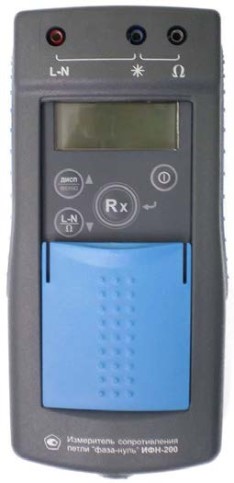

Внешний вид измерителя приведен на рисунке 1.

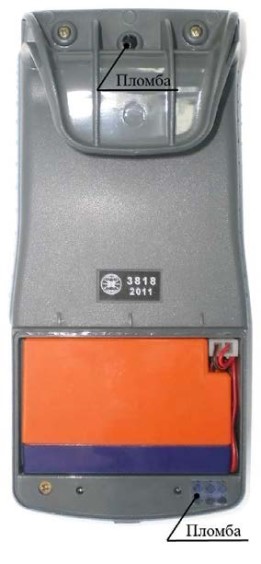

Схема пломбировки от несанкционированного доступа измерителей приведена на ри-
сунке 2.
Лист № 2
Всего листов 5
Рисунок 1
Рисунок 2
Примечание * - места пломбировки от несанкционированного доступа.
Программное обеспечение
Встроенное программное обеспечение (ПО) (микропрограмма) реализовано аппаратно
и является метрологически значимым. Вклад ПО в суммарную погрешность измерителей не-
значителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являю-
щейся ничтожно малой по сравнению с иными погрешностями измерителей. Микропрограмма
заносится в программируемое постоянное запоминающее устройство (ППЗУ) измерителей
предприятием-изготовителем и недоступна для потребителя.
*
Лист № 3
Всего листов 5
Идентификационные данные (признаки) метрологически значимой части ПО указаны в
таблице 1.
Идентификацион-
ное наименование
ПО
0123B6836E7DBF
Таблица 1
Номер версииЦифровой идентифи-Алгоритм вы-
Наимено-(идентификаци- катор ПО (контрольная числения
вание ПО онный номер) сумма исполняемого идентифика-
ПОкода)тора ПО
ВстроенноеМикропрограмма10.0
40DF2FD70B191B580C
md5
Влияние метрологически значимой части ПО на метрологические характеристики из-
мерителей не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО измерителей и измеренные данные достаточно за-
щищены и не требуют специальных средств защиты от преднамеренных изменений. Защита
ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ
3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики измерителей приведены в таблице 2.
от 30 до 280
от 0,01 до 200
от 0 до 22 кА
от 0 до 60
Значение характеристики
Таблица 2
Наименование параметра или характеристики
Диапазон измерений напряжения переменного тока частотой
(50,0±0,5) Гц, В
Пределы допускаемой основной погрешности измерений напря-
жения переменного тока частотой (50,0±0,5) Гц (
d
U
), (%+е.м.р.)
±{[2+0,01(280/U
x
-1)]+2}, где
U
x
– значение измеряемого
напряжения, В
Диапазон измерений активного и реактивного сопротивления
петли «фаза-нуль», Ом
Пределы допускаемой основной погрешности измерений актив-
ного и реактивного сопротивлений цепи фаза-нуль, а также при
вычислении полного сопротивления цепи фаза-нуль (
d
),
(%+е.м.р.)
±{[3+0,01(А
кон
/Z-1)]+2}, где
А
кон
– конечное значение
диапазона активного, реак-
тивного или полного сопро-
тивления цепи «фаза-нуль»,
Ом; Z – полное сопротивле-
ние цепи «фаза-нуль» и ка-
белей измерительных, Ом
Диапазон вычислений прогнозируемого тока короткого замыка-
ния
Пределы допускаемой основной абсолютной погрешности вы-
числения прогнозируемого тока короткого замыкания (ΔI), А
±
(220/Z)*(
d
z
/100 %), где
Z – полное сопротивление
петли «фаза-нуль» в пове-
ряемой точке, Ом;
d
z
– предел относительной
погрешности полного сопро-
тивления петли «фаза-нуль»
в поверяемой точке, %
Диапазон вычислений угла между напряжением и током при ко-
ротком замыкании, град
от 0 до 29 град± 10
Пределы допускаемой основной абсолютной
погрешности вычислений угла между напря-
жением и током при коротком замыкании в
диапазонах вычислений, град (Δ)
от 30 до 60 град± 3
±
0,5
×d
±
0,5
×d
от 10 до 14
1,5
Наименование параметра или характеристики
Диапазоны измерений электрического сопротивления постоян-
ному току, Ом
Лист № 4
Всего листов 5
Значение характеристики
от 0,01 до 9,99
от 10,0 до 99,9
от 100 до 999
Пределы допускаемой основной погрешно-
сти измерений электрического сопротивле-
ния постоянному току (
d
), (%+е.м.р.)
от 0,01 до 9,99 Ом
от 10,0 до 99,9 Ом
от 100 до 999 Ом
±{[2+0,001(10/R-1)]+2}
±{[2+0,001(100/R-1)]+2}
±{[2+4*R/1000]+2}
где R – измеряемое значение
электрического сопротивле-
ния постоянному току, Ом
80 × 120 × 250
1,2
от минус 15 до 55
до 90
4
Пределы допускаемой дополнительной относительной погреш-
ности измерений напряжения переменного тока частотой
(50,0±0,5) Гц, активного и реактивного сопротивлений цепи фаза-
нуль, а также при вычислении полного сопротивления цепи фаза-
нуль, электрического сопротивления постоянному току
,
вызван-
ной изменением относительной влажности окружающего воздуха
в рабочем диапазоне
Пределы допускаемой дополнительной относительной погрешно-
сти измерений напряжения переменного тока частотой (50,0±0,5)
Гц, активного и реактивного сопротивлений цепи фаза-нуль, а так-
же при вычислении полного сопротивления цепи фаза-нуль, элек-
трического сопротивления постоянному току
,
вызванной измене-
нием температуры окружающего воздуха в рабочем диапазоне
Напряжение питания от источника постоянного тока (встроен-ный
аккумулятор), В
Габаритные размеры (длина × ширина × высота), мм, не более
Масса, кг, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха,
о
С
- относительная влажность при температуре воздуха 30 °С, %
Потребляемая мощность, Вт, не более
Электрическая прочность изоляции при воздействии испыта-
тельного напряжения, кВ, не менее
Сопротивление изоляции, МОм, не менее
20
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель измерителя графическим способом
и на титульный лист руководства по эксплуатации типографским способом.
Количество
1
1
1
Комплектность средства измерений
Комплект поставки измерителей приведен в таблице 3.
Таблица 3
Наименование
Измеритель сопротивления цепи «фаза-нуль» ИФН-200
Руководство по эксплуатации РЛПА.411218.003РЭ
Блок питания БПН-6 15-0,45
Комплект кабелей в составе:
кабель РЛПА.685551.002 – измерительный, красный, длиной 1,5 м
кабель РЛПА.685551.002-03 – измерительный, синий, длиной 1,5 м
Сумка для переноски
Зажим типа «крокодил»
1
1
1
1
Лист № 5
Всего листов 5
Поверка
осуществляется по разделу 9 «Поверка» руководства по эксплуатации РЛПА.411218.003РЭ, ут-
вержденного руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 04.05.2011 г. и
входящего в комплект поставки.
Основные средства поверки:
- мегаомметр Ф4101 (Регистрационный номер 4542-74), предел измерения электрического
сопротивления до 200 МОм, кл.т. 2,5;
- магазин электрического сопротивления Р4834 (Регистрационный номер 11362-90), диапа-
зон воспроизведения от 0,01 Ом до 100 кОм, кл.т. 0,02;
- установка для поверки амперметров и вольтметров на постоянном и переменном токе
У300 (Регистрационный номер 2721-71), предел воспроизведения напряжения постоянного и
переменного тока до 1000 В;
- мультиметр В7-64/1 (Регистрационный номер 16688-97), диапазон измерений напряжений
до 1250 В, пределы допускаемой относительной погрешности измерений от 0,004 до 0,005 %;
- омметр цифровой Щ 34 (Регистрационный номер 4274-74), диапазон измерений электри-
ческого сопротивления постоянного тока от 0,001 до 999 Ом, пределы допускаемой относи-
тельной погрешности измерений ± 0,1 %.
Сведения о методиках (методах) измерений
Измерители сопротивления петли «фаза-нуль» ИФН-200 РЛПА.411218.003РЭ. Руководство
по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям
сопротивления петли «фаза-нуль» ИФН-200
Измерители сопротивления петли «фаза-нуль» ИФН-200 РЛПА.411218.003ТУ Технические
условия.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Выполнение работ по обеспечению безопасных условий и охраны труда при измерении па-
раметров и степени безопасности линий энергоснабжения, в том числе деятельность в области
обороны и безопасности государства.
Изготовитель
Закрытое акционерное общество «Научно-производственная фирма «Радио-Сервис»
(ЗАО «НПФ «Радио-Сервис»)
Юридический адрес: 426033, г. Ижевск, ул. Пушкинская, д. 268
Почтовый адрес: 426033, г. Ижевск, а/я 4579
Тел. (3412) 43-91-44, Факс. (3412) 43-92-63
E-mail: оffice@radio-service.ruИнтернет: www.radio-service.ru
Испытательный центр
ГЦИ СИ ФГУ «32 ГНИИИ Министерства обороны России»
141006, Московская область, г. Мытищи, ул. Комарова, 13
Тел.: (495) 583 99 23, Факс: (495) 583-99-48
Аттестат аккредитации № 30018-10 от 04.06.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
В.Н. Крутиков
М.п.«____» _______________2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 22221-01 | Измерители расхода газа | ИРГ | ОАО "Цвет", г.Дзержинск | 1 год | Перейти |
| 14271-94 | Термопреобразователи сопротивления | ТСМ 296 | НПО Измерительной техники, г.Королев | 1 год | Перейти |
| 23358-02 | Измерители параметров воздушного потока | ТА-метр | ООО "НТМ-Защита", г.Москва | 1 год | Перейти |
| 35567-17 | Измерители удельного сопротивления кремния | Рометр | ООО НПФ "Электрон", г.Красноярск | 1 год | Перейти |
| 1383-60 | Измерители помех | ИП-26М и ИП-18А | П/я 193, г.Челябинск | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
