Стандарты частоты рубидиевые FE-5650A, FE-5680A, ГРСИ 31112-12
Номер госреестра:
31112-12
Наименование СИ:
Стандарты частоты рубидиевые
Обозначение типа:
FE-5650A, FE-5680A
Производитель:
Фирма "FEI Communications, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
08.11.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48685
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Стандарты частоты рубидиевые FE-5650A, FE-5680A
Назначение средства измерений
Стандарты частоты рубидиевые FE-5650A, FE-5680A (далее - стандарты) предназна-
чены для воспроизведения высокостабильных по частоте спектрально чистых синусоидальных
сигналов.

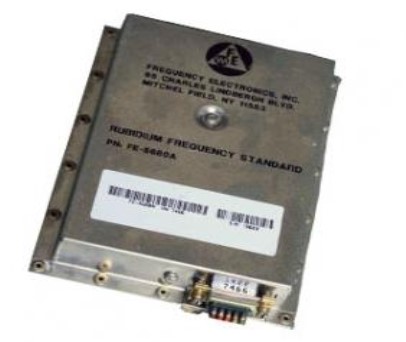

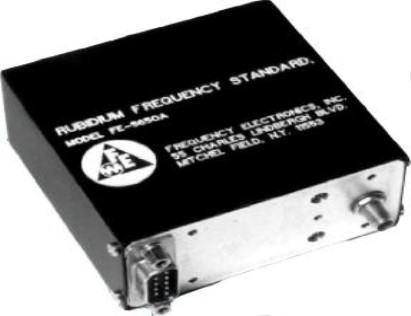

Рисунок 1 - Общий вид стандартов FE-5650A и FE-5680A
Описание средства измерений
Конструктивно стандарты выполнены в виде моноблока. На тыльной стороне стан-
дартов находятся разъем для подачи питающего напряжения и управления стандартами, а
также разъем типа SMA выходной частоты стандартов.
Принцип действия стандартов основан на автоподстройке частоты генератора
к частоте спектральной линии квантового перехода атомов рубидия.
Внешний вид стандартов, места нанесения наклейки «Знак утверждения типа» и
пломбировки от несанкционированного доступа приведены на рисунке 1.
Места плом-
бировки от
несанкцио-
нированного
доступа
Места нане-
сения на-
клейки
«Знак ут-
верждения
типа»
Лист № 2
всего листов 3
1,4·10
–11
/
t
5,0·10
–12
/
t
Метрологические и технические характеристики
Метрологические и технические характеристики стандартов приведены в таблице 1.
Таблица 1
Наименование параметра или характеристикиЗначение характеристики
± 2,0·10
–11
± 2,0·10
–11
± 3,0·10
–10
± 3,0·10
–10
Предел допускаемого среднего квадратического относительного
двухвыборочного отклонения частоты на интервалах времени из-
мерений (t) от 1 до 100 с
FE-5650A
FE-5680A
где t – интервал времени измерений
Пределы допускаемой относительной вариации частоты на
интервале времени измерений 1 сутки
FE-5650A
FE-5680A
Пределы допускаемой дополнительной относительной погрешно-
сти по частоте при изменении температуры окружающей среды в
диапазоне рабочих температур:
FE-5650A
FE-5680A
Напряжение питания от источника постоянного тока, В
FE-5650A
от 4,75 до 5,25 и
от 15 до 18
от 15 до 18
8
11
76 × 77 × 37
125 × 88 × 25
0,338
0,434
FE-5680A
Потребляемая мощность в установившемся режиме при темпера-
туре 25 ºС, Вт, не более
FE-5650A
FE-5680A
Габаритные размеры
FE-5650A
FE-5680A
Масса, кг, не более:
FE-5650A
FE-5680A
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность при температуре воздуха 35 °С, %
от минус 10 до 65
до 100
Знак утверждения типа
Знак утверждения типа средства измерений наносится типографским способом на ти-
тульный лист эксплуатационной документации и на корпус стандартов в виде наклейки.
Комплектность средства измерений
Комплект поставки включает: стандарт частоты рубидиевый, техническая документа-
ция фирмы изготовителя.
Поверка
осуществляется по документу МИ 2188-92 «Меры частоты и времени. Методика поверки».
Основные средства поверки:
- стандарт частоты и времени водородный Ч1-76А (регистрационный № 23671-02),
номинальное значение частоты выходных сигналов 1 Гц и 5 МГц, среднее квадратическое
относительное отклонение частоты выходного сигнала 5 МГц при
t
И
= 10 с - 7,0·10
–13
,
при
t
И
= 100 с - 2,0·10
–13
;
Лист № 3
всего листов 3
- компаратор частотный Ч7-308А/1 (регистрационный № 27253-09), номинальные
значения частоты входных сигналов 5; 10; 100 МГц, вносимое среднее квадратическое
относительное отклонение частоты входных сигналов при
t
И
= 1 с - 7,0·10
–14
,
при
t
И
= 100 с - 1,5·10
–14
.
Сведения о методиках (методах) измерений
ТМ 5680-0211 «Техническое руководство. Стандарты частоты рубидиевые FE-5650A,
FE-5680A. Инструкция по применению и техническому обслуживанию».
Нормативные и технические документы, устанавливающие требования к стандартам
частоты рубидиевым FE-5650A, FE-5680A
ГОСТ 8.129-99 «Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для средств измерений времени и частоты».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством РФ обязательным
требованиям.
Изготовитель
Фирма «FEI Communication, Inc.», США
55 Chаrles Lindbergh Bоulevard, Mitchel Field, NY 11553.
Заявитель
Открытое акционерное общество «Морион» (ОАО «Морион»), г. Санкт-Петербург
Юридический адрес: 199155, г. Санкт-Петербург, пр. Кима, д. 13А
Почтовый адрес: 199155, г. Санкт-Петербург, пр. Кима, д. 13А
Телефон: (812) 350-75-72
Факс: (812) 350-72-90
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственно-
го унитарного предприятия «Всероссийский научно-исследовательский институт физико-
технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, г. п. Менделее-
во, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail:
Аттестат аккредитации государственного центра испытаний средств измерений
№ 30002-08 от 04.12.2008 г., действителен до 01.11.2013 г.
Ф.В. Булыгин
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.«____»_______________2012 г.
