Приложение к свидетельству № 23045
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Шунты измерительные стационарные взаимозаменяемые 75ШСА1, 75ШСВ1,
100ШСВ1, 150ШСВ1
Назначение средства измерений
Шунты измерительные стационарные взаимозаменяемые 75ШСА1, 75ШСВ1,
100ШСВ1, 150ШСВ1 (далее - шунты) предназначены для расширения пределов измерения
показывающих и регистрирующих приборов постоянного тока.
Описание средства измерений
Принцип действия шунта основан на преобразовании протекающего через шунт
большого тока в падение напряжения на нем. При нагревании током сопротивление шунтов
должно оставаться стабильным, поэтому их изготавливают в виде пластин из манганина,
впаянных твердым припоем в наконечники из латуни или меди. Наконечники имеют
резьбовые соединения для потенциальных зажимов
-
винтов и отверстия для токовых
зажимов
-
болтов.

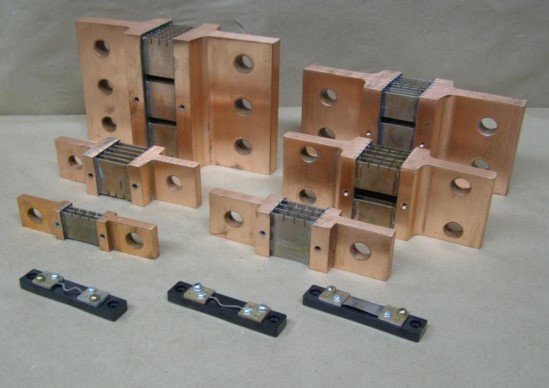

Рисунок 1 - Внешний вид шунтов

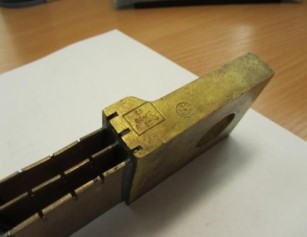

Места
клеймения
лист № 2
всего листов 4
Номинальный ток I
ном
для шунтов:
75ШСА1
75ШСВ1
100ШСВ1
150ШСВ1
5; 10; 20; 30; 50 А
75; 100; 150; 200; 300; 500; 750 А;
1; 1,5; 2; 3; 4; 5; 6; 7,5 кА
2; 3; 4; 5; 6 кА
150, 300; 750 А
1,5; 2; 3 кА
Номинальное электрическое сопротивление
для шунтов:
75ШСА1
75ШСВ1
100ШСВ1
150ШСВ1
15; 7,5; 3,75; 2,5; 1,5 мОм
1000; 750; 500; 375; 250; 150; 100;
75; 50; 37,5; 25; 18,75; 15; 12,5; 10 мкОм
50; 33,33; 25; 20; 16,67 мкОм
1000; 500; 200; 100; 75; 50 мкОм
Номинальное падение напряжения при I
ном
,
мВ
75; 100; 150
Класс точности
0,5
Пределы допускаемой основной
относительной погрешности электрического
сопротивления, %
±
0,5
Пределы допускаемой вариации
электрического сопротивления вследствие
возникновения термоэлектродвижущей силы,
%
±
0,25
Пределы допускаемой дополнительной
погрешности электрического сопротивления,
вызванной отклонением температуры
окружающего воздуха, % на каждые 10
°
С
±
0,1
Наибольшая температура перегрева пластин
шунта при I
ном
,
°
С
150
Полный средний срок службы, лет
15
Условия эксплуатации:
диапазон температуры окружающего воздуха
(в зависимости от исполнения), °С
относительная влажность воздуха при 40 °С,
%
атмосферное давление, кПа (мм рт. ст.)
минус 40 - плюс 50
минус 50 - плюс 50
до 95
60-106,7 (460-800)
Метрологические и технические характеристики
Таблица 1 — Метрологические и технические характеристики шунтов 75ШСА1, 75ШСВ1,
100ШСВ1, 150ШСВ1
Наименование характеристикиЗначение характеристики
лист № 3
всего листов 4
Масса (без токовых и потенциальных
зажимов), кг
для шунтов:
75ШСА1
75ШСВ1
100ШСВ1
150ШСВ1
от 0,05 до 0,07
от 0,08 до 10,85
от 8 до 22,6
от 0,38 до 9,5
Габаритные размеры (без токовых и
потенциальных зажимов), мм
для шунтов:
75ШСА1
75ШСВ1
100ШСВ1
150ШСВ1
100х20х13
от 120х20х6 до 240х210х70
от 300х100х100 до 300х270х100
от 195х30х12 до 350х120х100
Знак утверждения типа
наносится на поверхность токового наконечника шунта при помощи клейма и на титульном
листе руководства по эксплуатации типографским способом.
Комплектность средства измерений
Шунт1 шт.
Комплект токовых и потенциальных зажимов1 шт.
Руководство по эксплуатации 1 экз.
Поверка
осуществляется по МИ 1991-89 «ГСИ. Преобразователи измерительные электрических
величин. Шунты постоянного тока измерительные. Методика поверки.»
Основные средства поверки и оборудование:
- одинарно-двойной мост Р39. Используемый диапазон измерений сопротивления
1 мкОм-15 мОм, класс точности
-
от 0,2 до 0,02.
- катушка эталонная Р310 с номинальным сопротивлением 0,001 Ом, класс точности
0,01.
- источник питания постоянного тока, номинальный ток до 8 кА.
Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации «Шунты измерительные стационарные
взаимозаменяемые 75ШСА1, 75ШСВ1, 100ШСВ1, 150ШСВ1»
Нормативные и технические документы, устанавливающие требования к шунтам
измерительным стационарным взаимозаменяемым 75ШСА1, 75ШСВ1, 100ШСВ1,
150ШСВ1
1. ГОСТ 8.028-86. ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений электрического сопротивления.
2. ГОСТ 8042-93 Приборы аналоговые показывающие электроизмерительные
прямого действия и вспомогательные части к ним. Часть 8. Особые требования к
вспомогательным частям.
3. Технические условия ТУ 4229-001-16942773-2004. Шунты измерительные
стационарные взаимозаменяемые 75ШСА1, 75ШСВ1, 100ШСВ1, 150ШСВ1.
лист № 4
всего листов 4
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов, установленным законодательством РФ обязательным
требованиям.
Изготовитель
ООО предприятие «ШиП»
350010, г. Краснодар, ул. Зиповская, 5
тел./факс (861) 252-33-47
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
зарегистрирован в Государственном реестре под № 30001-10
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел./ факс: (812) 323-96-21
E-mail: Y.P.
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологииЕ.Р. Петросян
М.п.«__»_________2012 г.
