Номер госреестра:
31013-06
Наименование СИ:
Устройства детектирования
Обозначение типа:
УДМГ-100
Производитель:
ООО НПП "Доза", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.06.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 23064
об утверждении типа средств измерений
Лист № 1
Всего листов 4
Место для гарантийной
пломбы
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1109 от 29.06.2020 г.)
Устройства детектирования УДМГ-100
Назначение средства измерений
Устройства детектирования УДМГ-100 (далее – устройства) предназначены для
непрерывного измерения мощности амбиентного эквивалента дозы (МАЭД) гамма-излучения.
Описание средства измерений
В состав устройств входят два блока: блок детектирования БДМГ-100-07 и блок
сопряжения БС-11.
Блок детектирования БДМГ-100-07 предназначен для преобразования гамма-излучения в
электрические импульсы для последующей их обработки в блоке БС-11 и состоит из:
-счетчиков Гейгера-Мюллера СБМ-20 (2 штуки) – чувствительный канал;
-счетчика Гейгера-Мюллера Гамма-1 (1 штука) – грубый канал;
-высоковольтного преобразователя для питания счетчиков напряжением 400 В;
-ключа – для снятия высокого напряжения с чувствительных счетчиков при больших
загрузках;
-формирователя – для нормирования выходных сигналов и передачи их в блок
сопряжения БС-11.
Блок сопряжения БС-11 предназначен для счета импульсов с блока детектирования
БДМГ-100-07, расчета измеренной величины и передачи данных в информационные каналы
связи и обеспечения доступа к обработанной информации по линиям связи, организованным на
базе интерфейса RS-485(протокол обмена DiBUS).
Устройства могут использоваться в комплекте с ПЭВМ как самостоятельное средство
измерений, а также в составе информационно-измерительных систем, комплексов и установок
контроля параметров радиационной обстановки.

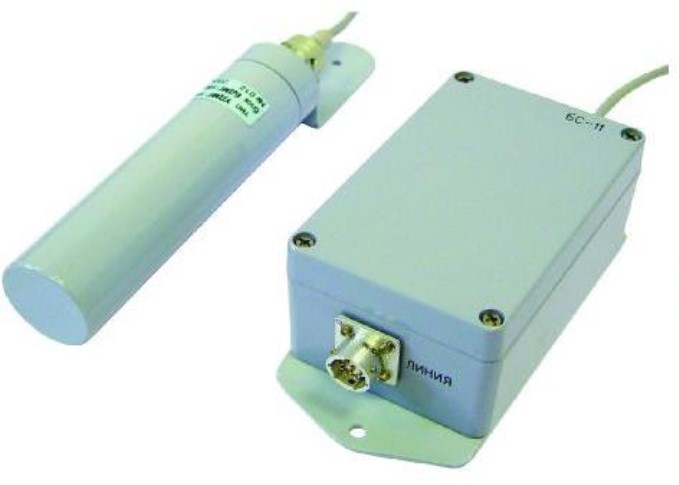

Общий вид и место пломбировки устройств представлены на рисунке 1.
Рисунок 1 – Общий вид устройства
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение (ПО) устройства состоит из прикладного (автономного)
программного обеспечения «TETRA_Сhecker», устанавливаемого на ПЭВМ, имеющего
возможность считывания текущей измерительной информации с установки и установки
(записи) параметров и констант в память установки.
Используемое программное обеспечение носит служебный характер, используется для
считывания, отображения, корректировки и записи параметров, в измерениях не участвует и на
метрологические характеристики средства измерений не влияет.
Уровеньзащитыпрограммногообеспечения«низкий»всоответствии
с Р50.2.077-2014 .
Значение
Таблица 1 - Идентификационные данные ПО
Идентификационные данные
(признаки)
Идентификационное наименование ПО:
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные, если
имеются
«TETRA_Сhecker»
3.1.39.19
150728245399C4AD2AE5532B53F990AA
MD5
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристикиЗначение характеристики
Диапазон энергий регистрируемого гамма-излучения, МэВ от 0,05 до 3,0
Диапазон измерений МАЭД гамма-излучения, Зв·ч
-1
от1·10
-7
до10
Пределы допускаемой основной относительной погрешности
измерений МАЭД гамма-излучения
±
[
20+3/Р
]
% *
Энергетическая зависимость чувствительности относительно
эффект
и
в
н
о
й
э
н
ер
гии
0,661
Мэ
В, %
,
не более
±
30
Анизотропия чувствительности, %, не более
±
35
Нестабильность показаний устройства за 24 ч непрерывной
работы в пределах, %
±
10
Время установления рабочего режима при постоянных
внешних условиях, мин., не более1
Пределы допускаемых дополнительных погрешностей
измерений при изменении воздействующих климатических
факторов относительно нормальных условий, %
±
5
* Р – безразмерная величина, численно равная измеренному значению МАЭД в мкЗв·ч
-1
40
240
Значение характеристики
12±1,2
1,5
Таблица 3 – Основные технические характеристики
Наименование характеристики
Питание осуществляется от источника постоянного тока
напряжением, В
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более:
- блока детектирования БДМГ-100-07
диаметр
высота
- блока сопряжения БС-11
длина
ширина
высота
80
64
176
Лист № 3
Всего листов 4
Значение характеристики
0,3
0,8
10000
10
Окончание таблицы 3
Наименование характеристики
Масса, кг, не более
- блока детектирования БДМГ-100-07
- блока сопряжения БС-11
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
Рабочие условия эксплуатации:
температура окружающего воздуха, °С
- для блока детектирования БДМГ-100-07 с замедлителем
- для блока сопряжения БС-11
- атмосферное давление
- относительная влажность воздуха, %
от -45 до 50
от -40 до 50
от 84 кПа до 0,2 мПа
до 98 при +35
Знак утверждения типа
наносится фотоспособом на табличку, расположенную на задней панели корпуса блока
сопряжения и типографским способом на титульные листы руководства по эксплуатации
ФВКМ.468166.009РЭ и паспорта ФВКМ.468166.009ПС.
Комплектность средства измерений
Количество
Обозначение
ФВКМ.468166.009
1 шт.
1 шт.
1 шт.
ТЕ2.328.022
ФВКМ.408844.004
ФВКМ.685631.054
АЖАХ.418291.001
АЖАХ.685661.002
ФВКМ.468166.009РЭ
ФВКМ.468166.009ПС
1 экз.
1 экз.
Таблица 4 – Комплектность средства измерений
Наименование
Устройство детектирования УДМГ- 100 в
составе:
Блок детектирования БДМГ-100-07
Блок сопряжения БС-11
Кабель связи
Преобразователь интерфейса ПИ-02
Кабель связи
Программное обеспечение «TETRA_Сhecker»
Руководство по эксплуатации
Паспорт
Монтажный комплект:
- розетка кабельная
ОНЦ-БС-1-10/14-Р12-1-В бРО.364.030ТУ
- розетка кабельная СН6П-1-10/14-Р12-1-В
ПЮЯИ.430424.005ТУ
Упаковка
Поверка
осуществляется по документу ФВКМ.468166.009РЭ «Устройства детектирования УДМГ-100».
Руководствопоэксплуатации»,Раздел4«Методикаповерки»,утвержденному
ФГУП «ВНИФТРИ» 30.08.2005 г.
Основные средства поверки:
- установка поверочная гамма-излучения УПГД-2М-Д
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых сигнализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма или наклейки.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к устройствам
детектирования УДМГ-100
ГОСТ 8.070-14 ГСИ. Государственная поверочная схема для средств измерений
поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента
дозы фотонного и электронного излучений
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия
ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования
ГОСТ 32137-2013 Совместимость технических средств электромагнитная. Технические
средства для атомных станций. Требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов
Общие технические условия
ТУ 4361-033-31867313-2005. Устройство детектирования УДМГ-100. Технические
условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие
«Доза» (ООО НПП «Доза»)
ИНН 7735542228
Адрес: 124498, г. Москва, г. Зеленоград, Георгиевский проспект, дом 5, этаж 2,
комната 49
Телефон (факс): +7 (495) 777-84-85 (+7 (495) 742-50-84)
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений»
Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рабочий
поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
