Приложение к свидетельству № 54071
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки роботизированные измерений геометрических параметров
тележек «Спрут-2»
Назначение средства измерений
Установки роботизированные измерений геометрических параметров тележек
«Спрут-2» (далее – установка) предназначены для измерений бесконтактным способом
геометрических параметров тележек грузовых вагонов.
Описание средства измерений
В принцип действия установки заложено бесконтактное измерение геометрических
параметров боковых рам в сборе с надрессорной балкой тележки, основанное на
измерении линейных размеров лазерными триангуляционными дальномерами в режиме
сканирования поверхностей, выдвигаемых в зону измерения размеров электронно-
механическими манипуляторами с позицийизмерительныхблоков, стационарно
расположенных с двух сторон тележки.
В состав установки входит оптическая система, состоящая из 12-и лазерных
триангуляционных дальномеров, что позволяет сократить время контроля, перейти от
обычных точечных измерений к контролю всей измеряемой поверхности и увеличить
информативностьпоказаний.Дальномерырасположенынадевятиэлектронно-
механических манипуляторах, доставляющих дальномеры в зону измерения шаговыми
двигателями.
Установка может быть установлена на одну из позиций конвейера ремонта тележек в
тележечном цеху, а так же на отдельно организованную позициюконтроля.
Контролируемая тележка может подаваться на позицию измерений как сверху, с помощью
кран-балки, так и сбоку по ходу движения конвейера. Устройство и расположение
измерительных блоков дает доступ к контролируемым параметрам.
Тележка грузового вагона, состоящая из надрессорной балкии боковых рам,
устанавливается на подставку позиции измерений. Установка по команде оператора с
пульта управления вычислительного комплекса начинает цикл измерений параметров
тележки. Измерение параметров скользунов и подпятника осуществляется блоком
измерителей, состоящим из четырех триангуляционных датчиков, установленных на
платформе, перемещающейся по направляющим вдоль надрессорной балки.
Измерения параметров буксовых проемов боковых рам, размеров наклонных
поверхностей надрессорной балки, размеров между фрикционными планками рессорного
проема - осуществляют восемь триангуляционных измерителей, установленных на
манипуляторах,доставляющихизмерителивзонуизмеренияпопрограмме.
Триангуляционные датчики сканируют контролируемые поверхности.
Вычислительный комплекс обрабатывает результаты сканирования измерителей и
выдает полную информацию на дисплее монитора о состоянии изношенных поверхностей
за рабочий цикл замеров. После окончания измерений механизмы установки в
автоматическом режиме занимают исходное положение.
Установка имеет возможность вести документирование, с последующей распечаткой
на бумажном носителе и осуществлять сортировку по базе боковых рам и фрикционных
клиньев.
Лист № 2
Всего листов 5
Рисунок 1 – Общий вид установок роботизированных измерений геометрических
параметров тележек «Спрут-2».

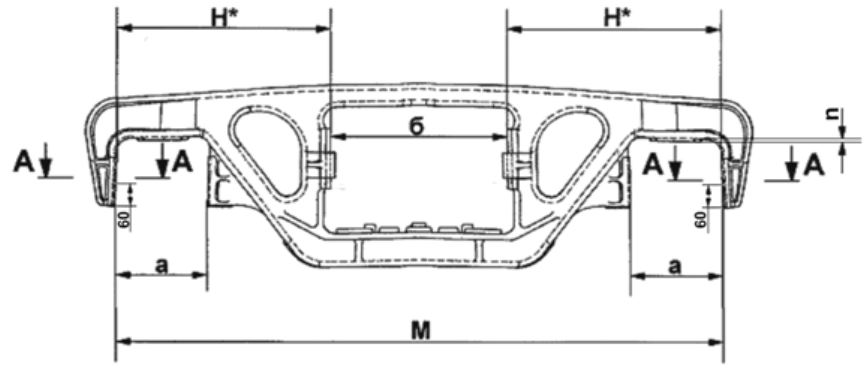

а) Боковая рама ЦНИИ-ХЗ

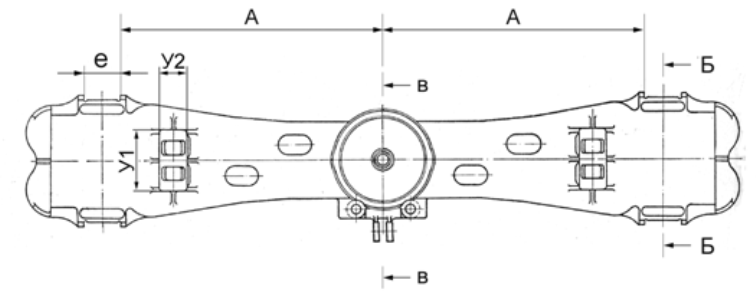

б) Надрессорная балка ЦНИИ-ХЗ

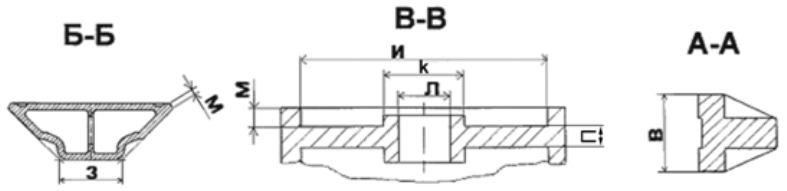

Рисунок 2 – Обозначение измеряемых параметров.
Спрут-2М
SPRUTwn
V3
sha1RSA
программного
обеспечения
ное
наименование
программного
обеспечения
(идентифика-
ционный номер)
программного
обеспечения
идентификатор
программного
обеспечения
(защитный
ключ-заглушка)
Лист № 3
Всего листов 5
Программное обеспечение
Спрут-2М представляет собой встроенное программное обеспечение (ПО), которое
позволяет осуществлять управление установки.
Идентификационные данные программного обеспечения приведены в таблице
Наименование Идентификацион-Номер версииЦифровойАлгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
50 е5 64 d1 b4 0f
51 8а 47 df 44 а5
b7 b8 12 7а
Программное обеспечение является неизменным. Средства для программирования
или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ. HASP (программа, направленная на
борьбу с нарушением авторских прав на ПО) использует 128-битное шифрование по
алгоритму AES (симметричный алгоритм блочного шифрования информации), что
предотвращает неавторизованное использование ПО.
Защитапрограммногообеспеченияустановокроботизированныхизмерений
геометрическихпараметров тележек«Спрут-2» соответствуетуровню «С»по
МИ 3286-2010.
±0,5
±1,0
±1,0
Метрологические и технические характеристики
Наименование измеряемого параметраДиапазон
измерения, мм
Пределы
допускаемой
абсолютной
погрешности, мм
±0,5
±0,5
±1,0
±1,0
±0,5
±0,5
Ширина буксового проема (размер «а»)от 331 до 345
Износ опорной поверхности боковой рамы в зоне
буксового проема относительно неизношеннойот 0 до 17
части опорной поверхности (размер «n»)
Ширина направляющих плоскостей для буксот 152 до 164
(размер «В»)
Размер между фрикционными планками (размерот 623 до 641
«б»)
Размер от плоскости установки фрикционной
планки до внешней плоскости буксового проемаот 753 до 768
(размер «Н»)
Размер между наружными направляющими
буксового проема боковой рамы (размер «М»)от 2175 до 2197
Износ боковых поверхностей призмы
надрессорной балки (размер н1, н2)от 0 до 4
Размер между ограничительными буртами
надрессорной балки (размер «е»)от 131 до 147
Расстояние от центра отверстия под шкворень до
ограничительного бурта надрессорной балкиот 943 до 959
(разность размеров «А»)
Глубина подпятника (размер «м»)от 20 до 37
Диаметр подпятника (размер «И») от 300 до 313
±0,5
±0,5
от 51 до 63
от 69 до 80
Лист № 4
Всего листов 5
±0,5
±0,5
от 15 до 35
±0,5
от 210 до237
от 90 до 112
±0,5
±0,5
от 69 до 95
±0,5
Диаметр отверстия под шкворень
(размер «л»)
Диаметр внутреннего бурта подпятника (размер
«к»)
Толщина опорной плоскости подпятника (размер
«П» )
Длина опоры скользуна ( размер «У1» )
Ширина опоры скользуна ( размер «У2» )
Высота опоры скользуна относительно опорной
плоскости подпятника
Высота опоры скользуна относительно плоскости
опоры балки на рессорный комплект
от 300 до 325
±0,5
Габаритные размеры установки, мм
- длина;
- ширина;
- высота
Масса установки, кг, не более
Диапазон рабочих температур,
o
С
Относительная влажность воздуха, %, не более
Напряжение питания, В
Частота тока питания, Гц
Степень опасности генерируемого излучения
Длина волны лазерного излучения, нм
Мощность лазерного излучения, мВт, не более
4246
2050
1200
450
от +5 до +40
80
от 323 до 418
от 49 до 50
2 класс по ГОСТ Р 50723-94
658
1
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации установок
роботизированныхизмеренийгеометрическихпараметровтележек«Спрут-2»
типографским способом и на установку методом наклейки
геометрических
шт.
Примечание
1
Комплектность средства измерений
Вкомплектпоставкиустановкироботизированныхизмерений
параметров тележек «Спрут-2» входят:
НаименованиеКоличество
Установка роботизированная измерений
геометрических параметров тележек «Спрут-2»
Паспорт
1
Руководство по эксплуатации1
Методика поверки1
экз.
экз.
экз.
Поверка
осуществляется в соответствии с документом по поверке МП trial-14 «Установки
роботизированные измерений геометрических параметров тележек «Спрут-2». Методика
поверки» утвержденным ФГУП «ВНИИМС» в декабре 2013 г.
Основные средства поверки: штангенциркули нониусные 1 класса точности по
ГОСТ 166-89, линейка поверочная по ГОСТ 8026-92.
Сведения о методиках (методах) измерений
Метод измерений изложен в документе «
Установки роботизированные измерений
геометрических параметров тележек «Спрут-2». Руководство по эксплуатации».
АЭК 39.00.000РЭ
Лист № 5
Всего листов 5
Нормативныеитехническиедокументы,устанавливающиетребованияк
установкам роботизированных измерений геометрических параметров тележек
«Спрут-2»
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств
измерений длины в диапазоне от 1∙10
-9
до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
ТУ «Установки роботизированные измерений геометрических параметров
тележек. Технические условия» АЭК 39.00.000ТУ
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
ООО «АГРОЭЛ».
390013, Россия, г. Рязань, ул. Михайловское шоссе, д. 1а
тел./факс: (4912) 50-20-21; е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66,
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
