Штангенциркули нониусные 160, 522, 530, 531, 532, 533, 534, 536, 560, ГРСИ 30891-12
Номер госреестра:
30891-12
Наименование СИ:
Штангенциркули нониусные
Обозначение типа:
160, 522, 530, 531, 532, 533, 534, 536, 560
Производитель:
Фирма "Mitutoyo Corporation", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.04.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46180
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Штангенциркули нониусные серий 160, 522, 530, 531, 532, 533, 534, 536, 560
Назначение средства измерений
Штангенциркули нониусные серий 160, 522, 530, 531, 532, 533, 534, 536, 560 (далее
- штангенциркули) предназначены для измерений наружных и внутренних линейных
размеров деталей, межцентровых расстояний, а также глубины пазов, выемок, уступов в
цехах и лабораториях всех отраслей машиностроительного комплекса.
Описание средства измерений
Штангенциркули нониусные серий 160, 522, 530, 531, 532, 533, 534, 536, 560
состоят из следующих элементов: штанги со шкалой, рамки, зажимающего элемента,
нониуса, губок с плоскими измерительными поверхностями для измерений наружных
размеров и губок с кромочными измерительными поверхностями для измерений
внутренних размеров.
Принцип работы штангенциркуля заключается в совмещении соответствующих
штрихов двух линейных шкал, одной - нанесенную на штангу, и другой – шкалу нониуса,
интервалы деления которых отличаются на определенную величину.
Штангенциркули серии 530 оснащаются губками, имеющими твердосплавное
покрытие,штангенциркулисерии531имеютгубкиизнержавеющейстали.
Штангенциркули серий 530 и 531 позволяют измерять наружные, внутренние размеры,
глубину и размеры ступенек. Малый уклон (14º) нониуса повышает точность отсчета
показаний (рис. 1)
Штангенциркулисерии 160имеют губки с закругленными измерительными
поверхностями для точных измерений наружных размеров, а также верхний и нижний
нониусы для удобства измерений, имеющие тонкое перемещение (рис. 2).
Штангенциркули серии 522 имеют конструктивную особенность в виде особого
крепления рамки на шине, позволяющей разместить в одной плоскости шкалу,
нанесённую на шину, и нониус, нанесённый на рамку (рис. 3).
Штангенциркули серии 532 оснащены тонкой подачей нониуса (рис. 4).
Штангенциркули серии 533 оснащаются стандартными илиспециальными
клювообразными стальными губками, закругленные поверхности которых предназначены
для внутренних измерений (рис. 5).
Штангенциркули серии 534 имеют губки специальной конфигурации для
измерений в труднодоступных местах (рис. 6).
Штангенциркули серии 536 (рис. 7a) имеют специальные исполнения в
зависимости от выполняемой измерительной задачи, основные из которых приведены на
рисунке 7.
Штангенциркули серий 522, 536, 560 имеют специальное конструктивное
исполнение нониуса, позволяющего избежать параллакса при снятии показаний.
На штангу каждого штангенциркуля наносится логотип Mitutoyo.
Лист № 2
Всего листов 7

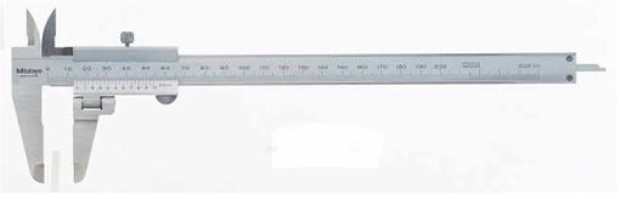

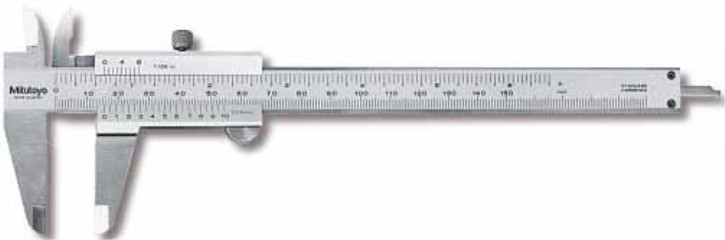

Рисунок 1 - Общий вид штангенциркулей серий 530, 531, 560

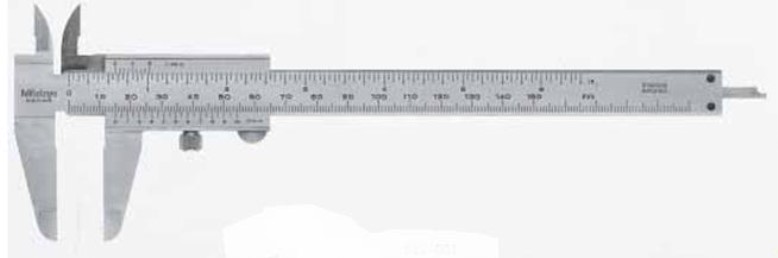

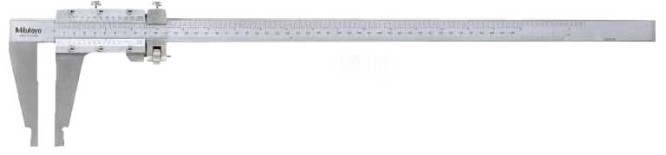

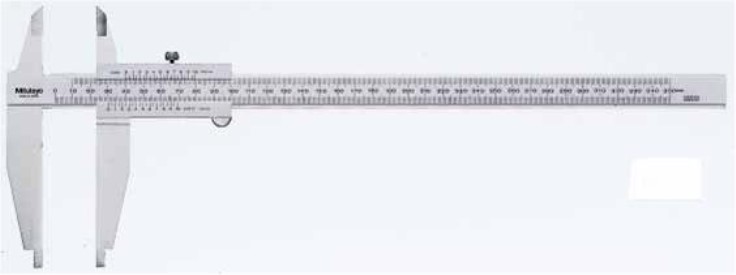

Рисунок 2 - Общий вид штангенциркуля серии 160
Рисунок 3 - Общий вид штангенциркуля серии 522

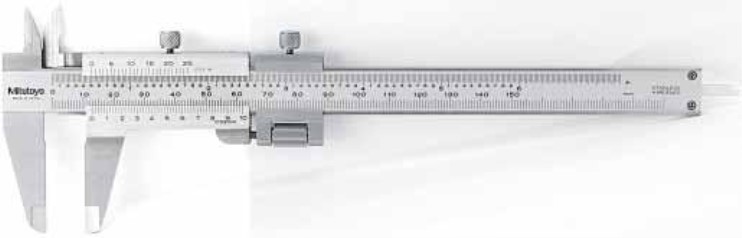

Рисунок 4 - Общий вид штангенциркуля серии 532
Рисунок 5 - Общий вид штангенциркуля серии 533
Лист № 3
Всего листов 7

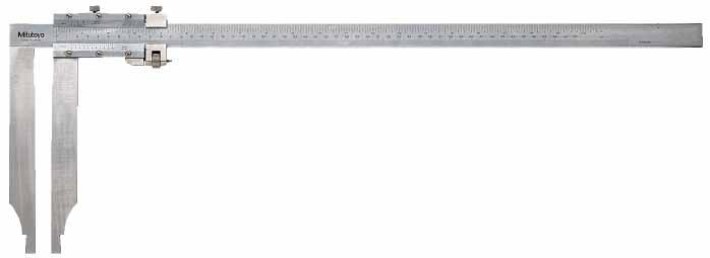

Рисунок 6 - Общий вид штангенциркуля серии 534

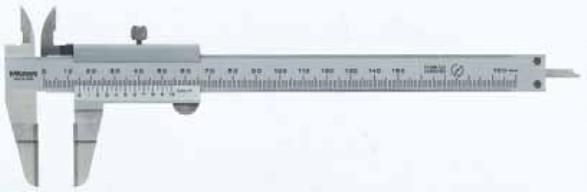

a)
b) с поворотной измерительной губкой и глубиномером

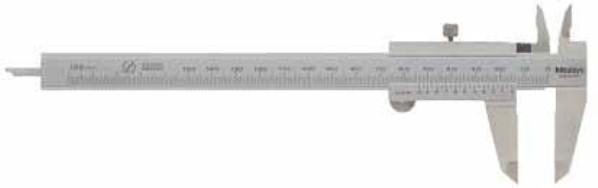

c) левостороннее исполнение для левшей
Лист № 4
Всего листов 7

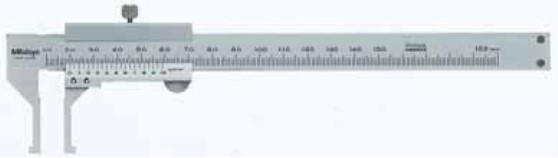

d) с губками для измерений внутренних и наружных канавок

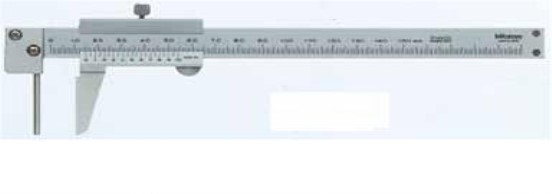

e) с губками для измерений толщины стенок деталей и
расстояний между отверстием и гранью детали

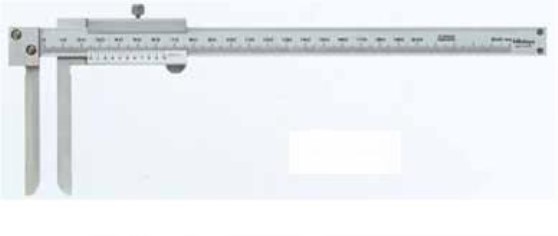

f) с длинными узкими губками для измерений внутренних размеров
g
) с короткими губками для измерений внутренних пазов
h) с короткими измерительными губками и микроподачей
Рисунок 7 - Общий вид (а) и конструктивные исполнения
штангенциркуля серии 536 (b-h)
Лист № 5
Всего листов 7
Метрологические и технические характеристики
Штангенциркули нониусные серий 160, 522, 530, 531, 532, 533, 534, 560
Тип штангенциркуля
Диапазоны измерений,
мм
Серия
160
От 0 до 200
От 0 до 300
От 0 до 450
От 0 до 600
От 0 до 1000
От 0 до 1500
От 0 до 2000
Серия
522
От 0 до 150
Серия
530
От 0 до 150
От 0 до 200
От 0 до 300
От 0 до 600
От 0 до 1000
Серия
531
От 0 до 150
От 0 до 200
От 0 до 300
Серия
532
От 0 до 130
От 0 до 180
От 0 до 280
Серия
533
От 0 до 200
От 0 до 300
От 0 до 500
От 0 до 750
От 0 до 1000
Серия
534
От 0 до 300
От 0 до 500
От 0 до 750
От 0 до 1000
Серия
560
От 0 до 150
От 0 до 200
От 0 до 300
Пределы допускаемой
абсолютной погрешности,
мм, на длине
От 0 до 150 мм
±0,03±0,05±0,03
±0,05±0,03±0,05
±0,03
0,03±0,05
От 0 до 200 мм
±0,03
±0,03
±0,05±0,03±0,05
±0,03
±0,05
±0,05
От 0 до 300 мм
±0,04
±0,04
±0,08±0,04±0,08
±0,04±0,04
±0,08±0,04±0,07
±0,08
От 0 до 450 мм
±0,05±0,1
От 0 до 500 мм
±0,1±0,06±0,13
От 0 до 600 мм
±0,05±0,1
±0,10
От 0 до 750 мм
±0,12±0,08±0,16
От 0 до 1000 мм
±0,07±0,15
±0,15
±0,15±0,1±0,20
От 0 до 1500 мм
±0,10±0,22
От 0 до 2000 мм
±0,12±0,28
0,020,05
0,020,05
0,020,05
0,020,050,02
0,020,05
0,020,05
0,020,05
±0,07
±0,07
±0,07
±0,07±0,04
±0,08
±0,07
±0,04
от 0 до 40
Цена деления шкалы
нониуса, мм
Пределы допускаемой
абсолютной погрешности
при измерении глубины и
внутренних размеров, мм
Диапазон рабочих
температур,
°
С
Масса, кг
от 0,2 до 10,2
0,145
от 0,145 до 3,3
от 0,142 до 0,350от 0,165 до 0,395
от 0,22 до 3,3
от 0,46 до 3,7
от 0,133 до 0,374
Лист № 6
Всего листов 7
Штангенциркули нониусные серии 536
Пределы допускаемой
абсолютной
погрешности при
измерении наружных и
внутренних размеров, мм
на длине:
0,05
0,02
от 0 до 40
Тип штангенциркуля
серии 536
Разметочный, для
левшей, с тонкими
измерительными
губками
С заостренными
измерительными
поверхностями
С губками
для
измерений
наружных
канавок
С регулируемой
измерительной
губкой
Для
измерений
толщины
стенок
С
длинными
узкими
губками
С губками
для
измерений
внутренних
канавок
С короткими
измерительными
губками
Диапазоны
измерений, мм
от 0 до 150
от 0 до 200
от 0 до 300
от 0 до 150
от 0 до 150
С регулируемой
измерительной
губкой;
с наклонной
измерительной
губкой
от 0 до 150
от 0 до 200
от 0 до 300
от 10 до 150
от 10 до 200
от 10 до 300
от 0 до 150
от 10 до200
от 10 до 150
от 20 до 150
от 30 до 300
от 70 до 450
от 70 до 600
от 0 до 200
±0,05±0,05±0,05
±0,05
±0,05
±0,05 ±0,05
±0,05
±0,03
±0,05±0,05
±0,08
±0,08
±0,08
±0,10
±0,12
от 0 до 150±0,05
от 10 до 150
от 20 до 150
от 0 до 200±0,05
от 10 до 200
от 0 до 300±0,08
от 10 до 300
от 30 до 300
от 70 до 450
от 70 до 600
Цена деления шкалы
нониуса, мм
Диапазон рабочих
температур,
°
С
Масса, кгот 0,14 до 0,40,1680,14от 0,15 до 0,4от 0,14 до 0,320,150,21от 0,13 до 1,43от 0,17 до 0,2
Лист № 7
Всего листов 7
Знак утверждения типа
Знак утверждения типа наносят на титульный лист паспорта прибора типографским способом.
Комплектность средства измерений
1.Штангенциркули нониусные серий 160, 522, 530, 531, 532, 533, 534, 536, 560 (одной серии
или нескольких).
2.Насадка для измерений глубины (для штангенциркулей с глубиномером кроме серии 522).
3.Мягкий футляр.
4.Паспорт (в зависимости от серии).
5.Методика поверки.
Поверка
осуществляется в соответствии с документом по поверке «Штангенциркули нониусные серий 160,
522, 530, 531, 532, 533, 534, 536, 560. Методика поверки», утвержденным ГЦИ СИ ФГУП
«ВНИИМС» в сентябре 2011 г. и включенным в комплект поставки штангенциркулей.
Основные средства поверки:
- меры длины концевые плоскопараллельные 5-го разряда по МИ 1604-87 или класса точности
3 по ГОСТ 9038-90.
Сведения о методиках (методах) измерений
Метод измерений приведен в разделе 7 «Порядок работы» паспорта «Штангенциркули
нониусные Mitutoyo серий 160, 522, 530, 531, 532, 533, 534, 536, 560».
Нормативные и технические документы, устанавливающие требования к штангенциркулям
нониусным серий 160, 522, 530, 531, 532, 533, 534, 536, 560
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в
диапазоне 1·10
-6
…50 м и длин волн в диапазоне 0,2 … 50 мкм».
Техническая документация фирмы Mitutoyo Corporation, Япония.
Рекомендации по областям применения в сфере государственного регулирования обеспечения
единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным.
Изготовитель
Фирма Mitutoyo Сorporation, Япония
Адрес: 20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-0012, Japan
Ph 81(044)813-8230, Fax 81(044)813-8231
Заявитель
Фирма Mitutoyo Europe GmbH, Германия
Borsigstraße, 8-10, 41469 Neuss Germany
Tel. +49 (0) 2137 102-0 Fax. +49 (0) 2137 8685; E-mail:
Испытательный центр
Государственный центр испытаний средств измерений ГЦИ СИ ФГУП «ВНИИМС»,
г. Москва. Аттестат аккредитации № 30004-08 от 27.06.2008 г.
Адрес: 119361, г. Москва, ул.Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66; E-mail:
, сайт:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
«___»_______________ 2012 г.
м.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 25387-03 | Штангенциркули | ШЦ-II | АО "Ставропольский инструментальный завод" (СтИЗ), г.Ставрополь | 1 год | Перейти |
| 260-01 | Штангенциркули | ШЦ-1-125-0,1 | ОАО "Калибр", г.Москва | 1 год | Перейти |
| 62372-15 | Штангенциркули торговой марки "INSIZE" | Нет данных | Фирма "Insize Co., Ltd.", Китай | 1 год | Перейти |
| 76249-19 | Штангенциркули специальные | 309, 316 | Фирма "Asimeto (Guangzhou) Inc.", Китай | 1 год | Перейти |
| 36217-07 | Штангенциркули с цифровым отсчетом | TESA INTERAPID Light | Фирма "TESA SA", Швейцария | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
