Номер госреестра:
30890-12
Наименование СИ:
Расходомеры воздуха цифровые
Обозначение типа:
DA-100
Производитель:
Фирма "Merck KGaA", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.05.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46563
об утверждении типа средств измерений
лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры воздуха цифровые DA-100
Назначение средства измерений
Расходомеры воздуха цифровые DA-100 предназначены для измерения объемного
расхода и температуры воздуха при проведении поверки и калибровки пробоотборников
воздуха типа MAS-100.
Описание средства измерений
Расходомер воздуха цифровой DA-100 работает по принципу турбинных расходоме-
ров: поток воздуха, проходя через расходомер DA-100, приводит во вращение турбинку. Уг-
ловая скорость турбинки преобразуется с помощью оптического датчика в электрические
импульсы, частота которых пропорциональна объемному расходу воздуха. Температура воз-
духа измеряется встроенным датчиком температур.
Расходомер воздуха DA-100 состоит из следующих основных узлов: узла крепления
на пробоотборнике, датчика объемного расхода воздуха (турбинка), встроенного датчика
температуры,системы электропитания и микропроцессорного блока, включающего
контрольную панель с клавишами управления.
Все устройство смонтировано в едином корпусе.

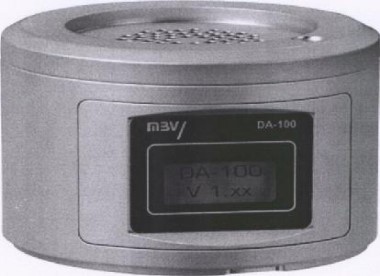

Внешний вид расходомера воздуха цифрового DA-100
Метрологические и технические характеристики
100
Номинальное значение измеряемого объемного расхода,
воздуха, дм
3
/мин (л/мин)
Диапазон измерений объемного расхода воздуха, дм
3
/мин (л/мин)
от 95 до 105
±1,5
от 0 до 40
Пределы допускаемой относительной погрешности измерений
объемного расхода воздуха, %
Диапазон измерений температуры воздуха,
0
С
Пределы допускаемой абсолютной погрешности измерений тем-
пературы воздуха,
0
С
±2,0
Лист № 2
Всего листов 3
0,1
Дискретность индикации значений объемного расхода воздуха,
дм
3
/мин (л/мин)
Дискретность индикации значений температуры воздуха,
0
С
0,5
9,0
не более 1
не более 85
не более 110
не более 0,9
Электрическое питание
- батарея типа «Крона», напряжение, В
Потребляемая мощность, Вт
Габаритные размеры, мм
- высота
- диаметр
Масса, кг
Условия эксплуатации:
- температура окружающего воздуха,
0
С
- относительная влажность воздуха, %
- атмосферное давление, кПа
Дисплей
Подвеска турбинная
Материал
от 0 до 40
не более 80
от 84 до 106,7
алфавитно-цифровой
ЖКИ
2 строки 8 символов
магнитная
(запатентованная)
анодированный
алюминий
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
количество
1 шт.
1 шт.
1 шт.
1 экз.
№ п/пНаименование
1Расходомер воздуха цифровой DA-100
2Сумка
3Силиконовое калибровочное кольцо для преоб-
разователя DA-100
4 Руководство по эксплуатации «Расходомеры
воздуха цифровые DA-100»
5Методика поверки МП РТ 1606-2011 «Расходо-
меры воздуха цифровые DA-100»
1 экз.
Поверка
осуществляется по документу МП РТ 1606-2011 «Расходомеры воздуха цифровые DA-100.
Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 30 ноября 2011 года.
Основные средства поверки (эталоны):
- установка расходомерная поверочная УРП-40. Пределы допускаемой относи-
тельной погрешности измерения расхода воздуха ± 0,5 %;
- термометр типа ТЛ-4 ГОСТ 28498 ц.д. 0,1
0
С, 3-й разряд.
Сведенияометодиках (методах) измерений
Методика измерений приведена в разделе 7 руководства по эксплуатации расходомеров
воздухацифровыхDA-100.
Лист № 3
Всего листов 3
Нормативные и технические документы, устанавливающие требования к расходомерам воз-
духацифровымDA-100
1 ГОСТ Р 8.618-2006 ГСИ «Государственная поверочная схема для средств измерений
объемногоимассовогорасходовгаза».
2 ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процес-
сов. Общие технические условия.
3 Техническая документация фирмы-изготовителя "Merck KGaA", Германия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Оказание услуг по обеспечению единства измерений.
Изготовитель
Фирма "Merck KGaA», Германия
Germany Frankfurter Str.250, 64293 Darmstadt
Phone +49 6151-72-0000, fax +49 0 6151-72-2000,
Заявитель
Представительство фирмы «МЕРК КГаА» (Германия),
Адрес: 125445, РФ, г. Москва, ул. Смольная, д. 24 Д
Тел: +7(495) 937-33-04. Факс: +7(495)931-91-91.
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
Регистрационный номер в Государственном реестре 30010-10
Адрес: 117418 г. Москва, Нахимовский пр., 31,
Тел. (495)544-00-00, E-mail:
Е.Р. Петросян
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.П.
«____»________2012 г.
