Колонки топливораздаточные Нара 4000, ГРСИ 30841-11

Смотреть ГРСИ
30840-05

Номер госреестра:

30841-11

Наименование СИ:

Колонки топливораздаточные

Обозначение типа:

Нара 4000

Производитель:

ЗАО "Нара", г.Серпухов

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

14.02.2016

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № _42128_

об утверждении типа средств измерений

лист № 1

всего листов

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки топливораздаточные Нара 4000

Назначение средства измерений

Колонки топливораздаточные Нара 4000 (далее – колонка) предназначены для

измерений объема топлива (бензин, керосин, дизельное топливо) с вязкостьюот 0,55 до

40 мм

/с (сСт) при выдаче его в топливные баки транспортных средств с учетом требований

учетно-расчетных операций.

Описание средства измерений

Колонки выполняются в двух вариантах: в виде отдельных функциональных блоков или

в одном корпусе.

Принцип действия колонок состоит в следующем: топливо из резервуара через

приемный клапан и фильтр предварительной очистки, моноблок ЗАО «Нара» или фирмы

«TOMINAGAMFG. CO», Япония и электромагнитный клапан «Danfoss», Дания, подается в 4-х

поршневой измеритель объема ПЖ4-25 с датчиком расхода ДРТ ЗАО «Нара» или измеритель

объема FM 1 с датчиком расхода фирмы «TOMINAGAMFG. CO», Япония, из которого через

электронное отсчетное устройство «Топаз 106» с пультом дистанционного управления «Топаз

103»производства ООО «Топаз-Электро» г. Волгодонск, и раздаточный шланг с пистолетом

поступает в бак транспортного средства.

В колонках реализован прямой метод непосредственной оценки объема топлива

измерителем объема топлива, проходящего через колонку, в единицах объема.

При протекании топлива через измеритель объема возникает разность давлений на его

входе и выходе, под действием которойпоршень совершает возвратно-поступательное

движение, топливо при этом вытесняется из измерительной камеры.

Поступательное движение поршней вместе с кулисами преобразуется во вращательное

движение коленчатого вала, которое через соединительную муфту передается на вал датчика

расхода топлива.

Вращательное движение вала датчика преобразуется в последовательность электрических

импульсов, поступающих в отсчетное устройство.

Колонки осуществляют подачу топлива из хранилища, измерение и индикацию его

объема. Задание дозы топлива и включение колонок производится оператором дистанционно от

системы управления, в составе которой используется контрольно-кассовая машина, включенная в

Государственный реестр ККМ

Установка показаний на цифровом табло указателя разового учета выданного объема

топлива в положение нуля производится автоматически при снятии раздаточного крана с

колонки.

Колонки могут быть с встроенным насосом или погружным. При использовании

погружного насоса давление на входе в колонку – не менее 0,2 МПа.

Колонки выпускаются следующих модификаций:

С111; С121; С122; С211; С211д; С221; С222; С233; С242; С244; С322; С411; С411д; С422;

С511; С511д; С522; В242; В244; В263; В284,

где – С – колонка с креплением раздаточного рукава с помощью вертикальной штанги;

В – колонка с верхним креплением раздаточного рука

лист № 2

всего листов

Первая цифра:

1 – колонка выполнена в одном корпусе, с номинальным расходом топлива 50 л/мин;

2 –колонкавыполненараздельными блоками, сноминальнымрасходомтоплива50 л/мин;

3 – колонка выполнена раздельными блоками, с номинальным расходом топлива

50 л/мин и 80 л/мин;

4 – колонка выполнена раздельными блоками, с номинальным расходом топлива 80 л/мин;

5 - колонка выполнена в одном корпусе, с номинальным расходом топлива 80 л/мин.

Вторая цифра – количество раздаточных рукавов, от одного до восьми.

Третья цифра – количество выдаваемых продуктов, от одного до четырех.

д - колонка с дополнительным раздаточным рукавом, расположенным на отдельной

стойке.

Дополнительное обозначение (последняя буква в обозначении модификации):

А – насосный моноблок и измеритель ПЖ4-0,25 ЗАО «Нара»;

Б - насосный моноблок и измеритель объема FM 1 фирмы «TOMINAGAMFG. CO»,

Япония;

NP- насосный моноблок Alublok 2000 и измеритель объема Autoset 500 производства

фирмы «DresserWaynePignonе s.p.a», Италия, или измеритель объема АЗТ;

Н – колонка предназначена для работы с погружным насосом.

Отсутствие дополнительного обозначения: раздельное размещение сборочных единиц

(насоса, газоотделителя, фильтра).

Общий вид колонки представлен на рисунке 1.

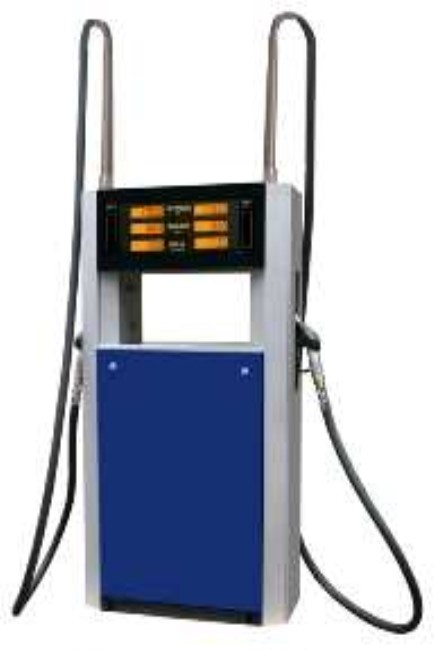

Рисунок 1.1

Общий вид колонки топливораздаточной Нара 4000,

выполненной в одном корпусе

лист № 3

всего листов

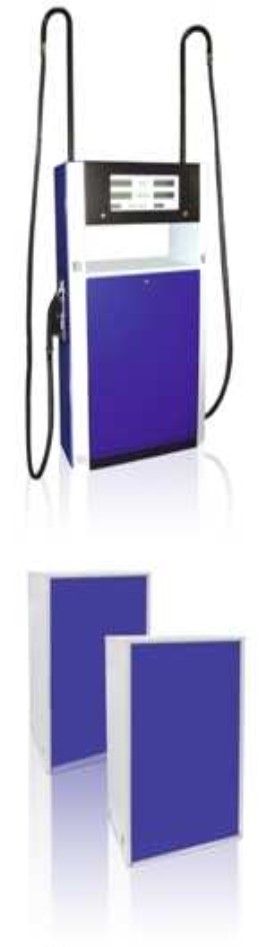

Рисунок 1.2

Общий вид колонки топливораздаточной Нара 4000,

Выполненной раздельными блоками

Вколонкахпредусмотреноопломбированиеизмерителяобъемапоршневого,

микропроцессора электронного отсчетного устройства и указателя суммарного учета.

Схемы пломбирования представлены на рисунках 2.1 – 2.6

лист № 4

всего листов

Рисунок 2.1

Схема пломбирования датчика расхода ДРТ

с измерителем объема ЗАО «Нара»

Рисунок 2.2

Схема пломбирования

измерителя объема поршневого ПЖ4-25 ЗАО «Нара»

лист № 5

всего листов

Рисунок 2.3

Схема пломбирования расходомера FM 1

фирмы «TOMINAGAMFG. CO», Япония.

Регулировочное

колесико

лист № 6

всего листов

ÕÕ

1 – пломба электронной юстировки

( клеймо поверителя );

2 – номерная пломба наклейка «СиЛ-Лэйблз-2 СК 20х38»

Рисунок 2.4

Схема пломбирования микропроцессора

отсчетного устройства ЗАО «Нара»

лист № 7

всего листов

Пломбаизготовителя

Винт

пломбировочный

1 – пломба поверителя

Рисунок 2.5

Схема пломбирования микропроцессора

отсчетного устройства «Топаз»

Рисунок 2.6

Схема пломбирования датчика расхода ДРТ ЗАО «Нара»

лист № 8

всего листов

Метрологические и технические характеристики

дозы выдачи

приведены в

Значения номинального (Q

ном

) и наименьшего (Q

наим

) расхода, минимальной

топлива (V

мин

), количества раздаточных рукавов и количества видов топлива

таблице 1.

Таблица 1

Модификация

ном

наим

мин

л/мин л/мин Л

С111

С121

С122

С211

С211д

С221

С222

С233

С242

С244

С322

Количество

раздаточных

рукавов

Количество

видов

топлива

С411

С411д

С422

С511

С511д

С522

В242

В244

В263

В284

50* ± 552

50* ± 5 /5/82/10

80 ± 8

80 ± 8810

50* ± 552

* - при одновременной выдаче топлива одной марки через два крана номинальный

расход – 40 л/мин

±0,25

±0,5

|0,25|

Пределы допускаемой основной относительной погрешности при

температуре окружающей среды и топлива (20±5)

С, %

Пределы допускаемой относительной погрешности при температу-

ре*, отличной от (20±5)

С, в пределах температур окружающей

среды и топлива от минус 40

С до от плюс 50

С, %

Сходимость показаний, %, не более

Верхний предел показаний указателя разового учета**

- выданного объема топлива, л

- цены за 1 литр, руб.

- стоимости выданной дозы, руб.

Верхний предел показаний указателя суммарного учета, л

999,99

99,99

9 999,99

999 999

лист № 9

всего листов

0,01

60, (20 по заказу)

0,55

1,1

Дискретность показаний указателя разового учета:

- выданного объема топлива, л

- цены за 1 литр, руб.

- стоимости выданной дозы, руб.

Дискретность показаний указателя суммарного учета топлива, л

Номинальная тонкость фильтрования, мкм

Длина раздаточного крана, м, не менее

Мощность привода насоса на один раздаточный рукав, кВт:

- для колонок с номинальным расходом 50 л/мин

- для колонок с номинальным расходом 80 л/мин

Напряжение электропитания, В

380

−

Габаритные размеры, масса и исполнение

Средний срок службы, лет

Средняя наработка на отказ, ч

приведены

в таблице 2

7000

Колонки применяются для эксплуатации при температуре окружающего воздуха от минус 40

до плюс 50

С, относительной влажности от 30 % до 100 % и температуре выдаваемого топлива от

минус 40

С до плюс 35

С для бензина и от минус 40

С до плюс 50

С для керосина и

дизельного топлива (или температуры помутнения или кристаллизации топлива).

*- Колонки Нара 4000 с гидравликой фирмы «TOMINAGAMFG. CO», Япония (дополнительная

буква Б в обозначении модификации), применяются для эксплуатации при температуре

окружающего воздуха от минус 25

С до плюс 40

С, относительной влажности от 30% до

100%.

**- по заказу потребителя на колонке может быть установлено отсчетное устройство с

индикацией только объема выданного топлива с верхним пределом указателя разового учета –

999,99 л или 999 л.

лист № 10

всего листов 12

Модифика

ция

колонки

Исполнение 1

Таблица 2

заправочный

Исполне-

ние 1

Насосно-

измерительный

блок

800х460х1100

С111

С121

С122

С211

С211д

С221

С222

С233

С242

С244

С322

С411

С411д

С422

С511

С511д

С522

В242

В244

В263

В284

950х460х2400

-----------

950х460х2400

----

Габаритные размеры, мм, не более

Исполнение 2

Информационно-

Дополнительно

заправочный блок

блок

950х460х2400-

950х460х2400 320х260х2400

950х460х2400-

950х460х2400

950х460х2400320х260х1100

950х460х2400 -

-320х260х2400

- -

1300х700х2400-

630х570х1100

Информационно-

заправочный

блок

340-

- 160

160

- 160

160

340-

370

Масса, кг, не более

Исполнение 2

ДополнительноНасосно-

заправочный измеритель-Общая

блокный блок

---

- 115 275

50 115 325

- 200 360

- 2х115 390

- 3х180 700

- 2х180 520

- 4х115 620

- 2х180 520

- 180 340

50 180 390

- 2х180 520

- - -50

- 390 - -

-2х180730

-4х115830

-3х180910

-4х180 1090

лист № 11

всего листов 12

Знак утверждения типа

Знакутверждениятипананоситсянамаркировочнуютабличкуколонки

фотографическим способом и на титульный лист Руководства по эксплуатации типографским

способом.

Комплектность средства измерений

1 Колонка (модификация по заказу)

2 Запасные части и принадлежности

3 Руководство по эксплуатации колонки

4 Эксплуатационная документация на принадлежности

- 1 шт.

- 1 комплект

- 1 экз.

- по 1 экз.

Поверка

осуществляется по МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика

поверки».

Основное поверочное оборудование:

- при первичной поверке – мерники 2-го разряда вместимостью 2, 5, 10, 20, 50, 100 л с

основной погрешностью не более ± 0,08% по ГОСТ 8.400-80;

- при периодической поверке – мерники 2-го разряда вместимостью 10, 20, 50, 100 л с

основной погрешностью не более ± 0,1% по ГОСТ 8.400-80.

Сведения о методиках (методах) измерений

В колонках реализован прямой метод непосредственной оценки объема топлива

измерителем объема топлива, проходящего через колонку, в единицах объема.

Метод измерения изложен в Руководствах по эксплуатации на колонки.

Нормативныедокументы,устанавливающиетребованиякколонкам

топливораздаточным Нара-4000

1 ГОСТ 9018-89 «Колонки топливораздаточные. Общие технические условия».

2 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений

объема и массы жидкости».

3 МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки».

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

- осуществление торговли и товарообменных операций, выполнение работ по расфасовке

товаров в соответствии с ч. 3 Федерального закона «Об обеспечении единства измерений» №

102-ФЗ от 26.06.2008 г., п. 7 статьи 1.

Изготовитель

Закрытое Акционерное Общество «Нара» (ЗАО «Нара»),

142207, Московская обл., г. Серпухов, Полевая, д.1

тел.: 8 (4967) 39-67-83, факс: +7 (495) 665-03-99

Е-mail: azt@trknara.ru

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
16416-97	Колонки топливораздаточные	STAR-ULTRA серии SU600 мод. 611, 622, 623, 633, 634, 635, 645, 646	Фирма "Dresser Wayne AB", Швеция	1 год	Перейти
15680-96	Колонки топливораздаточные	SU 861, SU 862	Фирма "Meksan", Турция	1 год	Перейти
22505-04	Колонки раздаточные сжиженного газа	INTENS-PA-Y-x-x-x-x	Фирма "Innovation and Technology Systems INTENS GmbH", Люксембург	1 год	Перейти
33612-06	Колонки раздаточные сжиженного углеводородного газа	НАРА LPG 1000	ЗАО "Нара", г.Серпухов	1 год	Перейти
15219-96	Колонки топливораздаточные	2022, 2024, 2026	Фирма "Tokheim Inc.", США	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуКолонки топливораздаточные Нара 4000ГРСИ 30841-11

Заказать поверку
Колонки топливораздаточные Нара 4000
ГРСИ 30841-11
