Толщиномеры ультразвуковые Булат 5, Булат 5У, Булат 5УП, ГРСИ 30731-11

Смотреть ГРСИ
30730-05

Номер госреестра:

30731-11

Наименование СИ:

Толщиномеры ультразвуковые

Обозначение типа:

Булат 5, Булат 5У, Булат 5УП

Производитель:

ООО "КОНСТАНТА", г.С.-Петербург

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

22.07.2016

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 43263/1

об утверждении типа средств измерений

лист № 1

всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Толщиномеры ультразвуковые Булат 5, Булат 5У, Булат 5УП

Назначение средства измерений

Толщиномеры ультразвуковые Булат 5, Булат 5У, Булат 5УП (далее - толщиномеры)

предназначены для измерений толщины изделий из конструкционных металлических

сплавов и изотропных неметаллических материалов при одностороннем доступе к ним с

использованием преобразователей серии П112.

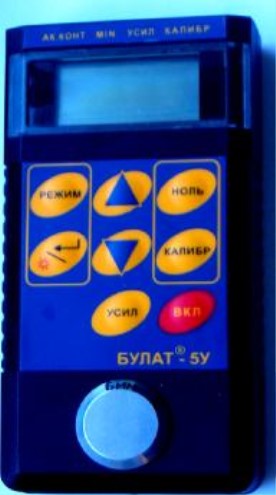

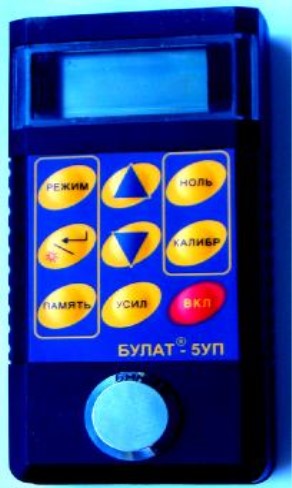

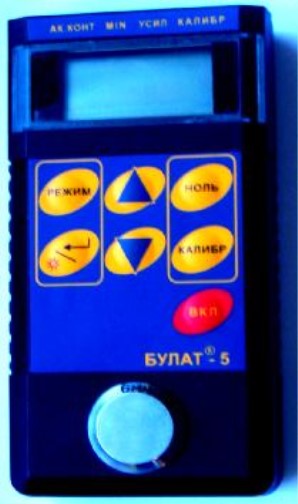

Рисунок 1

Описание средства измерений

Принцип работы толщиномеров основан на ультразвуковом импульсном эхо-методе

измерения, который использует свойства ультразвуковых колебаний (УЗК) отражаться от

границы раздела сред с разными акустическими свойствами.

Толщиномеры состоят из электронного блока обработки информации и преобразо-

вателей (рисунок 1).

Установочная мера

лист № 2

всего листов 6

Электронный блок толщиномеров вырабатывает запускающий импульс, подавае-

мый на излучающую пластину акустического преобразователя, которая излучает импульс

УЗК через линию задержки в изделие. Импульс УЗК распространяется в изделии до внут-

ренней поверхности изделия, отражается от нее, распространяется в противоположном

направлении и, пройдя линию задержки, принимается приемной пластиной. Время рас-

пространения УЗК связано с толщиной изделия. Принятый импульс усиливается и пода-

ется на вход блока обработки информации, который формирует цифровой код, пропорцио-

нальный времени распространения импульса в изделии с учетов времени распростране-

ния в линиях задержки, после чего встроенная микро-ЭВМ вычисляет толщину измеряе-

мого изделия. Блок обработки информации состоит из корпуса, на верхней крышке кото-

рого расположены клавиатура, дисплей и установочная мера, на торцевой поверхности -

разъемы для подключения преобразователей и в Булат 5УП разъем для подключения кабе-

ля связи с компьютером. На дисплее отображаются результаты измерений.

Установочная мера жестко закреплена на корпусе блока обработки информации.

Имеет толщину 6 мм и применяется для юстировки отсчетного устройства толщиномера.

Питание толщиномеров осуществляется от батареи питания с номинальным напря-

жением 9 В.

Булат 5 отличается от Булат 5У и Булат 5УП дискретностью отсчета, отсутствием

режима регулировки усиления. Булат 5 и Булат 5У отличаются от Булат 5УП типом дис-

плея и отсутствием режима записи, чтения и передачи результатов измерений на компью-

тер.

Для переноски толщиномеров предназначен съемный держатель, крепящийся к

торцевой крышке блока обработки информации съемным винтом.

Возможно подключение толщиномеров Булат 5УП к разъему порта СОМ1 или

СОМ2 компьютера с использованием переходного кабеля.

Наименование

программного

обеспечения

Идентификаци-

онное наимено-

вание про-

граммного

обеспечения

Номер версии

(идентификаци-

онный номер)

программного

обеспечения

Цифровой иденти-

фикатор программ-

ного обеспечения

(контрольная сумма

исполняемого кода)

Алгоритм вы-

числения циф-

рового иденти-

фикатора про-

граммного

обеспечения

П.5*

П.5.08

У.5**

У.5.08

2.05

Constanta-Data***

Булат 5УП

2.05.10

Constanta-Data

1.9

CRC32

0x6c8c67b0

Программное обеспечение

Толщиномеры имеют встроенное программное обеспечение (далее ПО) для Булат 5

– П.5, для Булат 5У – У.5, для Булат 5УП – 2.05 и дополнительно для толщиномера ультра-

звукового Булат 5УП в комплект поставки входит ПО Constanta-Data для передачи и

обработки данных.

Таблица 1

Примечания:

*для Булат 5;

**для Булат 5У;

*** для Булат 5УП.

Защита программного обеспечения от непреднамеренных и преднамеренных изме-

нений соответствует уровню «А» по МИ 3286-2010.

лист № 3

всего листов 6

Метрологические и технические характеристики

1. Диапазон измерений толщины, мм:

для преобразователя П112-10-6/2-А-010,8 – 10;

для преобразователя П112-10-6/2-А-020,6 – 20;

для преобразователя П112-10-4х4-Б-010,8 – 50;

для преобразователя П112-10-4х4-Б-020,5 – 50;

для преобразователя П112-5-10/2-А-011,5 – 75;

для преобразователя П112-5-10/2-А-02 1,0 – 100;

для преобразователя П112-5-6/2-А-011,0 – 30;

для преобразователя П112-5-6/2-А-021,2 – 30;

для преобразователя П112-5-12/2-Б-01 1,5 – 200;

для преобразователя П112-5-12/2-Б-02 1,0 – 300;

для преобразователя П112-2,5-12/2-Б-01 2,0 – 200;

для преобразователя П112-2,5-12/2-Б-02 1,0 – 300;

для преобразователя П112-5-12/2-Т-01 1,0 – 100;

для преобразователя П112-10-6/2-Т-010,8 – 10.

2. Дискретность отсчета, мм:

для толщиномеров Булат 5У, Булат 5УП:

- для диапазона измерений (0,50

99,99) мм0,01; 0,1;

- для диапазона измерений (100,0

300,0) мм 0,1;

для толщиномеров Булат 5 0,1.

3. Пределы допускаемой основной абсолютной погрешности измерений толщины при из-

мерении образцов с шероховатостью поверхности Rz ≤10 мкм и радиусом кривизны не

менее 200 мм, мм:

- при дискретности отсчета 0,01 мм

(0,002h + 0,03);

- при дискретности отсчета 0,1 мм

(0,002h + 0,1),

где h – номинальное значение толщины, мм.

4. Пределы допускаемой дополнительной абсолютной погрешности измерений толщины

при температурах от минус 10 до плюс 15

С и от плюс 25 до плюс 50

С, мм:

- при дискретности отсчета 0,01 мм

(0,002h + 0,03);

- при дискретности отсчета 0,1 мм

(0,002h + 0,1),

где h – номинальное значение толщины, мм.

5. Пределы допускаемой дополнительной абсолютной погрешности измерений толщины при

шероховатости поверхности изделий Rz в зоне измерения представлены в таблице 2.

Таблица 2

Тип преобразователяЗначение па- Пределы допускаемой дополни-

раметраше- тельной абсолютной погрешно-

роховатости,сти измерений толщины, мм, при

мкм дискретности отсчета

0,01 мм0,1 мм

1234

П112-10-6/2-А-01, П112-10-6/2-А-02 10<Rz≤80 ±0,05 ±0,1

П112-10-4х4-Б-01, П112-10-4х4-Б-02 ±0,05 ±0,1

П112-5-10/2-А-01, П112-5-10/2-А-02 ±0,10 ±0,1

П112-5-6/2-А-01, П112-5-6/2-А-02 ±0,10 ±0,1

П112-5-12/2-Б-01, П112-5-12/2-Б-02 ±0,15 ±0,2

П112-2,5-12/2-Б-01, П112-2,5-12/2-Б-02 ±0,15 ±0,2

П112-5-12/2-Т-01 ±0,15 ±0,2

П112-10-6/2-Т-01 ±0,05 ±0,1

0,22;

0,08.

лист № 4

всего листов 6

Продолжение таблицы 2

1234

П112-10-6/2-А-01, П112-10-6/2-А-02 80<Rz≤320 ±0,10 ±0,1

П112-10-4х4-Б-01, П112-10-4х4-Б-02 ±0,10 ±0,1

П112-5-10/2-А-01, П112-5-10/2-А-02 ±0,15 ±0,2

П112-5-6/2-А-01, П112-5-6/2-А-02 ±0,20 ±0,2

П112-5-12/2-Б-01, П112-5-12/2-Б-02 ±0,20 ±0,2

П112-2,5-12/2-Б-01, П112-2,5-12/2-Б-02 ±0,20 ±0,2

П112-5-12/2-Т-01 ±0,20 ±0,2

П112-10-6/2-Т-01 ±0,10 ±0,1

6. Минимально допускаемый радиус кривизны поверхности, мм:

- для преобразователей П112-10-6/2-А-01, П112-10-6/2-А-02, П112-10-4х4-Б-01,

П112-10-4х4-Б-02, П112-5-6/2-А-01, П112-5-6/2-А-02, П112-10-6/2-Т-0110;

- для преобразователей П112-5-10/2-А-01, П112-5-10/2-А-02, П112-5-12/2-Б-01,

П112-5-12/2-Б-02, П112-2,5-12/2-Б-01, П112-2,5-12/2-Б-02, П112-5-12/2-Т-0120.

7. Пределы допускаемой дополнительной абсолютной погрешности измерений толщины при

измерении образцов с цилиндрической поверхностью в таблице 3.

Таблица 3

Тип преобразователя Радиус кри- Пределы допускаемой допол-

визны, мм нительной абсолютной погреш-

ности измерений толщины, мм,

при дискретности отсчета

0,01 мм0,1 мм

П112-10-6/2-А-01, П112-10-6/2-А-0210≤r<200±0,05±0,1

П112-10-4х4-Б-01, П112-10-4х4-Б-02 ±0,05±0,1

П112-5-6/2-А-01, П112-5-6/2-А-02 ±0,10±0,1

±0,1

П112-10-6/2-Т-01±0,05

П112-5-10/2-А-01, П112-5-10/2-А-02 20≤r<200±0,10

П112-5-12/2-Б-01, П112-5-12/2-Б-02±0,10

П112-2,5-12/2-Б-01, П112-2,5-12/2-Б-02±0,10

П112-5-12/2-Т-01±0,05

8. Масса, кг, не более:

- блока обработки информации

- преобразователя

9. Габаритные размеры, мм, не более:

- блока обработки информации

- преобразователя

130х60х30;

20х60.

10. Условия эксплуатации:

- диапазон температуры окружающего воздуха,

Сот минус 10 до плюс 50;

- диапазон атмосферного давления, кПа от 84 до 106,7;

- относительная влажность воздуха при температуре плюс 30

С,

до 95.

11. Напряжение питания, В

12. Потребляемая мощность, мВт, не более

13.Средний срок службы, лет, не менее

от 7,3 до 10.

300.

10.

Знак утверждения типа

наносится методом металлографии на лицевую панель толщиномеров и типографским

способом на титульный лист руководства по эксплуатации.

лист № 5

всего листов 6

Количество, шт.

от 1

Комплектность средства измерений

Таблица 4

Наименование изделия

1. Толщиномер ультразвуковой в составе:

1.1. Блок обработки информации

1.2. Преобразователи *

П112-10-6/2-А-01

П112-10-6/2-А-02

П112-10-4x4-Б-01

П112-10-4x4-Б-02

П112-5-10/2-А-01

П112-5-10/2-А-02

П112-5-6/2-А-01

П112-5-6/2-А-02

П112-5-12/2-Б-01

2. Батарея типа РР3 (сухой элемент)

3. Футляр

4. Руководство по эксплуатации

5. Методика поверки МП 2512-0019-2010

Только для толщиномера ультразвукового Булат 5УП:

6. Кабель связи с компьютером

7. Диск со служебной программой для передачи данных в

компьютер и статистической обработки Constanta-Data

Дополнительные опции:

1. Аккумуляторная батарея типоразмера РР3

2. Зарядное устройство

Примечание * - толщиномер может быть укомплектован любыми преобразователями из

списка по требованию заказчика.

Поверка

осуществляется по документу МП 2512-0019-2010 «Толщиномеры ультразвуковые Булат 5,

Булат 5У, Булат 5УП. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им.

Д.И. Менделеева» в декабре 2010 г. Основными средствами поверки являются комплект

стандартных образцов эквивалентной ультразвуковой толщины (комплект КУСОТ-180).

Сведения о методиках (методах) измерений

Методика измерений приведена в документах:

-«Толщиномеры ультразвуковые Булат 5. Руководство по эксплуатации»;

-«Толщиномеры ультразвуковые Булат 5У. Руководство по эксплуатации»;

-«Толщиномеры ультразвуковые Булат 5УП. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к толщино-

мерам ультразвуковым Булат 5, Булат 5У, Булат 5УП

1. ТУ 4276-021-27449627-10. «Толщиномеры ультразвуковые Булат 5, Булат 5У, Бу-

лат 5УП».

лист № 6

всего листов 6

Изготовитель

Общество с ограниченной ответственностью «КОНСТАНТА» (ООО «КОНСТАНТА»)

Юридический адрес: 198097, Россия, г. Санкт-Петербург,

ул. Маршала Говорова, д. 29, литер О

Почтовый адрес: 198095, Россия, г. Санкт-Петербург, а/я 42

ИНН 7805666639

e-mail:

office@Constanta.ru

http://www.Constanta.ru

тел./ф.: (812) 372-29-03; (-04), 448-50-25

Испытательный центр

ФГУП «ВНИИМ им. Д.И. Менделеева»,

Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению

испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.«_____»_____________2015 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
9783-84	Датчики ультразвуковые локационные	УТ-10 ДР	ЗАО МНПО "Спектр", г.Москва	1 год	Перейти
18296-99	Теплосчетчики ультразвуковые	Т-01У	НПП "БелСименс", Беларусь, г.Минск	2 года	Перейти
29674-05	Расходомеры-счетчики ультразвуковые	Prosonic Flow	Фирма "Endress+Hauser GmbH + Co. KG", Германия	4 года	Перейти
20678-00	Толщиномеры ультразвуковые	T-Scope III	Фирма "StressTel", США	1 год	Перейти
10519-86	Дефектоскопы ультразвуковые ГСП	УДС2-95(1.1)	ПО "Волна", Молдова, г.Кишинев	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуТолщиномеры ультразвуковые Булат 5, Булат 5У, Булат 5УПГРСИ 30731-11

Заказать поверку
Толщиномеры ультразвуковые Булат 5, Булат 5У, Булат 5УП
ГРСИ 30731-11
