Счетчики электрической энергии однофазные электронные ЭЦР-2400, ГРСИ 30557-11
Номер госреестра:
30557-11
Наименование СИ:
Счетчики электрической энергии однофазные электронные
Обозначение типа:
ЭЦР-2400
Производитель:
ЗАО "Энергоучет", г.С.-Петербург
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.04.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 42545
об утверждении типа средства измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии однофазные электронные ЭЦР-2400
Назначение средства измерений
Счетчики электрической энергии однофазные электронные ЭЦР-2400 (далее –
счетчики) предназначены для измерения активной энергии в однофазных цепях перемен-
ного тока, в том числе дифференцированного по времени суток, нерабочим дням и сезо-
нам года и передачи телеметрической информации о расходуемой электроэнергии при ис-
пользовании в автоматизированных системах контроля и учета электроэнергии.
Описание средства измерений
Принцип работы счетчика основан на операциях перемножения сигналов, пропор-
циональных току и напряжению в электрической сети, преобразовании результатов пере-
множения в последовательность импульсов и их накопление, реализуемых с помощью
электронных компонентов.
Счетчик содержит следующие узлы и блоки:
-преобразователь тока электрической сети в измерительное напряжение;
-преобразователь напряжения электрической сети в измерительное напряжение;
- электронный измерительный элемент, предназначенный для измерения входных сиг-
налов тока и напряжения, расчета активной энергии, тарификации накопленной энер-
гии, вывода информации на отсчетное устройство и через интерфейс на внешние уст-
ройства сбора и обработки данных;
-отсчетное устройство в виде жидкокристаллического дисплея (далее –ЖКИ);
- энергонезависимую память, предназначенную для хранения информации об энергопо-
треблении и параметрах пользователя;
- часы реального времени с источником резервного питания, устанавливаемые в счетчи-
ках с тарификацией, и предназначенные для счета текущего времени и ведения кален-
даря;
-индикатор функционирования счетчика;
- испытательный выход для поверки счетчика, гальванически отделенный от электриче-
ских цепей счетчика и электрической сети;
-блок питания.
Цепи напряжения и цепи тока счетчика имеют защиту от бросков напряжения и то-
ка.
Преобразователь тока обеспечивает работу счетчика в соответствии с ГОСТ Р
52322-2005 при наличии постоянной составляющей в цепи тока.
Электронный измерительный элемент выполнен на специальных интегральных
микросхемах, гарантирующих линейность характеристики преобразования в пределах
класса точности счетчика, встроенную защиту от самохода и чувствительность согласно
ГОСТ Р 52322-2005.
Программное обеспечение
Программное обеспечение встроенного микроконтроллера для учета энергии про-
изводит счет импульсов, вырабатываемых специальными интегральными микросхемами,
организует вывод информации на индикатор и обмен информацией по запросу устройств
передачи данных. В случае многотарифного исполнения счетчика программа организует
дифференцированный учет по времени суток, нерабочим дням и сезонам года.
Программное обеспечение встроенного микроконтроллера для учета энергии про-
изводит только счет импульсов, вырабатываемых специальными интегральными микро-
схемами, и не может самостоятельно изменить метрологические характеристики счетчика.
Программа заносится в микроконтроллер в процессе производства и не может быть изме-
нена без нарушения пломбирования счетчика.
Лист № 2
Всего листов 4
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1
Наименование про- Идентифика-Номер версииЦифровой иденти- Алгоритм вы-
граммного обеспе-ционное на-(идентифика-фикатор програм-числения циф-
ченияименованиеционный но-много обеспечения рового иденти-
программного мер) про-(контрольная сум- фикатора про-
обеспеченияграммногома исполняемогограммного обес-
обеспечениякода)печения
Программа однота- ECR2400_11.157134CRC-16 (CCITT)
рифного счетчика.Полином
Программа много- ECR2400_2 1.1 63211
X
16
+X
12
+X
5
+1
тарифного счетчика.
Начальное зна-
чение FFFF
Уровень защиты ПО счетчика от непреднамеренных и преднамеренных изменений соот-
ветствует уровню "С" по МИ 3286-2010.
Счетчик индицирует потребленную энергию в киловатт-часах (десятые доли кило-
ватт-часа отделены запятой) и мощность в киловаттах.
Счетчик может иметь устройство передачи данных, выполненное в виде отдельно-
го модуля.
Конструктивно счетчик выполнен в виде электронных модулей, расположенных в
пластмассовом корпусе. Конструкция счетчика обеспечивает степень защиты IP 51 от по-
падания влаги и пыли по ГОСТ 14254-96.
Корпус состоит из цоколя и кожуха. Крепление кожуха к цоколю и установка
крышки клеммной колодки предусматривает возможность пломбирования Государствен-
ной метрологической службой и энергоснабжающей организацией.
В соответствии с конструкторской документацией и конкретными требованиями
заказчика, счетчики могут иметь конструктивные варианты исполнения.
Схема условного обозначения счетчиков при изготовлении и заказе:
ЭЦР-2400 – Х Х ХХ Х(Х)
┬ ┬ ┬ ┬┬
│ │ ││└── базовый (максимальный) токи: 5, 10 (50, 60, 80) А
│ │ │└───── дополнительные функции счетчика:
│ │ │1 – реле ограничения потребляемой мощности
│ │ └───── тип устройства передачи данных
│ │0 – отсутствуeт
│ │1 – радиомодем 2400 МГц
│ │2 – радиомодем GSM
│ │3 – интерфейс RS232 (UART)
│ │4 – интерфейс RS485
│ │ 5 – интерфейс PLS
│ └─────── исполнение корпуса:
│1 – для установки на вертикальную поверхность (высокий)
│2 – для установки на вертикальную поверхность (низкий)
│3 – для установки на DIN - рейку
└───────── количество тарифов:
1 и 2 – однотарифный
3 – многотарифный
Лист № 3
Всего листов 4

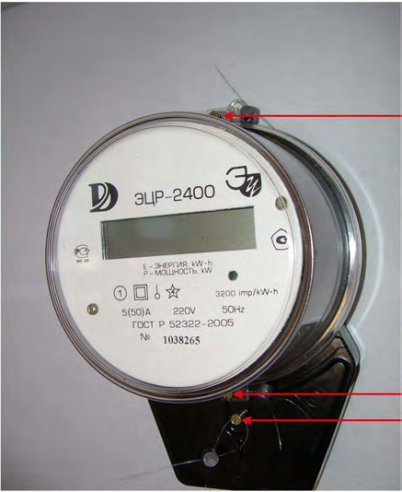

Общий вид счетчика представлен на рисунке 1
Рис. 1
Метрологические и технические характеристики
Основные метрологические и технические характеристики счетчиков приведены в табли-
це 1.
Таблица 1
Значение
1
установленных в ГОСТ Р
52322
220
5, 10
50, 60, 80
50
от 1600 до 16000 в зависимо-
сти от исполнения
0,4
10 (2)
0,2
от 1 до 4
±0,5
214 х 137 х 113
120 х 90 х 75
Наименование технической характеристики
Класс точности
Дополнительные погрешности, вызываемые влияющими
величинами, не более
Номинальное напряжение, В
Базовый ток, А
Максимальный ток, А
Номинальная частота сети, Гц
Постоянная счетчика по испытательному выходу,
имп/кВт•ч
Стартовый ток (при U=Uном, cosφ=1), % от Iном, не более
Потребляемая мощность, В•А (Вт), не более:
k по цепи напряжения
k по цепи тока
Количество тарифов
Предел допускаемой абсолютной погрешности хода внут-
ренних часов многотарифных счетчиков, с/сутки
Габаритные размеры, мм, не более
- для установки на вертикальную поверхность
- для установки на DIN - рейку
Масса счётчика, кг, не более
- для установки на вертикальную поверхность
- для установки на DIN - рейку
Средняя наработка до отказа, не менее, ч
Средний срок службы, лет
0,7
0,4
280000
32
Место пломбирования Государственной
метрологической службой
Место пломбирования Государственной
метрологической службой
Место пломбирования
энергоснабжающей организацией
Лист № 4
Всего листов 4
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность при температуре + 30 °С, %
от - 30 до 50
90
Знак утверждения типа
Знак утверждения типа наносится на щиток счетчика способом офсетной печати или дру-
гим способом и на титульный лист паспорта типографским способом.
Комплектность средства измерений
В комплект поставки входят счетчик, паспорт, тара потребительская.
Поверка
осуществляется по ГОСТ 8.584-04 «ГСИ. Статические счетчики активной электрической
энергии переменного тока. Методика поверки».
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к изделию
счетчик электрической энергии однофазный электронный ЭЦР-2400
1. ГОСТ Р 52320 Аппаратура для измерения электрической энергии переменного тока.
Общие требования, испытания и условия испытаний. Часть 11. Счетчи-
ки электрической энергии.
2. ГОСТ Р 52322 Аппаратура для измерения электрической энергии переменного тока. Ча-
стные требования. Часть 21. Статические счетчики активной энергии
классов точности 1 и 2.
3. ГОСТ 22261 Средства измерений электрических и магнитных величин. Общие техниче-
ские условия.
4. ТУ 4228-013-31956718-10 Счетчик электрической энергии однофазный электронный
ЭЦР-2400. Технические условия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
выполнение государственных учетных операций; осуществление торговли и товарооб-
менных операций..
Изготовитель
ЗАО “Энергоучет” 195197, г. Санкт-Петербург, ул. Жукова, д.19,
тел./факс: (812) 334-03-02, e-mail: zavod@energouchet.spb.ru
.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», зарегистрирован в Государственном рее-
стре под № 30001-10, 190005, г. Санкт-Петербург, Московский пр., 19, тел./факс: 251-76-
01/113-01-14, e-mail: info@vniim.ru
.
Заместитель руководителя
Федерального агентства
по техническому регулированию
и метрологииВ.Н.Крутиков
М.П.«_____»_____________2011г.
