Номер госреестра:
30331-20
Наименование СИ:
Течеискатели-сигнализаторы
Обозначение типа:
ФП12
Производитель:
НП ОДО "Фармэк", Беларусь, г.Минск
Межповерочный интервал:
6 месяцев
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.01.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77583
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Течеискатели-сигнализаторы ФП 12
Назначение средства измерений
Течеискатели-сигнализаторы ФП 12 предназначены для обнаружения утечек метана
(СН
4
), пропана (С
3
Н
8
) или водорода (Н
2
) и выдачи световой и звуковой сигнализации при пре-
вышении установленных пороговых значений объемной доли указанных газов.

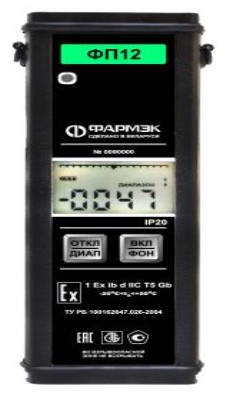

Рисунок 1 –Внешний вид течеискателя-сигнализатора ФП 12
Программное обеспечение
Течеискатели-сигнализаторы ФП 12 имеют встроенное и внешнее программное обеспе-
чение (далее ПО). Основные функции встроенного ПО течеискателя-сигнализатора следую-
щие:
- определение изменения концентрации измеряемого газа;
- определение превышения установленного порога измеряемого газа;
- отображение состояния течеискателя-сигнализатора на его экране;
- определение ошибок и аварийных ситуаций течеискателя-сигнализатора;
Описание средства измерений
Течеискатели-сигнализаторы ФП 12 представляют собой переносной прибор со световой
и звуковой сигнализацией с жидкокристаллическим индикатором, с фиксированным порогом
срабатывания сигнализации, с режимом работы эпизодического действия.
Питание течеискателей-сигнализаторов ФП 12 осуществляется от аккумуляторных бата-
рей типа 4/5 АNi-MH 2100 MAH.
Метод измерения основан на зависимости сопротивления полупроводникового датчика
от объемной доли измеряемого компонента в анализируемом газе.
Градуировка производится по метану (СН
4
) либо пропану (С
3
Н
8
), либо водороду (Н
2
).
Течеискатели-сигнализаторы ФП 12 являются взрывозащищенными и им присвоена мар-
кировка взрывозащиты 1 Ex ib d IIC T5 Gb по ГОСТ 31610.0, ГОСТ IEC 60079-1, ГОСТ 31610.
На лицевой панели имеется предупредительная надпись: «Во взрывоопасной зоне не вскры-
вать».
Внешний вид течеискателя-сигнализатора ФП 12 и места пломбировки и нанесения зна-
ка поверки приведены на рисунке 1.
Место нанесения знака поверки в
виде клейма-поверки
Место пломбировки изготовителем
находится под нижней крышкой
Лист № 2
Всего листов 5
- оповещение оператора об изменении концентрации, превышении установленного поро-
га, ошибках, аварийных ситуациях и разряде аккумуляторной батареи посредством световой и
звуковой сигнализации;
- контроль уровня и процесса заряда аккумуляторной батареи;
- управление калибровкой течеискателя-сигнализатора;
- связь с внешним устройством по ИК-порту.
Структура течеискателя-сигнализатора ФП 12 представлена на рисунке 2.
Контроль уровня и
аккумуляторной
батареи
Отображение данных
на ЖКИ и
управление световой
и звуковой
сигнализацией
Контроль действий
оператора прибора
Рисунок 2 – Структура ПО течеискателя-сигнализатора ФП 12
Внешнее ПО предназначено для персонального компьютера под управлением OС
Windows. Основные функции внешнего ПО – диагностика и настройка течеискателя-
сигнализатора ФП 12.
Идентификационные данные ПО течеискателя-сигнализатора ФП 12 приведены в табли-
це 1.
Таблица 1
Идентификационные данные (признаки)
Значения
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм и вычисление цифрового идентификатора
FP12.hex
U 1.2
OxFF69
CRC-16
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений встроенного ПО течеискателя-сигнализатора ФП 12 в соответствии с Р 50.2.077-14 –
«высокий». Не требуется специальных средств защиты, исключающих возможность несанкцио-
нированной модификации, обновления (загрузки), удаления и иных преднамеренных измене-
ний метрологически значимой части ПО ФП 12 и измеренных данных.
Контроль состояния
газочувствительного
датчика
Настройка
Параметров прибора
Контроль ошибок и
аварий
Модуль связи с внешним
устройством настройки и
диагностики
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики течеискателя-сигнализатора ФП 12
Наименование характеристикиЗначение
Порог чувствительности:
- по объемной доле метана (СН
4
), %0,001
- по объемной доле пропана (С
3
Н
8
),0,003
- по объемной доле водорода (Н
2
), % 0,01
Порог срабатывания сигнализации:
- по объемной доле метана (СН
4
), %1,0
- по объемной доле пропана (С
3
Н
8
), % 0,40
- по объемной доле водорода (Н
2
), % 0,80
Пределы допускаемой абсолютной погрешности измерений объемной
доли , %:
- метана± 0,40
- пропана± 0,16
- водорода± 0,32
Время срабатывания сигнализации, с, не более 3
Время выхода на режим, с не более 45
8
0,3
± 0,5
Время непрерывной работы без подзарядки аккумуляторной батареи, ч,
не менее
Расход анализируемой среды, создаваемой микронасосом, л/мин, не ме-
нее
Нестабильность потенциала электродов за 8 часов работы в пределах,
мВ
Нормальные условия:
- температура окружающей среды,
0
С
- относительная влажность воздуха, %
- атмосферное давление, кПа
от 15 до 25
от 30 до 90
от 84 до 106,7
Значение
от -20 до + 50
98 при 25
о
С
от 84 до 106,7
от -40 до + 50
100 при 25
о
С
от 84 до 106,7
от 4,2 до 6,0
1,5
185
60
35
Таблица 2 – Технические характеристики
Наименование характеристики
Условия эксплуатации:
- температура окружающей среды,
О
С
- относительная влажность окружающей среды, %
- атмосферное давление, кПа
Условия транспортирования:
- температура окружающей trial,
о
С -
относительная влажность, %
- атмосферное давление, кПа
Напряжение питания постоянного тока, В
Потребляемая мощность, В·А, не trial Габаритные
размеры сигнализатора, мм, не более:
- высота
- ширина
- глубина
Габаритные размеры заборной штанги, мм, не более:
- диаметр
- длина
Масса сигнализатора, г, не более
Масса заборной штанги, г, не более
30
1300
470
770
Лист № 4
Всего листов 5
Наименование характеристики
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
Значение
30000
10
Степень защиты, обеспечиваемая оболочками по ГОСТ 14254-
2015:
- течеискателя-сигнализатора
- встроенной аккумуляторной батареи
IP20
IP54 категория 2
Течеискатели-сигнализаторы ФП 12 соответствуют требованиям
технического регламента Таможенного союза «О безопасности
оборудования для работы во взрывоопасных средах» и
«Электромагнитная совместимость технических средств»
ТР ТС012/2011
ТР ТС020/2011
Знак утверждения типа
наносится способом цифровой печати на лицевую панель течеискателя-сигнализатора ФП 12 и
типографским способом на титульный лист паспорта.
Комплектность средств измерений
Таблица 3 – Комплект поставки течеискателя-сигнализатора ФП 12
Наименование изделия
Течеискатель-сигнализатор ФП 12
Адаптер сетевой
Ремень
Паспорт
Упаковка
Фильтр-затвор
Фильтр
Штанга АРТ23113
Штанга АРТ 23111
Штанга АРТ23128
Чехол АРТ23123
Количество
1 шт.
1 шт.
1 шт.
1 экз.
1 шт.
5 шт.
12 шт.
По заказу
По заказу
По заказу
1 шт.
Примечание. Методика поверки МРБ МП 1432-2004 включена в паспорт.
Поверка
Первичная осуществляется по документу МРБ МП.1432-2004 «Течеискатели-сигнализаторы
ФП12. Методика поверки» с изменением № 2, утвержденному РУП БелГИМ в марте 2015 г.
Основные средства поверки;
- ГСО-ПГС 10541-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик прибора с требуемой точностью.
Знак поверки наносится на лицевую панель прибора в виде клейма-наклейки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к течеискателям-
сигнализаторам ФП 12
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для раз-
личных климатических районов. Категории, условия эксплуатации, хранения и транспортиро-
вания в части воздействия климатических факторов внешней среды»
ТУ РБ 100162047.026-2004 «Течеискатели-сигнализаторы ФП 12.»
Лист № 5
Всего листов 5
ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»)
ГОСТ 14254-2015 «Степень защиты, обеспечиваемое оболочками»
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Изготовитель
Научно-производственное общество с дополнительной ответственностью «ФАРМЭК»
(НП ОДО «ФАРМЭК»)
Адрес: 220013, Республика Беларусь, г. Минск, ул. Кульман, 2-2
Тел.: (017) 292-92-15
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
