Номер госреестра:
30331-11
Наименование СИ:
Течеискатели-сигнализаторы
Обозначение типа:
ФП12
Производитель:
НП ОДО "Фармэк", Беларусь, г.Минск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.09.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43900
об утверждении типа средств измерений
лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Течеискатели-сигнализаторы ФП 12
Назначение средства измерений
Течеискатели-сигнализаторы ФП 12 предназначены для обнаружения утечек метана
(СН
4
), пропана (С
3
Н
8
), или водорода (Н
2
), и выдачи световой и звуковой сигнализации при
превышении установленных пороговых значений объемной доли указанных газов.
Описание типа средства измерений
Течеискатели-сигнализаторы ФП12 являются приборами эпизодического действия со
встроенным блоком датчиков и принудительной подачей контролируемой среды с помо-
щью встроенного электрического микронасоса.
Питание течеискателя-сигнализатора ФП 12 осуществляется от никель-кадмиевых ак-
кумуляторов типа 4/5 ( KR 17/43).
Течеискатели-сигнализаторы ФП12 являются взрывозащищенными и им присвоена
маркировка взрывозащиты Ех[ib]dIICT5 X.
Метод измерения основан на регистрации изменения сопротивления полупроводнико-
вого датчика при воздействии на него газа.
Градуировка производится по метану (СН
4
) и пропану (С
3
Н
8
), либо водороду (Н
2
).
В основе работы ФП 12 лежит принцип регистрации изменения сопротивления полу-
проводникового датчика (сенсора) при воздействии на него газа.
Конструктивно ФП 12 состоит из металлического корпуса с размещенными внутри него
платами, отсеком питания, блоком искрозащиты, микронасосом и полупроводникового
сенсора ПГС-1Ех.
Взрывозащищенность ФП 12 обеспечивается видами взрывозащиты "Искробезопасн-
ная электрическая цепь i" поГОСТ 30852.10-2002 (ГОСТ Р 51330.10-99), "Взрывонепро-
ницаемая оболочка" по ГОСТ 30852.1-2002 (ГОСТ Р 51330.1-99) Конструкция ФП 12
удовлетворяет требованиям ГОСТ 30852.0-2002 (ГОСТ Р 51330.0-99).

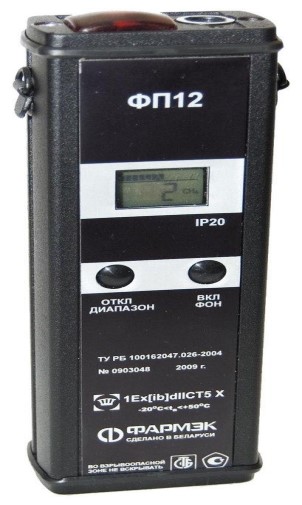

Внешний вид течеискателя-сигнализатора ФП 12 приведен на рисунке 1.
Рисунок 1- Внешний вид течеискателя-сигнализатора ФП 12
лист № 2
всего листов 5
Схема пломбировки для защиты от несанкционированного доступа и обозначение мест
для нанесения оттисков клейм приведена на рисунке 2 .
Стрелками указаны места пломбировки от несанкционированного доступа и обозначение
мест для нанесения оттисков клейм.
Рисунок 2- Схема пломбировки для защиты от несанкционированного доступа и обозначение
мест для нанесения оттисков клейм
Программное обеспечение
Течеискатели-сигнализаторы ФП 12 имеют встроенное и внешнее программное обес-
печение (далее ПО). Основные функции встроенного ПО течеискателя-сигнализатора следую-
щие:
- определение изменения концентрации измеряемого газа;
- определение превышения установленного порога измеряемого газа;
- отображение состояния течеискателя-сигнализатора на его экране;
- определение ошибок и аварийных ситуаций течеискателя-сигнализатора;
- оповещение оператора о изменении концентрации, превышении установленного порога,
ошибках, аварийных ситуациях и разряде аккумуляторной батареи посредством световой и зву-
ковой сигнализации;
- контроль уровня и процесса заряда аккумуляторной батареи;
- управление калибровкой течеискателя-сигнализатора;
- связь с внешним устройством по ИК-порту
Место нанесения знака поверки в виде
клейма - наклейки
Место пломбировки изготовителем
находится под нижней крышкой
лист № 3
всего листов 5
Структура ПО течеискателя-сигнализатора ФП 12 представлена на рисунке 3.
Рисунок 3.
Внешнее ПО предназначено для персонального компьютера под управлением OC Win-
dows. Основные функции внешнего ПО – диагностика и настройка течеискателя-сигнализатора
ФП 12.
Идентификационные данные ПО течеискателя-сигнализатора ФП 12 приведены в табли-
це 1.
Таблица 1.
Наименование Идентификаци- Номер версии Цифровой иденти- Алгоритм вычис-
программного онное наиме- (идентификацион- фикатор программ- ления цифрового
обеспечения нование про- ный номер) про- ного обеспечения идентификатора
граммногограммного обеспе-(контрольная суммапрограммного
обеспечения ченияисполняемого кода) обеспечения
ПО ФП 12FP12.hexТекущая0xFF69CRC-16
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений встроенного ПО течеискателя-сигнализатора ФП 12 соответствует уровню защиты
“A”. Не требуется специальных средств защиты, исключающих возможность несанкциониро-
ванной модификации, обновления (загрузки), удаления и иных преднамеренных изменений
метрологически значимой части ПО ФП 12 и измеренных данных.
Метрологические и технические характеристики
Порог чувствительности:
- по объемной доле метана (СН
4
), %.........................................................0,001,
- по объемной доле пропана (С
3
Н
8
), % …………………………………. 0,003
- по объемной доле водорода (Н
2
), % …………………………………... 0,01
Порог срабатывания сигнализации:
- по объемной доле метана (СН
4
), %.........................................................1,0,
- по объемной доле пропана (С
3
Н
8
), % ………………………………….0,40,
- по объемной доле водорода (Н
2
), % …………………………………...0,80.
Контроль состояния
газочувствительного
датчика
Контроль уровня и
процесса заряда ак-
кумуляторной бата-
реи
Контроль ошибок и
аварий
Контроль действий
оператора прибора
Настройка парамет-
ров прибора
Отображение данных
на ЖКИ и управле-
ние световой и зву-
ковой сигнализацией
Модуль связи с внешним
устройством настройки и
диагностики
лист № 4
всего листов 5
Пределы допускаемой абсолютной погрешности измерения объемной доли, %:
- метана …………………………………………………………………….
±
0,40,
- пропана …………………………………………………………………..
±
0,16,
- водорода ………………………………………………………………….
±
0,32.
Время установления рабочего режима, с, не более …………………….45.
Время срабатывания сигнализации, с, не более ………………………..3.
Время непрерывной работы, ч, не менее ……………………………….8.
Потребляемая мощность, В∙А, не более ………………………………….1,5.
Напряжение питания постоянного тока, В ………………………………от 4,2 до 6,0.
(аккумуляторы KR 17/43)
Габаритные размеры сигнализатора, мм, не более ……………………..185х60х35.
Габаритные размеры заборной штанги, мм, не более ………………….Ø30 х 1300.
Масса течеискателя-сигнализатора, г, не более ……………………….430.
Масса заборной штанги, г, не более …………………………………….770.
Климатические условия при эксплуатации:
- температура окружающей среды, °С, ………………………………от минус 20 до плюс 50,
- относительная влажность, % ……………………………………………98 при 25 °С,
- атмосферное давление, кПа, ……………………………………………………от 84,0 до 106,7.
Климатические условия при транспортировании:
- температура окружающей среды, °С, ………………………………от минус 40 до плюс 50,
- относительная влажность, % ……………………………………………………100 при 25 °С,
- атмосферное давление, кПа, ……………………………………………………от 84,0 до 106,7.
Расход анализируемой среды, создаваемый микронасосом, л/мин, не менее … 0,3.
Класс защиты от поражения электрическим током ………III по ГОСТ 12.2.007.0-75.
Степень защиты, обеспечиваемая оболочкой течеискателя-сигнализатора ФП 12, по ГОСТ
14254-96 (МЭК 529-89) - IP20.
Степень защиты встроенной аккумуляторной батареи, обеспечиваемая ее оболочкой по
ГОСТ 14254-96 (МЭК 529-89) - IP 54 категории 2.
Течеискатель-сигнализатор ФП 12 устойчив к воздействию синусоидальных вибраций с
амплитудой смещения 0,1 мм в диапазоне частот от 5 до 25 Гц.
Течеискатель-сигнализатор ФП 12устойчивкэлектростатическимразрядам
СТБ ГОСТ Р51317.4.2-99 (МЭК 61000-4-2-95) по степени жесткости III с критерием ка-
чества функционирования "В".
По устойчивости к воздействию механических факторов ФП 12 относится к группе L3 по
ГОСТ Р 52931-08
По устойчивости к воздействию температуры и влажности окружающего воздуха группа
исполнения УХЛ 3.1** по ГОСТ 15150, но для температуры от минус 20 до плюс 50 °С.
Средняя наработка на отказ, не менее 30000 ч.
Средний срок службы, не менее 10 лет.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на лицевую панель течеискателя-
сигнализатора ФП 12 и на титульные листы эксплуатационных документов.
указан в таблице 1.
Комплектность средства измерения
Комплект поставки течеискателя-сигнализатора ФП 12
Таблица 1.
Наименование
Течеискатель-сигнализатор ФП 12
Зарядное устройство
Чехол
Количество шт.
1
1
1
Паспорт
Упаковка
Штанга заборная
Методика поверки МРБ.МП 1342-2004
лист № 5
всего листов 5
1
1
1
1
Поверка
осуществляется по документу МРБ МП.1342-2004 «Течеискатель-сигнализатор ФП 12. Мето-
дика поверки» утвержденному РУП БелГИМ в 2004 г.
Основные средства поверки:
-ГСО-ПГС СН
4
-воздух;
-ГСО-ПГС С
3
Н
8
-воздух;
-ГСО-ПГС Н
2
-азот.
Сведения о методиках (методах) измерений
Описаны в паспорте 100162047.026-04 ПС
Нормативные документы, устанавливающие требования к течеискателям-игнализаторам
ФП 12
ГОСТ 15150-69 « Машины, приборы и другие технические изделия. Исполнения для
различных климатических районов. Категории, условия эксплуатации, хранения и транспорти-
рования в части воздействия климатических факторов внешней среды»,
ГОСТ 30852.0-2002 (ГОСТ Р 51330.0-99) «Электрооборудование взрывозащищенное.
Часть 0. Общие требования».
ГОСТ 30852.1-2002 (ГОСТ Р 51330.1-99) «Электрооборудование взрывозащищенное.
Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка».
ГОСТ 30852.10-2002 (ГОСТ Р 51330.10-99) «Электрооборудование взрывозащищенное.
Часть 11. Искробезопасная электрическая цепь I»,
ТУ РБ 100162047.026-2004 «Течеискатель-сигнализатор ФП 12».
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Вне сферы государственного регулирования.
Изготовитель
Научно-производственное общество с дополнительной ответственностью «ФАРМЭК»,
220013, г. Минск, ул. Кульман, 2, тел/факс (017) 209-84-51.
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»
Аттестат аккредитации № 30004-08 от 27.06.2008 г.
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р.Петросян
М.П.«_____»_________2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 31233-06 | Сигнализаторы | RGY 000 MBP4 | Фирма "Seitron S.R.L.", Италия | 1 год | Перейти |
| 22510-02 | Сигнализаторы | RGD | Фирма "Seitron S.R.L.", Италия | 1 год | Перейти |
| 4201-74 | Сигнализаторы температуры | СТ-201 | П/я А-7843, Украина, г.Львов | Нет данных | Перейти |
| 66313-16 | Течеискатели масс-спектрометрические гелиевые | VS | Фирма "Agilent Technologies Bayan Lepas Free", Малайзия | 1 год | Перейти |
| 42565-09 | Сигнализаторы-эксплозиметры термохимические | СТХ-17 | ОАО "РОСС", Украина, г.Харьков | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
