Термометры ртутные стеклянные лабораторные ТЛ-4, ГРСИ 303-91
Номер госреестра:
303-91
Наименование СИ:
Термометры ртутные стеклянные лабораторные
Обозначение типа:
ТЛ-4
Производитель:
ОАО "Термоприбор", г.Клин
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.06.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47043
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры ртутные стеклянные лабораторные ТЛ-4
Назначение средства измерений
ТермометрыртутныестеклянныелабораторныеТЛ-4(далее-термометры)
предназначены для измерений температуры от минус 30 до плюс 360
о
С.
Описание типа средства измерений
Принцип действия термометров основан на тепловом
изменении объема термометрической жидкости, в зависимости
от температуры измеряемой среды.
Термометры состоят из капиллярной трубки с резервуаром,
заполненным термометрической жидкостью. Капиллярная
трубка защищена стеклянной оболочкой, внутрь которой
вложенашкала,служащаядляотсчётаизмеряемой
температуры. Выпускаются в следующих модификациях: ТЛ-4
№1, ТЛ-4 №2, ТЛ-4 №3, ТЛ-4 №4, ТЛ-4 №5, ТЛ-4 №6, ТЛ-4
№7, ТЛ-4 №8, ТЛ-4 №9, ТЛ-4 №10, которые отличаются
диапазоном измерения температуры. Общий вид средства
измерений представлен на рисунке 1.

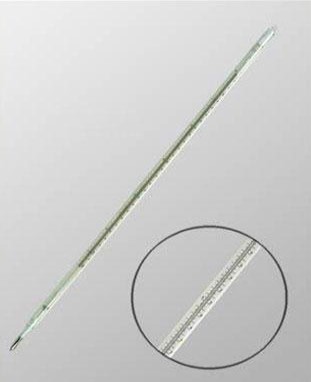

Рисунок 1 - Общий вид термометров ртутных стеклянных
лабораторных ТЛ-4
Пломбирование термометров не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
0,1
0,2
Таблица 1 – Метрологические характеристики
Наименование характеристики
1
ОбозначениеДиапазон измерения
термометровтемпературы,
о
С
Значение
2
Цена деления,
о
С
ТЛ-4 №1от -30 до +20
ТЛ-4 №2 от 0 до +55
ТЛ-4 №3 от +50 до +105
ТЛ-4 №4 от +100 до +155
ТЛ-4 №5 от +150 до +205
ТЛ-4 №6 от +200 до +255
ТЛ-4 №7 от +250 до +305
ТЛ-4 №8 от +190 до +260
ТЛ-4 №9 от +240 до +310
ТЛ-4 №10от +290 до +360
Лист № 2
Всего листов 3
12
Пределы допускаемых абсолютных погрешностей термометров,
о
С
Диапазон измеряемых температурЦена деления 0,1
о
С
1 класс2 класс
от -30 до 0
св. 0 до +100
св. +100 до +200
св. +200 до +300
св. +300 до +360
Диапазон измеряемых температур
±0,3-
±0,2 ±0,3
±0,3 ±0,4
±0,5 ±0,8
±1,0-
Цена деления 0,2
о
С
1 класс2 класс
от -30 до 0
св. 0 до +100
св. +100 до +200
св. +200 до +300
св. +300 до +360
- -
- -
±0,4±0,5
±0,8 -
±1,0 -
Знак утверждения типа
наносится в верхнем левом углу паспорта типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Термометр
Паспорт
Футляр
Количество
1 шт.
1 экз.
1 шт.
Поверка
осуществляется по ГОСТ 8.279-78 «ГСИ. Термометры стеклянные жидкостные рабочие.
Методика поверки».
Основные средства поверки:
Государственный рабочий эталон единицы температуры 1 разряда в диапазоне измерений
от 0 до 660,323 °С по ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств
измерений температуры», 3.1.ZTT.0180.2013.
Государственный рабочий эталон единицы температуры 1 разряда в диапазоне измерений
от минус 196 до 0 °С по ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для
средств измерений температуры», 3.1.ZTT.0179.2013.
от +15 до +25
от 40 до 80
от 84 до 106
Значение
530
11±1
0,96
Таблица 2 – Основные технические характеристики
Наименование характеристики
Длина, мм, не более
Диаметр, мм
Вероятностьбезотказнойработы
термометров за 2000 часов
Условия эксплуатации:
-температура окружающей среды,
о
С
-относительная влажность воздуха, %
-атмосферное давление, кПа
Лист № 3
Всего листов 3
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт или свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термометрам
ртутным стеклянным лабораторным ТЛ-4
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования.
Методы испытаний
ГОСТ 8.279-78 ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки
ТУ 25-2021.003-88 Термометры стеклянные лабораторные. Технические условия
Изготовитель
Открытое акционерное общество «ТЕРМОПРИБОР» (ОАО «ТЕРМОПРИБОР»)
ИНН 5020002728
Адрес: 141600, Россия, Московская обл., г.Клин, Волоколамское шоссе, 44
Тел.: +7(49624) 2-60-87, факс +7(49624) 2-60-94
E-mail:
Испытательный центр
ГЦИ СИ ФБУ «ЦСМ Московской области» (Клинский филиал)
Адрес: г. Клин, Московская обл., ул. Дзержинского, д.2,
Тел.: +7(49624) 24162, факс +7(49624) 77070
E-mаil:
.
Аттестат аккредитации ГЦИ СИ ФБУ «ЦСМ Московской области» по проведению
испытаний средств измерений в целях утверждения типа № 30083-08 от 08.07.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
