Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 4112

об утверждении типа средств измерений

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Кондуктометры МАРК-603

Назначение средства измерений

Кондуктометры МАРК-603 (в дальнейшем – кондуктометр) предназначены для изме-

рения абсолютного значения удельной электрической проводимости (УЭП) и значения УЭП,

приведенного к температуре 25

С, массовой концентрации соли водных растворов в пересчете

на NaCl (в дальнейшем солесодержания), температуры воды и водных растворов.

Описание средства измерений

Кондуктометры выпускаются в двух исполнениях: МАРК-603 и МАРК-603/1.

В состав кондуктометра входят:

блок преобразовательный ВР41.01.000 для исполнения кондуктометра МАРК-603

или блок преобразовательный ВР41.01.000-01 для исполнения кондуктометра МАРК-603/1;

датчик проводимости ДП-015 ВР41.02.000 или датчик проводимости ДП-15

ВР41.03.000 для исполнения кондуктометра МАРК-603, или датчик проводимости ДП-3

ВР41.07.000 для исполнения кондуктометра МАРК-603/1.

Тип кондуктометра: портативный, одноканальный, контактный, низкочастотный, одно-

диапазонный, с проточно-погружными датчиками проводимости, малоинерционный, с автома-

тической термокомпенсацией, с автономным питанием, с выдачей результатов измерения на

персональный компьютер по интерфейсу USB. Кондуктометр позволяет также фиксировать ре-

зультаты измерения в электронном блокноте.

Кондуктометр представляет собой малогабаритный микропроцессорный прибор, на эк-

ран индикатора которого выводится измеренное значение УЭП или массовой концентрации со-

ли водных растворов в пересчете на NaCl и температура контролируемой среды.

Блок преобразовательный выполнен в герметичном пластмассовом корпусе. Блок пре-

образовательный производит преобразование сигналов поступающих от датчика, вывод резуль-

татов измерения на экран ЖК-индикатора и передачу данных в компьютер.

На верхней торцевой поверхности расположены разъем для подключения датчика про-

водимости и разъем для подключения кабеля связи с компьютером.

Датчик проводимости, корпус которого выполнен из нержавеющей стали, соединяется

с БП кабелем длиной 1 м через разъем. Термодатчик смонтирован в одном корпусе с датчиком

проводимости.

При измерении УЭП на датчик проводимости подается испытательное напряжение и

производится измерение тока. Измеренное значение тока пересчитывается в значение УЭП с

учетом электролитической постоянной датчика проводимости (С

Солесодержание определяется пересчетом термокомпенсированной УЭП раствора в

концентрацию соли NaCl.

В кондуктометре предусмотрена температурная компенсация, то есть приведение абсо-

лютного значения УЭП к УЭП при температуре 25

С. Алгоритм термокомпенсации двойной:

осуществляется термокомпенсация составляющей УЭП абсолютно чистой воды и термоком-

пенсация составляющей УЭП, обусловленной растворенными в воде веществами (компенсация

линейного закона изменения проводимости). Список используемых коэффициентов линейной

термокомпенсации, обусловленных составом растворенных в воде веществ, может быть уста-

новлен пользователем и занесен в память кондуктометра.

В кондуктометре предусмотрен режим измерения абсолютного значения УЭП (с от-

ключенной термокомпенсацией).

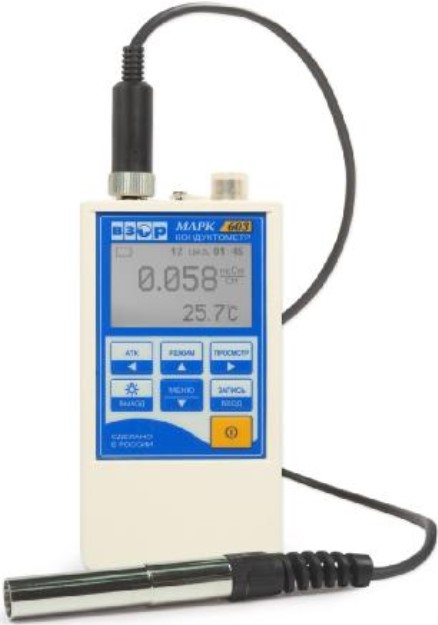

Внешний вид кондуктометра МАРК-603 показан на рисунке 1.

Лист № 2

Всего листов 6

Рисунок 1 – Кондуктометр МАРК-603

Программное обеспечение

В кондуктометре имеется встроенное программное обеспечение.

Программное обеспечение «МАРК-603» предназначено для преобразования измерен-

ного значения тока датчика в УЭП и значения сопротивления терморезистора в температуру,

вывода полученных данных на индикатор, а так же для корректировки постоянной датчика про-

водимости и обработки команд кнопок управления.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

Алгоритм вычисления цифрового идентификатора

Значение

МАРК-603 v06

9803

CRC-16

Конструкция кондуктометра исключает возможность несанкционированного влияния

на ПО кондуктометра и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений в ПО в соответствии с Р 50.2.077-2014 – высокий.

Блок

преобразовательный

(вид сзади)

Место

пломбирования

Лист № 3

Всего листов 6

Метрологические и технические характеристики

Диапазоны измерений УЭП и солесодержания в пересчете на NaCl приведены в табли-

це 2.

МАРК-603

Таблица 2

Обозначение исполнения

кондуктометра

МАРК-603/1

Датчик

проводимости

ДП-015

ДП-15

ДП-3

Диапазон измерений

УЭП, мкСм/смсолесодержания, мг/дм

от 0 до 2000 от 0 до 1000

от 0 до 20000 от 0 до 10000

Пределы допускаемой основной абсолютной погрешности кондуктометра при измере-

нии УЭП и солесодержания при температуре анализируемой среды (25,0

0,2)

С, окружающе-

го воздуха (20

С приведены в таблице 3.

МАРК-603

Таблица 3

Обозначение исполненияДатчикПределы допускаемой основной абсолютной

кондуктометра проводимости погрешности кондуктометра при измерении

УЭП, мкСм/смсолесодержания, мг/дм

ДП-015± (0,003 + 0,015χ) ± (0,004 + 0,02С)

ДП-15± (0,05 + 0,015χ)± (0,06 + 0,02С)

МАРК-603/1ДП-3± (0,05 + 0,025χ)± (0,06 + 0,03С)

П р и м е ч а н и е

измеренное значение УЭП, мкСм/см;

измеренное значение солесодержания, мг/дм

Значение электролитической постоянной датчика проводимости и пределы допускаемой

относительной погрешности определения электролитической постоянной датчика проводимо-

сти приведены в таблице 4.

МАРК-603

Таблица 4

Обозначение

исполнения

кондуктометра

Датчик

проводимости

МАРК-603/1

ДП-015

ДП-15

ДП-3

Пределы допускаемой относительной погрешности

определения электролитической постоянной датчика

проводимости, %

± 1

± 2

Пределы допускаемой дополнительной абсолютной погрешности кондуктометра при

измерении УЭП и солесодержания, обусловленной изменением температуры анализируемой

среды в пределах от 0 до плюс 50

С, приведены в таблице 5.

МАРК-603

Таблица 5

Обозначение

исполнения

кондуктометра

Датчик

проводимости

МАРК-603/1

ДП-015

ДП-15

ДП-3

Пределы допускаемой дополнительной абсолютной по-

грешности кондуктометра, обусловленной изменением

температуры анализируемой среды, при измерении

УЭП, мкСм /смсолесодержания, мг/дм

± (0,003 + 0,015χ) ± (0,004 + 0,02С)

± (0,05 + 0,015χ) ± (0,06 + 0,02С)

± (0,05 + 0,025χ) ± (0,06 + 0,03С)

Диапазон измерений температуры анализируемой среды,

С ……...…... от 0 до плюс 75.

Пределы допускаемой основной абсолютной погрешности кондуктометра при измере-

нии температуры анализируемой среды при температуре окружающего воздуха (20

С,

С…………………………...…….........................…………………………………..……………

0,3.

Лист № 4

Всего листов 6

Пределы допускаемой дополнительной абсолютной погрешности кондуктометра при

измерении УЭП и солесодержания, обусловленной изменением температуры окружающего

воздуха, на каждые ± 10

С от нормальной (20

С в пределах всего рабочего диапазона от

плюс 5 до плюс 50

С приведены в таблице 6.

МАРК-603

Таблица 6

Обозначение

исполнения

кондуктометра

Датчик

проводимости

МАРК-603/1

ДП-015

ДП-15

ДП-3

Пределы допускаемой дополнительной абсолютной по-

грешности кондуктометра, обусловленной изменением

температуры окружающего воздуха, при измерении

УЭП, мкСм/смсолесодержания, мг/дм

± (0,015 + 0,0075χ) ± (0,002 + 0,01С)

± (0,025 + 0,0075χ) ± (0,03 + 0,01С)

± (0,025 + 0,0125χ) ± (0,03 + 0,015С)

Пределы допускаемой дополнительной абсолютной погрешности кондуктометра при

измерении температуры анализируемой среды, обусловленной изменением температуры окру-

жающего воздуха, на каждые ± 10

С от нормальной (20

С в пределах всего рабочего диа-

пазона от плюс 5 до плюс 50

С,

С ……………………..................…………………………...

0,1.

Рабочие условия эксплуатации:

− температура окружающего воздуха,

С ……............................... от плюс 5 до плюс 50;

– относительная влажность окружающего воздуха при температуре 35

С и более низ-

ких температурах без конденсации влаги, %, не более …….............………...….……………..... 80;

– атмосферное давление, кПа ………………...........…………….…….…. от 84,0 до106,7.

Время переходного процесса кондуктометра при скачкообразном изменении УЭП, мин,

не более ..……………………………................…………………….…..……….………………… 0,5.

Время установления показаний кондуктометра при измерении УЭП при скачкообраз-

ном изменении температуры анализируемой среды в пределах

С относительно рабочей

температуры (25,0

0,2)

С, мин, не более ...........................................................…………..…….. 3.

Время установления режима работы кондуктометра, мин, не более …….......………… 5.

Стабильность показаний кондуктометра при измерении УЭП и солесодержания за вре-

мя 8 ч указана в таблице 7.

МАРК-603

Таблица 7

Обозначение

исполнения

кондуктометра

Датчик

проводимости

МАРК-603/1

ДП-015

ДП-15

ДП-3

Стабильность показаний кондуктометра

при измерении

УЭП, мкСм/смсолесодержания, мг/дм

± (0,015 + 0,0075χ) ± (0,002 + 0,01С)

± (0,025 + 0,0075χ)± (0,03 + 0,01С)

± (0,025 + 0,0125χ) ± (0,03 + 0,015С)

Электрическое питание кондуктометра осуществляется от автономного источника по-

стоянного тока напряжением от 2,2 до 3,4 В.

Потребляемая мощность при номинальном напряжении питания 2,8 В, мВ

А, не более:

без подсветки индикатора ………………………..……........……………………...….. 20;

с подсветкой индикатора ……………………………………….......….………...…… 250.

Габаритные размеры узлов кондуктометра, мм не более:

блок преобразовательный ВР41.01.000 и ВР41.01.000-01 …..........………... 65

130

28;

датчик проводимости ДП-015 ВР41.02.000 ……………….......……..….…….

130;

датчик проводимости ДП-15 ВР41.02.000 …………………….......…...……...

160;

датчик проводимости ДП-3 ВР41.07.000 ………………….......……..………..

130.

Масса узлов кондуктометра, кг не более:

Лист № 5

Всего листов 6

блок преобразовательный ВР41.01.000 и ВР41.01.000-01 ………........…………... 0,12;

датчик проводимости ДП-015 ВР41.02.000 и ДП-3 ВР41.07.000 …….......…..…... 0,08;

датчик проводимости ДП-15 ВР41.03.000 .…………………….......…..…………... 0,11.

Показатели надежности:

средняя наработка на отказ, ч, не менее ………………….....……….................... 20000;

среднее время восстановления работоспособности, ч, не более ……..……………… 2;

cредний срок службы кондуктометров, лет, не менее …………......…......…..……... 10.

Знак утверждения типа

наносится на заднюю поверхность блока преобразовательного кондуктометра методом наклей-

ки, на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

В комплект поставки входят:

блок преобразовательный:

для исполнения МАРК-603 ВР41.01.000 1 шт.*;

для исполнения МАРК-603/1 ВР41.01.000-01 1 шт.*;

датчик проводимости:

для исполнения МАРК-603 ДП-015 ВР41.02.000 1 шт.*;

ДП-15 ВР41.03.000 1 шт.*;

для исполнения МАРК-603/1 ДП-3ВР41.07.0001 шт.;

комплект инструмента и принадлежностей ВР41.08.0001 шт.;

гальванический элемент типа АА (R2)покупное изделие2 шт.*;

аккумулятор типа АА (R2)покупное изделие2 шт.*;

руководство по эксплуатацииВР41.00.000 РЭ1 экз.

Вариант исполнения определяется при заказе.

Поверка

осуществляется по документу приведенному в Приложении А к Руководству по эксплуатации

ВР41.00.000РЭ «Кондуктометр МАРК-603. Методика поверки», и утвержденному ГЦИ СИ

ФГУ «Нижегородский ЦСМ» 07 июля 2010 г.

Основные средства поверки:

рабочий эталон второго разряда − кондуктометр лабораторный КЛ-С-1А

ТУ4215-003-43695219-02, класс точности 0,25;

магазин сопротивления Р4831 2.704.001 ПС,

диапазон от 0,002 до 110000 Ом, класс точности 0,02/2

-6

термометр лабораторный электронный ЛТ-300 ТУ 4211-041-44229117-2005,

диапазон измерения от минус 50 до плюс 300

С, погрешность измерения ± 0,05

С;

весы лабораторные В1502 ТУ 4274-002-58887924-2004;

диапазон взвешивания − от 0,5 до 1500 г, погрешность взвешивания не более ± 30 мг;

термостат жидкостный ТУ 25-02-200.351-84; диапазон температур от 0 до 100

С,

погрешность поддержания температуры не более

0,2

С;

посуда мерная лабораторная стеклянная ГОСТ 1770-74;

вода дистиллированная ГОСТ 6709-72;

хлористый калий х.ч. ГОСТ 4234-77.

Сведения о методиках (метода) измерений

Методы измерений содержатся в Руководстве по эксплуатации ВР41.00.000РЭ.

Лист № 6

Всего листов 6

Нормативные и технические документы, устанавливающие требования к кондуктометру

МАРК-603

1 ГОСТ 13350-78 Анализаторы жидкости кондуктометрические. ГСП. Общие техни-

ческие условия.

2 ГОСТ Р 8.722-2010 Государственная система обеспечения единства измерений. Ана-

лизаторы жидкости кондуктометрические. Методика поверки.

3 Технические условия ТУ 4215-026-39232169-2005.

Изготовитель

Общество с ограниченной ответственностью «ВЗОР» (ООО «ВЗОР»)

Адрес: 603003, г. Нижний Новгород, ул. Заводской парк, д.33

Тел./факс: (831) 416-29-40, эл. почта:

market@vzor.nnov.ru

ИНН 5261003830.

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандар-

тизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, 1

Тел./факс: (831) 428-78-78, (831) 428-57-95, e-mail:

mail@nncsm.ru

Аттестат аккредитации ФБУ "Нижегородский ЦСМ" по проведению испытаний

средств измерений в целях утверждения типа № 30011-13 от 27.11.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.«___» _______________ 2015 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
25807-03	Кондуктометры-солемеры	МАРК-602	ООО "Взор", г.Нижний Новгород	1 год	Перейти
12138-90	Кондуктометры портативные переносные	АУП-216	НПО "Аналитприбор", Грузия, г.Тбилиси	Нет данных	Перейти
65087-16	Кондуктометры	8228	Фирма "Burkert SAS", Франция	1 год	Перейти
44169-10	Кондуктометры	КС-1М	ООО "Сибпромприбор-Аналит", г.Барнаул	1 год	Перейти
61006-18	Кондуктометры портативные	КП-150МИ	ООО "Аквакон", Беларусь, г.Гомель	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуКондуктометры МАРК-603ГРСИ 30266-10

Заказать поверку
Кондуктометры МАРК-603
ГРСИ 30266-10
