ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы вязкости HVM 472
Назначение средства измерений
Анализаторы вязкости HVM 472 (далее анализаторы) предназначены для измерения
кинематической вязкости прозрачных и непрозрачных жидкостей по ГОСТ 33-2000 (ИСО
3104:1994), ASTM D 445.
Описание средства измерений
Анализаторы состоят из автономной системы измерения, включающей в себя две ван-
ны для термостатирования, каждая из которых имеет многодиапазонный капиллярный виско-
зиметр и автосемплер с вместимостью до 26 сосудов с образцами, что позволяет проводить
параллельные измерения вязкости при двух различных температурах, а также определять ин-
декс вязкости исследуемого образца жидкости.
Принцип действия анализаторов основан на измерении времени истечения определен-
ного объема жидкости через капиллярную трубку калиброванного стеклянного вискозиметра.
Образец вводится в капиллярную трубку автоматически, после чего происходит измерение
времени истечения образца, затем капиллярная трубка очищается и сушится. Управление из-
мерительной системой производится с помощью алфавитно-цифровой клавиатуры, располо-
женной на передней части прибора. Все вычисления выполняются автоматически, отобража-
ются на дисплее и распечатываются.
Анализатор позволяет производить измерения вязкости почти всех промышленных об-
разцов нефтепродуктов, в т.ч. нефти, битума и парафинов. Образцы могут быть как прозрач-
ными, так и непрозрачными.

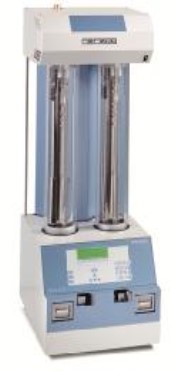

Рис. 1 Вид анализатора вязкости HVM 472
Программное обеспечение
Анализаторы функционируют под управлением встроенного специального программ-
ного обеспечения, которое осуществляет функции сбора, передачи, обработки, хранения и
представления измерительной информации, а также идентификацию параметров, характери-
зующих тип средства измерений, внесенных в программное обеспечение.
Идентификационные даны ПО приведены в таблице 1.
Лист № 2
Всего листов 4
Таблица 1. Идентификационные данные ПО
Наименование Идентификационное Номер версии (иден-ЦифровойАлгоритм вы-
программногонаименование про-тификационный но-индикатор числения циф-
обеспеченияграммного обеспе-мер) ПОПО (кон-рового иденти-
чения трольная фикатора ПО
сумма испол-
няемого кода)
HERZOGHVM 4724.1.F и вышенетнет
Степень защиты программного обеспечения от преднамеренных или непреднамерен-
ных изменений, соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических ха-
рактеристик.
Метрологические и технические характеристики
Метрологические и технические характеристики анализаторов приведены в таблице 2.
Таблица 2. Метрологические и технические характеристики анализаторов
Наименование характеристикиЗначение характеристики
Диапазонизмеренийкинематическойвязкости,
мм
2
/с0,5 – 5000 при 40 °С
± 0,35
0,1
от 20 до 150
± 0,01
± 0,01
5
Силиконовое масло
± 0,01
2
1350
100±10 %, 115 ±10 %, 230 ±10 %
от 50 до 60
Пределы допускаемой относительной погрешности
анализатора, %
Предел повторяемости результатов измерений, %
Диапазон рабочих температур, °С
Пределы допускаемой абсолютной погрешности
поддержания рабочей температуры, °С
Нестабильность поддержания температуры на за-
данном уровне в течение 6 ч, °С
Вместимость одной ванны, л
Среда для ванны
Пределы допускаемой абсолютной погрешности
таймера, с
Количество одновременных измерений
Потребляемая мощность, В*А, не более
Напряжение питающей сети, В
Частота, Гц
Габаритные размеры:
-длина, мм
- ширина, мм
- высота, мм
Масса, кг, не более
750
490
1260
90 (+ 10 для 10 литров силиконового
масла)
Условия эксплуатации:
- диапазон температур окружающего воздуха, °С
- относительная влажность окружающего воздуха, %
Наработка на отказ, ч, не менее
Срок службы, лет, не менее
от 15 до 40
не более 80
30000
10
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типо-
графическим способом и на корпус вискозиметра в виде наклейки.
Комплектность средства измерений
Основной комплект включает:
- Анализатор вязкости HVM 472;
- Руководство по эксплуатации;
- Методику поверки МП 2302-0001-2010.
Поверка
осуществляется по документу МП 2302-0001-2010 «Анализаторы вязкости HVM 472. Мето-
дика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в апреле
2010 года.
Средства поверки:
- ГСО вязкости нефтепродуктов (набор CVS: 01000-445) разработанные «Petroleum Analyzer
Corporation GmbH» (Germany) или Государственные стандартные образцы вязкости типа
РЭВ: РЭВ-2, ГСО 8586-2004; РЭВ-600, ГСО 8598-2004; РЭВ-4000, ГСО 8601-2004, разрабо-
танные ФГУП «ВНИИМ им. Д. И. Менделеева».
Сведения о методиках и методах измерений
Методы измерения изложены в руководстве по эксплуатации «Анализатор вязкости HVM
472».
Нормативные и технические документы, устанавливающие требования к анализаторам
1. ГОСТ 8.025-96 «ГСИ. Государственная поверочная схема для средств измерений вязкости
жидкостей».
2. ГОСТ 29226-91 «Вискозиметры жидкостей. Общие технические требования и методы ис-
пытаний».
3. ГОСТ 33-2000 (ИСО 3104:1994) «Нефтепродукты. Прозрачные и непрозрачные жидкости.
Определение кинематической вязкости и расчет динамической вязкости».
4. ASTM D 445 «Стандартный метод испытаний для определения кинематической вязкости
прозрачных и непрозрачных жидкостей и вычисления динамической вязкости».
5. Техническая документация фирмы «Walter Herzog GmbH».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требо-
ваниям в соответствии с законодательством Российской Федерации о техническом регулиро-
вании.
Изготовитель
Фирма «Walter Herzog GmbH», Германия
Адрес: Badstrasse 3-5, P. O. 1241, D-97912 Lauda-Koniqshofen, Germany
Тел./факс: +49 9343 640-101
Тел. + 49 9343 640-0
Заявитель
ООО «Неолаб»
Адрес: 119034, г. Москва, 1-й Обыденский пер., 10, оф.2, Тел.: (495) 626-30-76
Факс: (495) 626-45-14
Лист № 4
Всего листов 4
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01, Факс: (812) 713-01-14, E-mail:
Web сайт:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению ис-
пытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п. «___» ___________ 2014 г.
