Дозаторы весовые непрерывного действия КЛИМ-ВД, ГРСИ 29946-12
Номер госреестра:
29946-12
Наименование СИ:
Дозаторы весовые непрерывного действия
Обозначение типа:
КЛИМ-ВД
Производитель:
ООО "Мера", г.Челябинск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.04.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46155
об утверждении типа средств измерений
Лист 1
Листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозаторы весовые непрерывного действия КЛИМ-ВД
Назначение средства измерений
Дозаторы весовые непрерывного действия КЛИМ-ВД (далее дозаторы), предназначены
для непрерывного дозирования сыпучих материалов.
Описание средства измерений
Конструктивно дозаторы состоят из грузоприемного устройства (далее ГПУ) и блока
управления.
ГПУ представляет собой ленточный горизонтальный транспортер с приводным и на-
тяжным барабанами, оснащенный импульсным датчиком скорости и роликоопорой, опираю-
щейся на весоизмерительный тензорезисторный датчик (далее датчик). Транспортер приво-
дится в движение мотор-редуктором.
Блок управления состоит из вторичного весоизмерительного преобразователя
Ньютон-15, частотного преобразователя, устройств коммутации и управления.

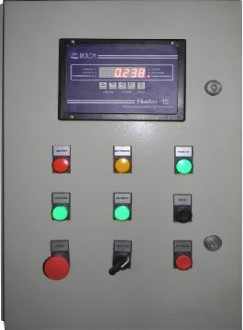

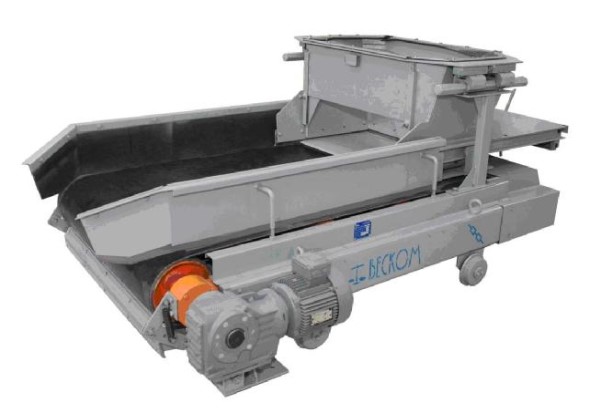

Общий вид ГПУ и блока управления приведен на рисунке 1.
Грузоприемное устройство в сборе с вибропитателемБлок управления
(для мод. КЛИМ-ВД-600-1350)
Рисунок 1 — Внешний вид дозаторов
Принцип действия дозаторов заключается в следующем: при движении дозируемого
продукта по измерительному участку транспортера весоизмерительный тензорезисторный
датчик формирует электрический сигнал, пропорциональный погонной нагрузке. Датчиком
скорости формируется электрический сигнал, пропорциональный скорости движения транс-
портерной ленты. Эти электрические сигналы поступают во вторичный весоизмерительный
преобразователь, в котором происходит преобразование сигналов в цифровой вид с после-
дующей математической обработкой и вычислением линейной плотности, текущей произво-
дительности, прошедшей суммарной массы дозируемого продукта. Поддержание заданного
значения производительности при дозировании достигается автоматическим (без вмешатель-
ства оператора) регулированием скорости движения транспортерной ленты в зависимости от
значения текущей производительности.
Лист № 2
всего листов 5
В дозаторах используются:
– датчики весоизмерительные тензорезисторные серии Т (Госреестр № 36963-08);
–датчикивесоизмерительныетензорезисторныеPW,модификацияPW16C3
(Госреестр № 21172-09);
– датчики весоизмерительные тензорезисторные Z6 (Госреестр № 15400-07);
– датчики весоизмерительные тензорезисторные модели USB (Госреестр № 39774-08);
– датчики весоизмерительные тензорезисторные модели IL (Госреестр № 39776-08).
Дозаторы имеют модификации, отличающиеся шириной конвейерной ленты, расстоя-
нием между осями приводного и натяжного барабанов.
Наибольший и наименьший пределы производительности определяется при заказе на
поставку. В зависимости от характеристик технологической линии, для использования в кото-
рой предназначен дозатор, ГПУ оснащается формирующей воронкой, регулируемым шибе-
ром-задвижкой, отсекающей заслонкой, вибропитателем, аспирационным кожухом.
Знак поверки в виде наклейки наносится на лицевую панель вторичного весоизмери-
тельного преобразователя.

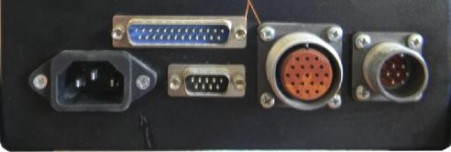

Пломбировке от несанкционированного доступа подвергается тумблер переключения
режимов работы (настройки) дозатора на задней панели вторичного весоизмерительного пре-
образователя (рисунок 2).

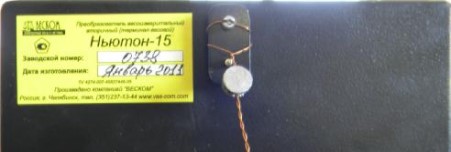

Рисунок 2 — Схема пломбировки
(1 — пломбировочная пластина на тумблере переключения режимов)
Программное обеспечение
Программное обеспечение (ПО) дозаторов реализовано аппаратно и является встроен-
ным.
Для защиты от преднамеренных и непреднамеренных воздействий на ПО (параметры
юстировки и настройки) используется пломбируемый переключатель на задней панели вто-
ричного весоизмерительного преобразователя. Кроме того, защита от несанкционированного
доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО
без применения специализированного оборудования производителя. Изменение ПО через ин-
терфейс пользователя невозможно.
Ширина ленты (мм)
400; 500; 650; 800; 1000; 1200; 1400; 1600
КЛИМ-ВД-H-L
Расстояние между осями приводного и натяжного барабанов (мм)
1350 – 15000 с шагом 50
1
Лист № 3
всего листов 5
Идентификационные данные ПО отображаются при включении вторичного весоизме-
рительного преобразователя в следующей последовательности: идентификационное наимено-
вание ПО, затем номер версии ПО (см. таблицу 1).
Уровень защиты от преднамеренных и непреднамеренных воздействий «А» по МИ 3286-2010.
Таблица 1— Идентификационные данные ПО (микропрограммы)
Наименование
программного
обеспечения
не применяется
Идентифика-
ционное
наименование
программного
обеспечения
Н-15
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
3.0
Цифровой идентифика-
тор программного обес-
печения (контрольная
сумма исполняемого
кода
не применяется
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
не применяется
Метрологические и технические характеристики
Таблица 2 — Основные метрологические характеристики
Наибольший предел производительности (НПП), т/ч2,5; 4; 6,3; 10; 16; 25; 40; 63; 100;
250; 400; 630; 1000
Наименьший предел производительности (НмПП=0,1
НПП), т/ч
0,25; 0,4; 0,63; 1; 1,6; 2,5; 4; 6,3; 10;
25;40; 63; 100
Пределы допускаемой погрешности (%) от наибольшего
предела производительности при условии непрерывной±0,5; ±1; ± 1,5; ±2,0
работы дозатора в течение 6 мин
Примечание — значения пределов допускаемой погрешности для конкретного образца доза-
тора определяется при первичной поверке (вводе в эксплуатацию) с учетом свойств материа-
ла, подлежащего дозированию.
Таблица 3 — Основные параметры ГПУ дозаторов
Наименование КЛИМ-
ВД 400
Значения для модификаций дозаторов
КЛИМ- КЛИМ- КЛИМ- КЛИМ- КЛИМ- КЛИМ- КЛИМ-
ВД 500 ВД 650 ВД 800 ВД 1000 ВД 1200 ВД 1400 ВД 1600
Ширина конвейер-
ной ленты, мм
4005006508001000120014001600
Расстояние между
осями валов при-
водного и натяж-от 1350 до 15000от 1750 до 15000от 2000 до 15 000
ного барабанов
(Н), мм
Габаритные разме-
ры, мм, не более
Длина17 00017 00017 00017 00017 00017 00017 00017000
Ширина 1400 1500 1650 1800 2000 2200 2400 2600
Высота 700 700 700 1000 1200 1500 1500 1500
Масса, кг, не более 900 1300 1900 2400 3000 3600 4200 5000
Условия эксплуатации:
Температура окружающего воздуха,
°
С:
- для ГПУ при использовании датчика PW16C3........................от минус 10 до плюс 40
- для ГПУ при использовании других датчиков (Т, Z6, USB, IL)от минус 30 до
плюс 40
- для блока управления...................................................................от минус 10 до плюс 45
Относительная влажность при 35
°
С, не более, % ............................................................. 90
Лист № 4
всего листов 5
+
10%
Атмосферное давление, кПа.................................................................................от 87 до 106
Параметры электрического питания от трехфазной сети переменного тока:
- номинальное междуфазное напряжение, В..............................................................380
- фазное напряжение, В..........................................................................................220
-
15%
- частота, Гц ...........................................................................................................50±2%
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной документа-
ции типографским способом и на маркировочную табличку дозаторов заводским способом.
Комплектность средства измерений
1) Дозатор в сборе..............................................................................................................1 шт.
2) Документ «Дозатор весовой непрерывного действия КЛИМ – ВД. Руководство по
эксплуатации»..............................................................................................................................1 экз.
3) Документ «Дозатор весовой непрерывного действия КЛИМ – ВД. Формуляр»..1 экз.
4) Документ «КЛИМ – ВД. Блок управления. Руководство по эксплуатации».........1 экз.
5) Документ «Преобразователь весоизмерительный вторичный Ньютон-15. Руково-
дство по эксплуатации. Паспорт»..............................................................................................1 экз.
6) Документация на стандартные комплектующие изделия1 комплект
Поверка
осуществляется по ГОСТ 8.469-2002 «ГСИ. Дозаторы автоматические весовые непрерывного
действия. Методика поверки».
Идентификационные данные, а также процедура идентификации программного обес-
печения приведены в разделе 3.2 документа «Преобразователь весоизмерительный вторичный
Ньютон-15. Руководство по эксплуатации. Паспорт»
Основные средства поверки:
– весы неавтоматического действия по ГОСТ Р 53228-2008 (весы для статического
взвешивания) с пределами допускаемой погрешности не менее чем в 3 раза меньше пределов
допускаемой погрешности дозаторов;
– секундомер механический СОСпр-25-2 класс точности 2, пределы погрешности не
более ±0,1 с.
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации
дозаторов п.2.3 «Использование изделия».
Нормативные и технические документы, устанавливающие требования к дозаторам ве-
совым непрерывного действия КЛИМ-ВД
1. ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие техни-
ческие условия».
2. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Го-
сударственная поверочная схема для средств измерений массы».
3. ТУ 4274-010-45627446-10 «Дозаторы весовые непрерывного действия КЛИМ-ВД.
Технические условия».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
-
осуществление торговли и товарообменных операций, выполнение работ по рас-
фасовке товаров;
-
выполнение государственных учетных операций.
Лист № 5
всего листов 5
Заявитель
Общество с ограниченной ответственностью «ВЕСКОМ»
(ООО «ВЕСКОМ»).
454091, Россия, г. Челябинск, ул. Цвиллинга, д. 55А, офис 23.
Тел./факс: (351) 237-13-44, 268-41-52
Изготовитель
Общество с ограниченной ответственностью «Мера» (ООО «Мера»).
454091, Россия, г. Челябинск, ул. Цвиллинга, д. 55А, офис 22. Тел.: (351) 237-12-88
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации № 30004-08.
119361, г. Москва, ул. Озерная, д. 46.
Тел.: (495) 437 5577, факс: (495) 437 5666.
; E-mail:
Заместитель
Руководителя Федерального
агентства по техническому ре-
гулированию и метрологииЕ.Р. Петросян
М.п.«»2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 17612-98 | Датчики весовые тензометрические консольного типа | BCA, BCL, BCM, BSA, BSS, HBS | Фирма "CAS Corporation Ltd.", Корея | 1 год | Перейти |
| 49846-12 | Весы неавтоматического действия | SJ | Фирма "Shinko Denshi Co., Ltd.", Япония | 1 год | Перейти |
| 76032-19 | Дозаторы пипеточные | IKA | Фирма "IKA-WERKE GmbH & Co. KG", Германия | 1 год | Перейти |
| 60182-15 | Дозаторы весовые автоматические дискретного действия Hastamat | Hastamat LW 5.1-G | Фирма "PVT Piepenbrock Verpackungstechnik GmbH", Германия | 1 год | Перейти |
| 6416-84 | Устройства весовые тензометрические судовые | 6.030 УВТ | Завод порционных автоматов ПО "Веда", Украина, г.Киев | 1 год (ГОСТ 8.002-71) | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
