Номер госреестра:
29902-11
Наименование СИ:
Часы авиационные
Обозначение типа:
АЧС-1, АЧС-1М
Производитель:
ОАО "Челябинский часовой завод "Молния", г.Челябинск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.07.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43000
об утверждении типа средств измерений
лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Часы авиационные АЧС-1, АЧС-1М
Назначение средства измерений
Часы авиационные АЧС-1 (в дальнейшем - часы) предназначены для измерения
текущего времени (в часах, минутах и секундах), измерения времени полета (в часах и
минутах) и измерения коротких промежутков времени (в минутах и секундах).
Описание средства измерений
Часы авиационные АЧС-1 относятся к механическим приборам измерения времени с
балансовым осциллятором и анкерным ходом.
Принцип работы часов, как автоколебательной системы, основан на преобразовании
колебательных движений баланса во вращательное движение зубчатых колёс и передаче
балансу импульсов (для поддержания колебаний) от двигателя, являющегося источником
механической энергии.
Конструкция механизма часов состоит из следующих функциональных узлов:
-колёсная система (механизм текущего времени, механизмы времени полёта и
секундомера)
;
-осциллятор (система баланс – спираль)
;
-анкерный ход (спусковой механизм);
-стрелочный механизм (отсчётное устройство);
-механизм завода часов и перевода стрелок текущего времени;
-механизм останова часов (тормоз баланса), пуска, останова и сброса стрелок времени
полёта и секундомера;
-органы управления часами (заводная и пусковая головки).
Часы авиационные АЧС-1 (25 камней) имеют модификацию АЧС-1М (26 камней).
Измерение коротких промежутков времени часы АЧС-1 обеспечивают до 1 часа в минутах и

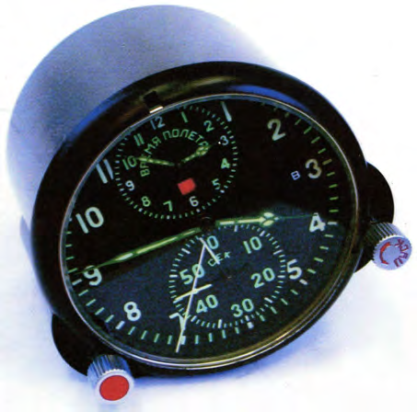

секундах, АЧС-1М - до 30 минут в минутах и секундах. Внешний вид часов представлен на
рисунке 1.
Рисунок 1
Пломба со знаком
поверки
лист № 2
всего листов 3
не более ±20
не более ±60
3
0,655
Ø85×91,4×91,4
10000
Метрологические и технические характеристики
Суточный ход в интервале температур (20±5) ºС, с
Суточный ход в интервале температур от минус 60
°
С
до плюс 60
°
С, с
Продолжительность действия часов от одной полной
заводки пружины, сут, не менее
Масса, кг, не более
Габаритные размеры, мм
Ресурс налета до первого капитального ремонта в течение
срока службы 8 лет, ч
Условия эксплуатации:
- температура,
°
С
- относительная влажность воздуха, %
- атмосферное давление, гПа (мм рт.ст.)
20±5
65±15
960-1040 (720-780)
Знак утверждения типа
Знак наносят на титульный лист паспорта часов типографским способом.
Количество
Примечание
1 шт.
1 шт.
1 шт.
1 на 20 изделий
Для часов АЧС-1М
Комплектность средства измерений
№НаименованиеОбозначение
п/п документа
1 Часы
2 Паспорт 2.813.000 ПС
3 Руководство по 2.813.000 РЭ
технической эксплуатации
4Индивидуальная коробка
5Комплект запчастей
6Ведомость комплекта(ВИ)
ремонтного инструмента
7Комплект ремонтного
инструмента
8Розетка
9Методика поверкиМП 80-262-2004
1 шт.
1 экз. на партию
Поверка
осуществляется по документу МП 80-262-2004 «ГСИ. Часы авиационные АЧС-1, АЧС-1М.
Методика поверки», утвержденному ФГУП «УНИИМ» в 2004 г.
Перечень эталонов, применяемых при поверке:
Эталонный измеритель времени любого типа с погрешностью суточного хода не более 7 с.
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по технической эксплуатации
2.813.000 РЭ.
Нормативные и технические документы, устанавливающие требования к часам
ТУ 25-07.1422-80 Часы авиационные. Технические условия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта.
лист № 3
всего листов 3
Изготовитель
ОАО Челябинский часовой завод «Молния»
Адрес
:
454091, г Челябинск, ул. Цвиллинга, 25
Тел.
/
факс
:
(351) 263-13-75
Сведения об испытательном центре
ГЦИ СИ ФГУП «Уральский научно – исследовательский институт метрологии»
620000, г. Екатеринбург, ул. Красноармейская, д. 4
Тел./факс (343) 350 – 26 – 18 / (343) 350 – 20 – 39
Е-mail: uniim@uniim.ru
http://www.uniim.ru/
Аттестат аккредитации (Госреестр № 30005 – 06 от 01 сентября 2006 г.)
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Е.Р. Петросян
М.п.«_____» ______________ 2011 г.
