Приборы для измерения артериального давления механические Апексмед, ГРСИ 29875-11
Номер госреестра:
29875-11
Наименование СИ:
Приборы для измерения артериального давления механические
Обозначение типа:
Апексмед
Производитель:
Фирма "Apexmed International B.V.", Нидерланды
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.12.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45011
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерения артериального давления механические «Апексмед»
Назначение средства измерений
Прибор для измерения артериального давления механический тип «Апексмед» (далее -
прибор) предназначен для косвенного измерения систолического и диастоли-ческого арте-
риального давления путем измерения избыточного давления воздуха в манжете в момент по-
явления и исчезновения тонов Короткова.
Описание средства измерений
Принципдействияоснован на определении давления воздуха в манжете, наде-
ваемойна плечо, примедленномснижении со скоростью 2-5 мм рт.ст/с вмоменты
времени возникновения и прекращения тонов Короткова, прослушиваемых с помощью сте-
тоскопа . Значение давления в манжете в момент возникновения тонов Короткова опре-
деляется как максимальное (систолическое) артериальное давление, а давление в момент
прекращения тонов Короткова – минимальное (диастолическое) артериальное давления
Прибор состоит из:
- манжеты, внутри которой находится герметичная пневмокамера для создания ком-
прессионного давления воздуха;
- ручного пневматического нагнетателя (груши) с регулируемым клапаном;
- мембранного манометра для измерения давления.
Прибор «Апексмед» имеет модели исполнения:
- АТ-10 с манжетой с металлическим фиксирующим кольцом, без стетоскопа;
- АТ-11 с манжетой без металлического фиксирующего кольца, без стетоскопа;
- АТ-11NB с манжетой из ПВХ без металлического фиксирующего кольца, без стето-
скопа;
- АТ-12 с манжетой с металлическим фиксирующим кольцом и со встроенным в ман-
жету стетоскопом;
- АТ-20 комбинированный с манжетой с металлическим фиксирующим кольцом и
мембранным манометром
Æ
65 мм типа ПАЛМ, без стетоскопа;
- АТ-21 комбинированный с манжетой 620х170 мм с металлическим фиксирующим
кольцом типа ПАЛМ и мембранным манометром
Æ
65 мм типа ПАЛМ, без стетоскопа;
- АТ-22 комбинированный с манжетой без металлического фиксирующего кольца и
мембранным манометром
Æ
65 мм типа ПАЛМ, со встроенным в манжету стетоскопом
- АТ-30 комбинированный с манжетой с металлическим фиксирующим кольцом и
мембранным манометром
Æ
50 мм типа ПАЛМ, без стетоскопа;
- АТ-31 комбинированный с манжетой без металлического фиксирующего кольца и
мембранным манометром
Æ
50 мм типа ПАЛМ, без стетоскопа;
- АТ-41 настольный с манжетой без металлического фиксирующего кольца, без стето-
скопа.
Все модели прибора для измерения артериального давления механического типа
«Апексмед» имеют одни и те же функциональныехарактеристики, отличаются конструк-
тивнымиособенностями (способом соединения манометра и нагнетателя с манжетой) и
комплектацией.
Фотография образца прибора представлена на фото 1
Лист № 2
всего листов 4

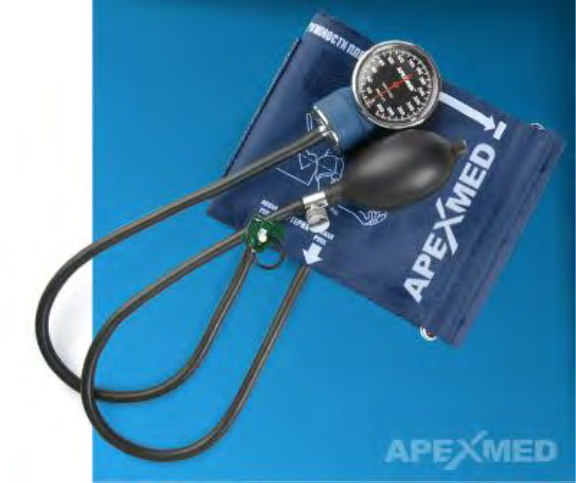

Фото 1. Внешний вид прибора для измерения артериального давления механического
«Апексмед» модель АТ-12
Для обеспечения защиты от несанкционированного доступа Изготовитель пломбирует
приборы.
Пломба представляет собой полоскуразрушающегося клеящегося материала, устанавлива-
ется с левой стороны корпуса манометра таким образом, что при попытке демонтажа манометра
приведет к разрушению пломбы. Каждая наклейка имеет идентификационный номер.
Метрологические и технические характеристики
- диапазон измерения давления воздуха в манжете, мм рт.ст. ………0-300
- пределы допускаемой абсолютной погрешности измерения давления воздуха в ман-
жете, во всем диапазоне измерений, мм рт.ст±3
- цена деления шкалы манометра, мм рт.ст.2
- размеры пневмокамеры, мм ……….………………………. (270±20)х(130±10)
- условия эксплуатацииУХЛ категории 4.2( от 10 до 35 ºС, влажности 85%) по
ГОСТ 15150-69
Знак утверждения типа
Знак утверждения типа наносится в Руководство по эксплуатации, раздел «Свидетель-
ство о поверке», стр. 11 с указанием № свидетельства утверждения типа типографским спо-
собом.
Комплектность средств измерений
Комплектность представлена в таблице 1.
Таблица 1
Наименование
модификации
АТ-10 АТ-11 АТ-12 АТ-20 АТ-21 АТ-22 АТ-30 АТ-31 АТ-41
АТ-
11
NB
Количество
11------
Манометр мембранный
Æ
50
1
мм
Манометр мембранный
Æ
60
-
ммтипа ПАЛМ
--111---
Лист № 3
всего листов 4
Наименование
модификации
АТ-10 АТ-11 АТ-12 АТ-20 АТ-21 АТ-22 АТ-30 АТ-31 АТ-41
АТ-
11
NB
Манометр мембранный
Æ
50
-
ммтипа ПАЛМ
Количество
-----11-
-------1
1-----11
--1--1--
---1----
-1------
----1---
1 1 1 1 1 1 1 1
1 1 1 1 1 1 1 1
позаказу
Манометр настольный на-
подставке
Манжета без металлического-
фиксирующего кольца
Манжета с металлическим1
фиксирующим кольцом
Манжета с металлическим-
фиксирующим коль-
цом(620х170) мм
Манжета со встроенным сте--
тоскопом, с металлическим
фиксирующим кольцом
Манжета со встроенным сте--
тоскопом, без металлическо-
го фиксирующего кольца
Пневматический нагнетатель1
Футляр1
Рекомендации по метрологии
Р 50.2.020-2004
Руководство по эксплуатации1
11111111
Поверка
осуществляется по документу Р 50.2.020-2002 «ГСИ. Сфигмоманометры неинвазивные ме-
дицинские. Методика
поверки»
Основные средства поверки:
- образцовый прибор для измерения давления АЗД-0,405 (с манометром образцовым
1227, кл.0,15 иустройством создания избыточного давления с клапаном);
- секундомер 2 класса ТУ 25-184.003-90, зав. № 11
- цилиндр жесткий Ø=50-70 мм, высота – 200 мм
Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации
Нормативные документы, устанавливающие требования к приборам для измерения ар-
териального давления механическим «Апексмед»
- ГОСТ Р 51959.1-2002 (ЕН 1060-1-96) «Сфигмоманометры (измерители артериаль-
ного давления) неинвазивные. Часть 1 .Общие требования»;
- ГОСТ Р 51959.2-2002 (ЕН 1060-2-96) «Сфигмоманометры (измерители артериально-
го давления) неинвазивные. Часть 2 .Дополнительные требования к механическим сфигмо-
манометрам»;
- ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие техни-
ческие условия»
Лист № 4
всего листов 4
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление деятельности в области здравоохранения
Изготовитель
Фирма «Apexmеd International B.V.», Нидерланды.
Keizersgracht, 62-64, 1015 CS, Amsterdam
E-mail:
,
Заявитель
ООО «МЕДИКОМ», г. Москва
129301, г. Москва, ул. Касаткина, д. 3
Тел./факс (495) 6519116, E-mail:
Испытательный центр
ГЦИ СИ АНО ВНИИИМТ, Регистрационный номер 30136-09
129301, Москва, ул. Касаткина, д.3,
Тел/факс (499)187-29-71
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«_
»
2011 г.
