Номер госреестра:

29752-12

Наименование СИ:

Приборы для измерения температуры жидких металлов и ЭДС датчиков активности кислорода

Обозначение типа:

Multi-Lab III

Производитель:

Фирма "Heraeus Electro-Nite GmbH & CO. KG", Германия

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

03.04.2022

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 46465

об утверждении типа средств измерений

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерения температуры жидких металлов и ЭДС датчиков активно-

сти кислорода Multi-Lab III

Назначение средства измерений

Приборы для измерения температуры жидких металлов и ЭДС датчиков активности ки-

слорода Multi-Lab III предназначены для измерений термо- ЭДС, поступающей от первичных

преобразователей термоэлектрических, измеряющих температуры жидких металлов - чугуна,

стали, меди и других, и ЭДС, генерируемой датчиками активности кислорода.

Описание средства измерений

Принцип действия

Подаваемые на измерительный вход приборов для измерения температуры жидких ме-

таллов и ЭДС датчиков активности кислорода Multi-Lab III сигналы термо-ЭДС от первичных

преобразователей термоэлектрических (термопар) и ЭДС от датчиков активности кислорода

(мВ) преобразуются в цифровую форму и по соответствующей программе пересчитываются в

значения температуры. Эти сигналы воспринимаются тактами с частотой 0,1 секунды.

В процессе измерений температуры проводится анализ изменения поступающего

входного сигнала, с целью определения его выхода на стабильные показания (характеризуется

параметрами так называемой температурной площадки, определяемыми длиной (временем) и

высотой (изменением температуры)). Если за время, заданное длиной площадки, фактическое

изменение температуры не превышает её заданной высоты (т.е. допускаемого изменения тем-

пературы), то площадка считается выделенной. Далее прибор Multi-Lab III усредняет тактовые

значения температуры, измеренные на длине выделенной площадки и выводит среднее значе-

ние как результат измерения на экран.

Аналогичным образом выделяются температурные площадки, соответствующие тем-

пературам ликвидус и солидус кристаллизующихся расплавов, а также площадки, соответст-

вующие выходу ЭДС на стабильные показания, размеры которых задаются длиной (временем)

и высотой (допускаемым изменением величины температуры или ЭДС).

Помимо измерения температуры, по результатам измерения ЭДС, генерируемой дат-

чиками активности кислорода, расчётным путём определяется активность кислорода в жидкой

стали, чугуне и меди, содержание углерода в стали, содержание серы в чугуне, активность FeO

(или FeO+MnO) в жидких металлургических шлаках и некоторые другие параметры, связанные

с термическим состоянием и химическим составом жидких металлов.

Приборы для измерения температуры жидких металлов и ЭДС датчиков активности

кислорода Multi-Lab III выпускаются в следующих модификациях:

Multi-Lab III Celox – прибор для измерения температуры и окисленности стали;

Multi-Lab III Celox Copper – прибор для измерения температуры и окисленности меди.

Multi-Lab III Celox Foundry – прибор для измерения температуры и степени сферодизации чу-

гуна;

Multi-Lab III Delta-Dist L – прибор для измерения температуры и окисленности стали, опреде-

ления толщины шлака;

Multi-Lab III Hot Metal Sulfur – прибор для измерения температуры и содержания серы в чу-

гуне;

Multi-Lab III Tap-Tip – прибор для измерения температуры ванны и температуры ликвидус

стали;

Multi-Lab III TOC – прибор для измерения температуры и окисленности стали, определения

содержания углерода по температуре ликвидус (2 канала);

Multi-Lab III Multi-Lance – прибор для измерения температуры и окисленности стали, опреде-

ления содержания углерода по температуре ликвидус (4 канала)

ры прибора (в том числе и критерии выделения температурных- и ЭДС – площадок), управлять

выводом данных на периферийные устройства, просматривать результаты выполненных изме-

рений, проводить проверку прибора.

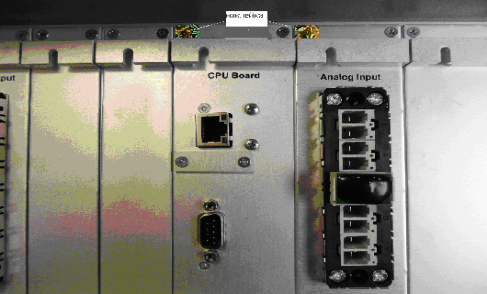

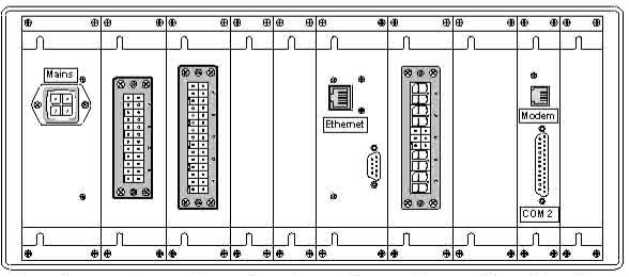

На задней панели (рисунок 2) находится сетевой разъём с предохранителем, измери-

тельный вход, разъёмы выходов управления сигнализацией о стадиях измерительного цикла,

разъёмы для последовательного вывода данных на периферийные устройства, разъём для выво-

да данных по параллельному интерфейсу на принтер и некоторые другие разъёмы, которые мо-

гут присутствовать в зависимости от комплектации прибора дополнительными платами (на-

пример, вывода данных в аналоговом виде, в двоично-десятичном (BCD) коде и др.).

Рисунок 2

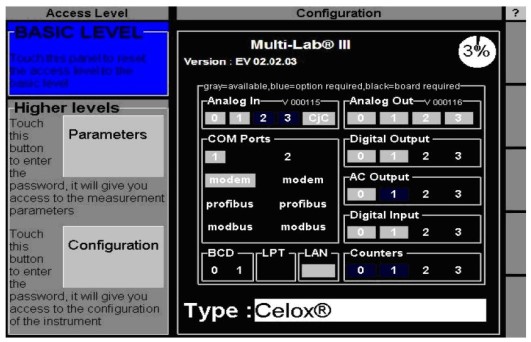

У всех модификаций имеется одна и та же этикетка (рисунок 3). Нужная модифика-

ция (Type) (рисунок 5) активируется производителем через меню с помощью пароля «высшего

инженерного уровня»

Лист № 2

Всего листов 5

Электронные платы прибора для измерения температуры жидких металлов и ЭДС дат-

чиков активности кислорода Multi-Lab III во всех модификациях смонтированы в пылезащи-

щённом стальном корпусе, выполненному по стандарту 19” для установки на монтажной стой-

ке или крепления в щите

В состав любой из указанных модификаций обязательно входят сле-

дующие основные платы: плата соединений со слотами для установки остальных плат, процес-

сорная плата, VGA- видеоплата, плата предусилителя с АЦП, плата управления сигнализацией,

блок питания. При необходимости прибор может быть доукомплектован максимум тремя до-

полнительными платами.

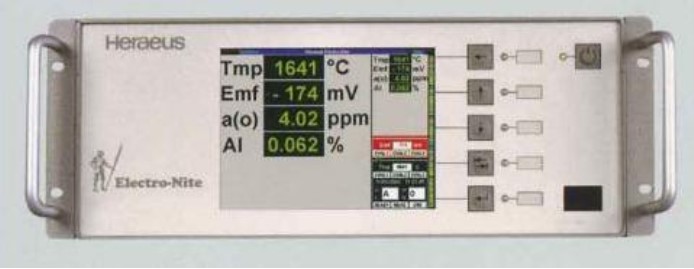

На передней панели корпуса (рисунок 1) имеется экран, на котором в цифровой или

графической формах отображаются ход измерений и его результаты. Там же расположена кла-

виатура, с помощью которой через систему меню на экране можно изменять рабочие парамет-

Рисунок 1

Лист № 3

Всего листов 5

Рисунок 3Рисунок 4

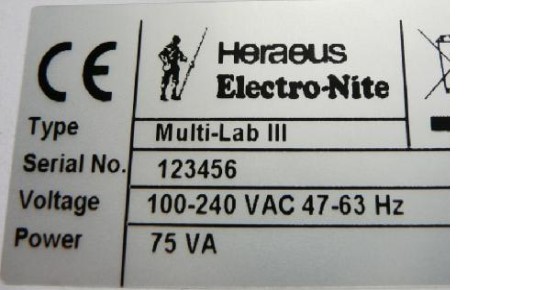

Винты процессорной и входной плат имеют пломбы в виде одноразовых наклеек с го-

лограммой (рисунок 4).

Рисунок 5

Измеренные и рассчитанные значения параметров, а также кривые измерения и пара-

метры работы прибора Multi-Lab III, при которых они были выполнены, хранятся в памяти и

могут быть выведены на экран, распечатаны на принтере или переданы по последовательному

интерфейсу на внешний компьютер

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изго-

товлении прибора и не имеющее возможности считывания и модификации, отображено в таб-

лице 1.

Таблица 1

Наименова- Идентификаци- Номер версии Цифровой идентифи- Алгоритм вычис-

ние про- онное наимено- (идентификаци- катор программного ления цифрового

граммногование про-онный номер)обеспеченияидентификатора

обеспечения граммного обес-программного (контрольная сумма программного

печенияобеспеченияисполняемого кода)обеспечения

8FB1FA2ADB2E8F74

Multi-Lab

IIIEV 02EV 02.XX.ХХ

E72B1E10CCF68D01

MD5

*EV 02. – метрологически значимая часть ПО;

ХХ.ХХ – метрологически не значимая часть ПО (рисунок 5).

Контрольная сумма исполняемого кода доступна только производителю.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений

– А по МИ 3286-2010.

Лист № 4

Всего листов 5

Внешнее ПО, устанавливаемое на ПК не является метрологически значимым и предна-

значено для выбора типа термопары, типа линеаризации, температурной площадки, времени

измерения, порогового значения температуры, считывания и распечатки результатов измерения.

Метрологические и технические характеристики

Метрологические и технические характеристики приборов для измерения температуры

жидких металлов и ЭДС датчиков активности кислородных зондов Multi-Lab III приведены в

таблице 2.

Таблица 2

ХарактеристикаВеличина

Диапазон измеряемых температур при использовании преобразовате-

лей термоэлектрических типа,

СS

от 400 до 1700

от 600 до 1800

Пределы допускаемой основной абсолютной погрешности измерения± 1 *

температуры,

Цена единицы наименьшего разряда,

0,1

Диапазон измерения ЭДС от датчиков активности кислорода, мВ от – 1000 до + 1000

Пределы допускаемой абсолютной погрешности измерения ЭДС, мВ ± 1 *

Цена единицы наименьшего разряда, мВ0,1

Пределы допускаемой дополнительной абсолютной погрешности, вы-± 1

званной изменением температуры окружающей среды в пределах ра-

бочей,

Нормальная температура эксплуатации,

от 18 до 28

Рабочая температура эксплуатации,

от 0 до 50

Температура хранения,

от – 50 до + 60

Относительная влажность, %, не более 90

Габаритные размеры Д×Ш×В, мм, не более 482 × 365 × 177

Масса, кг, не более 13

Напряжение питания переменного тока, В от 100 до 240

Частота, Гцот 47 до 63

Потребляемая мощность, ВА, не более 75

* - без учета погрешности первичного преобразователя.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуа-

тационной документации типографским способом и на лицевую панель прибора методом оф-

сетной печати.

Примечание

Модификация по заказу

Комплектность средства измерений

Комплектность средства измерения приведена в таблице 3.

Таблица 3

НаименованиеКол-во, шт

Прибор Multi-Lab III 1

CD с Руководством по эксплуатации и методикой по-1

верки

Поверка

осуществляется по МП РТ 1692-2012 «Приборы для измерения температуры жидких металлов

и ЭДС датчиков активности кислорода Multi-Lab III. Методика поверки», утверждённой ГЦИ

СИ ФБУ «Ростест-Москва» 22.03.2012г.

Лист № 5

Всего листов 5

Основные средства поверки приведены в таблице 4.

Таблица 4

Наименование средств измеренийХарактеристики

Калибратор тока программируемый П321

Диапазон от 0 до 10000 мА,

0,01 %

Катушка электрического сопротивления Р321 1 Ом, КТ 0,01

Компаратор напряжений Р3003Диапазон от 0 до 10 В, КТ 0,0005

Сведения о методиках (методах) измерений

Сведения о методах измерений содержатся в руководстве по эксплуатации приборов

для измерения температуры жидких металлов и ЭДС датчиков активности кислорода

Multi – Lab III.

Нормативные и технические документы, устанавливающие требования к приборам для из-

мерения температуры жидких металлов и ЭДС датчиков активности кислорода Multi-Lab III

1 Техническая документация изготовителя Heraeus Electro-Nite GmbH & Co. KG.

2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процес-

сов. Общие технические условия».

3 ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики

преобразования».

4 ГОСТ 8.558-1993 «ГСИ. Государственная поверочная схема для средств измерений

температуры».

Рекомендации по областям применения в сфере государственного регулирования обеспе-

чения единства измерений

выполнение работ по оценке соответствия промышленной продукции и продукции других ви-

дов, а также иных объектов установленным законодательством Российской Федерации обяза-

тельным требованиям.

Изготовитель

Heraeus Electro-Nite GmbH & Co. KG.

Unter dem Hofe 10, D-58099 Hagen, Germany.

Teл. +49 (0) 6181 35 2730, факс +49 (0) 6181 35 2800.

E-mail:

info.electro-nite.de@heraeus.com

Заявитель

ООО «Хераеус Электро-Найт Челябинск»

454047, г.Челябинск, ул. 2-я Павелецкая, д. 36.

Тел. (351) 725-75-38, факс (351) 725-75-38, 725-75-79.

E-mail:

info@electro-nite.ru

Испытательный центр

ГЦИ СИ ФБУ «Ростест–Москва», регистрационный номер 30010-10 от 15.03.2010г.

117418, г.Москва, Нахимовский проспект, 31.

Тел. (495) 544-00-00, (499) 129-19-11, факс (499) 124-99-96.

E-mail:

info@rostest.ru

, web:

www.rostest.ru

Е.Р.Петросян

Заместитель

Руководителя Федерального

агентства по техническому

регулированиюи метрологии

М.П«_____»______________2012 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
15645-01	Устройства измерения параметров жидкости и газа	7950, 7951, 7955	Фирма "Solartron Mobrey Ltd.", Великобритания	1 год	Перейти
36001-07	Приборы универсальные для измерений длины	DMS 1000	Фирма "MICROREP", Италия	1 год	Перейти
46941-11	Приборы измерения параметров элементов защиты	ПЭЗ-1	ОАО "НИИ газоразрядных приборов "Плазма", г.Рязань	2 года	Перейти
29770-07	Приборы универсальные для измерений длины	Precimar ULM OPAL/ULM RUBIN	Фирма "Mahr GmbH", Германия	2 года	Перейти
24656-03	Приборы универсальные полуавтоматические для измерения диаметров и длин роликов	4155Л	ООО "ИПФ "Робокон", г.Москва	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуПриборы для измерения температуры жидких металлов и ЭДС датчиков активности кислорода Multi-Lab IIIГРСИ 29752-12

Заказать поверку
Приборы для измерения температуры жидких металлов и ЭДС датчиков активности кислорода Multi-Lab III
ГРСИ 29752-12
