Номер госреестра:
29635-05
Наименование СИ:
Ваттметры цифровые
Обозначение типа:
СР3010
Производитель:
ООО предприятие "ЗИП-Научприбор", г.Краснодар
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.12.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 21239
об утверждении типа средств измерений
Лист №1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ваттметры цифровые СР3010
Назначение средства измерений
Ваттметры цифровые СР3010 (далее - ваттметры СР3010) предназначены для измере-
ний активной мощности в цепях постоянного тока и в однофазных цепях переменного тока.
Описание средства измерений
Ваттметры СР3010 выпускаются в 6-ти исполнениях, обозначение которых и краткие
характеристики приведены в таблице 1.
Таблица 1 – Исполнения ваттметров СР3010
ОбозначениеКраткие характеристики
СР3010/1-000Ваттметр с пределами измерения по напряжению 30-75-150-300-450-600 В
и пределами измерения по току 50-100-200-500 мА, без интерфейса
СР3010/1-232Ваттметр с пределами измерения по напряжению 30-75-150-300-450-600 В
и пределами измерения по току 50-100-200-500 мА, с интерфейсом RS232.
СР3010/1-485Ваттметр с пределами измерения по напряжению 30-75-150-300-450-600 В
и пределами измерения по току 50-100-200-500 мА, с интерфейсом RS485.
СР3010/2-000Ваттметр с пределами измерения по напряжению 30-75-150-300-450-600 В
и пределами измерения по току 1-2,5-5-10 А, без интерфейса
СР3010/2-232Ваттметр с пределами измерения по напряжению 30-75-150-300-450-600 В
и пределами измерения по току 1-2,5-5-10 А, с интерфейсом RS232.
СР3010/2-485Ваттметр с пределами измерения по напряжению 30-75-150-300-450-600 В
и пределами измерения по току 1-2,5-5-10 А, с интерфейсом RS485.
Ваттметры СР3010 имеют возможность установки пределов измерения по напряже-
нию и току и режима измеряемой мощности (постоянного тока/переменного тока) и индици-
руют значение измеренной мощности, знак «+» или «-», значения выбранных пределов изме-
рения напряжения и тока, режим измеряемой мощности (постоянного тока/переменного то-
ка).
В зависимости от исполнения, ваттметры СР3010 могут передавать результаты изме-
рений по гальванически развязанному интерфейсу RS232 или RS485.
Количество значащих цифр при индикации измеренных значений мощности - пять
десятичных разрядов. Ваттметры СР3010 модификаций СР3010/Х-232 обеспечивают переда-
чу измеренных значений тока или напряжения по интерфейсу RS232, модификаций
СР3010/Х-485 – по интерфейсу RS485.
В ваттметрах СР3010 используется специальный алгоритм цифровой обработки сиг-
налов, реализованный на основе цифрового фильтра, ориентированный на измерения посто-
янной и переменной составляющих сигналов произвольной формы, не критичный к их форме,
частоте и обеспечивающий требуемую точность измерения. Частота дискретизации входного
сигнала – 4000 Гц.
Измерение постоянной составляющей мощности измеряемого сигнала выполняется
по формуле:
Р
=
= U
=
´
I
=
,
где Р
=
- постоянная составляющей мощности измеряемого сигнала;
U
=
, I
=
- вычисленные значения постоянных составляющих значений напряжения и тока
измеряемого сигнала.
Лист № 2
Всего листов 6
Измерение переменной составляющей мощности измеряемого сигнала выполняется
по формуле:
1
P
~
=
N
å
U
´
I - Р
=
,
где Р
=
- постоянная составляющей мощности измеряемого сигнала;
P
~
- переменная составляющей мощности измеряемого сигнала;
U
=
, I
=
- вычисленные значения постоянных составляющих значений напряжения и тока
измеряемого сигнала;
U,I - мгновенные значения тока и напряжения.
Оба этих преобразования выполняются одновременно, а на индикатор выводится по-
стоянная составляющая или действующее значение измеряемого сигнала в зависимости от
режима работы.
В основе алгоритма измерения действующего значения лежит реализация цифрового
фильтра, на вход которого подаются квадраты мгновенных значений выборок измеряемого
сигнала с частотой дискретизации 4000 Гц, а на выходе осуществляется извлечение квадрат-
ного корня из суммы квадратов мгновенных значений.
Измеряемый сигнал через входную цепь, представляющую собой делитель для кана-
ла измерения напряжения или шунт для канала измерения тока, поступает на вход усилителя
с регулируемым коэффициентом усиления. Переключение пределов измерения происходит за
счет изменения коэффициента усиления регулируемого усилителя, входные цепи остаются
неизменными. С выхода усилителя нормируемый сигнал поступает на вход АЦП, где преоб-
разуется в цифровой код. Каналы измерения напряжения и тока гальванически развязаны
между собой, а также от интерфейса и напряжения питания.
С выходов АЦП мгновенные выборки входного сигнала поступают на вход микро-
контроллера, выполненного на базе процессора MSP430.
Микроконтроллер осуществляет обработку сигналов, вывод на светодиодный инди-
катор, обслуживание клавиатуры и интерфейса. Микроконтроллер имеет энергонезависимую
память для хранения калибровочных констант.
Конструктивно ваттметры СР3010 выполнены в литом корпусе из термопрочной пла-
стмассы , в котором располагается электронный блок, состоящий из платы процессорной и
платы индикации.

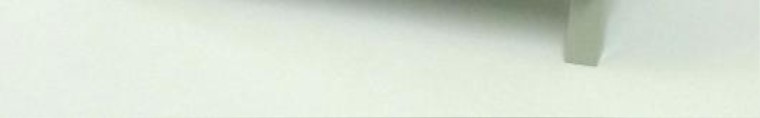

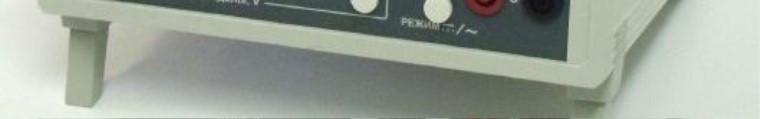

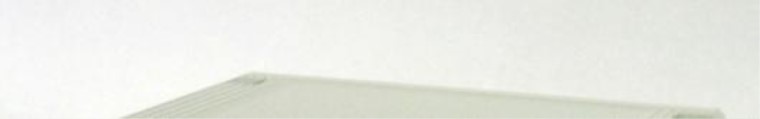

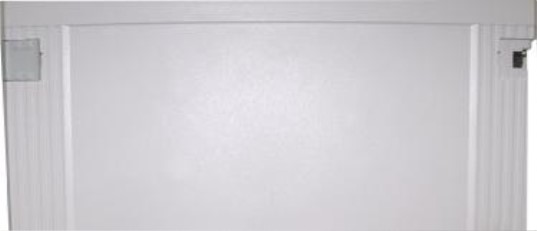

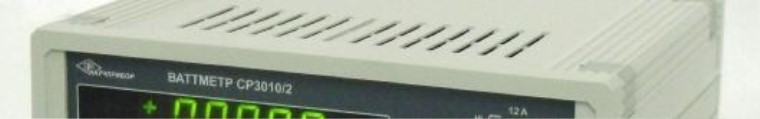

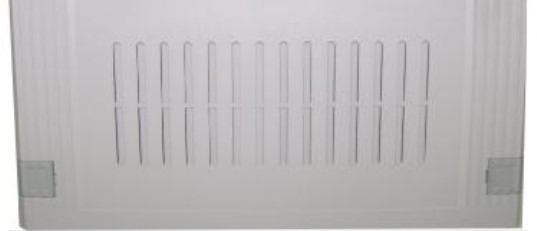

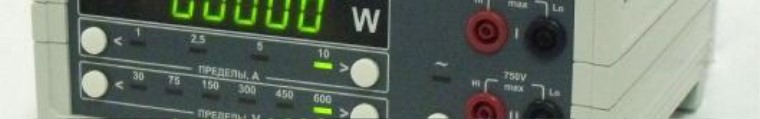

Общий вид ваттметров СР3010 представлен на рисунке 1. Место нанесения повери-
тельного клейма указано на рисунке 2.
Лист № 3
Всего листов 6
Рисунок 1. Общий вид ваттметра СР3010
Рисунок 2. Место нанесения поверительного клейма
Метрологические и технические характеристики
Основные технические характеристики ваттметров СР3010 представлены в таблице 2
Лист № 4
Всего листов 6
±
0,1
±
0,1
300
1
Значение
30-75-150-300-450-600
Таблица 2 - Основные технические характеристики
Наименование характеристики
Значения пределов измерений напряжения, U
П
, В:
Значения пределов измерений тока, I
П
:
-для СР3010/1-ХХХ, мА
-для СР3010/2-ХХХ, А
Конечные значения диапазонов измерения мощности, Вт
50-100-200-500;
1-2,5-5-10
в соответствии с
таблицей 3
от 0,1 U
П
до U
П
от 0,1 I
П
до I
П
от 40 до 1000
1
Диапазоны изменения напряжений
Диапазоны изменения токов
Пределы допускаемой основной приведенной погрешности
измерений, % от конечного значения диапазонов измерения
мощности
Частотный диапазон измерения мощности, Гц
Номинальный коэффициент мощности (соs φ)
Пределы допускаемой дополнительной погрешности измере-
ний мощности, вызванной изменением температуры окру-
жающего воздуха от нормальной до любой температуры в ра-
бочем диапазоне температур, % на каждые10
о
С изменения
температуры
Максимальное падение напряжения на токовом входе ватт-
метров не более, мВ
Входное сопротивление входа напряжения ваттметров не ме-
нее, МОм
Входная емкость входа напряжения ваттметров не более, пФ
Питание: - постоянное напряжение, В
- через адаптер сетевого питания
100
от 9 до 18; сеть переменно-
го тока в соответствии с
техническими характери-
стиками на адаптер
3
Потребляемая мощность, не более, Вт
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- относительная влажность, %
Габаритные размеры не более, мм
Масса не более, кг
Средний срок службы, лет
Наработка на отказ, ч
от + 5 до + 40;
90 (при температуре + 25
о
С)
225
´
100
´
200
1
15
40000
Конечные значения диапазонов измерения мощности ваттметров в ваттах указанны в таблице 3
СР3010/1
СР3010/2
Таблица 3 - Конечные значения диапазонов измерения мощности ваттметров в ваттах
МодификацияПределы из-Пределы измерения напряжения, В
ваттметрамерения тока3075150300450600
50 мА 1,5 3,75 7,5 15 22,5 30
100 мА37,515304560
200 мА6 15306090 120
500 мА 15 37,575 150 225 300
1 А 30 75 150 300 450 600
2,5 А 75 187,5 375 750 1125 1500
5 А 150 375 750 1500 2250 3000
10 А 300 750 1500 3000 4500 6000
Лист № 5
Всего листов 6
Знак утверждения типа
наносят методом офсетной печати на маркировочный ярлык, расположенный на зад-
ней панели корпуса, и типографским способом на титульных листах руководства по эксплуа-
тации и формуляра.
Комплектность средства измерений
Комплект поставки ваттметров СР3010:
1 шт.;
1 шт.;
1 шт.;
2 комплекта;
1) ваттметр СР3010/Х-XXX-
2) адаптер сетевого питания-
3) шнур низковольтного питания-
4) комплект измерительных кабелей-
5) розетка DB-9F с корпусом DP-9C
(для модификаций СР3010/Х-232, СР3010/Х-485)
6) формуляр 3ИУСН.395.003 ФО
7) руководство по эксплуатации 3ИУСН.395.003 РЭ
8) диск с программой «SER3010.EXE»-
-1 комплект;
-1 экз.;
-1 экз.;
1 шт.
Поверка
осуществляется по методике, изложенной в разделе 8 «Поверка ваттметров СР3010» руково-
дства по эксплуатации 3ИУСН.395.003 РЭ «Ваттметры цифровые СР3010. Руководство по
эксплуатации» согласованной ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» 25.06.2005 г.
Основные средства поверки:
Калибраторы программируемые П320 (Госреестр №7493-79);
Калибраторы тока программируемые П321 (Госреестр №8868-82)
Сведения о методиках (методах) измерений
Методика измерения активной мощности в цепях постоянного тока и в однофазных
цепях переменного тока описана в разделе 4 «Описание ваттметров СР3010 и принцип их ра-
боты» документа 3ИУСН.395.003 РЭ «Ваттметры цифровые СР3010. Руководство по экс-
плуатации».
Нормативные и технические документы, устанавливающие требования к ваттметрам
цифровым СР3010
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения,
тока, сопротивления. Общие технические требования и методы испытаний».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
ГОСТ Р 8.562-07 «ГСИ. Государственная поверочная схема для средств измерений
мощности и напряжения переменного тока синусоидальных электромагнитных колебаний».
ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения,
управления и лабораторного применения. Часть 1. Общие требования».
ТУ 4221-017-16851585-2005 «Ваттметры цифровые СР3010. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- при выполнении работ и (или) оказании услуг по обеспечению единства измерений;
Лист № 6
Всего листов 6
- при выполнении работ по оценке соответствия продукции и иных объектов обяза-
тельным требованиям в соответствии с законодательством Российской Федерации о техниче-
ском регулировании.
Изготовитель
Общество с ограниченной ответственностью предприятие «ЗИП-Научприбор».
Адрес: 350072 Россия, г. Краснодар, ул. Московская, 5.
Телефон (861)252-32-20, факс (861)252-33-83
Испытательный центр
Государственный центр испытаний средств измерений ФБУ
«
Краснодарский ЦСМ
»
350040, г. Краснодар, ул. Айвазовского, д. 104а. Тел.: (861)233-76-50, факс 233-85-86.
Аттестат аккредитации ГЦИ СИ ФБУ
«
Краснодарский ЦСМ
»
по проведению испыта-
ний средств измерений в целях утверждения типа № 30021-10 от 30.04.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«_____» __________2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 46758-11 | Головки измерительные цифровые | Primat | Фирма "Wollschlager GmbH & Co. KG", Германия | 1 год | Перейти |
| 59509-14 | Анализаторы рентгенофлуоресцентные цифровые промышленные | ПРАМ-1Ц | ООО "Аналитнаучцентр", г.Москва | 1 год | Перейти |
| 15610-05 | Весы крановые цифровые траверсные | TWe (TWeR) | Фирма "EHP Wagetechnik GmbH", Германия | 1 год | Перейти |
| 8907-82 | Приборы комбинированные цифровые | 43302 | ПО "Электроизмеритель", Украина, г.Житомир | 1 год | Перейти |
| 26407-04 | Манометры цифровые | ДМ5002 | ОАО "Манотомь", г.Томск | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
