Номер госреестра:
29452-05
Наименование СИ:
Приборы виброизмерительные
Обозначение типа:
АГАТ-М
Производитель:
ООО "Диамех 2000", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.03.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()

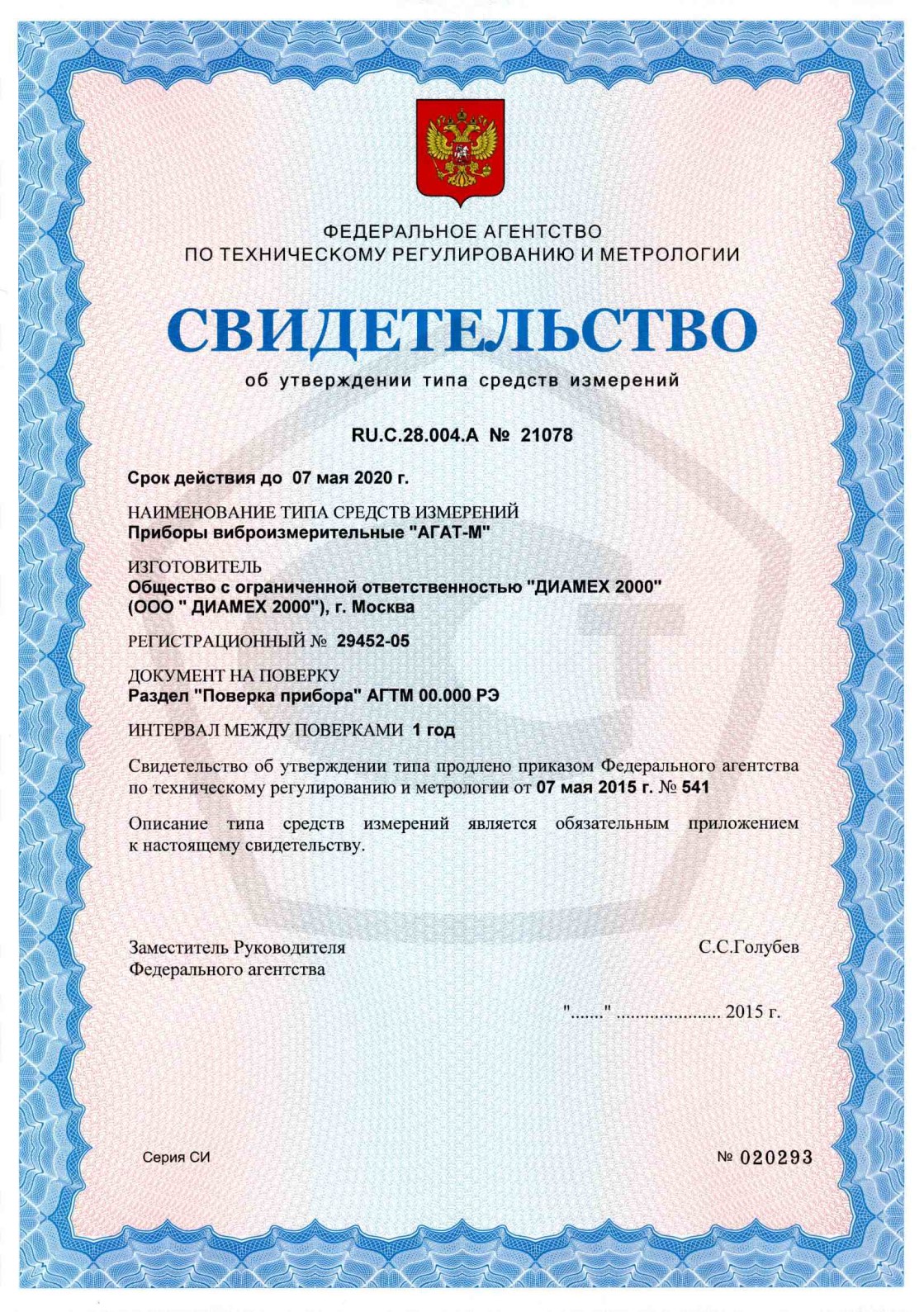

Приложение к свидетельству № 21078
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы виброизмерительные «АГАТ-М»
Назначение средства измерений
Приборы виброизмерительные «АГАТ-М» (далее приборы) предназначены для
измерения параметров вибрации и частоты вращения, а также для спектрального анализа
вибрационных сигналов с целью диагностики технического состояния роторных агрегатов.
Описание средства измерений
Принцип действия прибора основан на преобразовании вибрации контролируемого
объекта в электрический сигнал, пропорциональный виброускорению, и дальнейшей его
обработке.
Прибор состоит из измерительного блока БИ070-М, двух вибропреобразователей
АС102-1А со встроенным усилителем заряда, преобразователя числа оборотов лазерного
КР020л и преобразователя числа оборотов электромагнитного КЕ 010.
Измерительный блок БИ070-М включает перестраиваемые фильтрынижних и
верхних частот, усилитель, интегратор, аналого-цифровой преобразователь, микропроцессор,
в котором производятся быстрое преобразование Фурье (БПФ) и вычислительные операции.
Прибор обеспечивает измерение среднего квадратического значения (СКЗ),
амплитудного значения и размаха виброускорения, виброскорости и виброперемещения,
частоты вращения.
В качестве дисплея используется жидкокристаллический индикатор с подсветкой и
настройкой контрастности.

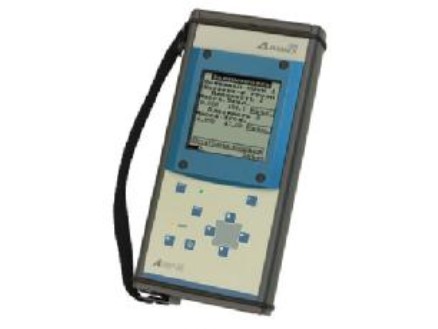

Внешний вид прибора виброизмерительного «АГАТ-М» приведен на рисунке 1.
Рисунок 1 - Внешний вид прибора виброизмерительного «АГАТ-М».
Программное обеспечение
Программное обеспечение(ПО) служит для обработки, визуализации и архивации
информации, которая поступает от измерительных каналов. ПО представляет собой
сервисное программное обеспечение, которое поставляется совместно с системой.
Лист № 2
Всего листов 5
Идентификационные признаки
Идентификационное наименование ПО
Другие идентификационные данные, если имеются
–––––
Таблица 1
Значение
AGM1006.FLS
1.06
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
1B54C7892
D83B2349
Защита программы от преднамеренного воздействия обеспечивается тем, что
пользователь не имеет возможности изменять команды программы, обеспечивающие
управление работой сигнализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями
резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Метрологические и технические характеристики
±5
±10
Значение
от 1,0 до 200
от 1,41 до 282
от 2,82 до 564
от 1,0 до 150
от 1,41 до 212
от 2,82 до 423
от 6 до 480
от 8,46 до 680
от 16,92 до 1360
от 300 до 9000
от 5 до 2000
от 5 до 1000
от 5 до 200
Таблица 2
Наименование технической характеристики
Диапазоны измерения виброускорения, м/с
2
:
СКЗ
амплитудное значение
размах
Диапазоны измерения виброскорости, мм/с:
СКЗ
амплитудное значение
размах
Диапазоны измерения виброперемещения, мкм:
СКЗ
амплитудное значение
размах
Диапазон измерения частоты вращения, об/мин
Диапазоны рабочих частот при измерении, Гц:
виброускорения
виброскорости
виброперемещения
Пределы допускаемой основной относительной
погрешности при измерении виброскорости и
виброускорения на базовой частоте 160 Гц, %
Пределы допускаемой основной относительной
погрешности при измерении виброперемещения на
базовой частоте 40 Гц, %
Неравномерность амплитудно-частотной характеристики
при измерении виброускорения в диапазонах частот, %,
не более:
от 10 до 1600
от 5 до 2000
от минус 10 до 6
от минус 15 до 10
Лист № 3
Всего листов 5
от минус 8 до 5
±10
от минус 20 до 10
±20
± (1 + 0,0015 n),
где n – число оборотов
Ханна
100, 200, 400, 800
15
25 ±10
от минус 20 до 70
от минус 10 до 40
от минус 10 до 50
диаметр 21×54
220×110×40
Неравномерность амплитудно-частотной характеристики
при измерении виброскорости в диапазонах частот, %, не
более:
от 10 до 800
от 5 до 1000
Неравномерность амплитудно-частотной характеристики
при измерении виброперемещения, %, не более
Пределы допускаемой основной абсолютной
погрешности измерения частоты вращения, об/мин
Окно
Число линий спектра
Пределы допускаемой относительной погрешности
измерения амплитуды спектральных составляющих, %
Пределы допускаемой дополнительной относительной
погрешности измерений вибрации в рабочем диапазоне
температур, %
Нормальные условия:
- диапазон рабочих температур, ºС
Условия эксплуатации:
диапазоны рабочих температур, ºС:
для вибропреобразователя АС102-1А
для измерительного блока БИ070-М
для преобразователей числа оборотов
Габаритные размеры, мм, не более:
вибропреобразователя АС102-1А
измерительного блока БИ070-М
Масса, г, не более:
вибропреобразователя АС102-1А
измерительного блока БИ070-М
90
850
Знак утверждения типа
наносится на лицевой панели блока измерительного БИ070-М методом наклейки и на
титульном листе руководства по эксплуатации методом наклейки или печати.
Комплектность средства измерений
·
блок измерительный БИ070-М
-
1 шт.;
·
вибропреобразователь пьезоэлектрический АС102-1А
-
2 шт.;
·
преобразователь числа оборотов лазерный КР020л
-
1 шт.;
·
преобразователь числа оборотов электромагнитный КЕ010 – 1 шт.;
·
сетевой блок питания
-
1 шт.;
·
щуп измерительный для АС102-1А
-
1 шт.;
·
магнит для АС102-1А
-
1 шт.;
·
стойка магнитная для установки КР020л
-
1 шт.;
·
молоток импульсный
-
1 шт.;
·
переходник для КЕ010 – 1 шт.;
·
метки – 100 шт.;
·
кабель соединительный для АС102-1А
-
3 шт.;
·
кабель соединительный для КР020л – 1 шт.;
·
сумка для прибора и принадлежностей
-
1 шт.;
Лист № 4
Всего листов 5
·
руководство по эксплуатации АГТМ 00.000 РЭ (с методикой поверки)
-
1 шт.;
·
загрузочная дискета – 1 шт.;
·
кабель интерфейса прибора и компьютера
-
1 шт.
Поверка
осуществляется в соответствии с руководством по эксплуатации АГТМ 00.000 РЭ «Прибор
виброизмерительный «АГАТ-М», раздел «Поверка прибора», согласованным с ГЦИ СИ
ФГУП «ВНИИМС» 02.06.2005 г.
Основные средства поверки: поверочная вибрационная установка 2-го разряда по
ГОСТ 8.800-2012; генератор сигналов низкочастотный прецизионный Г3-122 (Госреестр СИ
№ 10237-85).
Сведения о методиках (методах) измерений
ГОСТ ИСО 10816 – 1 – 97 «Вибрация. Контроль состояния машин по результатам
измерений вибрации на невращающихся частях. Часть 1. Общие требования»
Нормативные и технические документы, устанавливающие требования к приборам
виброизмерительным «АГАТ-М»
1. ГОСТ 30296-95 «Аппаратура общего назначения для определенияосновных
параметров вибрационных процессов. Общие технические требования».
2. ГОСТ ИСО 2954- 97 «Вибрация машин с возвратно-поступательным и вращательным
движением. Требования к средствам измерений».
3. ГОСТ ИСО 10816 – 1 – 97 «Вибрация. Контроль состояния машин по результатам
измерений вибрации на невращающихся частях. Часть 1. Общие требования»
4 . Технические условия ТУ 4277–024–54981193–05 «Прибор виброизмерительный
«АГАТ-М»
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия продукции и иных объектов
обязательным требованиям в соответствии с законодательством Российской Федерации о
техническом регулировании
Изготовитель
Общество с ограниченной ответственностью «ДИАМЕХ 2000»
(ООО «ДИАМЕХ 2000»)
Адрес: 115432, Москва, 2-й Кожуховский проезд, д.29, корп.2, стр.16.
Лист № 5
Всего листов 5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 27.06.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____» _______2015 г.
