Преобразователи давления измерительные PC и PR, ГРСИ 29147-16

Смотреть ГРСИ
29146-05

Номер госреестра:

29147-16

Наименование СИ:

Преобразователи давления измерительные

Обозначение типа:

PC и PR

Производитель:

СООО "АПЛИСЕНС", Беларусь, г.Витебск

Межповерочный интервал:

6 лет

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

26.11.2021

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 62441

об утверждении типа средств измерений

Лист № 1

Всего листов 20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные РС и РR

Назначение средства измерений

Преобразователи давления измерительные РС и РR (в дальнейшем преобразователи)

предназначены для непрерывного преобразования значений разрежения, абсолютного,

избыточного и гидростатического давления, разности давлений газов и жидкостей в

электрические аналоговые выходные сигналы.

Описание средства измерений

Первичным измерительным преобразователем является пьезорезистивный кремниевый

тензомодуль, отделенный от среды измерения разделительной мембраной и заполненной

специальной жидкостью. Конструкция тензомодуля гарантирует устойчивость измерительного

преобразователя от ударных воздействий измеряемым давлением и от перегрузки по давлению.

Электронная схема помещена в корпусе, который производится в пяти конструктивных

исполнениях. Электронная схема в корпусах исполнений PD, PZ, ZK, РК залита силиконовым

компаундом со степенью защиты IP40, IP65, IP66, IP67, IP68 (в зависимости от модификации и

выбранного электрического соединения) и обеспечивает преобразование низкоуровневого

сигнала с первичного преобразователя в выходной сигнал: аналоговый от 0 до 5 мА, от 0 до

20 мА, от 4 до 20 мА, от 0 до 10 В, от 0,4 до 2 В, от 0 до 2 В и/или цифровые сигналы

стандартов протоколов HART, Manchester-2, Modbus RTU и сигнал интерфейса RS-232 в

зависимости от модификации.

Преобразователи модификаций PC-28, PC-28G, PC-50, APC-2000, РС-26Е, РС-26ED,

PC-16ED, PC-28.Smart, РС-28В, РС-28.Modbus, АРС-100М предназначены для преобразования

значения избыточного давления, разрежения, абсолютного давления газов и жидкостей в

электрический и/или цифровой выходной сигналы. Преобразователи избыточного давления

могут также применяться для измерения гидростатического давления жидкостей в открытых

емкостях.

Преобразователи модификаций PC-SG-25, PC-SG-16, PC-SG-25S, РС-SG-25.Smart,

PC-SG-25S.Smart, PC-28P, PC-SP-50, PC-SG-25.Modbus, PC-SG-25S.Modbus предназначены для

преобразования значения гидростатического давления жидкостей в электрический жидкостей в

электрический и/или цифровой выходной сигналы.

Преобразователи модификаций PR-28, PR-28В, РR-28.Modbus, PR-50, PR-54, PR-50G,

APR-2000, APR-2200, APR-2200D, APR-2000G, APR-2000Y, PR-28.Smart предназначены для

преобразования значения разности давлений жидкостей и газов в электрический жидкостей в

электрический и/или цифровой выходной сигналы. Преобразователи разности давлений могут

применяться в системах измерения расхода газов и жидкостей. Преобразователи модификаций

APR-2200, APR-2000Y могут также применяться для измерения значений гидростатического

давления жидкостей в закрытых емкостях, находящихся под давлением. Преобразователи

модификации APR-2200D могут также применяться для измерения плотности жидкостей.

По возможности перестройки диапазона измерения преобразователи модификаций

PC-28, PC-28G, PR-28, PC-50, PR-50, PR-54, PR-50G, PC-SG-25, PC-SG-16, PC-SG-25S, PC-28P;

PC-SP-50,РС-26Е,PC-16ED,РС-28В,PR-28В,PC-28PВ,АРС-100Мявляются

однопредельными, апреобразователимодификаций APC-2000,APR-2000, APR-2200,

APR-2200D, APR-2000G,APR-2000Y, РС-SG-25.Smart,PC-SG-25S.Smart, РС-26ED,

PC-28.Smart, PC-28Р.Smart, PR-28.Smart, РС-28.Modbus, РR-28.Modbus, PC-SG-25.Modbus,

PC-SG-25S.Modbus - многопредельными перенастраиваемыми.

Лист № 2

Всего листов 20

ПреобразователимодификацийAPC-2000,APR-2000,APR-2200,APR-2000G,

APR-2000Y,APR-2200D, РС-SG-25.Smart,PC-SG-25S.Smart, PC-28,PR-28, PC-SG-25,

PC-SG-25S, PC-28P, PC-28.Smart, PC-28Р.Smart, PR-28.Smart, PC-28В, PC-28PВ, PR-28В могут

выполняться во взрывобезопасном исполнении с видом взрывозащиты «искробезопасная

электрическая цепь» уровня «ia» и маркировкой - 0ExiaIICT6 X, предназначенном для

эксплуатации во взрывоопасных зонах помещений и наружных установок в соответствии с

документами, регламентирующими применение электрооборудования во взрывоопасных зонах.

Преобразователи модификаций APC-2000/ALW, APR-2000/ALW, APR-2200/ALW,

APR-2000G/ALW, APR-2000Y/ALW, PC-SG-25.Smart/ALW, PC-SG-25S.Smart/ALW могут

выполняться во взрывобезопасномисполнении с видом взрывозащиты «искробезопасная

электрическая цепь» уровня «ia» и маркировкой - 0ExiaIICT5 X, предназначенном для

эксплуатации во взрывоопасных зонах помещений и наружных установок в соответствии с

документами, регламентирующими применение электрооборудования во взрывоопасных зонах.

ПреобразователимодификацийAPC-2000/ALW/Ехd,APR-2000/ALW/Ехd,

APR-2200/ALW/Ехd,APR-2000Y/ALW/Ехd могутвыполняться во взрывобезопасном

исполнении с видом взрывозащиты «взрывонепроницаемая оболочка d» и с видом

взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировкой -

1Exd[ia]IICT5/Т6 X, предназначенном для эксплуатации во взрывоопасных зонах помещений и

наружных установок в соответствии с документами, регламентирующими применение

электрооборудования во взрывоопасных зонах.

Преобразователи предназначены для работы в средах, по отношению к которым сталь

12Х18Н10Т ГОСТ 5949 является коррозионностойкой.

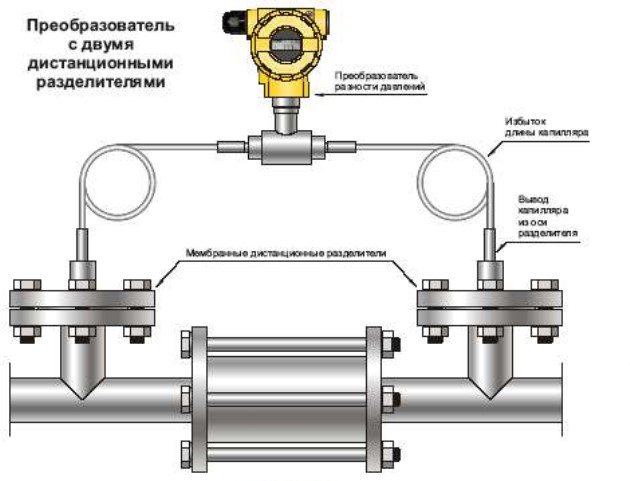

Для отделения преобразователей от среды измерения с неблагоприятными параметрами,

такими как высокая химическая активность, низкая или высокая температура, повышенная

вязкость, загрязнение, вибрация и т.п., используются специальные разделители.

Защита от несанкционированного доступа обеспечивается конструкцией.

Наклейки наносятся на корпус преобразователей в любом свободном месте.

Внешнийвид,габаритныеиприсоединительныеразмерыпреобразователей

приведены на рисунках 1 - 16.

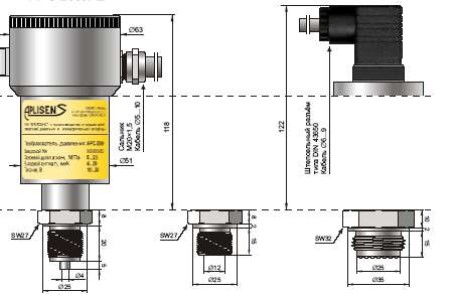

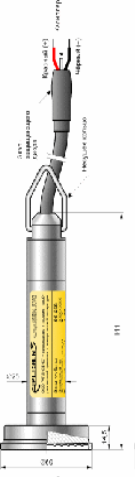

Рисунок 1 - Преобразователи давления измерительные АРС-2000

Лист № 3

Всего листов 20

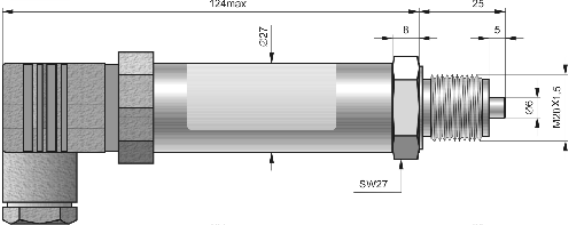

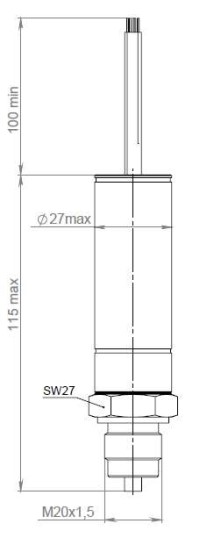

Рисунок 4 - Преобразователи давления измерительные РС-28G

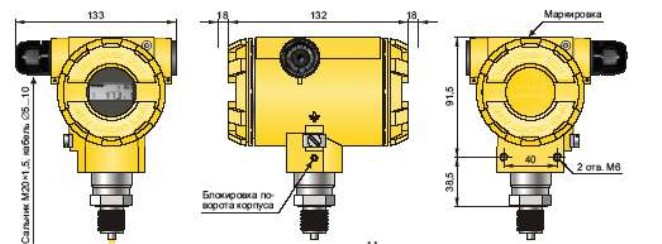

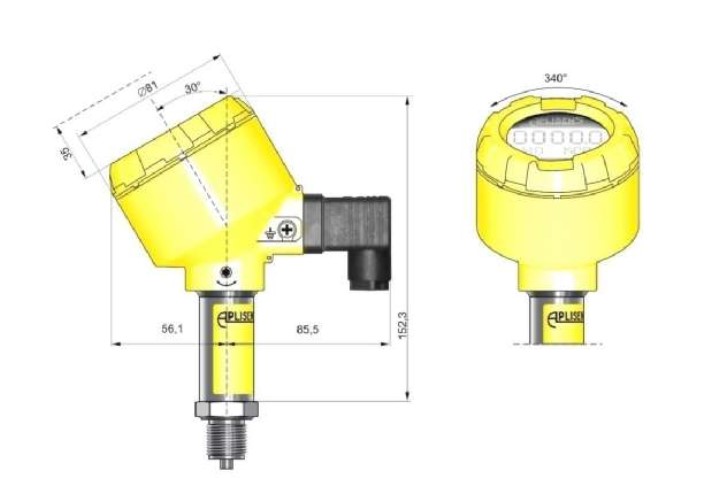

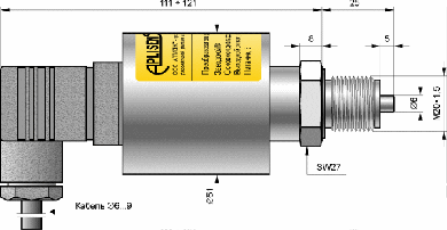

Рисунок 2 - Преобразователи давления измерительные

РС-28, РС-26ED, РС-16ED, РС-28В, РС-28.Smart, РС-28.Modbus

Рисунок 3 - Преобразователи давления измерительные РС-50

Лист № 4

Всего листов 20

Рисунок 6 - Преобразователи давления измерительные

РС-SG-16, РС-SG-25, РС-SG-25.Smart и РС-SG-25.Modbus

РС-28Р, РС-28РВ, РС-28Р.Smart, РС-28Р.Modbus

Рисунок 5 - Преобразователи давления измерительные РС-28P, РС-28РВ, РС-28Р.Smart,

РС-28Р.Modbus, РС-SР-50

РС-SG-16РС-SG-25, РС-SG-25.Smart и РС-SG-25.Modbus

Лист № 5

Всего листов 20

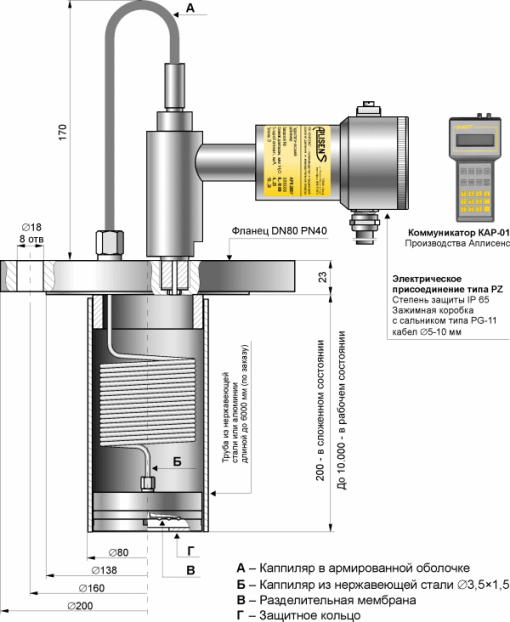

Рисунок 7 - Преобразователи давления измерительные РС-SG-25S, РС-SG-25S.Smart, РС-SG-

25S.Modbus

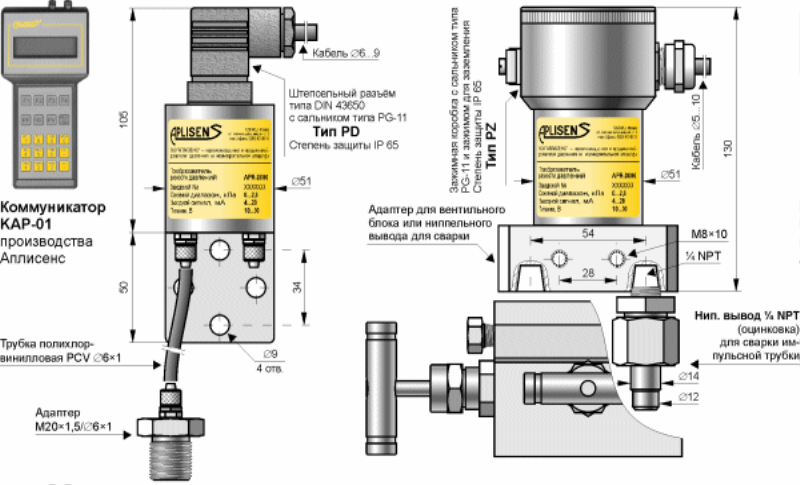

Рисунок 8 - Преобразователи давления измерительные APR-2000

Лист № 6

Всего листов 20

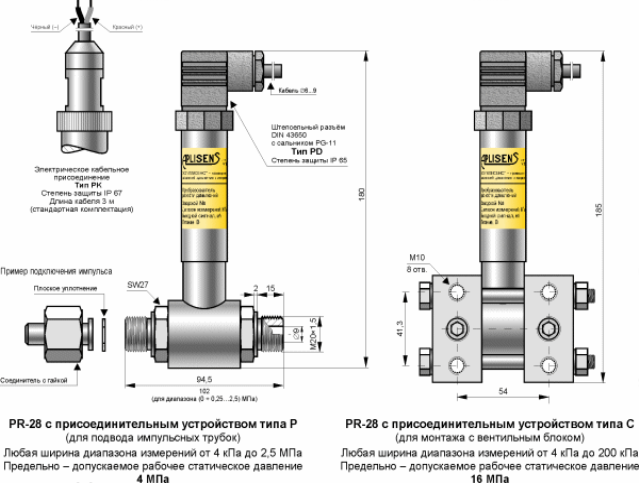

Рисунок 9 - Преобразователи давления измерительные

PR-28, PR-28В, PR-28.Smart, РR-28.Modbus

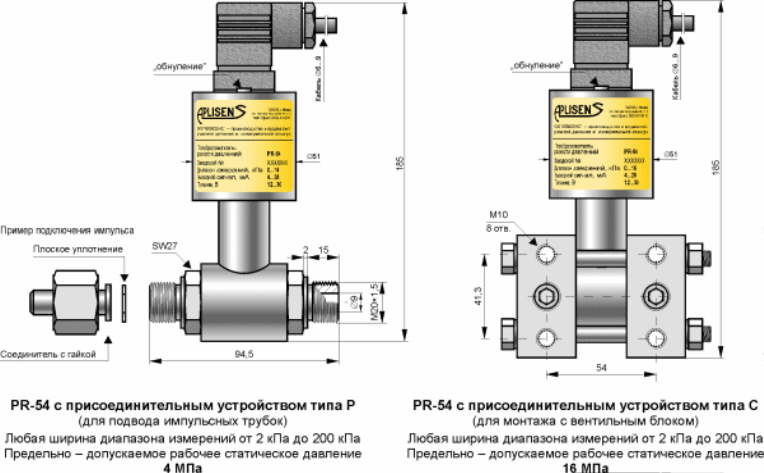

Рисунок 10 - Преобразователи давления измерительные PR-50 и PR-54

Лист № 7

Всего листов 20

Рисунок 11 - Преобразователи давления измерительные PR-50G и АPR-2000

Рисунок 12 - Преобразователи давления измерительные АPR-2200

Лист № 8

Всего листов 20

Рисунок 13 - Преобразователи давления измерительные АPR-2000Y

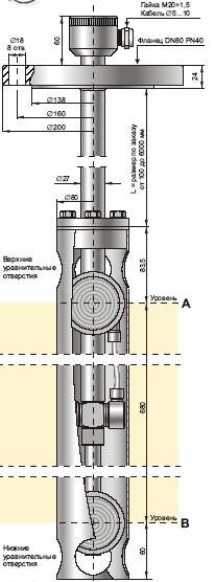

Рисунок 14 - Преобразователи давления измерительные АPR-2200D

Лист № 9

Всего листов 20

Рисунок 16 - Преобразователи давления измерительные PC-28, PC-28.Smart, PC-28Р,

PC-28Р.Smart, PR-28, PR-28.Smart исполнения ALW

Метрологические и технические характеристики

Модификации преобразователей, верхние пределы измерений (Pmax), диапазоны

измерений, пределы допускаемой основной погрешности от диапазона изменения выходного

сигнала и предельно допускаемые перегрузки (предельно допускаемые рабочие избыточные

давления) указаны в таблицах 1 и 2.

Преобразователи APC-2000, APR-2000, APR-2200, APR-2200D, APR-2000G, APR-2000Y,

РС-SG-25.Smart,PC-SG-25S.Smart,РС-26ED,PC-28.Smart,PC-28Р.Smart,PR-28.Smart,

РС-28.Modbus, РR-28.Modbus, PC-SG-25.Modbus,PC-SG-25S.Modbus обеспечивают

Рисунок 15 - Преобразователи давления измерительные АРС-100М
