Преобразователи измерительные переменного тока и напряжения переменного тока Е9527ЭС, ГРСИ 29090-17
Номер госреестра:
29090-17
Наименование СИ:
Преобразователи измерительные переменного тока и напряжения переменного тока
Обозначение типа:
Е9527ЭС
Производитель:
ООО "Энерго-Союз", Беларусь, г.Витебск
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.05.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68322
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные переменного тока и напряжения переменного
тока Е 9527ЭС
Назначение средства измерений
Преобразователи измерительные переменного тока и напряжения переменного тока
Е 9527ЭС (далее по тексту – преобразователи) предназначены для измерений и линейных
преобразований в электрический сигнал переменного тока.
Описание средства измерений
Преобразователи относятся к преобразователям с гальваническим разделением входных и
выходных цепей между собой.
Принцип действия преобразователя основан на аналого-цифровом преобразовании
действующих значений измеряемой величины.
Конструктивно преобразователи состоят из следующих основных узлов: основания,
крышки корпуса, зажимов подключения внешних цепей, печатной платы с расположенными на
ней резисторами (только для преобразователей Е 9527/3ЭС, Е 9527/13ЭС, Е 9527/23ЭС,
Е 9527/25ЭС - Е 9527/29ЭС). В основании установлены измерительные трансформаторы, по
одному на каждый канал.
Преобразователи выпускается в следующих модификациях:
- переменного тока в рабочем режиме (преобразователи Е 9527/1ЭС, Е 9527/2ЭС,
Е 9527/12ЭС, Е 9527/16ЭС, Е 9527/17ЭС, Е 9527/20ЭС, Е 9527/21ЭС);
- напряженияпеременноготокаврабочемрежимеиврежимеперегрузки
(преобразователи Е 9527/3ЭС, Е 9527/13ЭС, Е 9527/25ЭС - Е 9527/29ЭС);
- напряжения переменного тока в рабочем режиме (преобразователи Е 9527/23ЭС);
- переменного тока в режиме перегрузки (преобразователи Е 9527/4ЭС – Е 9527/7ЭС);
- переменного тока в рабочем режиме и в режиме перегрузки (преобразователи
Е 9527/14ЭС, Е 9527/15ЭС, Е 9527/18ЭС, Е 9527/19ЭС, Е 9527/22ЭС, Е 9527/24ЭС).
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения
оттисков клейм и знака поверки представлены на рисунке 2.

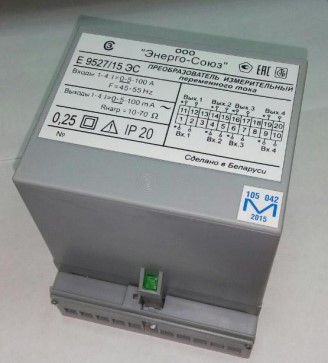

Рисунок 1 – Общий вид средства измерений
Лист № 2
Всего листов 7
1 – Место для нанесения оттиска клейма поверителя
2 – Место для нанесения знака поверки
3 – Место для нанесения оттиска клейма ОТК
Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение мест
нанесения знака поверки
Программное обеспечение
отсутствует.
Лист № 3
Всего листов 7
Метрологические и технические характеристики
Диапазон изменения
выходного сигнала, мА
Нормирующее значение (I
норм
)
выходного сигнала, мА
Сопротивление
нагрузки, Ом
-
-
От 0 до 5,0
1А
-
-
От 0 до 5,0
От 5,0 до
100,0
-
-
-
От 5,0 до
100,0
-
-
От 5,0 до
100,0
-
От 0 до 5,0
-
Таблица 2 – Метрологические характеристики
Номинальное
Диапазон измерений входногозначение
Тип,сигналавходного
модификациясигнала
Рабочий Режим
режимперегрузки
РабочийРежим
режим перегрузки
режим
Рабочий
Режим перегрузки
от 0 до 1 А
от 0 до 5 А
от 0 до 100 В
1 А
5 А
100 В
От 5,0 до 6,5
5
- 300 ± 30
6,5 300 ± Х1
-
-
-5
300 ± 30
От 5,0 до 6,5
6,5800 ± Х2
от 100 до 130 В
от 0 до 20 А
от 0 до 40 А
от 0 до 50 А
от 0 до 100 А
-
от 100 до 130 В
от 1 до 20 А
от 5 до 100 А
100От 10 до 70
от 1 до 20 А
от 5 до 100 А
-1000 ± Х3
от 1 до 20 А
от 5 до 100 А
100От 10 до 70
5 А
10 А
100 В
1 А
5 А
1 А
5 А
1 А
5 А
1 А
5 А
1 А
5 А
100 В
Е 9527/1ЭС
Е 9527/2ЭС
Е 9527/3ЭС
Е 9527/4ЭС
Е 9527/5ЭС
Е 9527/6ЭС
Е 9527/7ЭС
Е 9527/12ЭС
Е 9527/13ЭС
Е 9527/14ЭС
Е 9527/15ЭС
Е 9527/16ЭС
Е 9527/17ЭС
Е 9527/18ЭС
Е 9527/19ЭС
Е 9527/20ЭС
Е 9527/21ЭС
Е 9527/22ЭС
Е 9527/22ЭС
Е 9527/23ЭС
Е 9527/23ЭС
от 0 до 10 А
от 0 до 100 В
от 0 до 1 А
от 0 до 5 А
от 0 до 1 А
от 0 до 5 А
от 0 до 1 А
от 0 до 5 А
от 0 до 1 А
от 0 до 5 А
от 0 до 1 А
от 0 до 5 А
от 0 до 100 В
от 0 до 400 В
400 В
300 ± 30
5100
-800 ± Х2
Лист № 4
Всего листов 7
Диапазон измерений входного
сигнала
Диапазон изменения
выходного сигнала, мА
Нормирующее значение
(I
норм
) выходного сигнала,
мА
Тип,
модификация
Номинальное
значение
входного
сигнала
Сопротивление
нагрузки, Ом
800 ± Х2
1000 ± Х3
Продолжение таблицы 2
режим
Рабочий
Рабочий режим
РабочийРежим
режим перегрузки
РабочийРежим
режим перегрузки
От 5,0 до 50,050
От 10 до 70
Е 9527/24ЭС
Е 9527/25ЭС
Е 9527/26ЭС
Е 9527/27ЭС
Е 9527/28ЭС
Е 9527/29ЭС
от 0 до 5 А
от 0 до 220 В
от 0 до 380 В
от 0 до 100 В
от 0 до 220 В
от 0 до 380 В
от 5 до 50 А5 А
от 220 до 286 В 220 В
от 380 до 494 В 380 В
от 100 до 130 В 100 В
от 220 до 286 В 220 В
от 380 до 494 В380 В
От 0 до 5,0
От 5,0 до 6,5
5
6,5
Технические данные преобразователей одинаковы для каждого канала
Для преобразователей класса 0,25*
Для преобразователей класса 0,5*
Для преобразователей класса 1,0*
Х1 = 3 Ом,
Х1 = 9 Ом,
Х1 = 30 Ом,
Х2 = 8 Ом,
Х2 = 24 Ом,
Х2 = 80 Ом,
Х3 = 10 Ом;
Х3 = 30 Ом;
Х3 = 100 Ом.
*По заказу потребителя преобразователи изготавливаются классов точности 0,25; 0,5; 1,0. Пределы допускаемой основной приведенной
погрешности преобразователя при сопротивлении нагрузки, указанной в таблице 1, равны соответственно ±0,25, ±0,5; ± 1,0 % от нормирующего
значения (Iнорм) в диапазоне частоты входного сигнала от 45 до 55 Гц.
Лист № 5
Всего листов 7
Пределы допускаемых значений дополнительных погрешностей, вызванных воздействием
влияющих величин, приведены в таблице 4.
±0,25
±0,4
±0,5
±0,5
±0,9
±1,0
±0,5
±0,5
±1,0
Таблица 2 – Пределы допускаемых значений дополнительных погрешностей
Пределы допускаемой дополнительной
Наименование влияющей величины
погрешности, % от Iнорм
для класса
точности 0,25
для класса
точности 0,5
для класса
точности 1
Изменение температуры окружающей
среды, в пределах диапазона рабочих
температур
Одновременноевоздействие
повышенной температуры 35 °С и
влажности 95 %
Влияниевнешнегооднородного
переменногомагнитногополя,
синусоидального изменяющегося во
времени с частотой тока,
протекающего по измерительным
цепям, с магнитной индукцией 0,5
мТл при самом неблагоприятном
направлении и фазе магнитного поля
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
Значение
Преобразователи являются
приборами без
дополнительного источника
питания
1,0
4,0
125
110
132
1,4
от -30 до +50
95
от 84 до 106,7
Потребляемая мощность В·А, не более
- для преобразователей переменного тока
- для преобразователей напряжения переменного тока
Габаритные размеры средства измерений, мм, не более
-высота
-ширина
-длина
Масса, кг, не более
Условия эксплуатации:
- температуры окружающей среды, °С
- относительная влажность при температуре 35 °С, %
- атмосферного давления, кПа
Нормальные климатические условия:
- температуры окружающей среды, °С
- относительная влажность, %
- атмосферного давления, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
от +15 до +25
от 30 до 80
от 84 до 106
10
32000
Лист № 6
Всего листов 7
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским методом и
лицевую панель преобразователя фотохимическим способом.
Комплектность средства измерений
1 шт.
Количество
1 шт.
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
Преобразователь(модификация по заказу
измерительный (модификацияпотребителя)
по заказу потребителя)
Коробка упаковочнаяСКЮИ.743832.001
ПаспортУИМЯ.411600.019 ПС
(УИМЯ.411600.019-01 ПС)
Руководство по эксплуатацииУИМЯ.411600.019 РЭ
Методика поверкиМП.ВТ.066-2003
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП.ВТ.066-2003 «Преобразователи измерительные переменного
тока и напряжения переменного тока Е 9527ЭС. Методика поверки», утвержденному
РУП «Витебский ЦСМС» 10.12.2003 г.
Основные средства поверки:
установка для поверки амперметров и вольтметров на постоянном и переменном токе
У300, регистрационный номер в Федеральном информационном фонде (далее по тексту – рег. №)
№ 2721-71;
установка поверочная универсальная УППУ-МЭ 3.1, рег. № 29123-05;
прибор электроизмерительный эталонный многофункциональный «Энергомонитор – 3.1»,
рег. № 29123-05;
магазин сопротивления Р-33, рег. № 1231-60;
мера электрического сопротивления Р3030, рег. № 8238-81;
вольтметр 3010, рег. № 27219-04.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус преобразователя в соответствии с рисунком 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям измерительным переменного тока и напряжения переменного тока
Е 9527ЭС
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная
схемадля средствизмерений силыпостоянного электрическоготока вдиапазонеот 1·10
-16
до 30 А
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
TУ РБ 300521831.019-2004 Преобразователи измерительные переменного тока и
напряжения переменного тока Е 9527ЭС. Технические условия
Лист № 7
Всего листов 7
Изготовитель
Общество с ограниченной ответственностью «Энерго-Союз» (ООО «Энерго-Союз»),
Республика Беларусь
Адрес: 210601, Республика Беларусь, г. Витебск, ул. С. Панковой, д.3, ком.205
Телефон: (10375212)23-72-80
Факс: (10375212)23-72-88
E-mail:
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием
«Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: (495)437-55-77
Факс: (495)437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 16825-08 | Преобразователи давления измерительные | 2088 и 2090 | Фирма "Beijing Rosemount Far East Instrument Co., Ltd.", Китай | 4 года - для преобразователей 2088 с пределом доп. осн. погрешности ±0,1 % от ДИ; 2 года - для преобразователей 2088 с пределом доп.осн. погрешности ±0,075 % от ДИ и для преобразователей 2090 | Перейти |
| 16258-97 | Преобразователи расхода измерительные электромагнитные | ИПРЭ-3 | ОАО "Арзамасский приборостроительный завод", г.Арзамас | 2 года | Перейти |
| 11029-92 | Калибраторы переменного напряжения | В1-29, В1-29/1 | АО "РЭТ", Эстония, г.Таллинн | 1 год | Перейти |
| 33017-06 | Трансформаторы напряжения | GUB-12 | Фирма "NEBB", Норвегия | 4 года | Перейти |
| 1443-61 | Трансформаторы напряжения | НКФ-330-73 | ООО "Производственный комплекс ХК Электрозавод", г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
