Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 20467

об утверждении типа средств измерений

Лист № 1

всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители технологические цифровые ИТЦ 420/М1, ИТЦ 420/М2,ИТЦ

420/М3, ИТЦ 420/М4

Назначение средства измерений

Измерители технологические цифровые ИТЦ 420/М1, ИТЦ 420/М2, ИТЦ 420/М3,

ИТЦ 420/М4 (далее – измерители ИТЦ 420) предназначены для измерения и индикации тем-

пературы и других физических величин, преобразованных в унифицированный сигнал посто-

янного тока 4…20 мА.

Описание средства измерений

Измерители ИТЦ 420 имеют четыре модификации, отличающиеся конструктивными

особенностями, в соответствии с таблицей 1.

Принцип действия измерителей ИТЦ 420 основан на преобразовании входного аналого-

вого сигнала в виде силы постоянного тока в цифровую форму, его обработки и отображения

на цифровом семисегментном индикаторе.

ИТЦ 420/М1

ИТЦ 420/М2

ИТЦ 420/М3

ИТЦ 420/М4

Таблица 1

Модификации

Конструктивные особенности

Пятиразрядный ЖКИ с высотой цифр 14 мм

Пятиразрядный ЖКИ с высотой цифр 14 мм и светодиод-

ной подсветкой индикатора

Четырехразрядный светодиодный индикатор обычной яр-

кости с высотой цифр 14 мм

Четырехразрядный светодиодный индикатор повышенной

яркости с высотой цифр 10 мм

В соответствии с ГОСТ 13384-93 измерители ИТЦ 420 являются:

- по числу измеряемых входных сигналов – одноканальными;

- по зависимости индицируемой величины от входного сигнала – с линейной зависимо-

стью и с функцией извлечения квадратного корня.

Измерители ИТЦ 420 являются микропроцессорными, переконфигурируемыми потреби-

телем приборами, позволяющими автономно (без компьютера) с помощью двухкнопочной

клавиатуры:

- изменять параметры конфигурации: диапазон измерений, количество знаков после запя-

той, единицы измерения;

- устанавливать зависимость измеряемой величины от входного сигнала: линейную или

корнеизвлекающую;

- устанавливать функцию демпфирования (усреднения).

Измерители ИТЦ 420/М1, ИТЦ 420/М2, ИТЦ 420/М3 монтируются на металлической

рейке DIN.

Измеритель ИТЦ 420/М4 устанавливается на совместимый первичный преобразователь.

Измерители ИТЦ 420 имеют исполнения:

общепромышленное коррозионно-стойкое - ИТЦ 420/М1, ИТЦ 420/М2, ИТЦ 420/М3,

ИТЦ 420/М4;

взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с

добавлением в их шифре индекса «Ех» - ИТЦ 420Ех/М1, ИТЦ 420Ех/М2, ИТЦ 420Ех/М3,

ИТЦ 420Ех/М4;

Лист № 2

всего листов 5

тропическое с добавлением в их шифре индекса «Т» - ИТЦ 420Т/М1, ИТЦ 420Т/М2,

ИТЦ 420Т/М3, ИТЦ 420Т/М4;

повышенной надежности для эксплуатации на объектах АЭС с добавлением в их шиф-

ре индекса «А» - ИТЦ 420А/М1, ИТЦ 420А/М2, ИТЦ 420А/М3, ИТЦ 420А/М4.

Измерители ИТЦ 420 выпускаются также в сочетании перечисленных видов исполне-

ний.

Измерители технологические цифровые ИТЦ 420Ех (далее – взрывозащищенные ИТЦ

420Ех) выполнены во взрывозащищенном исполнении, имеют особовзрывобезопасный уро-

вень взрывозащиты, обеспечиваемый видом взрывозащиты «искробезопасная электрическая

цепь» уровня «ia», соответствуют требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99.

Взрывозащищенные ИТЦ 420Ех предназначены для применения во взрывоопасных зо-

нах помещений и наружных установок в соответствии с маркировкой взрывозащиты

ЕхiaIICТ6 Х. Знак «Х», следующий за маркировкой взрывозащиты, означает, что подключае-

мые к взрывозащищенным ИТЦ 420Ех источники питания должны иметь искробезопасные

электрические цепи уровня «ia» и электрические параметры, соответствующие электрообору-

дованию подгруппы IIC.

Взрывозащищенные ИТЦ 420Ех рассчитаны на применение как во взрывоопасных, так

и в безопасных зонах.

Измерители ИТЦ 420 удовлетворяют повышенным требованиям в части стойкости,

прочности и устойчивости к внешним воздействующим факторам.

В соответствии с ГОСТ 14254-96 степень защиты от проникновения твердых тел, пыли

и воды внутрь корпусов измерителей ИТЦ 420 - IP 65.

Измерители ИТЦ 420 устойчивы к воздействию температуры окружающего воздуха в

диапазоне:

- от минус 25 до +70

С для климатического исполненияС2 по ГОСТ Р 52931-2008 и Т3 и

ТВ3 по ГОСТ 15150-69;

- от минус 10 до +70

С для климатического исполнения С3 по ГОСТ Р 52931-2008;

- от минус 50 до +80

С дли вида климатического исполнения Т3 по ГОСТ 15150-69 (для

ИТЦ 420/М3, ИТЦ 420/М4).

По устойчивости к электромагнитным помехам согласно ГОСТ Р 50746-2000 измерители:

- ИТЦ 420/М1, ИТЦ 420/М2, ИТЦ 420Ех/М1, ИТЦ 420Ех/М2, ИТЦ 420Т/М1, ИТЦ 420ЕТ/М2,

ИТЦ 420А/М1, ИТЦ 420А/М2 соответствуют группе исполнения III и критерию качества функ-

ционированияА;

- ИТЦ 420/М1, ИТЦ 420/М2, ИТЦ 420Ех/М1, ИТЦ 420Ех/М2, ИТЦ 420Т/М1, ИТЦ 420Т/М2,

ИТЦ 420А/М1, ИТЦ 420А/М2 соответствуют группе исполнения IV и критерию качества функ-

ционирования В.

- ИТЦ 420/М3, ИТЦ 420/М4, ИТЦ 420Ех/М3, ИТЦ 420Ех/М4, ИТЦ 420Т/М3, ИТЦ 420Т/М4,

ИТЦ 420А/М3, ИТЦ 420А/М4 соответствуют группе исполнения IV и критерию качества функ-

ционирования А.

Общий вид измерителей ИТЦ 420 представлен на рисунках 1, 2, 3, 4.

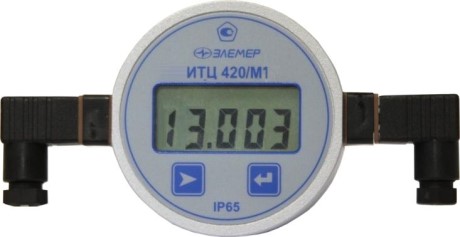

Рисунок 1 – ИТЦ 420/М1

Лист № 3

всего листов 5

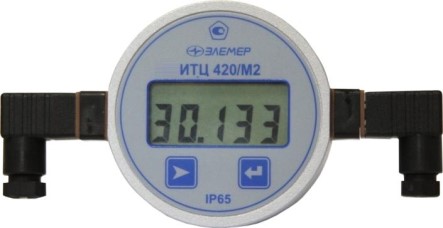

Рисунок 2 – ИТЦ 420/М2

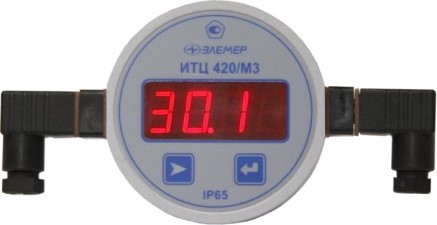

Рисунок 3 – ИТЦ 420/М3

Рисунок 4 – ИТЦ 420/М4

Метрологическиеитехническиехарактеристики

Диапазон входного унифицированного сигнала, мАот 4 до 20.

Диапазон входного унифицированного сигнала, мА,

для измерения с функцией извлечения квадратного корняот 4,3 до 20.

Пределы допускаемой основной приведенной погрешности измеряемой величины, %, не пре-

вышают для индекса заказа:А

(0,1+*);

(0,2+*),

где * - одна единица последнего разряда, выраженная в процентах от диапазона измерений.

Предел допускаемой дополнительной погрешности, вызванной изменением температу-

ры окружающего воздуха от нормальной (20

С до любой температуры в пределах рабочих

температур на каждые 10

С изменения температуры, 0,5 предела допускаемой основной по-

грешности.

Измерители ИТЦ 420 выдерживают пятикратную перегрузку по входному сигналу не

менее 120 мА.

Лист № 4

всего листов 5

Питание измерителей ИТЦ 420 осуществляется от измеряемого токового сигнала, соответ-

ствующего требованиям искробезопасной цепи уровня «ia» (для взрывозащищенных ИТЦ

420Ех).

Мощность, потребляемая измерителями ИТЦ 420 от источника сигнала постоянного то-

ка при входных trial от 3 до 25 мА не превышает 0,175 Вт.

Габаритные размеры, мм, не более для:

ИТЦ 420/М1, ИТЦ 420/М2, ИТЦ 420/М3:

- диаметр80; -

высота45; -

ширина150;

ИТЦ 420/М4:

- длина50;

- ширина42;

- высота48.

Масса, кг, не более для:

ИТЦ 420/М1, ИТЦ 420/М20,33;

ИТЦ 420/М30,31;

ИТЦ 420/М40,1.

Средняя наработка на отказ не менее 50000 ч.

Средний срок службы не менее 12 лет.

Маркировка взрывозащиты ЕхiаIIСТ6 Х.

Знак утверждениятипа

Знак утверждения типа наносится на табличку, расположенную на передней панели кор-

пусаизмерителейИТЦ420–фотоспособом,наруководствопоэксплуатации

НКГЖ.411618.005РЭ – типографским способом.

Обозначение

Примечание

Количество и

модификация в

соответствии с

заказом

НКГЖ.411959.003

НКГЖ.411954.003

По отд. заказу

Комплектностьсредства измерений

Таблица 2 – Комплектность

№

Кол-

во

НКГЖ.411618.005

НКГЖ.411618.005-01

НКГЖ.411618.005-02

НКГЖ.411618.006

п/п

Наименование

1. Измерители

технологические цифровые

ИТЦ 420/М1

ИТЦ 420/М2

ИТЦ 420/М3

ИТЦ 420/М4

2.Комплект

программного

обеспечения

3.Комплект инструмента

и принадлежностей

4.Руководство по эксплуатации

5.Паспорт

НКГЖ.411618.005РЭ

НКГЖ.411618.005ПС

Поверка

осуществляется в соответствии с разделом «Методика поверки» руководства по эксплуатации

НКГЖ.411618.005РЭ, согласованным ФГУП «ВНИИФТРИ» 23.03.2005 г.

Лист № 5

всего листов 5

Сведения о методиках (методах) измерений

Метод измерений содержится в разделе «Устройство и работа» руководства

НКГЖ.411618.005РЭ.

Нормативные документы, устанавливающие требования к измерителям технологическим

цифровымИТЦ420/М1, ИТЦ420/М2, ИТЦ420/М3, ИТЦ420/М4:

1.ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов.

Общие технические условия.

2.ГОСТ 13384-93. Преобразователи измерительные для термоэлектрических преобразо-

вателей и термопреобразователей сопротивления. Общие технические требования и методы

испытаний.

3.ГОСТ 14254-96.Степени защиты, обеспечиваемые оболочками (КОД IP).

4.ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для

различных климатических районов. Категории, условия эксплуатации, хранения и транспор-

тирования в части воздействия климатических факторов внешней среды.

5.ГОСТ Р 51330.0-99. Электрооборудование взрывозащищенное. Часть 0. Общие требо-

вания.

6.ГОСТ Р 51330.10-99. Электрооборудование взрывозащищенное. Часть 11. Искробезо-

пасная электрическая цепь i.

7.ГОСТ Р 50746-2000. Совместимость технических средств электромагнитная. Техниче-

ские средства для атомных станций. Требования и методы испытаний.

8.ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений тем-

пературы.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений (при их наличии)

Осуществление производственного контроля за соблюдением установленных законодательст-

вом Российской Федерации требований промышленной безопасности к эксплуатации опасно-

го производственного объекта.

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие

«ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1

Тел: (495) 925-51-47 Факс: (499) 710-00-01

E-mail:

elemer@elemer.ru

Испытательный центр

Государственный центр испытаний средств измерений

ФГУП «Всероссийский научно-исследовательский институт

физико-технических и радиотехнических измерений»

141570 Московская обл., Солнечногорский р-н, г.п. Менделеево

тел./факс: (495) 744-81-12; е-mail: office@vniiftri.

Аттестат аккредитации от 04.12.2008г., регистрационный № 30002-08.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииЕ.Р. Петросян

М.п.«_____»_________2012 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
28188-04	Измерители влажности	ВИМС-2	ООО НПП "Интерприбор", г.Челябинск	1 год	Перейти
37271-08	Клещи токоизмерительные цифровые	KEW 2040, KEW 2055, KEW 2046R, KEW 2056R, KEW KT200, KEW KT203, KEW 4200	Фирма "Kyoritsu Electrical Instruments Works, Ltd.", Япония	1 год	Перейти
48998-12	Осциллографы цифровые	DSO-X 2002A, DSO-X 2004A, DSO-X 2012A, DSO-X 2014A, DSO-X 2022A, DSO-X 2024A, MSO-X 2002A, MSO-X 2004A, MSO-X 2012A, MSO-X 2014A, MSO-X 2022A, MSO-X 2024A, DSO-X 3012A, DSO-X 3014A, DSO-X 3024A, DSO-X 3032A, DSO-X 3034A, DSO-X 3052A, DSO-X 3054A	Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия	1 год	Перейти
6667-78	Измерители давления ультразвуковые односторонние	ИДО-1	Нет данных	Нет данных	Перейти
57771-14	Демодуляторы телевизионные цифровые измерительные	ДТЦ-3И	ООО "НТК измерительной аппаратуры "ИМОС", г.С.-Петербург	2 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуИзмерители технологические цифровые ИТЦ 420ГРСИ 29086-05

Заказать поверку
Измерители технологические цифровые ИТЦ 420
ГРСИ 29086-05
