Номер госреестра:
29040-16
Наименование СИ:
Анализаторы цифровых линий
Обозначение типа:
EDCT 20
Производитель:
Кооператив техники связи "Elektronika", Венгрия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.12.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64429
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы цифровых линий EDCT 20
Назначение средства измерений
Анализаторы цифровых линий EDCT 20 (далее - анализаторы) предназначены для
формирования цифрового измерительного сигнала с заданной тактовой частотой, измерения
джиттера (фазового дрожания) цифрового сигнала и анализа ошибок при тестировании
цифровой аппаратуры, цифровых каналов и каналов передачи данных.
Описание средства измерений
Анализатор представляет собой малогабаритной прибор, включающий в себя генератор
импульсных сигналов и приемник, анализирующий поступающий на вход сигнал.
Принцип действия анализатора основан на:
- воспроизведенииэталоннойчастотывстроеннымзадающимгенератороми
формировании на выходе анализатора цифровых измерительных сигналов с заданными
параметрами,включая частотуследования, амплитуду импульсов иструктуру
последовательностей сигналов;
- логическом анализе структуры измерительных или рабочих сигналов, поступающих
на входы анализатора, что позволяет регистрировать и анализировать ошибки и аварийные
сигналы;
- измерении джиттера (фазового дрожания) на интерфейсе Е1 по рекомендации
Международного союза электросвязи (МСЭ-Т) О.171.
Анализатор позволяет регистрировать и анализировать ошибки в первичных цифровых
трактах и выделенных канальных интервалах на скорости 2048 кбит/с (интерфейс Е1). В
результате анализа потока зарегистрированных ошибок вычисляются и индицируются
коэффициент ошибок, другие показатели ошибок по рекомендациям G.821, G.826, М.2100
Международного Союза электросвязи (МСЭ-Т).
При заказе дополнительного блока передачи данных анализатор позволяет выполнять
анализ ошибок в каналах передачи данных со стандартными интерфейсами X.21, V.24, V.35,
V.11 в диапазоне скоростей от 0,05 до 10000 кбит/с.
Общий вид анализатора и схема защиты от несанкционированного доступа,
выполненной с помощью однократно используемой этикетки с предупреждающей надписью, на
изображены на рисунках 1 и 2 соответственно.

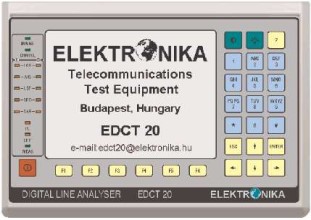

Рисунок 1 - Вид лицевой панелиРисунок 2 - Схема пломбировки анализатора
анализатора
Место для
наклейки
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение (ПО) встроенное, с управляющими функциями. Защита ПО
от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" согласно
Р50.2.077-2014иобеспечиваетсяконструкцией.Исключаетсявозможность
несанкционированного влияния на ПО СИ и измерительную информацию. Доступ к
внутренним частям прибора, включая процессор, защищен конструкцией и пломбой.
Модификация ПО возможна только на предприятии изготовителя.
Таблица 1 - Идентификационные данные ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
EDCT 20_c
не ниже 2.36
-
Метрологические и технические характеристики
3,0±0,3/2,37±0,237
Значение
±50·10
-6
2048
244±25
120/75
³
18
36
от 0,1 до 10
±7
64
1±0,1
3,9±0,39/7,8±0,78
Таблица 2 - Метрологические характеристики
Характеристика
Пределы допускаемой относительной погрешности выходного
сигнала по частоте, Гц
Интерфейс Е1 (PRI)
Номинальное значение тактовой частоты выходного сигнала, кГц
Амплитуда импульсов на выходных портах
(симметричных/несимметричных), В
Номинальная длительность импульса выходного сигнала
(на уровне 50 %), нс;
Номинальное значение входного и выходного импеданса
(симметричный/несимметричный), Ом
Затухание несогласованности входа, дБ, на частоте 1024 кГц
Максимальное затухание сигнала на входных портах относительно
номинального уровня, дБ
Диапазон измеряемого размаха джиттера (фазового дрожания),
тактовых интервалов*
Пределы допускаемой относительной погрешности измерения
размаха джиттера, %
Сонаправленный интерфейс Е0 (Кодир)
Номинальное значение тактовой частоты выходного сигнала, кГц
Амплитуда импульсов выходного сигнала, В
Длительность одиночного/сдвоенного импульса выходного сигнала
(на уровне 50 %), мкс;
Интерфейсы передачи данных
Тип интерфейсаV.11V.35V.24Х.21
Пределы амплитуды (U) выходных
импульсов, В
- на нагрузке, кОм
£
6
³
2
£
6
3,9 0,1 3,9
³
2
от 5 до 15
³
2
0,1
3-7
0,1
* Тактовый (единичный) интервал (ТИ) соответствует для цифрового сигнала с тактовой частотой 2048 кГц
значению времени, равному 488 нс
Лист № 3
Всего листов 4
Значение
Таблица 3 - Технические характеристики
Характеристика
Диапазон температур окружающей среды,
°
C
- рабочий
- транспортирования и хранения
Габариты (длина
´
ширина
´
высота), мм
- с встроенным блоком передачи данных
Масса не более, кг
- с встроенным блоком передачи данных
от 0 до +50
от -20 до +70
244
´
160
´
44
244
´
160
´
76
1,5
1,9
Питание - от встроенной аккумуляторной батареи или через сетевой адаптер от сети
переменного тока напряжением (220±22) В, частотой (50±1) Гц.
Потребованиямкэлектробезопасностииэлектромагнитнойсовместимости
(по помехоэмиссии для оборудования класса Б) прибор соответствует ГОСТ 22261-94 и
ГОСТ Р 51522.1-2011.
Знак утверждения типа
наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по
эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность комплексов
Обозначение
EDСT 20
Y 146-017
Y107-383, Y107-384, Y107-396, Y107-268
Y107-385
Y107-386
Y107-389
ОМ 381-000-000R
Наименование
Анализатор цифровых линий
Сетевой адаптер
Измерительные кабели:
Y-адаптер
Адаптер
Кабель USB-порта
Руководство по эксплуатации
Методика поверки
Сумка для переноски прибора и
принадлежностей
Y 147-014
Количество
1
1
5
1
2
1
1
1
1
Поверка
осуществляется по документу МП 29040-16 «Анализаторы цифровых линий EDCT 20.
Методика поверки», утвержденному ФГУП ЦНИИС 21 сентября 2016 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63/1, регистрационный № 9084-90;
- осциллографуниверсальныйдвухканальныйширокополосныйС1-97,
регистрационный № 7464-79;
- анализатор цифровых трактов МP1552 В, регистрационный № 20754-01 на единичный
экземпляр № 6100022653: (2-622) МГц,
±
3,5
×
10
-6
f, диапазон вводимого/ измеряемого джиттера
0,5-20/0,001-20 ТИ, погрешность измерения
£
1,7 %;
- магазин затуханий ТТ-4103/17, регистрационный № 9629-84.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о
поверке.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам
цифровых линий EDCT 20
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений
времени и частоты.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
ГОСТ Р 51522.1-2011 Совместимость технических средств электромагнитная.
Электрическое оборудование для измерения, управления и лабораторного применения.
Требования и методы испытаний
Техническая документацияфирмы-изготовителя- кооператива техники связи
ELEKTRONIKA, Венгрия.
Изготовитель
Кооператив техники связи ELEKTRONIKA, Венгрия
Адрес: Н-1135, BUDAPEST, Reitter Ferenc u. 52-54
Тел. (36-1)340-2136; Факс 340-2139
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Центральныйнаучно-
исследовательский институт связи» (ФГУП ЦНИИС)
Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67
E-mail:
Аттестат аккредитации ФГУП «ЦНИИС» по проведению испытаний средств измерений
в целях утверждения типа № 30112-13 от 22.03.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
