Преобразователи термоэлектрические кабельные ТХА-К-ГП, ГРСИ 28683-05
Номер госреестра:
28683-05
Наименование СИ:
Преобразователи термоэлектрические кабельные
Обозначение типа:
ТХА-К-ГП
Производитель:
АО ОКБ "Гидропресс", г.Подольск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.07.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 19988/2
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Преобразователи термоэлектрические кабельные ТХА-К-ГП
Назначение средства измерений
Преобразователи термоэлектрические кабельные ТХА-К-ГП (далее по тексту -
ПТ), предназначены для измерений температуры элементов оборудования реакторной
установки атомной электростанции с реактором типа ВВЭР при проведении специальных
пусконаладочныхизмеренийнаэтапахпредпусковыхналадочныхработ,при
экспериментальном обосновании элементов реакторного оборудования, а также на других
промышленных объектах.
Описание средства измерений
Принцип действия ПТ основан на явлении возникновения термоэлектродвижущей
силы (т.э.д.с.) в цепи преобразователя при помещении его рабочего и свободного концов в
среды с различными температурами.

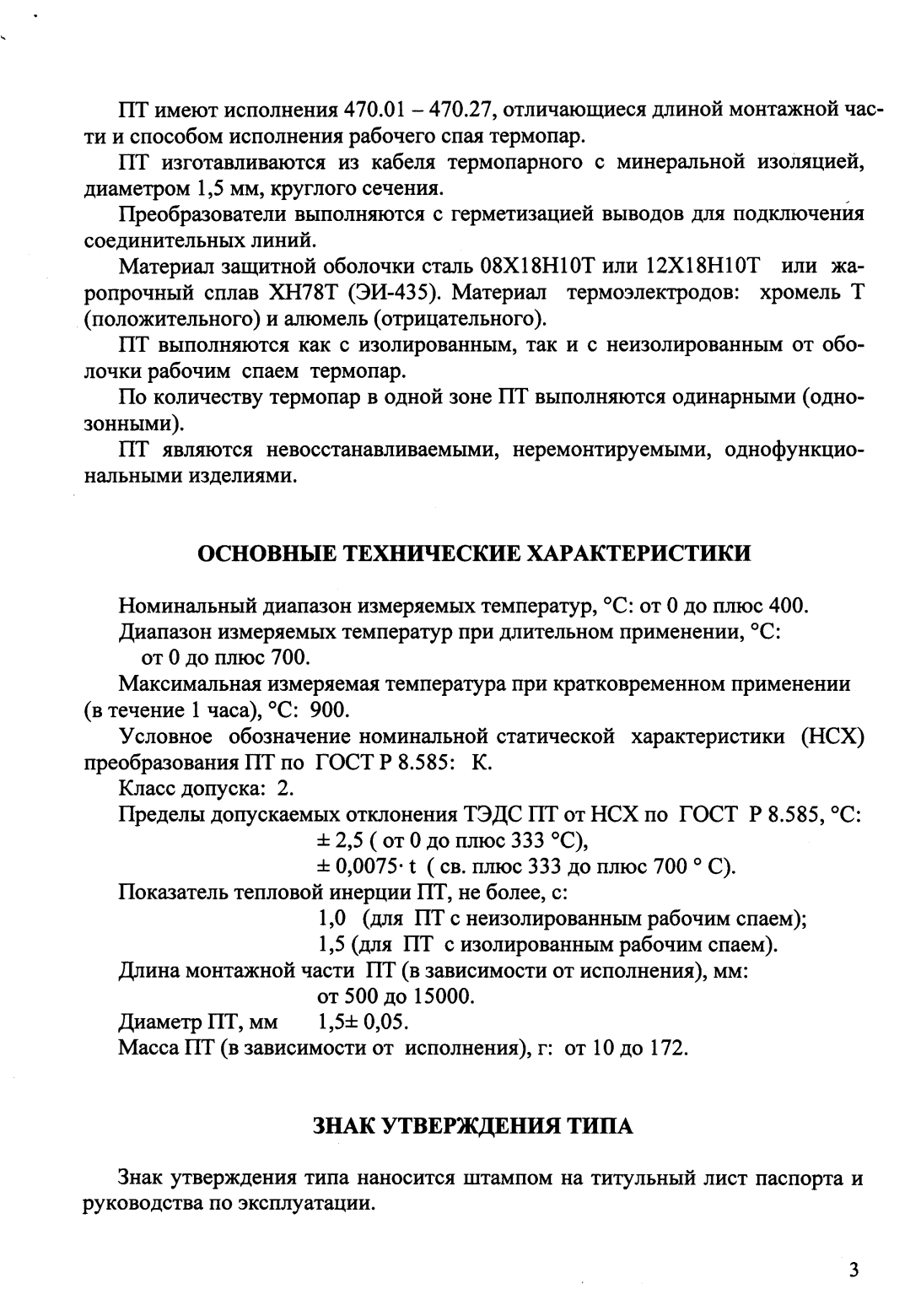

ПТ имеют исполнения 470.01 – 470.27, отличающиеся длиной монтажной части и
способом исполнения рабочего спая термопар.
ПТ изготавливаются из кабеля термопарного с минеральной изоляцией, диаметром
1,5 мм, круглого сечения.
Преобразователи выполняются с герметизацией выводов для подключения
соединительных линий.
Материал защитной оболочки сталь 08Х18Н10Т или 12Х18Н10Т или жаропрочный
сплав ХН78Т (ЭИ-435). Материалтермоэлектродов:хромель Т (положительного) и
алюмель (отрицательного).
ПТ выполняются как с изолированным, так и с неизолированным от оболочки
рабочим спаем термопар.
По количеству термопар в одной зоне ПТ выполняются одинарными (однозонными).
ПТ являются невосстанавливаемыми, неремонтируемыми, однофункциональными
изделиями.

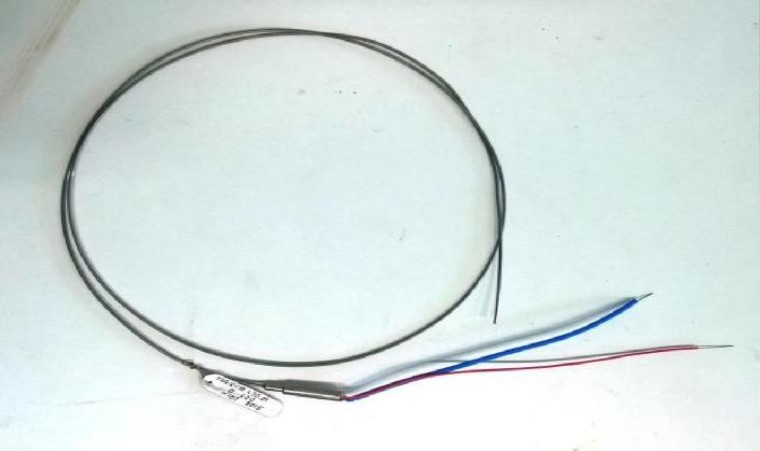

Фотографии общего вида преобразователей термоэлектрических кабельных ТХА-
К-ГП представлены на рисунке 1.
Рис.1 Преобразователь термоэлектрический кабельный ТХА-К-ГП.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Номинальный диапазон измеряемых температур, °С:от 0 до 400
Диапазон измеряемых температур при длительном применении, °С:от 0 до 700
Максимальная измеряемая температура при кратковременном применении
(в течение 1 ч.), °С:900
Условное обозначение номинальной статической характеристики (НСХ) преобразования
ПТ по ГОСТ Р 8.585-2001: К Класс допуска:
2 Пределы допускаемых отклонений от НСХ по ГОСТ Р 8.585-2001, ° С:
± 2,5 ( от 0 до 333 °С),
± 0,0075 · | t | ( св. 333 до 700 ° С).
Показатель тепловой инерции ПТ, не более, с:
1,0 (для ПТ с неизолированным рабочим спаем);
1,5 (для ПТ с изолированным рабочим спаем).
Длина монтажной части ПТ (в зависимости от исполнения), мм:от 500 до 15000
Диаметр ПТ, мм: 1,5± 0,05
Масса ПТ (в зависимости от исполнения), г: от 10 до 172
КлиматическоеисполнениеПТ - УХЛ4, М4 или Т4по ГОСТ 15150-69,группа
исполнения В3 по ГОСТ Р 52931-2008.
ПТ устойчивы и прочны к воздействию синусоидальных вибраций, допустимых для
группы исполнений L1 по ГОСТ Р 52931-2008.
Нормальный режим эксплуатации ПТ определяется следующими воздействующими
факторами :
- температура окружающего воздуха от 5 до 40 °С;
- относительная влажность не более 90 %.
Знак утверждения типа
наносится штампом на титульный лист паспорта и руководства по эксплуатации.

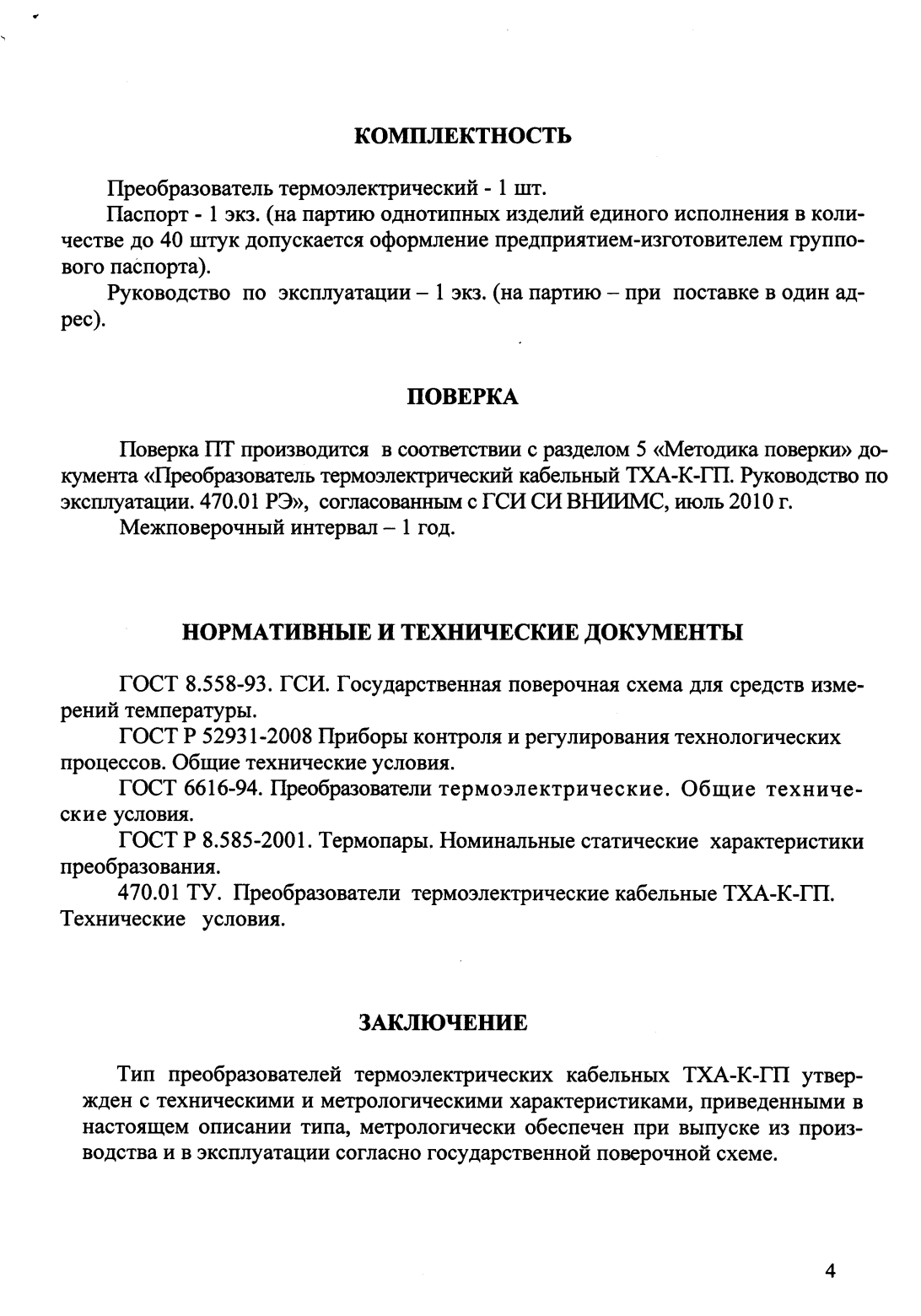

Комплектность средства измерений
В комплект поставки термопреобразователя входят:
- Преобразователь термоэлектрический - 1 шт.
- Паспорт - 1 экз. (на партию однотипных изделий единого исполнения в количестве
до 40 штук допускается оформление предприятием-изготовителем группового
паспорта).
- Руководство по эксплуатации - 1 экз. (на партию – при поставке в один адрес).
Поверка
осуществляетсявсоответствиисразделом5«Методикаповерки»документа
«Преобразователь термоэлектрический кабельный ТХА-К-ГП. Руководство по эксплуатации.
470.01 РЭ», утвержденным с ГЦИ СИ ФГУП «ВНИИМС», июль 2010 г.
Основные средства поверки:
- эталонные 1, 2, 3-го разрядов ТП типа ППО в диапазоне температур от плюс 300
до плюс 1200 °С;
- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по
ГОСТ 8.558 в диапазоне температуры от минус 196 °С до плюс 660 °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами
допускаемой основной абсолютной погрешности измерения напряжения ±(10
-4
·U+1) мкВ,
где U –измеряемое напряжение, мВ; сопротивления ±(10
-5
·R+5·10
-4
), где R – измеряемое
сопротивление, Ом;
Лист № 3
Всего листов 3
- жидкостные термостаты переливного типа серии ТПП-1 с диапазоном температур
от минус 60 до плюс 300 °С;
- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном
температур от плюс 300 до плюс 1100 °С.
Примечание: при поверке допускается применение других средств измерений и
вспомогательногооборудования,удовлетворяющихпоточностиитехническим
характеристикам требованиям ГОСТ 8.338-2002.
Сведенияометодиках(методах)измеренийприведенывпаспортена
термопреобразователи.
Нормативные документы, устанавливающие требования к преобразователям
термоэлектрическим кабельным ТХА-К-ГП
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Т470.01 ТУ Преобразователи термоэлектрические кабельные ТХА-К-ГП. Технические
условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.

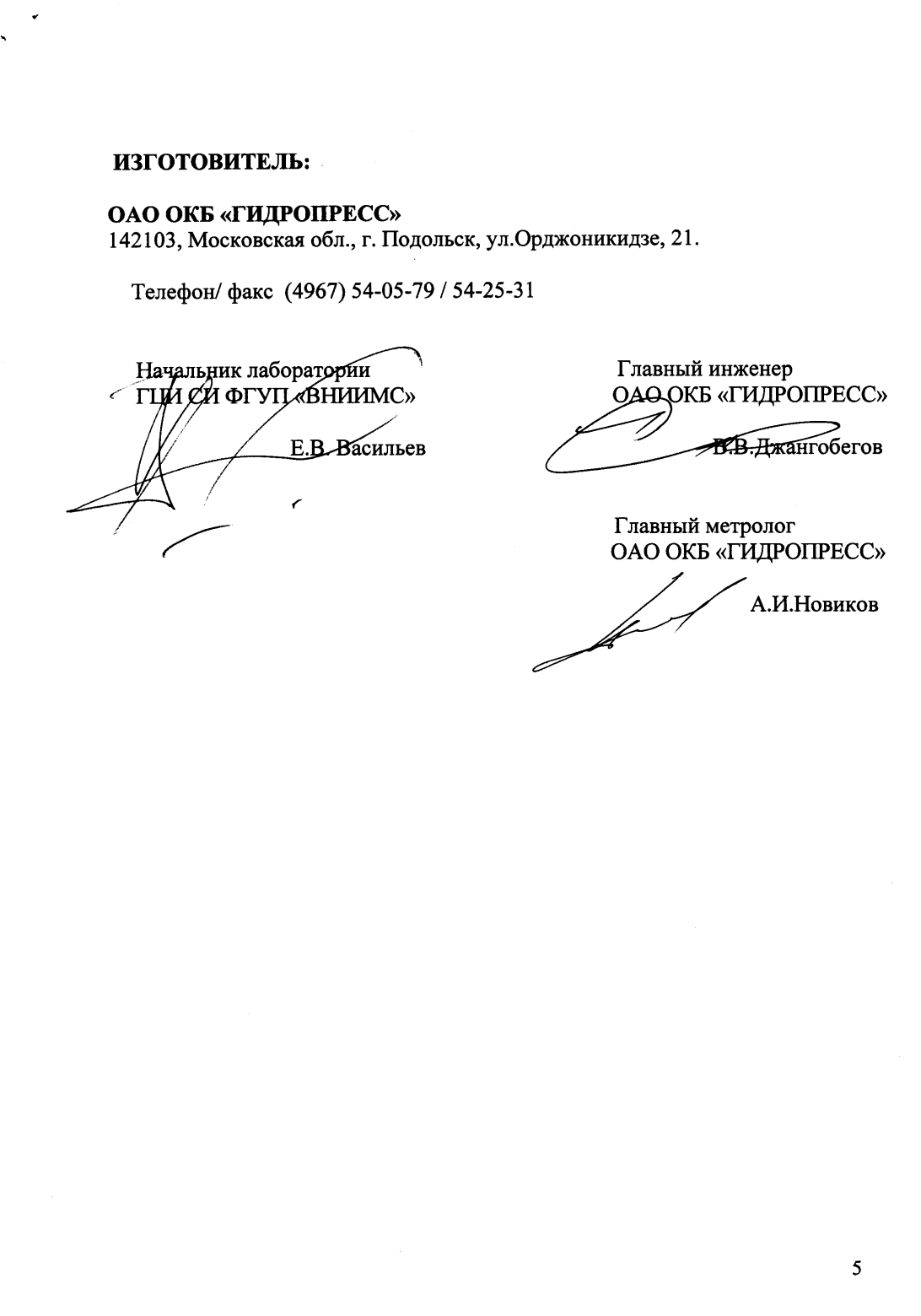

Изготовитель
АО ОКБ «ГИДРОПРЕСС»
Адрес: 142103, Московская обл., г. Подольск, ул. Орджоникидзе, 21.
ИНН: 5036092340
Телефон/ факс (4967) 54 05 79/54 25 31
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииC.C. Голубев
М.п.«_____» ____________ 2015 г.
