Номер госреестра:
28637-10
Наименование СИ:
Термометры биметаллические
Обозначение типа:
МЕТЕР ТБ
Производитель:
ООО "Метер", г.С.-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.03.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 39037
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры биметаллические МЕТЕР ТБ
Назначение средства измерений
Термометры биметаллические МЕТЕР ТБ (далее термометры) предназначены для
измерений температуры газообразных и жидких сред в диапазоне температур от минус 50 до
600 °С.
Описание средства измерений
Принцип действия термометра основан на упругой деформации, возникающей под
действием температуры двух прочно соединенных металлических пластин, имеющих
различныекоэффициентылинейногорасширения.Приизменениитемпературы
биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом
линейного расширения, изгиб с помощью кинематического узла преобразуется во
вращательное движение стрелки, показывающей измеряемое значение температуры по шкале
термометра.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Конструктивно термометры состоят из круглого корпуса и биметаллического
термочувствительного элемента в защитной трубке. В корпусе находится циферблат и
кинематический механизм со стрелкой.
Термометры имеют модификации, отличающиеся друг от друга диапазонами измерений
температуры, классом точности, конструктивным оформлением (диаметр корпуса, длина
штока, материал корпуса и погружной части). Термометры изготавливаются в 3-х
конструктивных исполнениях (радиальное, осевое и с поворотным корпусом).
Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или
через промежуточную защитную гильзу.
Общий вид термометров представлен на рисунках 1-5.
Рис. 1 Термометр биметаллический МЕТЕР ТБ-1
Рис. 2 Термометр биметаллический МЕТЕР ТБ-2
Лист № 2
Всего листов 5

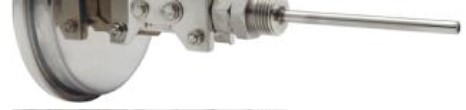

Рис. 3 Термометр биметаллический МЕТЕР ТБ-3
Рис. 4 Термометр биметаллический МЕТЕР ТБ-4
Рис. 5 Термометр биметаллический МЕТЕР ТБ-5
Лист № 3
Всего листов 5
Программное обеспечение отсутствует.
Диапазон измерений, °С
(диапазон показаний, °С)
минус 50 - 30 (минус 60 — 40)
минус 40 - 40 (минус 50 — 50)
минус 30 - 50 (минус 40 — 60)
минус 20 - 40 (минус 30 — 50)
минус 10 - 50 (минус 20 — 60)
минус 10 - 70 (минус 20 — 80)
10 — 50 (0 — 60)
10 — 70 (0 — 80)
10 — 90 (0 — 100)
20 — 100 (0 — 120)
20 — 130 (0 — 150)
20 — 140 (0 — 160)
20 — 180 (0 — 200)
30 — 220 (0 — 250)
30 — 270 (0 — 300)
40 — 360 (0 — 400)
50 — 450 (0 — 500)
60 — 540 (0 — 600)
Пределы допускаемой
приведенной погрешности (к
диапазону измерений), %
± 1,0; ± 1,5; ± 2,5; ± 4,0;
Диаметр погружаемой части,
мм
6±0,5; 8±0,5; 10±0,5; 12±0,5
Диаметр погружаемой части *,
мм
40±5; 60±5; 80±5; 100±5; 160±5; 200±5;
250±5; 400±5
60±5; 80±5; 100±5;
160±5; 200±5;
250±5; 400±5
Латунь
Нержавеющая
сталь
Материал корпуса
Алюминий
Нержавеющая
сталь
Нержавеющая
сталь
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1
ТБ ХХХ-1ТБ-ХХХ-2ТБ ХХХ-3,4,5
Диаметр корпуса (ХХХ), мм
Масса, кг, не более
Материал погружаемой части
63±2; 80±2; 100±2; 150±2
1,5
Латунь
Вид пылевлагозащиты корпусаIP 40, IP 43, IP 54,IP 40, IP 43, IP 54, IP65
* возможно другое исполнение погружной части по согласованию с заказчиком
Вариация показаний не превышает абсолютного значения предела допускаемой приведенной
погрешности показаний.
Показатель тепловой энерции в водной среде, с, не более55
Средняя наработка на отказ, ч 100000
Средний срок службы, лет 10
Условия эксплуатации:
- диапазон температур окружающего воздуха, минус 30 - 50
Лист № 4
Всего листов 5
- относительная влажность при температуре 25 °С, % не более 98
- диапазон атмосферного давления, кПа от 84 до 106,7
Знак утверждения типа
Знак утверждения типа наносят на титульный лист паспорта типографским
способом и на циферблат термометра методом шелкографии.
Комплектность средства измерений
В комплект поставки входят:
- термометр биметаллический МЕТЕР ТБ1 шт.;
- термогильза (термостакан)* 1 шт;
- упаковочная коробка1 шт;
- методика поверки , на партию не более 25,
(приборов поставляемых в один адрес)1 экз.;
– паспорт (этикетка), на партию не более 25,
(приборов поставляемых в один адрес)1 экз.;
* по согласованию с заказчиком.
Поверка
осуществляется по документу МП 28637-10 «Термометры биметаллические МЕТЕР ТБ.
Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре
2009 г.
Основное оборудование для поверки:
эталонный платиновый термометр сопротивления 3-го разряда ЭТС 100 для диапазона
температур от минус 200 до 660 °С, измерительная катушка сопротивления Р331, номинал 100
Ом, к.т. 0,01; компаратор напряжений Р3017к.т. 0,0005;, термостат типа 814, диапазон
температур минус 50 — 600 °С, погрешность поддержания температуры ± 0,02 °С; термостат
нулевой ТН-1, воспроизводимая температура 0 °С, СКО 0,02 °С; термостат паравой ТП-1,
воспроизводимая температура 100 °С, СКО 0,02 °С; термостат водяной ТР-1М, диапазон
температур 20 — 95 °С, погрешность поддержания температуры ± 0,05 °С; термостат
маслянный ТЖ-300, диапазон температур 95 — 300 °С; погрешность поддержания
температуры ± 0,1 °С; ТР1М-300, термостат сухой ТС 600-2, диапазон температур 50 — 600
°С, погрешность поддержания температуры ± 0,02 °С.
Сведения о методиках (методах) измерений
Отсутствуют
Нормативные и технические документы, устанавливающие требования к термометрам
биметаллическим ТБ
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений
температуры».
ТУ 4211-001-39470897-2004 «Термометры биметаллические МЕТЕР ТБ. Технические
условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений:
– выполнение работ по оценке соответствия продукции и иных объектов обязательным
требованиям в соответствии с законом Российской Федерации о техническом регулировании.
Лист № 5
Всего листов 5
Изготовитель
ООО «МЕТЕР »
Адрес: 196084, г. С-Петербург, ул. Заставская, д.7, лит. 3
Тел/факс.(812) 363-35-30 , e-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
тел./факс 251-76-01/113-01-14, e-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«
»________2015 г.
