Газоанализаторы 310А, мод. С-310А, Р-310А-1, Р-310А, ГРСИ 28587-09
Номер госреестра:
28587-09
Наименование СИ:
Газоанализаторы
Обозначение типа:
310А, мод. С-310А, Р-310А-1, Р-310А
Производитель:
АО "Оптэк", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.12.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 38704/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 3451 от 30.12.2019 г.)
Газоанализаторы 310А модификаций Р-310А, Р-310А-1, С-310А
Назначение средства измерений
Газоанализаторы 310А модификаций Р-310А, Р-310А-1, С-310А (далее – газоанализато-
ры) предназначены для измерений массовой концентрации и объемной доли оксида азота (NO),
диоксида азота (NO
2
) и диоксида серы (SO
2
) в воздушных средах.
16
Описание средства измерений
Принцип действия газоанализаторов — хемилюминесцентный. Сущность этого метода
состоит в том, что химическое взаимодействие молекул диоксида серы или диоксида азота с
датчиком сопровождается люминесценцией. Интенсивность хемилюминесценции пропорцио-
нальна содержанию диоксида серы или диоксида азота в анализируемой газовой смеси. Оксид
азота преобразуется в диоксид азота при помощи термокаталитического конвертера.
Газоанализаторы представляют собой стационарные автоматические показывающие од-
ноканальные и двухканальные приборы непрерывного действия, конструктивно выполненные в
одном блоке со встроенным побудителем расхода, используемые как автономно, так и в составе
измерительных аналитических комплексов.
Газоанализаторы, в зависимости от числа и типа анализируемых компонентов, изготав-
ливают в следующих модификациях:
С-310А – для определения массовой концентрации и объемной доли диоксида серы в
воздушных средах. Обозначение КД - ИРМБ.413312.016-01;
Р-310А-1 – для определения массовой концентрации и объемной доли диоксида азота в
воздушных средах. Обозначение КД - ИРМБ.413312.014-01;
Р-310А – для определения массовой концентрации и объемной доли оксида и диоксида
азота в воздушных средах. Обозначение КД - ИРМБ.413312.014-02.
Газоанализаторы имеют следующие виды выходных сигналов:
- цифровую индикацию – непосредственное отображение на цифровом дисплее инфор-
мации о массовой концентрации и объемной доле анализируемого компонента, номинальная
цена единицы наименьшего разряда на индикаторе газоанализаторов 0,001 мг/м
3
(0,001 млн
-1
);
- последовательный интерфейс – RS-232 и RS-485 с поддержкой протокола Modbus.
- токовый аналоговый сигнал, линейный, пропорциональный содержанию анализируе-
мого компонента с номинальной статической характеристикой преобразования
С=С
В
×
I
−
4
, мг/м
3
(млн
-1
) для диапазона от 4 до 20 мА
I
С
=
С
В
´
5
, мг/м
3
(млн
-1
) для диапазона от 0 до 5 мА
где I – значение по токовому выходу, мА.
С
В
– верхний предел диапазона измерений, мг/м
3
(млн
-1
).
Управление программой приборов осуществляется с помощью четырех управляющих
клавиш «Е», «П», «↑», «↓», находящихся на лицевой панели.
Газоанализаторы применяются только во взрывобезопасных помещениях.
Общий вид газоанализаторов приведен на рисунке 1.
Лист № 2
Всего листов 6

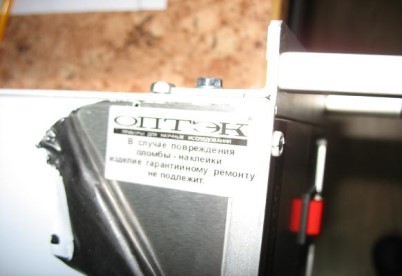

Элементы настройки измерительной части газоанализатора защищены от вскрытия эти-
кеткой-пломбой, наклеенной на место стыка задней панели с верхней крышкой прибора или на
место соединения верхней рейки (со стороны лицевой панели) с верхней крышкой прибора.
Рисунок 2 - Пломба на лицевой панелиРисунок 3 - Пломба на задней панели
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО), которое осуществ-
ляет следующие функции:
- расчет массовой концентрации и объемной доли анализируемого компонента,
- отображение результатов измерений на дисплее газоанализаторов,
- передача результатов измерений по интерфейсу связи с ПК,
- контроль целостности программных кодов ПО, настроечных и калибровочных кон-
стант,
- контроль общих неисправностей (связь, конфигурация),
- контроль архивации измерений,
- контроль внешней trial (RS-232, RS-485).
Влияние встроенного программного обеспечения учтено при нормировании метрологи-
ческих характеристик газоанализаторов.
Уровень защиты – «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.

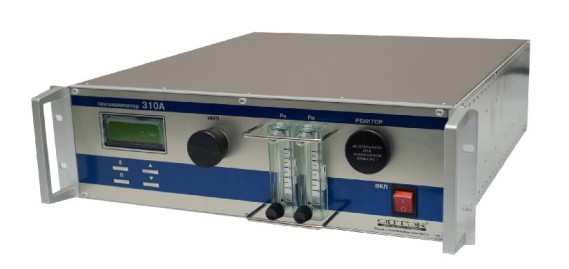

Рисунок 1- Общий вид газоанализаторов 310А
место нанесения
знака поверки
Лист № 3
Всего листов 6
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер)
1)
ПО
Цифровой идентификатор ПО
2
(алгоритм)
)
Значение
310А
2.10
28677с6е
(CRC32)
1)
Номер версии ПО должен быть не ниже указанного в таблице.
2)
Значения контрольной суммы, указанной в таблице, относится только к файлам встроенного
ПО указанной версии.
Метрологические и технические характеристики
Диапазоны измерений
Модифика-
ция
Определяе-
мый компо-
нент
C-310А
SO
2
Р-310А-1
NO
2
NO
Р-310А
NO
2
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности
массовой концен-объемной доли,
трации, мг/м
3
млн
-1
от 0 до 0,05 включ.от 0 до 0,02 включ.
св.0,05 до 2,0 св.0,02 до 0,75
от 0 до 0,08 включ.от 0 до 0,04 включ.
св.0,08 до 1,0 св.0,04 до 0,50
от 0 до 0,08 включ.от 0 до 0,06 включ.
св.0,08 до 1,0 св.0,06 до 0,80
от 0 до 0,08 включ.от 0 до 0,04 включ.
св.0,08 до 1,0 св.0,04 до 0,50
Пределы допускаемой
основной погрешности
приведен- относи-
ной,тельной,
g
, %
d
, %
±
25
-
-
±
25
±
25
-
-
±
25
±
25
-
-
±
25
±
25
-
-
±
25
Значение
Предел допускаемой вариации показаний, в долях от пределов допускаемой ос-
новной погрешности.
±0,5
Пределы допускаемого изменения выходного сигнала комплекса за 7 суток не-
прерывной работы, в долях от пределов допускаемой основной погрешности
±0,5
Пределы допускаемой дополнительной погрешности от изменения температуры
окружающего воздуха на каждые 10
°
С от номинального значения температуры
+20
°
С в диапазоне от +10 до +35
°
С, в долях от пределов допускаемой основной
погрешности
±0,5
Предел допускаемой дополнительной суммарной погрешности от влияния
неизмеряемых компонентов в долях от пределов допускаемой основной
погрешности , не более
±1,0
Предел допускаемого времени установления показаний Т
0,9
, мин, не более:
С-310А, Р-310А-1
Р-310А
3
6
Таблица 3 - Метрологические характеристики
Наименование характеристики
Время прогрева, ч, не более24
Лист № 4
Всего листов 6
Газоанализаторы выдерживают перегрузку, вызванную превышением содержа-
ния измеряемого компонента на 100 % за пределы измерений, в течение минут
5
Время восстановления нормальной работы после снятия перегрузки, мин, не
более
30
Продолжение таблицы 3
от +10 до +35
10000
Таблица 4 – Основные технические характеристики
Наименование характеристики
Значение
Напряжение питания переменным током частотой (50±1) Гц, В
от 207 до 253
Условия эксплуатации:
- диапазон температуры окружающего воздуха,
о
С
- относительная влажность окружающего воздуха (без конденсации
влаги), %, не более
- диапазон атмосферного давления, кПа
98
от 84 до 106,7
Средняя наработка на отказ (при доверительной вероятности
Р=0,95), ч
Средний срок службы, лет6
Модификация
Габаритные размеры,
мм, не более
Масса, кг,
не более
С-310А, Р-310А-1
10
60
Р-310А
12
400
Таблица 5 - Габаритные размеры, масса и потребляемая мощность
Потребляемая
мощность, В·А,
не более
длина 482
ширина 435
высота 132
длина 482
ширина 545
высота 132
Знак утверждения типа
наносится типографским способом на специальную наклейку на задней панели газоанализато-
ров и на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 6 – Комплектность газоанализаторов
Обозначение
Количество
Наименование
Газоанализатор
Руководство по эксплуатации
1 экз.
Паспорт
1 экз.
ИРМБ 413312.014 РЭ
ИРМБ 413312.016 РЭ
ИРМБ 413312.014 ПС
ИРМБ 413312.016 ПС
МП-242-0939-2009
Методика поверки
Сетевой кабель
ЗИП
1 экз.
1 шт
1 комплект
Лист № 5 Trial
листов 6
Поверка
осуществляется по документу МП-242-0939-2009 «ГСИ. Газоанализаторы 310А. Методика по-
верки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2009 г.
Основные средства поверки:
- генератор газовых смесей ГГС модификаций ГГС-Р, ГГС-К, ГГС-03-03 (регистрацион-
ный номер в Федеральном информационном фонде 62151-15);
- стандартные образцы состава газовые смеси в баллонах под давлением: NO/N
2
(ГСО 10546-2014), NO
2
/N
2
(ГСО 10546-2014), SO
2
/N
2
(ГСО 10546-2014);
-генератор нулевого воздуха ZAG фирмы «Environnement S.A.» (регистрационный номер
в Федеральном информационном фонде 37681-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого газоанализатора с требуемой точностью.
Знакповеркинаноситсяналицевуюпанельгазоанализатора,какуказано
на рисунках 2 и 3, или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализато-
рам 310А модификаций Р-310А, Р-310А-1, С-310А
Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной пове-
рочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных
средах»
ГОСТ Р 50760-95 Анализаторы газов для контроля атмосферного воздуха. Общие техни-
ческие условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
Технические условия ТУ 4215-016-23136558-2004. Газоанализаторы 310А
Изготовитель
Акционерное общество «ОПТЭК» (АО «ОПТЭК»)
ИНН 7814003726
Адрес: 199178, г. Санкт-Петербург, Малый проспект В.О., д.58, литер А, пом. 20Н
Телефон/факс: (812) 327-72-22, 325-55-67
Е-mail:
Web-сайт:
Лист № 6
Всего листов 6
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 10903-02 | Газоанализаторы | Свет | ООО "Ангарское-ОКБА", г.Ангарск | 1 год | Перейти |
| 71431-18 | Газоанализаторы портативные | ALTAIR 4XR | Фирма "MSA Innovation, LLC", США | 1 год | Перейти |
| 13284-03 | Газоанализаторы | ГИАМ-15М | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск | 1 год | Перейти |
| 15617-96 | Газоанализаторы многоканальные портативные | Multiwarn II | Фирма "Drager Safety AG & Co. KGaA", Германия | 6 месяцев | Перейти |
| 18739-99 | Газоанализаторы | 10-HF-5M00-222 | Фирма "Molecular analytics, LLC", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
