Спектрофотометры прецизионные Lambda 650 и Lambda 850, ГРСИ 28475-11
Номер госреестра:
28475-11
Наименование СИ:
Спектрофотометры прецизионные
Обозначение типа:
Lambda 650 и Lambda 850
Производитель:
Фирма "PerkinElmer, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.07.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43058
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрофотометры прецизионные Lambda 650 и Lambda 850
Назначение средства измерений
Спектрофотометры прецизионные Lambda 650 и Lambda 850 (далее по тексту - спек-
трофотометры) предназначены для измерений концентраций различных веществ, присутст-
вующих в анализируемом объекте, а также для исследований спектров в ультрафиолетовой
(UV) и видимой (VIS) областях спектра.
Описание средства измерений
Принцип действия спектрофотометров основан на спектрально-избирательном поглоще-
нии потока ультрафиолетового и видимого излучения при прохождении его через различные
материалы, вещества и растворы в спектральном диапазоне от 175 нм до 900 нм.
Спектрофотометры содержат двойной монохроматор с голографическими дифракцион-
ными решетками 1440 штрихов/мм; детектор с компенсацией плотности образца; юстируемые
вольфрам-галогеновую и дейтериевую лампы. Спектрофотометры оснащены зеркальными оп-
тическими элементами с покрытием SiO
2
.
Спектрофотометры прецизионные Lambda 650 работают в диапазоне длин волн
190÷900 нм. В качестве приемника в них используется фотоэлектронный умножитель R955 для
высоких энергий.
Спектрофотометры прецизионные Lambda 850 работают в диапазоне длин волн
1
д-
н
Н
Рисунок 1 - Общий вид спектрофотометров.
Лист № 2
Всего листов 5

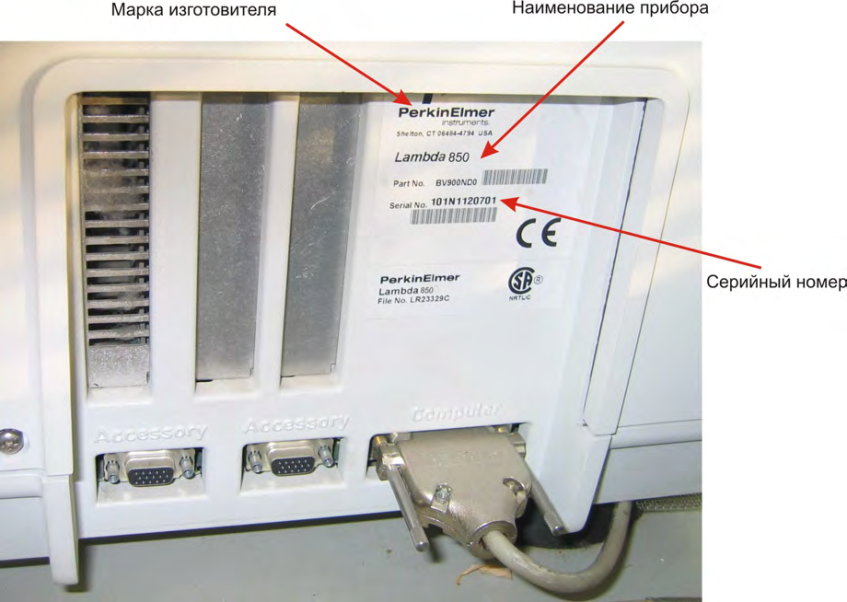

Рисунок 2 - Схема маркировки спектрофотометров.
Программное обеспечение
Управление прибором, обработка и вывод результатов осуществляется через персо-
нальный компьютер (ПК). В комплекте к спектрофотометрам прилагается программное обеспе-
чение UV WinLab. Оно представляет собой многоцелевой программный пакет, который обеспе-
чивает удобство работы со спектрофотометрами. Пакет состоит из отдельных модулей, на ос-
нове которых возможно создание пользователем необходимых ему программ. Модули позво-
ляют воспользоваться следующими методами измерения:
- Scan: сканирование по спектру;
- Wavelength Program: измерения на отдельно взятых длинах волн;
- Timedrive: измерения в течение времени;
- Scanning Quant: определение концентрации вещества за счет измерения максималь-
ного поглощения при сканировании по спектру;
- Wavelength Quant: определение концентрации вещества за счет измерения поглоще-
ния на определенных длинах волн;
- Polarisation Scan: измерения с учетом поляризации.
Кроме того программный пакет UV WinLab позволяет проводить обширный диапазон
испытаний работы спектрофотометра.
Программное обеспечение разделено на две части. Метрологически значимая часть
программного обеспечения прошита в памяти спектрофотометра. Интерфейсная часть про-
граммного обеспечения запускается на ПК и служит для отображения, обработки и сохранения
результатов измерений
Для ограничения доступа внутрь корпуса камеры инфракрасной на её корпусе имеется
гарантийный стикер.
Идентификационные данные (признаки) метрологически значимой части программного
обеспечения указаны в таблице 1.
Лист № 3
Всего листов 5
UV WinLab
6.0
A1EF55DE
CRC32
Таблица 1
Наименование
ПО
Идентификационное
наименование ПО
Номер версии
ПО
Цифровой иден-
тификатор ПО
(контрольная
сумма исполняе-
мого кода)
Алгоритм вы-
числения цифро-
вого идентифи-
катора ПО
PerkinElmer UV
WinLab
Защита ПО и данных от непреднамеренных и преднамеренных изменений.
Обмен данными между спектрофотометром и персональным компьютером осуществ-
ляется через интерфейс RS-232.
Искажение данных при передаче через интерфейс связи исключается параметрами про-
токола:
- для обмена данными со спектрофотометром используется тип BULK-передачи, пред-
назначенный для надёжной передачи файлов данных с многоуровневой защитой целостности;
- каждая передача разбита на транзакции с подтверждением их успешного завершения
получателем, что исключает использование или исполнение недостоверных данных или ко-
манд; при получении искаженных данных, они отбрасываются, а транзакция повторяется;
- направление и назначение пакетов данных внутри транзакций определяется специаль-
ными идентификаторами, имеющими отдельную от других данных защиту от искажений с по-
мощью избыточного кодирования;
- при наличии на шине интерфейса нескольких устройств соответствие данных обеспе-
чивается специальным полем адреса устройства TOKEN-пакетов, защищённым с помощью
CRC;
- целостность данных в отдельных пакетах проверяется с помощью CRC.
Метрологически значимая часть ПО размещается в энергонезависимой памяти микро-
контроллера в аппаратной части спектрофотометра, запись которой осуществляется в процессе
производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части спектро-
фотометра.
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует уровню «В» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики спектрофотометров прецизионных
Lambda 650 и Lambda 850 приведены в таблице 2.
Наименование характеристики
Таблица 2
Значение характеристики
Lambda 650 Lambda 850
190
¸
900 175
¸
900
±
0,15
±
0,08
0,06 0,02
± 0,003 (при D = 1 Б)
0,00080,00016
Спектральный диапазон, нм
Пределы допускаемой абсолютной погрешности установки
длины волны, нм
Воспроизводимость установки длины волны, нм, не более
Пределы допускаемой абсолютной погрешности измерений оп-
тической плотности, Б
Воспроизводимость измерений оптической плотности при
(D=1Б), Б, не более
Габаритные размеры, мм
Масса, кг
Выходной интерфейс
1020х630х300 1020х740х300
76 77
RS232С
Лист № 4
Всего листов 5
90-250
50/60
400250
Питание от сети переменного тока:
- напряжение, В
- частота, Гц
Потребляемая мощность, В
t
А
Условия эксплуатации:
-температура окружающей среды,
о
С
-относительная влажность, %
-атмосферное давление, кПа
от +15 до +25
65±15
от 96 до 104
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Технического руководства мето-
дом штемпелевания и в виде наклейки на корпус прибора методом наклеивания.
Комплектность средства измерений
1
1
Комплектность спектрофотометров представлена в таблице 3.
Таблица 3
Наименование
Спектрофотометр
Количество, шт.
1
1
1
Комплект программного обеспечения UV WinLab (ES или стандартный)
Техническое руководство. Спекторофотометры прецизионные Lambda 650 и
Lambda 850
Компакт
‐
диск с техническим руководством спектрофотометров прецизион-
ных Lambda 650 и Lambda 850
Методика поверки. Спекторофотометры прецизионные Lambda 650 и Lambda
850
Держатель для кюветы до 10мм
Отвертка , 5,5 мм
Отвертка , 4,0 мм
Длинная крестовая отвертка
Соединительный кабель, от спектрофотометра к ПК
Запасной выдвижной блок (держатель) для плавких предохранителей
Ферритовый дроссель
Запасные плавкие предохранители (10 штук на 3,15 А, тип Т)
Ручной аттенюатор на 10 % (только для Lambda 650).
Ручной аттенюатор на 1 % (только для Lambda 650).
Электрический шнур, подходящий для данного региона
2
1
1
1
1
1
1
1
2
2
1
Поверка
осуществляется по документу: «Спектрофотометры прецизионные Lambda 650 и Lambda 850.
Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» «28» января 2011 г.
Основные средства поверки:
1. Меры образцовые волновых чисел ТАС-1(№ГР 12308-90).
Основные метрологические характеристики:
Погрешность стандартных линий поглощения:
- в УФ и видимом диапазоне: 0,05 нм
- в ИК диапазоне: 0,2 нм
2. Светофильтр №5 из набора КНФ-1 (№ГР 11894-03) из состава Государственного
первичного эталона единиц спектральных коэффициентов направленного пропускания и опти-
ческой плотности в диапазоне длин волн от 0,2 до 50,0 мкм; диффузного и зеркального отраже-
ний в диапазоне длин волн от 0,2 до 2,5 мкм, рег № ГЭТ 156-91.
Лист № 5
Всего листов 5
Основные метрологические характеристики:
Значение НСП в диапазоне от 400 до 780 нм: 0,0005.
Сведения о методиках (методах) измерений
Спектрофотометры прецизионные Lambda 650 и Lambda 850. Техническое руководство
Нормативные и технические документы, устанавливающие требования к спектрофото-
метрам прецизионным Lambda 650 и Lambda 850
1.ГОСТ 8.557-2007 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений спектральных, интегральных и
редуцированных коэффициентов направленного пропускания в диапазоне длин волн 0,2÷50,0
мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2÷20,0 мкм».
2. Техническая документация фирмы «Perkin Elmer, Inc.», США.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Осуществление деятельности в области охраны окружающей среды и осуществление
деятельности по обеспечению безопасности при чрезвычайных ситуациях.
Изготовитель
Фирма «PerkinElmer, Inc.»
Адрес: 940 Winter Street Waltham, MA 02451, USA.
Телефон: +1 (781) 663-6900
Факс: +1 203-944-4904
E-mail: CustomerCareUS@perkinelmer.com
Заявитель
Московское представительство акционерного общества «Шелтек АГ».
Адрес: 119334, г. Москва, ул. Косыгина, дом 19.
Телефон: +7 495 935 8888
Факс: +7 495 564 8787
E-mail: info@scheltec.ru
.
Испытательный trial
Государственный центр испытаний средств измерений федерального государственного
унитарного предприятия «Всероссийский научно-исследовательский институт оптико-
физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государ-
ственного центра испытаний (испытательной, измерительной лаборатории) средств изме-
рений № 30003-08 от 30.12.2008 г.
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииВ.Н. Крутиков
М.п.«____»___________2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 81235-21 | Измерители температуры многоканальные прецизионные | МИТ 8.30 | Общество с ограниченной ответственностью "ИзТех" (ООО "ИзТех"), г. Москва, г. Зеленоград | 1 год | Перейти |
| 36103-07 | Спектрофотометры | Spekol 1500 | Фирма "Analytik Jena AG", Германия | 1 год | Перейти |
| 16551-97 | Спектрофотометры атомно-абсорбционные | Спираль-17 | ГП "Уральский электромеханический завод", г.Екатеринбург | 1 год | Перейти |
| 42798-09 | Спектрофотометры атомно-абсорбционные | ААС-5М | ООО "Центр качества", г.Казань | 1 год | Перейти |
| 40100-08 | Манометры цифровые прецизионные | МЦП-1М, МЦП-2М | АО "Аэроприбор-Восход", г.Москва | 1 год - для манометров группы точности "1"; 2 года - для манометров группы точности "2"; 3 года - для манометров группы точности "3" | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
