ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Антенны рамочные активные П6-50
Назначение средства измерений
Антенны рамочные активные П6-50 (далее – антенны) являются преобразователями
напряженности переменного магнитного поля в напряжение переменного тока и предназна-
чены, совместно с измерительным приемником, селективным микровольтметром и анализато-
ром спектра для измерения напряженности магнитного поля.
Описание средства измерений
Принцип действия антенны основан на преобразованиипеременного магнитного
потока, создаваемого измеряемым электромагнитным полем и пронизывающего рамку
антенны, в ЭДС, величина которого линейно связана с напряженностью магнитного поля.
Антенна состоит из экранированной рамки, усилителя с блоком питания и выходного
ВЧ соединителя. На корпусе антенны имеется отверстие с резьбой, позволяющее закреплять
антенну на мачте.
Под действием магнитного поля на рамке антенны наводится ЭДС, пропорциональная
напряженности поля. Сигнал с рамки через усилитель подается на выходной соединитель.
Усилитель согласовывает импеданс антенны с волновым сопротивлением выходного ВЧ
соединителя, усиливает и осуществляет частотную коррекцию сигнала, что позволяет получить
необходимую величину коэффициента калибровки антенны.
Блок питания состоит из двух аккумуляторных батарей и устройства сигнализации
разряда этих батарей. При разряде аккумуляторных батарей ниже напряжения 4.5 В загорается
соответствующий индикатор.

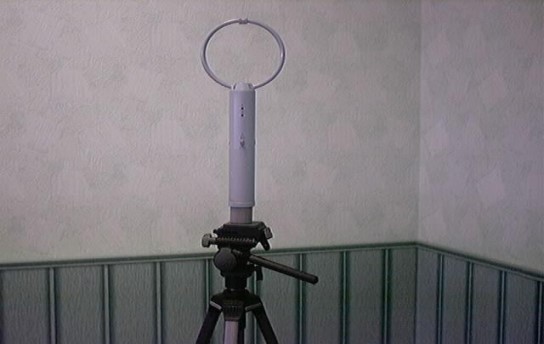

Общий вид антенны рамочной активной П6-50 представлен на рисунке 1.

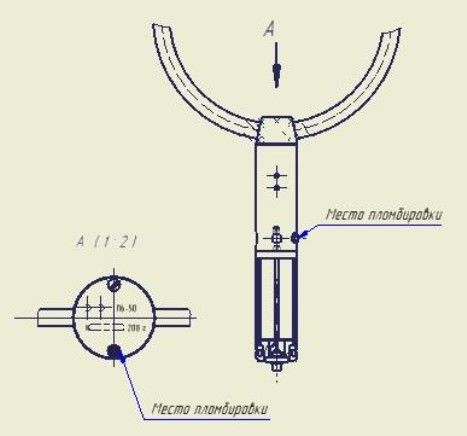

Схема пломбировки от несанкционированного доступа,обозначение места нанесения
знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид антенны рамочной активной П6-50
Лист № 2
Всего листов 4
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
Наименование характеристикиЗначение
Рабочий диапазон частот, МГц от 0,009 до 30
Диапазон изменения коэффициента калибровки антенны с кабелем
ИУШЯ.685661.075, дБ, относительно 1/м от 28 до 34
Пределы допускаемой основной абсолютной погрешности коэффициента
калибровки, дБ±2
Пределыдопускаемой дополнительной погрешности коэффициента
калибровки, обусловленной отклонением температуры окружающего
воздуха от нормальной (20±5)
о
С в пределах диапазона рабочих температур,
на каждые 10
о
С, дБ ±1
Допустимое значение модуля выходного импеданса антенны, Ом50±15.
Напряжение собственных шумов U
ш
антенны при полосе пропускания
равной Δƒ, на частоте ƒ, дБмкВ, не более
при Δƒ = 0,2 кГци ƒ = 0,009 МГц40
при Δƒ = 0,2 кГци ƒ = 0,015 МГц38
при Δƒ = 0,2 кГци ƒ = 0,1 МГц25
при Δƒ = 9 кГци ƒ = 1 МГц20
при Δƒ = 9 кГци ƒ = 10 МГц12
при Δƒ = 9 кГци ƒ = 30 МГц12
Антенна при изменении ориентации в однородном поле обеспечивает
отношение максимального напряжения к минимальному, дБ, не менее20
Максимально допустимая напряженность измеряемого магнитного поля Н в
единицах эквивалентного значения напряженности электрического поля Е
н
(Е
н
= ρ∙Н, где ρ = 377 Ом) при коэффициенте блокирования минус 20 дБ,
В/м, не менее3,7
Рисунок 2 - Схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки
Место нанесения знака поверки
Лист № 3
Всего листов 4
Значение
порядка
основной
Продолжение таблицы 1
Наименование характеристики
Напряжениекомбинационныхсоставляющихтретьего
двухчастотного сигнала на выходе антенны при напряжении
составляющей 100 дБмкВ относительно 1 мкВ, дБ, не более
55
Таблица 2 – Основные технические характеристики
Наименование характеристики
Значение
Соединитель
тип V ГОСТ РВ 51914
Электрическое питание антенны обеспечивается от
двух встроенных аккумуляторных батарей с напряжением, В
первой
второй
от +4,5 до +5,5 В
от -5,5 до -4,5
Максимальная потребляемая мощность, ВА, не более1
Время непрерывной работы антенны при полностью заряжен-
ных аккумуляторных батареях, ч, не менее8
Средняя наработка на отказ, ч, не менее10000
Масса антенны, кг, не более 0,9
Габаритные размеры, мм, не более
- высота55
- ширина 165
- длина 350
Рабочие условия применения:
- температура окружающей среды,
о
Сот -10 до +55
- относительная влажность воздуха при 30
о
С, % 90
- атмосферное давление, кПа от 70 до 106,7
По условиям воздействия климатических и механических фак-
торов антенна соответствует требованиямГруппа 4 ГОСТ 22261-94
Знак утверждения типа
наносится на шильдик антенны методом шелкографии и типографскимспособомна
титульные листы эксплуатационной документации.
Комплектность средства измерений
приведена в таблице 3.
Таблица 3
Наименование, типОбозначениеКол-воПримечание
1 Антенна рамочная активная П6-50 ИУШЯ.464639.007 1
2 Кабель *ИУШЯ.685661.0751
3 Тренога**ИУШЯ.301554.0211
4 Устройство зарядное VARTA 39*** 1
5 Аккумулятор типоразмер АА (R6) *** 8 Емкость≥ 0,9
А.ч U = 1,2 В
6 Руководство по эксплуатацииИУШЯ.464639.007 РЭ1
7 ФормулярИУШЯ.464639.007 ФО1
8 ЯщикИУШЯ.323229.0061
* - Длина кабеля определяется заказчиком при оформлении договора на поставку антенны.
** - Поставляется по требованию заказчика.
*** - Допускается поставка с другими типами устройства зарядного и аккумуляторов,
имеющих сертификат соответствия и допущенных к применению в Российской Федерации.
Лист № 4
Всего листов 4
Поверка
осуществляется по документу ИУШЯ.464639.007РЭ «Антенна рамочная активная П6-50.
Руководство по эксплуатации», раздел 7, согласованному с ФГУП «ВНИИФТРИ» 02.06.2004 г.
Основные средства поверки:
рабочийэталонединицнапряженностиэлектрическогоимагнитногополей
РЭНЭМП-10Г/300М (рег. № 3.1.ZZT.0086.2013);
милливольтметр среднеквадратического значения В3-48 (рег. № 8985-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых антенн рамочных активных П6-50 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеи технические документы, устанавливающие требования к антеннам
рамочным активным П6-50
ГОСТ 8.097-73 ГСИ. Государственный специальный эталон и общесоюзная поверочная
схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,01 до
300 МГц
ГОСТ 13317-89 Элементы соединения СВЧ трактов измерительных приборов. Присое-
динительные размеры
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие техни-
ческие условия
ИУШЯ.464639.007 ТУ Антенна рамочная активная П6-50. Технические условия
Изготовитель
Акционерноеобщество«Нижегородскоенаучно-производственноеобъединение
имени М.В. Фрунзе» (АО «ННПО имени М.В. Фрунзе»)
ИНН 5261077695
Адрес: 603950, г. Нижний Новгород, проспект Гагарина, 174
Телефон: (831) 465-16-24, факс: (831) 466-66-00
Е-mail:
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт физикотехнических и радиотехнических измерений»
(ГЦИ СИ ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 526-63-63, факс: (495) 526-63-63
E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИФТРИ» по проведению испытаний
средств измерений в целях утверждения типа № 30002-08 от 04.12.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
