Дозаторы весовые непрерывного действия Альфа, ГРСИ 28346-06
Номер госреестра:
28346-06
Наименование СИ:
Дозаторы весовые непрерывного действия
Обозначение типа:
Альфа
Производитель:
ЗАО "Весоизмерительная компания "Тензо-М", пос.Красково
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.04.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 24097
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 2680 от 04.12.2017 г.)
Дозаторы весовые непрерывного действия «Альфа»
Назначение средства измерений
Дозаторы весовые непрерывного действия «Альфа» (далее по тексту - дозаторы),
предназначены для непрерывного дозирования сыпучих материалов.
Описание средства измерений
Конструктивно дозатор состоит из дозирующего устройства и многофункционального
шкафа автоматики (МША). Дозирующее устройство включает в себя питатель, привод питателя
и силоприемное устройство, смонтированные на силовой (несущей) раме. Силоприемное
устройство передает усилие, создаваемое дозируемым продуктом, на весоизмерительный
тензорезисторный датчик (далее - датчик), установленный на раме. В дозаторах используются
датчики серии Т (Государственный реестр СИ РФ № 19760-04) или Н (Государственный реестр
СИ РФ № 19758-05) производства ЗАО «Весоизмерительная компания «Тензо-М». В состав
МША входит весоизмерительный преобразователь ТВ (Государственный реестр СИ РФ
№ 37794-08) (далее - преобразователь) и электронные компоненты управления.
Принцип работы дозатора основан на преобразовании деформации упругих элементов
датчиков, возникающей под действием силы тяжести дозируемого продукта, в аналоговый
электрический сигнал, который поступает в преобразователь, в котором сигнал обрабатывается.
Значения производительности индицируется на преобразователе и при появлении отклонения
текущей производительности дозатора от заданной формирует сигнал, управляющий приводом
обеспечивая, таким образом, заданную производительность.
Дозаторы выпускаются в различных модификациях, отличающихся значениями
наибольшей производительности, пределами допускаемой погрешности, массой, габаритными
размерами
и имеющих обозначение «Альфа»-(Н)-(П), где:
Н - наибольший предел производительности, т/ч;
П - значение предела допускаемой погрешности в процентах от наибольшего предела
производительности по ГОСТ 30124-94 (0,6; 1; 1,5 и 2).
Внешнийвидпитателейдозирующихустройств,силоприемногоустройства
с конвейерной лентой и шкафа МША представлены на рисунках 1-3.

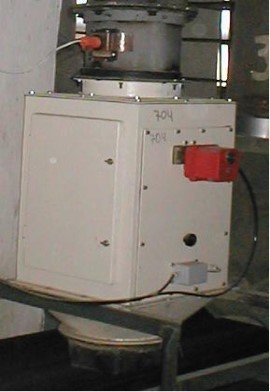

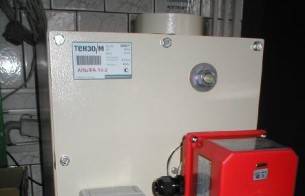

Рисунок 1 - Внешний вид питателей дозирующих устройств
Лист № 2
Всего листов 7

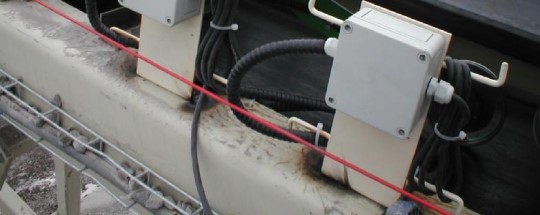

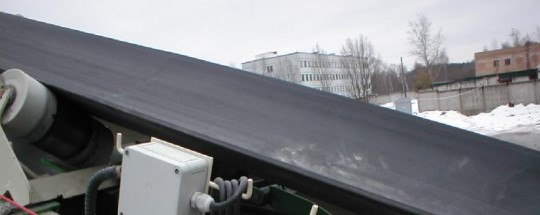

Рисунок 2 - Внешний вид силоприемного устройства
с конвейерной лентой

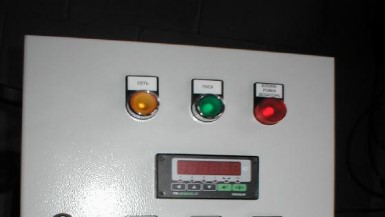

Рисунок 3 - Внешний вид
многофункционального шкафа
управления МША
Программное обеспечение
Программное обеспечение (ПО) дозаторов встроено в преобразователь. Идентифика-
ционным признаком ПО служит номер версии, который отображается на верхнем индикаторе
при включении дозатора. Уровень защиты ПО от непреднамеренных и преднамеренных
воздействий в соответствии с Р 50.2.077-2014 - «высокий». Влияние ПО на метрологические
характеристики учтено при нормировании метрологических характеристик. Для предотвращения
воздействий и защиты законодательно контролируемых параметров вход в подпрограмму
юстировки защищен административным паролем и электронным клеймом - случайно генери-
руемым числом, которое автоматически обновляется после каждого сохранения измененных
законодательно контролируемых параметров. Цифровое значение электронного клейма
заносится в раздел «Поверка» паспорта и подтверждается оттиском поверительного клейма.
Идентификационные данные ПО приведены в таблице 1.
обеспечения
программного
программного
обеспечения
кода)
Алгоритм
вычисления
цифрового
программного
Таблица 1
Цифровой
Идентифика-Номер версииидентификатор
Наименованиеционное(идентифика-программного
программного
наименованиеционный номер)
(контрольная сумма
идентификатора
обеспечения обеспечения исполняемого
обе
с
печ
е
ния
6.20
—*—*
Дозатор PP
6.52
Альфа
Al 1.08
Примечания
1 * Конструкция дозаторов не предусматривает вычисление цифрового идентификатора ПО.
2 ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс
после установки.
3 Номер версии (идентификационный номер) ПО не ниже указанного
Метрологические и технические характеристики
представлены в таблицах 2, 3 и 4.
Лист № 3
Всего листов 7
Модификация
Таблица 2
Производительность, т/ч
наименьшая наибольшая
0,000040,0004
0,0000630,00063
0,00010,001
0,000160,0016
0,000250,0025
0,00040,004
0,000630,0063
0,0010,01
0,0250,25
0,040,4
0,0630,63
«Альфа»-0,0004-0,6
«Альфа»-0,0004-1
«Альфа»-0,0004-1,5
«Альфа»-0,0004-2
«Альфа»-0,00063-0,6
«Альфа»-0,00063-1
«Альфа»-0,00063-1,5
«Альфа»-0,00063-2
«Альфа»-0,001-0,6
«Альфа»-0,001-1
«Альфа»-0,001-1,5
«Альфа»-0,001-2
«Альфа»-0,0016-0,6
«Альфа»-0,0016-1
«Альфа»-0,0016-1,5
«Альфа»-0,0016-2
«Альфа»-0,0025-0,6
«Альфа»-0,0025-1
«Альфа»-0,0025-1,5
«Альфа»-0,0025-2
«Альфа»-0,004-0,6
«Альфа»-0,004-1
«Альфа»-0,004-1,5
«Альфа»-0,004-2
«Альфа»-0,0063-0,6
«Альфа»-0,0063-1
«Альфа»-0,0063-1,5
«Альфа»-0,0063-2
«Альфа»-0,01-0,6
«Альфа»-0,01-1
«Альфа»-0,01-1,5
«Альфа»-0,01-2
«Альфа»-0,25-0,6
«Альфа»-0,25-1
«Альфа»-0,25-1,5
«Альфа»-0,25-2
«Альфа»-0,4-0,6
«Альфа»-0,4-1
«Альфа»-0,4-1,5
«Альфа»-0,4-2
«Альфа»-0,63-0,6
«Альфа»-0,63-1
«Альфа»-0,63-1,5
«Альфа»-0,63-2
«Альфа»-1-0,6
«Альфа»-1-1
«Альфа»-1-1,5
«Альфа»-1-2
0,11,0
Пределы допускаемой
абсолютной погрешности, т/ч*
±0,0000024
±0,0000040
±0,0000060
±0,0000080
±0,0000038
±0,0000063
±0,0000095
±0,0000126
±0,000006
±0,000010
±0,000015
±0,000020
±0,0000096
±0,0000160
±0,0000240
±0,0000320
±0,000015
±0,000025
±0,000038
±0,000050
±0,000024
±0,000040
±0,000060
±0,000080
±0,000038
±0,000063
±0,000095
±0,000126
±0,00006
±0,00010
±0,00015
±0,00020
±0,00150
±0,00250
±0,00375
±0,00500
±0,0024
±0,0040
±0,0060
±0,0080
±0,00378
±0,00630
±0,00945
±0,01260
±0,006
±0,010
±0,015
±0,020
Лист № 4 Trial
листов 7
Модификация
0,161,6
0,252,5
0,44,0
0,636,3
1,010,0
1,616,0
2,525,0
4,040,0
6,363,0
10,0100,0
Продолжение таблицы 2
Производительность, т/чПределы допускаемой
наименьшаянаибольшая абсолютной погрешности, т/ч*
«Альфа»-1,6-0,6±0,0096
«Альфа»-1,6-1±0,0160
«Альфа»-1,6-1,5±0,0240
«Альфа»-1,6-2±0,0320
«Альфа»-2,5-0,6±0,0150
«Альфа»-2,5-1±0,0250
«Альфа»-2,5-1,5±0,0375
«Альфа»-2,5-2±0,0500
«Альфа»-4-0,6 ±0,024
«Альфа»-4-1 ±0,040
«Альфа»-4-1,5 ±0,060
«Альфа»-4-2 ±0,080
«Альфа»-6,3-0,6±0,0378
«Альфа»-6,3-1±0,0630
«Альфа»-6,3-1,5±0,0945
«Альфа»-6,3-2±0,1260
«Альфа»-10-0,6 ±0,06
«Альфа»-10-1 ±0,10
«Альфа»-10-1,5 ±0,15
«Альфа»-10-2 ±0,20
«Альфа»-16-0,6 ±0,096
«Альфа»-16-1 ±0,160
«Альфа»-16-1,5 ±0,240
«Альфа»-16-2 ±0,320
«Альфа»-25-0,6 ±0,150
«Альфа»-25-1 ±0,250
«Альфа»-25-1,5 ±0,375
«Альфа»-25-2 ±0,500
«Альфа»-40-0,6 ±0,24
«Альфа»-40-1 ±0,40
«Альфа»-40-1,5 ±0,60
«Альфа»-40-2 ±0,80
«Альфа»-63-0,6 ±0,378
«Альфа»-63-1 ±0,630
«Альфа»-63-1,5 ±0,945
«Альфа»-63-2 ±1,260
«Альфа»-100-0,6 ±0,6
«Альфа»-100-1 ±1,0
«Альфа»-100-1,5 ±1,5
«Альфа»-100-2 ±2,0
*Примечание: пределы допускаемой погрешности нормированы при условии непрерывной ра-
боты дозатора в течение 6 мин.
Лист № 5
Всего листов 7
Модификация
620×380×600
35
1600×1660×600
105
2000×1800×800
195
2200×1820×880
205
2500×1820×1000
210
2500×2020×1000
225
2500×3000×1000
240
2500×3500×1000
300
Таблица 3
Габаритные размеры, не более,
мм (длина×ширина×высота)
Массы дозирующих
устройств, не более, кг
«Альфа»-0,0004-0,6 (1; 1,5; 2)
«Альфа»-0,00063-0,6 (1; 1,5; 2)
«Альфа»-0,001-0,6 (1; 1,5; 2)
«Альфа»-0,0016-0,6 (1; 1,5; 2)
«Альфа»-0,0025-0,6 (1; 1,5; 2)
«Альфа»-0,004-0,6 (1; 1,5; 2)
«Альфа»-0,0063-0,6 (1; 1,5; 2)
«Альфа»-0,01-0,6 (1; 1,5; 2)
«Альфа»-0,25-0,6 (1; 1,5; 2)
«Альфа»-0,4-0,6 (1; 1,5; 2)
«Альфа»-0,63-0,6 (1; 1,5; 2)
«Альфа»-1-0,6 (1; 1,5; 2)
«Альфа»-1,6-0,6 (1; 1,5; 2)
«Альфа»-2,5-0,6 (1; 1,5; 2)
«Альфа»-4-0,6 (1; 1,5; 2)
«Альфа»-6,3-0,6 (1; 1,5; 2)
«Альфа»-10-0,6 (1; 1,5; 2)
«Альфа»-16-0,6 (1; 1,5; 2)
«Альфа»-25-0,6 (1; 1,5; 2)
«Альфа»-40-0,6 (1; 1,5; 2)
«Альфа»-63-0,6 (1; 1,5; 2)
«Альфа»-100-0,6 (1; 1,5; 2)
от - 30 до +40
98
от 87 до 106
от 187 до242
от 49 до 51
20
Значение параметра
5
100
15
Таблица 4
Наименование параметра
Максимальная насыпная плотность дозируемого материала, т/м
3
Расстояние от дозирующего устройства до шкафа автоматики,
не более, м
Время прогрева дозаторов до рабочего состояния, не более, мин
Условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность при 35
°
С, %
- атмосферное давление, кПа
Питание - от сети переменного тока с параметрами:
-
напряжение, В
-
частота, Гц
-
потребляемая мощность, не более, В·А
Знак утверждения типа
наносится типографским способом на эксплуатационную документацию и термосублимацион-
ным способом на маркировочную табличку весов.
Лист № 6
Всего листов 7
Комплектность средства измерений
1 компл.
1 шт.
Кол-во
Таблица 5
Наименование
Дозирующее устройство в сборе:
-силоприемное устройство,
-питатель,
-привод питателя.
Многофункциональный шкаф автоматики в сборе с весоизмерительным
преобразователем
Датчик контроля ленты
Датчик положения ленты
Руководство по эксплуатации 4274-045-18217119-04 РЭ
Паспорт 4274-045-18217119-04 ПС
Эксплуатационная документация весоизмерительного преобразователя
1 шт.
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по ГОСТ 8.469-2002 «ГСИ. Дозаторы автоматические весовые непрерывного
действия. Методика поверки» и разделу 7 «Поверка» паспорта дозатора.
Основные средства поверки:
- весы с пределом допускаемой погрешности, не превышающим 1/3 пределов допускаемой
абсолютной погрешности производительности,
- специальное устройство для отбора проб,
- секундомер ГОСТ 5072-75.
Идентификационные данные, а также процедура идентификации программного обеспечения
приведены в разделе 7 документа «Паспорт» 4274-045-18217119-04 ПС.
Знак поверки наносится на свидетельство о поверке средств измерений, так как условия
эксплуатации дозаторов не обеспечивают его сохранность в течение всего интервала между
поверками при нанесении на дозаторы.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к дозаторам весовым непрерывного
действия «Альфа»
ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические
требования».
ГОСТ 8.469-2002 «ГСИ. Дозаторы автоматические весовые непрерывного действия.
Методика поверки».
ГОСТ Р 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений
массы».
Изготовитель
Закрытое акционерное общество «Весоизмерительная компания «ТЕНЗО-М»
(ЗАО «ВИК «ТЕНЗО-М»)
ИНН 5027048351
Адрес: 140050, Московская область, Люберецкий р-н, п. Красково, ул. Вокзальная, 38
Телефон/факс +7 (495) 745-30-30
E-mail:
Web-сайт:
Лист № 7
Всего листов 7
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 198005, г. Санкт-Петербург, Московский пр-т, 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-0114
E-mail:
Web-сайт:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-05 от 29.12.2005 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 50149-12 | Весы неавтоматического действия | FS | Фирма "A&D Company Ltd.", Япония | 1 год | Перейти |
| 41590-09 | Дозаторы весовые дискретного действия | ИРИС | ООО "НПП КОМКОН", г.Обнинск | 1 год | Перейти |
| 4819-75 | Дозаторы | ЛАДА-1КМУ4.2 | Нет данных | Нет данных | Перейти |
| 73234-18 | Дозатор весового дискретного действия | KTF KF 12 KTP 4 | Фирма "KTF Engineering S.r.l.", Италия | 1 год | Перейти |
| 67957-17 | Дозаторы весовые непрерывного действия | КЛИМ-ВД | ООО "ВЕСКОМ", г.Челябинск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
