Комплексы программно-технические измерительные Апогей, ГРСИ 27925-15
Номер госреестра:
27925-15
Наименование СИ:
Комплексы программно-технические измерительные
Обозначение типа:
Апогей
Производитель:
ООО "Ракурс-инжиниринг", г.С.-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.03.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «02» октября 2020 г. № 1674
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Комплексы программно-технические измерительные «Апогей»
Назначение средства измерений
Комплекс программно-технический измерительный «Апогей» (далее - ПТК «Апогей»)
предназначен для измерения сигналов силы и напряжения постоянного тока, сигналов термо-
метров сопротивления и термопар.
Описание средства измерений
В состав ПТК «Апогей» входят:
- программируемый контроллер (контроллеры) с комплектом модулей;
- вторичные источники электропитания;
- принтер (если требуется по конструкторской документации (КД);
- промышленный компьютер (если требуется по КД);
- терминал или монитор (если требуется по КД).
ПТК «Апогей» построены на базе программируемого логического контроллера (кон-
троллеров) с использованием набора модулей приема унифицированных сигналов и сигналов
от датчиков, программируемого терминала, вторичных источников питания, принтера и про-
мышленного компьютера.
Унифицированные сигналы напряжения и силы постоянного тока (ГОСТ 26.011-80),
сигналы от термометров сопротивления (ГОСТ Р 8.625-2006), сигналы от термопар (ГОСТ Р
8.585-2001), импульсные частотные сигналы поступают на входные модули контроллера, где
преобразуются в цифровой код. В соответствии с заданным алгоритмом, контроллер произ-
водит регулирование технологического процесса в автоматическом режиме, вырабатывает
предупреждения об отклонении режима, осуществляет блокировки и защиты, производит
аварийный останов технологического объекта по заданной программе.
Информация о текущих параметрах отображается на промышленном терминале и мо-
ниторе компьютера. Информация об авариях и предупреждениях и сменные отчеты автома-
тически или по запросу оператора распечатываются на принтере. Ввод настроечных парамет-
ров: выбор измерительного канала (ИК), тип номинальной статической характеристики
(НСХ) подключаемого параметра, диапазон измерения, значения уставок и т.д. осуществля-
ется с программируемого терминала или монитора и защищен паролем.
ПТК «Апогей» обеспечивают автоматическое измерение заданного количества пара-
метров, самодиагностику и диагностику подключаемых датчиков, формирование архива,
отображение графиков.

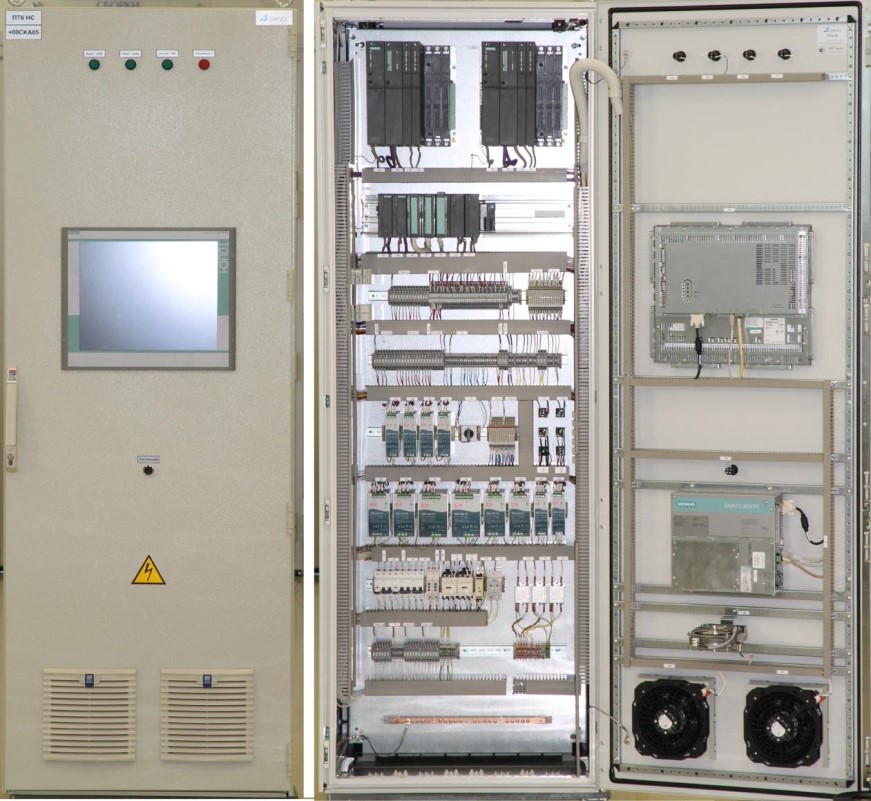

Внешний вид ПТК «Апогей» представлен на рис. 1.
2
Рисунок 1. Внешний вид ПТК “Апогей»
Программное обеспечение
Программное обеспечение предназначено для управления аппаратурой, а также про-
изводит сбор, обработку и сохранение результатов измерений.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
1
Идентификационное наименование ПО
Цифровой идентификатор APOGEY_et_s.zip
Значение
2
APOGEY_et_s.zip
FC580_R_SensMetroPart
D9F4CF1AC126AF69224CF5FC474BAC9E
3
Продолжение таблицы 1
Идентификационное наименование ПО
ЦифровойидентификаторAPOGEY
_et_o.zip
APOGEY _et_o.zip
SensMetroPart_O_CJ2H_v1.0
SensMetroPart_O_CJ2M_v1.0
SensMetroPart_O_CS1H-H_bin_v1.0
SensMetroPart_O_CS1H-H_bcd_v1.0
SensMetroPart_O_CS1G-H_bin_v1.0
SensMetroPart_O_CS1G-H_bcd_v1.0
с блоками
SensScaleInt
SensScaleReal
E496151D5416A2DBB56F4C0919AF16D5
Уровень защиты ПО ПТК «Апогей» от непреднамеренных и преднамеренных измене-
ний соответствует уровню: «ВЫСОКИЙ» по Р 50.2.077-2014 - для автономного программно-
го обеспечения.
Метрологические и технические характеристики
Метрологические и технические характеристики изложены в таблице 2.
Тип ИК
Диапазон вход-
ных сигналов
Диапазон изме-
рений
Пределы
допускаемой
основной
приведенной
погрешно-
сти, % от
диапазона
измерений
ИК сигналов силы
постоянного тока
0,4
0,015
ИК потенциального
сигнала
0,25
0,015
10,29…371,10 Ом
0,2
0,015
10,29…371,10 Ом
0,2
0,015
0,2
0,015
Таблица 2
Пределы допуска-
емой дополни-
тельной приве-
денной погрешно-
сти в диапазоне
температур
от 0 до 15
С и
от 25 до 45
С,
% от диапазона
измерений/
С
минус 5…5мА
0…5 мА
0 … 20 мА
4…20 мА
минус 5…5 мВ
0…5 мВ
1…5 мВ
минус 10…10 мВ
0…10 мВ
минус 5…5мА
0…5 мА
0 … 20 мА
4…20 мА
минус 5…5 мВ
0…5 мВ
1…5 мВ
минус 10…10 мВ
0…10 мВ
минус 180…200
С
минус 180…200
С
ИК сигналов ТС,
НСХ 53М,
α = 0,00426
ИК сигналов ТС,
НСХ 50М,
α = 0,00428
ИК сигналов ТС,
НСХ 100М,
α = 0,00428
20,53…185,60 Ом
минус 180…200
С
4
Продолжение таблицы 2
10,81…232,84 Ом
17,24…395,16 Ом
ИК сигналов trial-
пары ТЖК ( J )
ИК сигналов термо-
пары ТХКн ( E )
ИК сигналов термо-
пары ТХА ( K )
ИК сигналов термо-
пары ТХК ( L )
минус
200…800
С
0…10 кГц
0…10 кГц
минус
190...1100
С
0,2
0,015
минус 200…850
С
0,2
0,015
ИК сигналов ТС,
НСХ 50П,
α = 0,00391
ИК сигналов ТС,
НСХ 100П,
α = 0,00391
ИК сигналов ТС,
НСХ Pt100,
α = 0,00385
18,52…390,48 Ом
минус 200…850
С
0,2
0,015
минус
210...1200
С
0,4
0,009
минус
270...1000
С
0,4
0,009
минус
270...1370
С
0,4
0,009
минус
8,095…69,533
мВ
минус
9,835…76,373
мВ
минус
6,458…54,819
мВ
минус
9,488…66,466
мВ
0,4
0,009
ИК частоты следо-
вания импульсов
± (0,01 +*)-
* - одна единица последнего разряда, выраженная в процентах от диапазона измерений
Количество измерительных каналов не ограничено
Диапазон изменения частоты питающего напряжения, Гц
от 47 до 54 (от 55 до 65)
Диапазон питающего напряжения, В
от 187 до 242
Мощность потребления, кВА, не более:6,0
Степень защиты по ГОСТ 14254-96:
IP30
Габаритные размеры и масса зависят от конфигурации системы
от 0 до +45
80
от 84,0 до 106,7
о
Рабочие условия эксплуатации:
диапазон температур,
о
С:
относительнаявлажностьвоздухапритемпературе25 С, % , не более
атмосферное давление кПа:
Надежность
Средняя наработка на отказ, ч, не менее:
100 000
Средний срок службы, лет, не менее:
10
Знак утверждения типа
наносится на корпус ПТК «Апогей»методом металографии и на титульный лист
Руководства по эксплуатации методом печати.
5
Комплектность средства измерений
В комплект поставки ПТК «Апогей» входят по одному экз.:
- шкаф ПТК «Апогей»;
- комплект КД;
- комплект прикладного ПО;
- паспорт;
- руководство по эксплуатации. Часть 1;
- руководство по эксплуатации. Часть 2;
- методика поверки;
- упаковочная ведомость;
- комплект ЗИП, если это установлено в заказной спецификации или в отдельном
соглашении между производителем и заказчиком.
Поверка
осуществляется по документу 435-114-2015МП «Комплексы программно-технические изме-
рительные «Апогей». Методика поверки», утвержденной ГЦИ СИ ФБУ Тест-С.-Петербург
24.02.2015 г.
Основные средства поверки:
– Многофункциональный калибратор, 0…24 мА пост. тока, ПГ 0,02%, 0…12 В
пост. тока ПГ 0,01%;
–Генератор сигналов произвольной формы, ПГ 0,000001%;
–Магазин сопротивлений, 0...300 Ом, 0,02/2*10
-6
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам
программно-техническим измерительным «Апогей»
ГОСТ 8.558-2009 «Государственная поверочная схема для средств измерения темпера-
туры»
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений по-
стоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная повероч-
ная схема для средств измерений силы постоянного электрического тока в диапазоне 1·10_(-
16)-30 А
ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения
электрические непрерывные входные и выходные»
РД 34.11.321
-
96 Нормы погрешности измерений технологических параметров тепло-
вых электростанций и подстанций
РД 34.20.501-95 Правила технической эксплуатации электрических станций и сетей
Российской Федерации
ТУ 4252-004-83746501-2014 Комплексы программно-технические технологического
мониторинга параметров турбо- и гидрогенераторов «ПТК «Апогей» Технические условия»
6
Изготовитель
Общество с ограниченной ответственностью «Ракурс-инжиниринг»
(ООО «Ракурс-инжиниринг»)
Адрес: 198515, г.Санкт-Петербург, Петродворцовый район, пос. Стрельна, ул. Связи,
дом 34, лит. А
Тел.: (812) 252-32-44
Факс: (812) 252-64-79
E-mail:
Испытательный центр
ГЦИ СИ ФБУ «Тест-С.-Петербург»
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Тел.: (812) 244-62-28, 244-60-43, факс: (812) 244-10-04
E-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Тест-С.-Петербург» по проведению испытаний
средств измерений в целях утверждения типа № 30022-10 от 15.08.2011 г.
