Номер госреестра:
27901-11
Наименование СИ:
Частотомеры универсальные
Обозначение типа:
Ч3-86
Производитель:
АО "НПФ "Техноякс", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 42353/1
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Частотомеры универсальные Ч3-86
Назначение средства измерений
Частотомеры универсальные Ч3-86 (далее приборы, частотомеры) предназначены для
измерения частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов,
временных параметров импульсных сигналов (длительности, периода следования, длительности,
фронта и спада видеоимпульсов), интервалов времени, отношения частот двух сигналов и счета
числа колебаний.
Приборы предназначены для использования в качестве автономного средства измерения
и в составе информационно-измерительных систем с интерфейсом КОП.
Описание средства измерений
Принцип действия прибора основан на формировании на установленном уровне входного
сигнала и последующем измерении интервала Т
х
(строб-сигнала), равного при временных
измерениях измеряемому параметру (длительности импульса, длительности фронта или спада
импульса, интервала времени) и целому числу периодов входного сигнала за установленное
время измерения (счета) t
с
при измерении частоты и периода сигнала.
Измерение интервалаТ
х
осуществляется счетно-импульсным методом при периоде
меток времени Т
0
= 10 нс, сформированных из опорного сигнала частоты 100 МГц.
Длительность интервала Т
х
выражается в виде Т
х
= N
0
·Т
0
, аппаратурная разрешающая
способность измерения составляет
D
t
p
= Т
0
.
В режиме измерения частоты и периода число периодов N
x
входного сигнала за установ-
ленное время счета t
с
регистрируется счетчиком N
x
, число меток времени
N
o
регистрируется
счетчиком N
o
.
Среднее за время t
c
значение периода P
x
(t
c
) = N
o
×
T
o
/N
x
, среднее значение частоты
F
x
(t
c
) = N
x
/N
o
×
T
o
. Аппаратурная относительная разрешающая способность измерения частоты и
периода равна 1
×
10
-8
/t
c
.
Время счета t
c
при внутреннем цикле измерения формируется путем отсчета меток
времени счетчиком - таймером N
сч
. В режиме внешнего t
c
его значение равно длительности
внешнего стробсигнала ВНЕШ t
c
.
Прибор выполнен в унифицированном корпусе.
Прибор имеет 4 входа (канала): А, В, С, D. Каналы А и В идентичны по построению и
своим техническим характеристикам и обеспечивают измерение частоты и периода непрерывных
синусоидальных и видеоимпульсных сигналов в диапазоне от 0,1 Гц до 100 МГц. Каналы С и D
обеспечивают измерение частоты, используя деление частоты входных сигналов в диапазонах:
вход С от 100 МГц до 1 ГГц, вход D от 1 ГГц до 17,85 ГГц.
Управление прибором осуществляется с помощью клавиатуры, размещенной на передней
панели прибора.
Индикация режимов измерения и вспомогательной информации осуществляется на
экране графического дисплея в алфавитно-цифровой и символьной форме
Информационная совместимость приборов с внешней аппаратуройуправления
и обработки осуществляется через интерфейс КОП.
На задней панели прибора размещены органы подключения и вывода опорного сигнала,
разъем КОП с переключателем адреса, разъем подключения сети питания.
Лист № 2
Всего листов 7

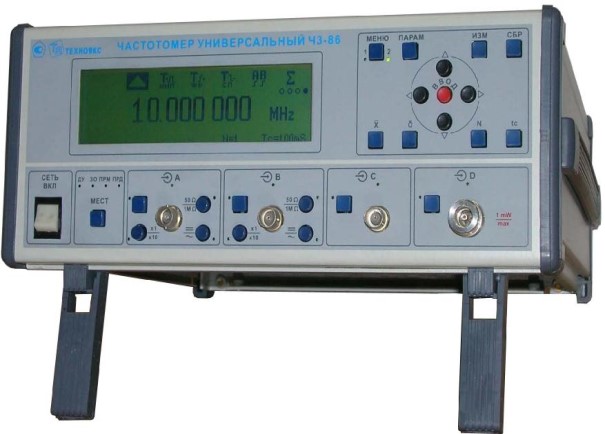

Общий вид частотомера универсального Ч3-86 приведен на рисунке 1.
Рисунок 1

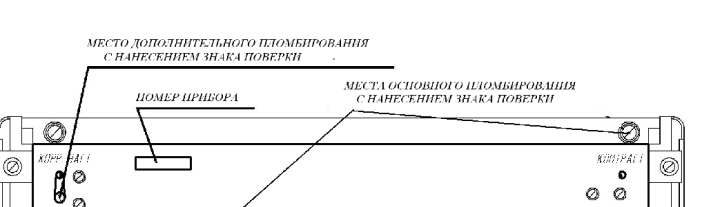

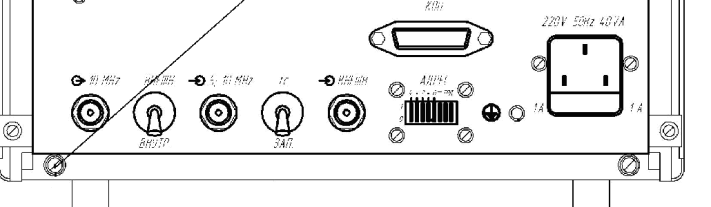

Схема пломбировки от несанкционированного доступа и обозначение места нанесения
заводского номера прибора приведена на рисунке 2. Пломбировка частотомера производится
с нанесением знака поверки давлением на специальную мастику.
Рисунок 2
Программное обеспечение
В приборе имеется встроенное Программное обеспечение, предназначенное для
управления режимами работы прибора и индикации, а также дистанционного управления через
интерфейс КОП по ГОСТ 26.003-80при работе в составе информационно-измерительных
систем.
Размещенные в приборе программируемые микросхемы: ПЗУ, ПЛИС, микроконтроллеры
со встроенной flash- памятью конструктивно защищены от несанкционированного доступа.
Лист № 3
Всего листов 7
идентификационные
Встроенноепрограммноеобеспечениеимеетследующие
характеристики:
Идентификационные данные (признаки)
Идентификационное наименование программного обеспечения
Номер версии (идентификационный номер) программного обеспечения
Цифровой идентификатор программного обеспечения
Алгоритм вычисления цифрового идентификатора ПО
Значение
СН3-86_Setup.exe
не ниже 1.0
D0051629
CRC 16
δ
(f, Р)= ±(δ
0
+ δ
зап
+Δt
р
/t
c
)
от 50 до 100·10
3
от 0,03 до 7 В
от 0,1 до 10 В
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - высокий в соответствии с Р 50.2.077-2014.
Конструкция частотомера исключает возможность несанкционированного влияния
на ПО и измерительную информацию.
Встроенное программное обеспечение не оказывает влияния на метрологические
характеристики прибора.
Метрологические и технические характеристики
Значение
От 0,1 до 100∙10
6
от 50 до 100∙10
6
Таблица 1 - Метрологические характеристики
Наименование характеристики
Диапазонизмеряемыхчастотнепрерывных синусоидальных
и видеоимпульсных сигналов по входу А , Гц
Пределы допускаемой относительной погрешности
измерения частоты и периода по входу А
где
d
0
- относительная погрешность по частоте опорного
генератора;
d
зап
- относительная погрешность запуска - случайная
составляющая, обусловленная влиянием внутренних
шумов измерительного тракта, отношением сигнал/шум
входного сигнала и крутизной перепада напряжения
входного сигнала в точке запуска;
D
t
p
- аппаратурная разрешающая способность -
случайная составляющая погрешности, обусловленная
несовпадением фаз входного и опорного сигналов,
равная
±
1
×
10
-8
с;
t
с
-время счета частотомера.
Диапазон измеряемых длительностей импульсов по
входу А при максимальной частоте следования не более
10 МГц ,нс
Диапазон измеряемых длительностей фронта и спада
импульса по входу А, нс
Уровни входных сигналов канала А:
-синусоидального (среднеквадратическое значение):
- видеоимпульсного:
в режиме измерения частоты( периода) и длительности
импульса;
в режиме измерения фронта и спада импульса
от 0,6 до 10 В
D
t
зап
=
±
(
ç
D
t
зап1
ç
+
ç
D
t
зап2
ç
),
d
=
±
(
d
зап
/ t
c
×
f
н
+ 1 / t
c
×
f
в
)
Лист № 4
Всего листов 7
Значение
D
t
x
=
±
(
d
0
×
t
x
+
D
t
ур
+
D
t
зап
+
D
t
р
),
D
t
ур
=
±
(
ç
D
U
ур1
×
К
атт
/S
1
ç
+
ç
D
U
ур2
×
К
атт
/S
2
ç
)
D
t
зап1,2
= (3
s
ш
+ U
п1,2
)
×
К
атт
/S
1,2
от 50∙10
-9
до 1
от 1 до 100·10
6
Наименование характеристики
Пределы допускаемой абсолютной погрешности
измерения временных параметров импульсов
(длительность, фронт, спад) и интервалов времени
где t
x
- измеряемый временной интервал, с;
D
t
ур
- погрешность измерения, обусловленная
погрешностью установки уровней запуска;
D
t
р
- случайная составляющая за счет дискретности
измерения интервала t
x
, определяемого установленным
режимом - аппаратурная разрешающая способность
измерения;
D
t
зап
- случайная составляющая погрешности,
обусловленная влиянием шумов измерительных трактов,
отношением сигнал/шум входного сигнала и крутизной
перепада напряжения входного сигнала в точке запуска.
Погрешность
D
t
ур
не превышает значения,
рассчитанного по формуле:
где
D
U
ур1,2
- погрешность установки уровней запуска
каналов А и В, не превышающая
±
0,05 В;
S
1,2
- значение крутизны сигнала по входам А и В, В/с.
Погрешность
D
t
зап
не превышает значения,
рассчитанного по формуле:
где
D
t
зап1,2
- погрешность запуска каналов А и В.
Погрешность
D
t
зап1,2
не должна превышать значений,
рассчитанных по формуле:
где U
п1,2
- пиковое значение помехи по входам А и В.
Диапазон измеряемых интервалов времени между
импульсами, поступающими на вход «А» и «В», с
Диапазон сравниваемых частот при измерении
отношения двух непрерывных синусоидальных или
видеоимпульсных сигналов, поступающих на входы А и В:
высшей из сравниваемых частот, Гц
Пределы допускаемой относительной погрешности
измерения отношения частот
где f
н
, f
в
- значения низшей и высшей из сравниваемых
частот соответственно.
Диапазон измеряемых частот по входу С, МГц
Диапазон измеряемых частот по входу D, ГГц
Пределы допускаемой относительной погрешности
измерения частоты по входам С и D:
от 100 до 1000
от 1 до 17,85
d
f =
±
(
d
0
+
D
t
p
/ t
c
)
Значение
220±22
40
Таблица 2 - технические характеристики
Наименование характеристики
Питание прибора осуществляется от сети переменного
тока напряжением) частотой (50 ±1) Гц ,В
Мощность, потребляемая прибором, не более, В·А
Габаритные размеры, не более, мм
длина
ширина
высота
340
300
120
20
5
Лист № 5
Всего листов 7
Значение
6
от - 10 до + 50
98 при температуре + 25
°
С
60 - 106 (450 - 795)
- 50;
60
15000
10000
15
1500
900
2
Наименование характеристики
Масса прибора (без упаковки), не более, кг
Климатические условия применения
рабочие условия:
температура окружающего воздуха, ° С
относительная влажность воздуха, %
атмосферное давление, кПа (мм рт.ст.)
предельные условия:
предельная пониженная температура ,
°
С
предельная повышенная температура,
°
С
Средняя наработка на отказ (То) прибора, не менее, ч
Гамма-процентный ресурс прибора Т
р
(
g
)при
g
= 95 %,
не менее, ч
Гамма-процентный срок службы прибора Т
сл
(
g
)
при
g
= 95 %, не менее, лет
Электрическая изоляция между сетевыми выводами
и корпусом прибора выдерживает без пробоя
и поверхностного перекрытия испытательное напряжение
синусоидальной формы частотой 50 Гц
среднеквадратического значения в нормальных
условиях применения, В
при повышенной влажности, В
Электрическое сопротивление изоляции между
сетевыми выводами и корпусом прибора не менее:
в нормальных условиях применения, МОм
при повышенной температуре окружающего воздуха, МОм
при повышенной относительной влажности
окружающего воздуха, МОм
Электрическое сопротивление между зажимом
(контактом) защитного заземления и корпусом прибора
не более, Ом
0,1
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и формуляра типографским способом
и непосредственно на приборы - сеткографическим способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Обозначение
ТНСК.411142.001
Кол-воПримечание
1
№№
п/пНаименование, тип
1.Частотомер универсальный Ч3-86
2.Комплект ЗИП-О в составе:
2.1шнур питания;
2.2кабель соединительный ВЧ;
2.3кабель соединительный СВЧ;
2.4аттенюатор фиксированный 10 дБ;
2.5тройник СР-50-95Ф;
2.6кабель КОП;
2.7вставка плавкая ВП2Б-1В 1 А - 250 В
SCZ-1R
ЕЭ4.852.517-08
ЕЭ4.852.793-01
Хв2.243.157-03
ГУ3.640.095ТУ
ЕЭ4.854.130
ОЮО.481.005 ТУ
1MSL
3 517-08
1 793-01
1 10 дБ
1
14.854.130
4
Лист № 6
Всего листов 7
№№
п/пНаименование, типОбозначениеКол-воПримечание
2.8 вставка плавкая ВП1-1 2 А - 250 В ОЮО.480.003 ТУ-Р 4
2.9 вставка плавкая ВП1-1 1 А - 250 В ОЮО.480.003 ТУ-Р 4
2.10 вставка плавкая ВП1-1 0,5 А - 250 В ОЮО.480.003 ТУ-Р 4
3Эксплуатационная документация:
3.1 Руководство по эксплуатации книга 1; ТНСК.411142.001 РЭ 1
3.2 Руководство по эксплуатации книга 2. ТНСК.411142.001 РЭ1 1
3.3 Формуляр ТНСК.411142.001 ФО 1
4 Ящик укладочный ТНСК.323365.056 1
Примечание - Изделия, перечисленные в пунктах 2.4, 2.6, 3.2 таблицы 3 поставляются
по отдельному заказу
Поверка
осуществляется по документу МП 27901-11, раздел 8 «Поверка прибора», утвержденному
ГЦИ СИ ФГУ «Нижегородский центр стандартизации, метрологии и сертификации» 20.12.2010 г.
±1,5∙10
- 7
f
±5×10
-7
f
±6 %
±0,45 %
±0,45 %
±0,1 %
±10 %
±10 %
1·10
-10
/t
cч
Погрешность
±2·10
-11
Таблица 4 - Перечень средств измерений (рабочих эталонов)
Наименование средстваПределы измерения
поверки
Генератор сигналовдиапазон частот от 0,1 до 1020 МГц
высокочастотный Г4-176диапазон напряжения выходного сигнала до 2 В
Генератор сигналов диапазон частоты выходного сигнала от 0,001 Гц
низкочастотный до 2 МГц
прецизионный Г3-122 диапазон напряжения выходного сигнала от 0,01
до 1 В
Ваттметр поглощаемойдиапазон частот входного сигнала от 1 до
мощности М3-90 17,85 ГГц
диапазон измерений мощности входного сигнала
от 0,01 до∙5 мВт
Генератор сигналовдиапазон частоты выходного сигнала о т 2,0
высокочастотный Г4-202 до 8,15 ГГц
мощность выходного сигнала
от 10 до 20 мкВ
Генератор сигналовдиапазон частот выходного сигнала от 8,15 до
высокочастотный Г4-20417,85 ГГц
мощность выходного сигнала от 30 до 100 мкВт
Генератор импульсовдлительность импульсов от 50 нс до 1 с
Г5-75 период повторения от 0,1 до 9,99 с
амплитуда импульса от 0,01 до 0,999 В
Генератор импульсовчастота импульсов 50, 100 МГц
Г5-78амплитуда импульсов от 0,1 до 2,5 В
длительность импульсов 5 нс,
длительность фронта и спада от 50 нс до 100 мкс
Генератор импульсовдлительность импульсов от 10 нс до 100 мс
Г5-56 длительность фронта ( спада) 10 нс
амплитуда импульсов от 1 до 10 В
Стандарт частоты Ч1-81частота 5 МГц
Частотомер электронно-
счетный вычислительныйчастота 10 МГц
Ч3-64
±
(5·10
-7
t
сдв
+
0,5∙нс)
Лист № 7
Всего листов 7
Пределы измерения
Погрешность
±6 %
Наименование средства
поверки
Осциллограф С1-154
Источник временных
сдвигов И1-8
Полоса пропускания от 1 Гц до 100 МГц
период следования выходных импульсов от
10 мкс до 1 мс
амплитуда 1 В
задержка между опорным и задержанным им-
пульсами от 100 нс до 100 мс
разрешающая способность 0,1 нс
Допускается
применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится давлением на специальную мастику двух пломб, которые
расположены на задней панели в местах крепления верхней и нижней крышек.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к частотомерам
универсальным Ч3-86
ГОСТ 22335-98 «Частотомеры электронно-счетные. Общие технические требования
и методы испытаний».
ГОСТ 8.129-2013 ГСИ «Государственная поверочная схема для средств измерения
времени и частоты».
Частотомер универсальный Ч3-86. Технические условия. ТНСК.411142.001ТУ.
Методика поверки частотомера универсального Ч3-86 приведена в разделе 8 «Поверка
прибора» Руководства по эксплуатации ТНСК.411142.001РЭ, утвержденном руководителем
ГЦИ СИ ФГУ «Нижегородский центр стандартизации, метрологии и сертификации» 20.12.10 г.
Изготовитель
Акционерное общество «Научно - производственная фирма «Техноякс»
(АО «НПФ «Техноякс»)
ИНН 7719247218
Адрес: 105484, город Москва, улица Парковая 16-я, дом. 30, эт. 4, пом. I, комн. № 5
Тел. (факс): (499) 464-23-47, 464-59-81
Web-сайт:
Е-mail:
Испытательный центр
Государственный центр испытаний средств измерений ФГУ «Нижегородский ЦСМ»
(ГЦИ СИ ФГУ «Нижегородский ЦСМ»)
Адрес: 603950 г. Нижний Новгород, ул. Республиканская, д.1
Тел./факс: (831) 428-57-27, 428-57-48
Аттестат аккредитации ГЦИ СИ ФГУ «Нижегородский ЦСМ» по проведению испыта-
ний средств измерений в целях утверждения типа № 30011-08 от 26.12.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 17913-98 | Весы электронные универсальные | ВУ | Углический участок ТОО "Мера", г.Углич | 1 год | Перейти |
| 10884-87 | Вольтметры универсальные электрометрические | В7Э-3 | Опытный завод "Эталон", г.Воронеж | 1 год | Перейти |
| 20385-05 | Машины универсальные испытательные | Z | Фирма "Zwick GmbH & Co. KG", Германия | 1 год | Перейти |
| 6707-78 | Измерители уровня универсальные | МИ 211-21/22 | Фирма "VEB Fernmeldewerk Leipzig", Германия | Нет данных | Перейти |
| 17052-98 | Мотор-тестеры универсальные | МТ5 | ОАО "Новгородский завод ГАРО", г.Новгород | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
