Номер госреестра:
27846-04
Наименование СИ:
Излучатели измерительные
Обозначение типа:
1И-IIАМ
Производитель:
ОАО "Концерн "Океанприбор", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.07.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 24271
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Излучатели измерительные 1И-IIАМ
Назначение средства измерений
Излучатели измерительные 1И-IIАМ (в дальнейшем – излучатель) предназначены для
создания нормированного акустического давления в водной среде в условиях свободного поля.
Описание средства измерений
Принцип действия излучателя измерительного основан на обратном пьезоэлектрическом
эффекте, заключающемся в преобразовании действующего на излучатель электрического
напряжения в упругие деформации.
Излучатель состоит из 19 полых цилиндрических пьезокерамических элементов,
установленных на несущей металлической трубе и стянутых фланцами. Пьезоэлементы
изготовлены из материала ТБК-3.
Для обеспечения герметичности на наружную поверхность пьезоэлементов надевается
резиновый чехол. Электрически пьезоэлементы соединены параллельно в три группы, что
позволяет осуществлять измерение высоты излучающей поверхности коммутатором. С целью
обеспечения направленного излучения в горизонтальной плоскости излучатель снабжен
съемным экраном. Пломбирование излучателей не предусмотрено.
Общий вид излучателя и место нанесения знака утверждения типа представлены на
рисунке 1.

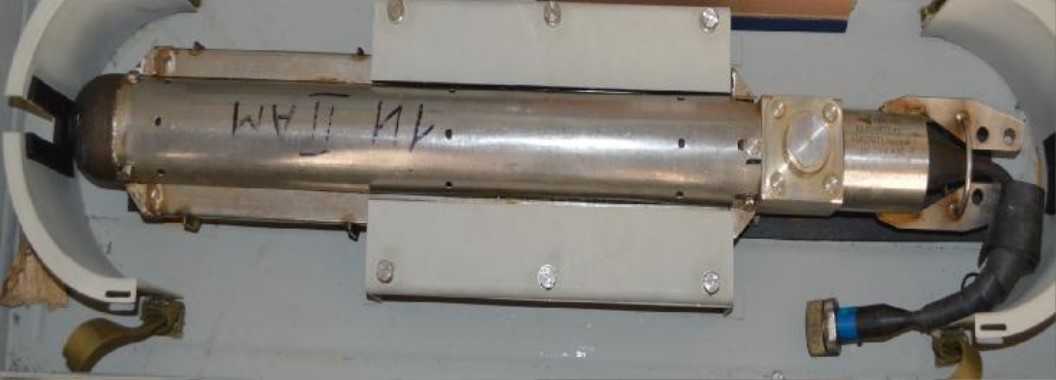

Рисунок 1- Общий вид излучателя
Место нанесения
знака
утверждения
типа
Лист № 2
Всего листов 3
Габарит-
ные
размеры,
мм
Метрологические и технические характеристики
Основные метрологические характеристики представлены в таблице 1.
Таблица 1
Название, Рабочий Чувстви- Неравномер- Масса Масса с
Обозначение диапазон тельность ность без проводами
частот, кГцна частотехарактеристикипроводов
5,0 кГц, направленности в, кг укладочны
Па·м/В в х ящиках,
горизонтальнойкг
плоскости на
частоте 50 кГц,
дБ, не более
1И-IIAM5,0 - 50,01,4±0,46,014±165±4
Длина
1135
Ø 82
Пределы допускаемой относительной погрешности чувствительности при
доверительной вероятности Р=0,95, дБ± 2,0.
Звуковое давление на частоте 5,0 кГц на расстоянии 19 м от излучателя при уровне
возбуждения 150 В, Па, не более11,0 ± 3,2.
Рабочие условия применения:
- температура воды при измерениях, °С от минус 4 до плюс 35;
- гидростатическое давление, МПа, не более 1,0.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист формуляра
ЛУЗ.848.354
ФО и ру-
ководства по эксплуатации
ЛУЗ.848.354
РЭ типографским способом.
Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
НаименованиеОбозначение
Излучатель 1И-IIAMЛУ3.848.354
Руководство по эксплуатацииЛУ3.848.354 РЭ
Формуляр (со свидетельство о поверке) ЛУ3.848.354 ФО
Провод соединительный длиной 3 мНФ4863.001
Провод соединительный длиной 20 мНФ4863.000
Провод соединительный длиной 50 мНФ4863.000-01
Провод соединительный длиной 100 мНФ4863.000-02
Ящик укладочныйЛУ4.152.719
Ящик укладочныйЛУ4.863.001
Ящик укладочныйЛУ4.164.115-09
Кол. Примечание
1
1
1
1
1
1по заказу
1по заказу
1
1 по заказу
1 по заказу
Поверка
осуществляется по документу ЛУЗ.837.354 Д29
²
Излучатель измерительный 1И-IIАМ.
Методика поверки ", утвержденному ФГУП «ВНИИФТРИ» 30.06.2004 г.
Основные средства поверки:
Лист № 3
Всего листов 3
- рабочий эталон (гидрофон) 1-го разряда типа КОГ (Россия) ТУ-50-604-89,
аттестованный в установленном порядке.
Сведения о методиках (методах) измерений
ЛУЗ.837.354 РЭ. Излучатель измерительный 1И-IIАМ. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к излучателям
измерительным 1И-IIАМ
ЛУЗ.837.354 ТУ. Излучатель измерительный 1И-IIАМ. Технические условия.
Изготовитель
Открытое акционерное общество «Концерн «Океанприбор». ИНН 7813341546
Юридический адрес: 197376, Санкт-Петербург, Чкаловский проспект, 46.
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»).
Юридический адрес:141570, Московская область, Солнечногорский р-н, гор.поселение
Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Тел./факс +7 (495) 744-81-12. Е-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.П.
«___» ________2015 г.
