Измерители артериального давления ИАД-01-Адъютор, ГРСИ 27710-15
Номер госреестра:
27710-15
Наименование СИ:
Измерители артериального давления
Обозначение типа:
ИАД-01-Адъютор
Производитель:
ООО "Адъютор", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.12.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60845/1
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 276 от 20.02.2019 г.)
Измерители артериального давления серии ИАД-01-«Адъютор»
Назначение средства измерений
Измерители артериального давления серии ИАД-01-«Адъютор» предназначены для
неинвазивного измерения артериального давления у взрослых и детей путем измерения
избыточного давления воздуха в надувной (компрессионной) манжете в момент появления и
исчезновения тонов Короткова.
Описание средства измерений
В состав измерителя артериального давления серии ИАД-01-«Адъютор» входят:
манометр, компрессионная манжета, пневмонагнетатель и стетофонендоскоп.
Принцип действия манометров основан на использовании зависимости между
измеряемым давлением и упругой деформацией чувствительного элемента, выполненного в
виде мембранной коробки (сильфона).
Под воздействием измеряемого давления происходит линейное перемещение центра
сильфона, которое с помощью передаточного механизма преобразуется в угловое перемещение
показывающей стрелки относительно шкалы манометра.
КонструктивноизмерителиартериальногодавлениясерииИАД-01-«Адъютор»
представляют собой однострелочные приборы с металлическим корпусом и чувствительным
элементом в виде мембранной коробки (сильфона) использующего зависимость между
измеряемым давлением и упругой деформацией чувствительного элемента, расположенного в
цилиндрическом корпусе в котором закреплена шкала с защитным стеклом. При подаче
давления чувствительный элемент деформируется и поворачивает ось со стрелкой на угол
пропорциональный величине измеряемого давления.
Особенностиисполненияизмерителейартериальногодавления серииИАД-01-
«Адъютор»:
-в исполнениях ИАД-01-1-«Адъютор», ИАД-01-1А-«Адъютор», ИАД-01-1Э-
«Адъютор», ИАД-01-1Д-«Адъютор» и ИАД-01-1К-«Адъютор» «Коротковъ»® выступающая из
корпуса манометра часть штуцера снабжена фасками, обеспечивающими настройкуприбора;
-в исполнениях ИАД-01-2А-«Адъютор», ИАД-01-2В-«Адъютор» и ИАД-01-2К-
«Адъютор» «Коротковъ»® манометры совмещены с пневматическим нагнетателем.
Общий вид измерителей артериального давления серии ИАД-01-«Адъютор» в
исполнение ИАД-01-1-«Адъютор», ИАД-01-1А-«Адъютор», ИАД-01-1Э-«Адъютор», ИАД-01-
1Д-«Адъютор» и ИАД-01-1К-«Адъютор» ««Коротковъ»® приведён на рисунке 1, а общий вид
измерителей артериального давления серии ИАД-01-«Адъютор» в исполнение ИАД- 01-2А-
«Адъютор», ИАД-01-2В-«Адъютор» и ИАД-01-2К-«Адъютор» «Коротковъ»® приведён на
рисунке 2.
Лист № 2
Всего листов 5

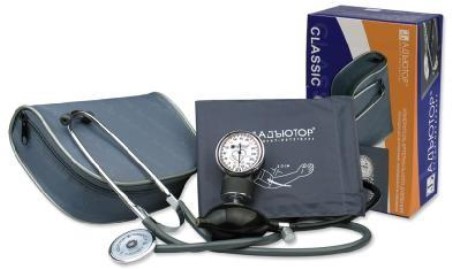

Рисунок 1
Общий вид
измерителей артериального давления
серии ИАД-01-«Адъютор»
в исполнениях ИАД-01-1-«Адъютор»,
ИАД-01-1А-«Адъютор»,
ИАД-01-1Э-«Адъютор»,
ИАД-01-1Д-«Адъютор»,
ИАД-01-1К-«Адъютор» «Коротков»®

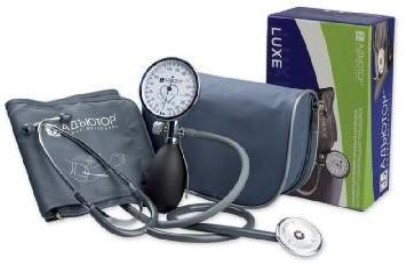

Рисунок 2
Общий вид
измерителей артериального давления
серии ИАД-01-«Адъютор»
в исполненияхИАД-01-2А-«Адъютор»,
ИАД-01-2B-«Адъютор»,
ИАД-01-2К-«Адъютор» «Коротков»®
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
от 0 до 40 (от 0 до 300)
± 0,4 (±3)
от 0,3 до 0,7 (от 2 до 5)
10
Значение
Таблица 1 – Метрологические характеристики
Наименование характеристики
Диапазон измерения давления в манжете,
кПа (мм рт.ст.)
Пределы допускаемой абсолютной
погрешности при измерении артериального
давления воздуха в компрессионной манжете,
кПа (мм рт.ст.)
Средняя скорость снижения давления в
манжете, кПа/с (мм рт.ст./с)
При полностью открытом клапане
стравливания время снижения давления от 35
до 2 кПа (от 260 до 15 мм рт.ст.), с, не
более
Таблица 2 – Основные технические характеристики
Наименование характеристики
Обхват манжеты, см
Масса, кг, не более
Диапазон рабочих температур,
°
С
Значение
от 6 до 37
0,6
от +15 до +25
Знак утверждения типа
наносится на шкалу измерителя артериального давления серии ИАД-01-«Адъютор» методом
офсетной печати и на титульный лист руководства по эксплуатации типографским способом.
Лист № 3
Всего листов 5
Комплектность средства измерений
КомплектностьизмерителейартериальногодавлениясерииИАД-01-«Адъютор»
приведена в таблице 3.
Таблица 3 – Комплектность средства измерений
Исполнение
Комплектация
1
ИАД-01-1-
«Адъютор»
ИАД-01-1А-
«Адъютор»
ИАД-01-1Э-
«Адъютор»
ИАД-01-1Д-
«Адъютор»
ИАД-01-2А-
«Адъютор»
ИАД-01-2В-
«Адъютор»
2
- манометр – МММ-01-1- «Адъютор»;
- нагнетатель ручной латексный с боковым металлическим
регулятороми обратным клапаном;
- манжета взрослая с латексной пневмокамерой;
- стетофонендоскоп СФ-01 - «Адъютор»;
- сумка;
- коробка.
- манометр – МММ-01-1- «Адъютор»;
- нагнетатель ручной латексный с боковым металлическим
регулятороми обратным клапаном;
- манжета взрослая с латексной пневмокамерой;
- стетофонендоскоп СФ-01 - «Адъютор»;
- сумка;
- коробка.
- манометр – МММ-01-1- «Адъютор»;
- нагнетатель ручной латексный с боковым металлическим
регулятороми обратным клапаном;
- манжета взрослая с латексной пневмокамерой;
- стетофонендоскоп СФ-01 - «Адъютор»;
- сумка.
- манометр – МММ-01-1- «Адъютор»;
- нагнетатель ручной латексный с боковым металлическим
регулятороми обратным клапаном;
- комплект детских манжет 3 шт.;
- стетофонендоскоп СФ-01 - «Адъютор»;
- сумка;
- коробка.
- манометр – МММ-01-4- «Адъютор»;
- нагнетатель ручной латексный с боковым металлическим
регулятороми обратным клапаном, совмещенный с манометром;
- манжета взрослая с латексной пневмокамерой;
- стетофонендоскоп СФ-01 - «Адъютор»;
- сумка;
- коробка.
- манометр – МММ-01-4- «Адъютор»;
- нагнетатель ручной латексный с боковым металлическим
регулятороми обратным клапаном, совмещенный с манометром;
- Манжета взрослая с ПВХ пневмокамерой;
- стетофонендоскоп СФ-01 - «Адъютор»;
- сумка;
- коробка.
Лист № 4
Всего листов 5
Продолжение таблицы 3
1
ИАД-01-1К-
«Адъютор»
«Коротковъ»®
ИАД-01-2К-
«Адъютор»
«Коротковъ»®
2
- манометр – МММ-01-1- «Адъютор»;
- нагнетатель ручной латексный с боковым металлическим
регулятороми обратным клапаном;
- манжета взрослая с латексной пневмокамерой;
- стетофонендоскоп СФ-01 - «Адъютор»;
- сумка;
- коробка.
- манометр – МММ-01-4- «Адъютор»;
- нагнетатель ручной латексный с боковым металлическим
регулятороми обратным клапаном, совмещенный с манометром;
- манжета взрослая с латексной пневмокамерой;
- стетофонендоскоп СФ-01 - «Адъютор»;
- сумка;
- коробка.
Поверка
осуществляется по документу Р 1323565.2.001-2018 «Государственная система обеспечения
единства измерений. Измерители артериального давления неинвазивные. Методика поверки».
Основные средства поверки:
установка для поверки каналов измерения давления и частоты пульса УПКД-2, с
диапазоном измерения давления от 20 до 400 мм рт.ст. и с пределами допускаемой абсолютной
погрешности измерения давления ± 0,5 мм рт.ст. (номер по Госреестру44539-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на защитное стекло манометра в виде оттиска поверительного
клейма или на боковую поверхность манометра в виде голографической наклейки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к измерителям
артериального давления серии ИАД-01-«Адъютор»
ТУ 9441-003-58286981-2014 Измерители артериального давления ИАД-01-«Адъютор».
Технические условия
ГОСТ31515.1-2012Сфигмоманометры(измерителиартериальногодавления)
неинвазивные. Часть 1. Общие требования
ГОСТ31515.2-2012Сфигмоманометры(измерителиартериальногодавления)
неинвазивные. Часть 2. Дополнительные требования к механическим сфигманометрам
Изготовитель
Общество с ограниченной ответственностью «АДЪЮТОР» (ООО «АДЪЮТОР»)
ИНН 7838510919
Адрес: 195112, г. Санкт-Петербург, Новочеркасский проспект, д. 1, лит. Р
Юридический адрес: 195112, г. Санкт-Петербург, Новочеркасский проспект, д. 1, лит. Р,
пом. 21-н, комн. 2
Телефон: +7 (812) 325-02-54
E-mail:
Web-сайт:
Лист № 5
Всего листов 5
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
