Номер госреестра:
27631-21
Наименование СИ:
Газоанализаторы
Обозначение типа:
ЕН1000
Производитель:
Акционерное общество "ЭНАЛ" (АО "ЭНАЛ"), г. Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.03.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «15» марта 2021 г. №320
Лист № 1
Регистрационный № 27631-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы ЕН1000
Назначение средства измерений
Газоанализаторы ЕН1000 (далее – газоанализаторы) предназначены для непрерывного
автоматического измерения содержания оксида углерода (СО) в воздухе рабочей зоны
производственных помещений и выдачи сигналов при превышении содержания оксида
углерода установленных пороговых значений.
Описание средства измерений
ПринципдействиягазоанализаторовЕН1000основаннаиспользовании
электрохимической реакции окисления оксида углерода (СО). Оксид углерода путем диффузии
поступает в электрохимическую ячейку, находящуюся в блоке датчика газоанализатора. В
результате происходящего в ней окисления оксида углерода формируется электрический
сигнал, пропорциональный массовой концентрации оксида углерода в воздухе. Электрический
сигнал усиливается и передается по линии связи в блок сигнализации, где преобразуется в
аналоговый токовый сигнал для выдачи во внешние цепи, а также используется для
представления измеренного значения концентрации оксида углерода на цифровом табло блока
в значениях ПДК и для выработки сигналов в виде «сухих» переключающих контактов и
выходных замыкающихся электрических цепей оптореле, соответствующих двум пороговым
значениям концентрации оксида углерода.
Газоанализаторы ЕН1000 состоят из блока сигнализации ЕН001 (ЕН001-01, ЕН001-02,
ЕН001-03) и датчиков ЕН100 в количестве от 1 до 8 штук.
Газоанализаторы ЕН1000 выпускаются в 4 исполнениях: ЕН1000, ЕН1000-01, ЕН1000-02
и ЕН1000-03, отличающихся количеством измерительных каналов 4 (ЕН1000-02, ЕН1000-03)
или 8 (ЕН1000, ЕН1000-01) и видом монтажа блока сигнализации – настенного (ЕН1000,
ЕН1000-02) или щитового (ЕН1000-01, ЕН1000-03).
Общий вид газоанализатора ЕН1000 представлен на рисунках 1, 2.
Пломбирование газоанализатора ЕН1000 не предусмотрено.

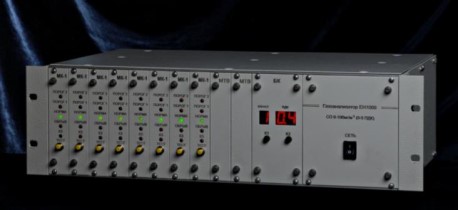

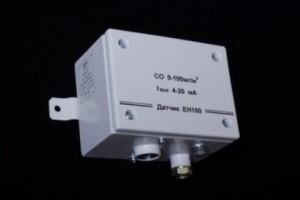

Рисунок 1 – Общий вид блока сигнализации ЕН001Рисунок 2 – Общий вид датчика ЕН100
Лист № 2
Всего листов 4
Программное обеспечение
отсутствует
Метрологические и технические характеристики
± 25,0
± 25,0
Значение
от 0 до 100,0
(5 ПДК) включ.
0,25
45
30
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений массовой концентрации оксида углерода в воздухе,
мг/м
3
(ПДК)
Пределы допускаемых значений основной приведённой погрешности (
о
)
измерений массовой концентрации оксида углерода в диапазоне от 0 до 20,0
мг/м
3
(1 ПДК) trial., %
Пределы допускаемых значений основной относительной погрешности (
о
)
измерений массовой концентрации оксида углерода в диапазоне св. 20,0 (1
ПДК) до 100,0 мг/м
3
(5 ПДК) включ., %
П
ределыдопускаемойдополнительнойпогрешностиотизменения
температуры окружающей среды в диапазоне рабочих температур, на
каждые 10
о
С, в долях от пределов допускаемой основной погрешности
Время установления показаний Т
0,9
, с, не более
Время работы без корректировки показаний, сутки
Пороги срабатывания сигнализации, мг/м
3
(ПДК):
– Порог 1
– Порог 2
Время прогрева, мин, не более
20,0 (1 ПДК)
100,0 (5 ПДК)
30
Значение
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
– напряжение питания переменного тока, В
22
220
33
50
1
25
126
95
190
151
306
483
133
325
483
– частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры, мм, не более:
Датчик:
– высота
– ширина
– длина
Блок сигнализации ЕН001:
– высота
– ширина
– длина
Блок сигнализации ЕН001-01:
– высота
– ширина
– длина
Блок сигнализации ЕН001-02:
– высота
– ширина
– длина
151
306
376
Лист № 3
Всего листов 4
Значение
133
325
376
1,5
9,5
7,0
от – 35 до + 60
до 95
от 84,0 до 106, 7
от 10 до 55
до 0,35
от + 5 до + 50
до 80
от 84,0 до 106, 7
от 5 до 25
до 0,1
IP53
IP44
20000
10
Продолжение таблицы 3
Наименование характеристики
Блок сигнализации ЕН001-03:
– высота
– ширина
– длина
Масса, кг, не более
Датчик
блок сигнализации ЕН001, ЕН001-01
блок сигнализации ЕН001-02, ЕН001-03
Условия эксплуатации:
Датчик ЕН100:
– температура окружающей среды, °С
– относительная влажность воздуха при температуре не более 35°С
без конденсации влаги, %
– атмосферное давление, кПа
– синусоидальная вибрация:
диапазон частот, Гц
амплитуда, мм
Блок сигнализации ЕН001 (ЕН001-01, ЕН001-02, ЕН001-03):
– температура окружающей среды, °С
– относительная влажность воздуха при температуре не более 35°С
без конденсации влаги, %
– атмосферное давление, кПа
– синусоидальная вибрация:
диапазон частот, Гц
амплитуда, мм
Степень защиты от попадания внешних твердых предметов и воды по
ГОСТ 14254-2015:
– корпуса датчика ЕН100
– блока сигнализации БС
Средняя наработка на отказ, ч, не менее
Полный средний срок службы, лет, не менее
Маркировка взрывозащиты:
– датчик ЕН100
– блок сигнализации ЕН001 (ЕН001-01, ЕН001-02, ЕН001-03)
«1Ex ib IIC T3 Gb»
«[Ex ib Gb]IIC»
Знак утверждения типа
наносится типографским способом на титульные листы эксплуатационной документации и на
шильдик,расположенныйнакорпусеблокасигнализациигазоанализатораметодом
штемпелевания.
Комплектность средства измерений
Таблица 4 – Комплектность газоанализатора ЕН1000
НаименованиеОбозначение
Блок сигнализации ЕН001 ЛНПК2.390.000
Датчик ЕН100 ЛНПК3.035.000
Комплект ЗИП ЛНПК4.070.106
Комплект монтажных частей для ЕН1000 ЛНПК4.075.044
Количество
1 шт.
до 8 шт.
1 шт.
1 шт.
Лист № 4
Всего листов 4
Продолжение таблицы 4
Наименование
Комплект монтажных частей для ЕН1000-01
Комплект монтажных частей для ЕН1000-02
Комплект монтажных частей для ЕН1000-03
Газоанализатор ЕН1000. Паспорт
Датчик ЕН100. Паспорт
Руководство по эксплуатации
Методика поверки
Обозначение
ЛНПК4.075.045
ЛНПК4.075.046
ЛНПК4.075.047
ЛНПК2.840.003 ПС
ЛНПК3.035.000 ПС
ЛНПК2.840.003 РЭ
ЛНПК2.840.003 МП
Количество
1 шт.
1 шт.
1 шт.
1 экз.
до 8 экз.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации в разделах 1.2 и 1.4.
Нормативныеитехническиедокументы,устанавливающиетребованияк
газоанализаторам ЕН1000
Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной
поверочнойсхемыдлясредствизмеренийсодержаниякомпонентоввгазовыхи
газоконденсатных средах».
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ТУ 4215-003-29035580-04-ЛУ Газоанализаторы ЕН1000. Технические условия.
