Номер госреестра:
27025-04
Наименование СИ:
Блоки детектирования
Обозначение типа:
БДИГ-31П2
Производитель:
ЗАО "СНИИП-КОНВЭЛ", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.11.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 17782
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Блоки детектирования БДИГ-31П2
Назначение средства измерений
Блоки детектирования БДИГ-31П2 (далее - блоки) предназначены для измерений
мощности экспозиционной дозы фотонного излучения и других физических величин, которые
могут быть выражены через мощность экспозиционной дозы.
Описание средства измерений
В блоках применены комбинированные сцинтилляционные детекторы. Излучение,
взаимодействуя с веществом детекторов, приводит к вспышке света, которая преобразуется в
электронный импульс с помощью фотоэлектронного умножителя (ФЭУ). Режим работ ФЭУ
задается с помощью делителя напряжения, запитанного от высоковольтного преобразователя
напряжения. Сигнал с ФЭУ усиливается зарядочувствительным усилителем и поступает на
формирователь,представляющийсобойпоследовательносоединенныйкомпаратори
одновибратор. На выходе формирователя присутствуют логические сигналы с амплитудой 5 В,
длительностью 3 мкс. На линию связи сигнал поступает через выходной каскад, выполненный в
виде эмиттерного повторителя с выходным сопротивлением 50 Ом.
Электронные компоненты расположены на 4-ч печатных платах. Конструкция корпусов
блоков пылебрызгозащищенная.
Внешний вид и схема пломбировки блока детектирования БДИГ-31П2 от
несанкционированного доступа представлены на рисунках 1 и 2.
Рисунок 1 – Внешний вид блока детектирования БДИГ-31П2
Лист № 2
Всего листов 5
Рисунок 2 - схема пломбировки блоков детектирования БДИГ-31П2
от несанкционированного доступа
Метрологические и технические характеристики
Метрологические и технические характеристики блоков приведены в таблице 1.
Таблица 1
Регистрация гамма-излучения в диапазоне энергий, кэВот 10 до 1250
Диапазон измерений мощности экспозиционной дозы гамма-
излучения, мкР
.
ч
-1
от 10 до 2,5
.
10
3
Чувствительность к мощности дозы фотонного излучения
составляет:
- для радионуклида
137
Cs, с
-1
·мкР
-1
·ч 25,0 ±20 %
- для радионуклида
60
Co, с
-1
·мкР
-1
·ч 12,1 ±20 %
Пределы допускаемой основной относительной погрешности
измерения мощности экспозиционной дозы при доверительной
вероятности 0,95, %± 25
Пределыдопускаемойдополнительнойпогрешности
измерениячувствительности на каждые 10 °С изменения
температуры, % ± 2
Уровень собственного фона блока, с
-1
, не более30
Нестабильность чувствительности за 8 ч, %, не более5
Время установления рабочего режима, мин, не более15
при отрицательных температурах, мин, не более30
Время непрерывной работы, чне ограничено
Рабочие условия:
- температура окружающего воздуха, °Сот минус 30 до плюс 50
- верхнее значение относительной влажности при
температуре 35 °С, %95
- атмосферное давление, кПаот 84 до 106,7
Питание от источника постоянного тока напряжением, В12
Потребляемая мощность, Вт, не более1,15
Габаритные размеры, мм, не болеедиаметр 68×420
Масса, кг, не более2
Наработка на отказ блока, ч, не менее30000
Срок службы, лет, не менее10
Место
пломбирования от
несанкционирован-
ного доступа
Место
нанесения знака
утверждения
типа
Лист № 3
Всего листов 5
Энергетическая зависимость чувствительности не отличается от графика, приведенного на
рисунке 3 более чем в 1,8 раза, в диапазоне энергий от 10 до 120 кэВ, отношение значения
чувствительности для излучения
60
Со к значению для излучения
137
Cs 0,506 ± 10%.

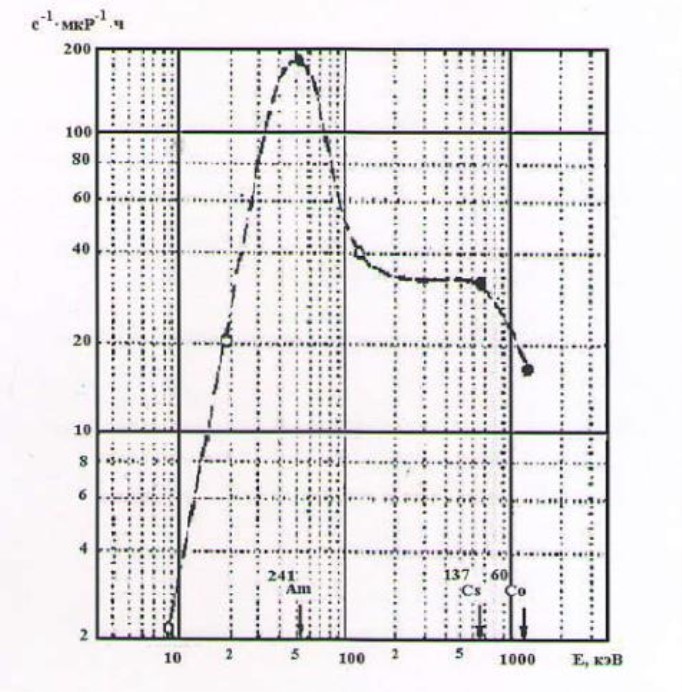

Рисунок 3 – Зависимость чувствительности S (с
-1
·мкР
-1
·ч) от эффективной
энергии фотонов Е (кэВ)
Анизотропная чувствительность должна соответствовать приведенной на рисунке 4 с
отклонением θ=90° не более 10%.

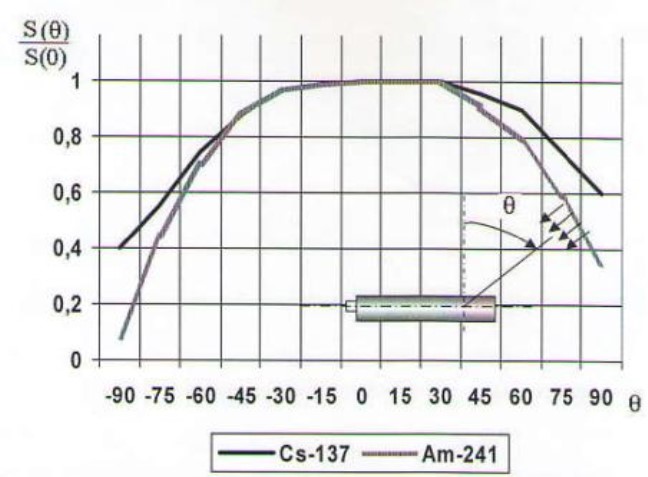

Рисунок-4 Типовая зависимость анизотропии S(θ)/S(0) от угла падения фотонов θ (град.) с осью
симметрии блока
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации АБЛК.418271.401-01 РЭ
типографским или иным способом и на прибор по технологии предприятия изготовителя.
Комплектность средства измерений
Комплектность блоков приведена в таблице 2.
Таблица 2
Количество шт.
1
Наименование
Блок детектирования БДИГ-31П2
Розетка РС7ТВ*
Руководство по эксплуатации
Обозначение
АБЛК.418271.401-01
АВО.363.047 ТУ
АБЛК.418271.401-01 РЭ
Свидетельство о первичной поверке
1
1
1
Примечание - * розетка РС7ТВ поставляется по требованию Заказчика
Поверка
осуществляется в соответствии с разделом 9 «Методика поверки» Руководства по эксплуатации
АБЛК.418271.401-01 РЭ, согласованным ГЦИ СИ ФГУП «ВНИИФТРИ» 08.04.2004 г.
Основное поверочное оборудование:
- гамма-источник
137
Cs из комплекта ОСГИ (ТУ 17-03-88), допускаемая относительная
погрешность ± 7 %;
- установка поверочная дозиметрическая УПГД-1М (с источниками
137
Cs и
60
Co)
(ГОСТ 8.087-2000), допускаемая относительная погрешность ± 10 %.
Сведения о методиках (методах) измерений
Руководство по эксплуатации АБЛК.418271.401-01 РЭ
Нормативные и технические документы, устанавливающие требования к блоками
детектирования БДИГ-31П2
ГОСТ 27451-87 – Средства измерений ионизирующих излучений. Общие технические
условия
ГОСТ 25935-83 - Приборы дозиметрические. Методы измерения основных параметров
ГОСТ 27451-87 – Средства измерений ионизирующих излучений. Общие технические
условия
ГОСТ Р 8.804-2012 - Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в
воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и
индивидуального эквивалентов дозы, мощностей амбиентного, направленного и
индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
АБЛК.418271.401-01 ТУ – Блок детектирования БДИГ-31П2. Технические условия
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по обеспечению безопасных условий и охраны труда, по оценке
соответствия промышленной продукции и продукции других видов, а также иных объектов
установленным законодательством Российской Федерации обязательным требованиям.
Лист № 5
Всего листов 5
Изготовитель
ЗАО «СНИИП-КОНВЭЛ»
Адрес: 123060, г. Москва, ул. Расплетина, д 5
Телефон: 8(499)192-79-47, факс: 8(499)192-99-07.
E-mail:
http://
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»).
Местонахождения(юридическийадрес):РоссийскаяФедерация,141570,
Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона
ВНИИФТРИ, корпус 11.
Почтовый адрес предприятия: Российская Федерация, 141570, Московская область,
Солнечногорский район, п/о Менделеево.
Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00
E-Mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель Руководителя
Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«___»______________2014 г.
М.п.
