Приложение к свидетельству № 53067/1
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тепловычислители «ВЗЛЕТ ТСРВ»
Назначение средства измерений
Тепловычислители «ВЗЛЕТ ТСРВ» предназначены для измерения, вычисления, учета,
индикации, регистрации, хранения и передачи значений параметров и количества теплоносителя,
горячего и холодного водоснабжения, подпитки, тепловой энергии (мощности) в водяных
и паровых системах теплоснабжения, а также вычисления, регистрации, хранения и передачи
значений электрической энергии (мощности) в различных системах электроснабжения
(потребления) при использовании в составе теплосчетчиков и/или измерительных систем учета
тепловой и электрической энергии.
Описание средства измерений
Принцип действия тепловычислителей заключается в измерении поступающих от
преобразователей расхода, температуры, давления, электрической энергии электрических
сигналов с последующим определением на их основе количества и параметров теплоносителя
и тепловой (электрической) энергии (мощности) в соответствии с заданными алгоритмами.
Тепловычислители «ВЗЛЕТ ТСРВ» выпускаются в различных исполнениях.
Исполнение
тепловычислителя
Количество
теплосистем
Дополнительные возможности
ТСРВ-024М
ТСРВ-024М+
ТСРВ-043
3
до 4
ТСРВ-025
ТСРВ-041
1
до 6
Таблица 1
1
2
Количество
трубоопрово-
дов в каждой
теплосистеме
3
4
Подключениеэлектросчетчиков,
определение электрической энергии
(мощности)
+расширениепользовательских
функций по конфигурированию ал-
горитмов расчета тепловой и элек-
трической энергии
+выбор шаблонов при установке
схем расчета тепловой и электриче-
ской энергии
Подключениепреобразователей
расхода с токовым выходом, опре-
деление тепловой энергии (мощно-
сти) в паровых системах теплоснаб-
жения
+расширениепользовательских
функций по конфигурированию ал-
горитмов расчета тепловой энергии
Лист № 2
Всего листов 7
ТСРВ-033
Продолжение таблицы 1
123
ТСРВ-026М1до 4
ТСРВ-0273до 2
1до 3
ТСРВ-034
ТСРВ-0422до 4
ТСРВ-0443до 6
4
Подключениепреобразователя
температуры наружноговоздуха
или температуры холодной воды
Подключение преобразователя тем-
пературы холодной воды, наличие
программируемого логического или
частотного выхода
Использование только договорного
значение давления
+расширениепользовательских
функций по конфигурированию ал-
горитмов расчета тепловой энергии
Расширение функций работы по
интерфейсу USB, спецификация под
абонентский учет
Подключениеэлектросчетчиков,
подключение преобразователей рас-
хода с токовым выходом , опреде-
ление тепловой энергии (мощности)
в паровых системах теплоснабже-
ния, определение значений электри-
ческой энергии (мощности)
Тепловычислители в зависимости от исполнения обеспечивают выполнение следующих
функций:
- измерение расходов по 1-9 каналам;
- измерение температур по 1-6 каналам;
- измерение давлений по 1-6 каналам;
- измерение электрической энергии по 1-6 каналам.
а также:
- обработку результатов измерений и определение количества тепловой (электрической)
энергии (мощности), параметров и количества теплоносителя;
- архивирование в энергонезависимой памяти результатов измерений, вычислений
и параметров функционирования;
- ввод, просмотр и вывод согласованных установочных значений параметров теплосистем;
- вывод результатов измерений в виде токовых, импульсных, частотных и релейных
сигналов;
- вывод измерительной, диагностической, установочной, архивной и т.д. информации
на устройство индикации (дисплей), печатающее устройство (принтер), а также посредством
коммуникационной связи через интерфейсы типа RS232, RS485, USB, HART ,или Ethernet;
-автоматическийконтрольналичиянеисправностейтепловычислителяи/или
измерительной системы, в составе которой он применяется, и нештатных состояний (режимов
работы) теплосистем.
Программное обеспечение
является встроенным. После включения питания встроенное программное обеспечение (ПО)
проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку
поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Лист № 3
Всего листов 7
Программное обеспечение тепловычислителей предназначено для обработки сигналов,
выполнения математической обработки результатов измерений, обеспечения взаимодействия с
периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и
их вывода на устройства индикации.
Идентификационные данные программного обеспечения тепловычислителей приведены
в таблице 2.
Таблица 2
Идентифика-
ционное
наименование
программного
обеспечения
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
ВЗЛЕТ ТСРВ
CRC16
ВЗЛЕТ ТСРВ
CRC16
ВЗЛЕТ ТСРВ
CRC16
ВЗЛЕТ ТСРВ
CRC16
ВЗЛЕТ ТСРВ
CRC16
ВЗЛЕТ ТСРВ
CRC16
ВЗЛЕТ ТСРВ
CRC16
ВЗЛЕТ ТСРВ
CRC16
ВЗЛЕТ ТСРВ
CRC16
ВЗЛЕТ ТСРВ
CRC16
ВЗЛЕТ ТСРВ
Номер версии Цифровой Другие иден-
(идентифика- идентификатор тификацион-
ционныйпрограммногоные данные
номер) обеспечения
программного (контрольная
обеспечения сумма испол-
няемого кода)
Исполнение ТСРВ-024М
76.30.03.290×DEA0-
Исполнение ТСРВ-024М+
76.30.04.050×A370-
Исполнение ТСРВ-025
76.90.01.550×8584-
Исполнение ТСРВ-026М
65.00.01.080×B861-
Исполнение ТСРВ-027
76.40.00.130×B3F3-
Исполнение ТСРВ-033
61.01.03.540×DE02-
Исполнение ТСРВ-034
61.01.03.540×DE02-
Исполнение ТСРВ-041
76.90.01.550×8584-
Исполнение ТСРВ-042
66.00.04.000×5294-
Исполнение ТСРВ-043
76.30.04.050×A370-
Исполнение ТСРВ-044
67.00.00.000×8150-
CRC16
Нормирование метрологических характеристик тепловычислителей проведено с учетом
влияния встроенного ПО.
Защитапрограммногообеспечениясредстваизмеренияотпреднамеренных
и непреднамеренных изменений соответствует уровню «С». Метрологически значимая часть
ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты
от преднамеренных изменений.
Лист № 4
Всего листов 7

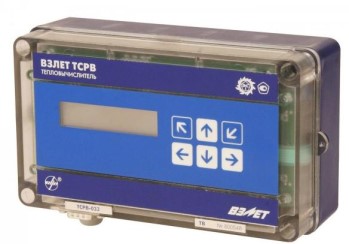

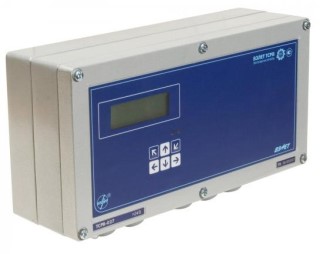

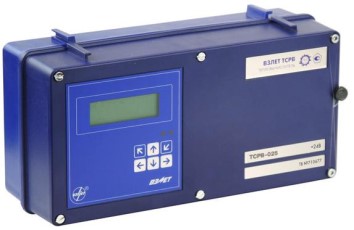

Общий вид тепловычислителей приведен на рисунке 1.
Рисунок 1 - Общий вид тепловычислителей «ВЗЛЕТ ТСРВ»
Для защиты от несанкционированного доступа должны быть опломбированы контактные
пары модификации калибровочных данных (после поверки), контактные пары настроечных
данных и корпус тепловычислителя (при вводе в эксплуатацию).
Пломбировочное отверстие
Пломба

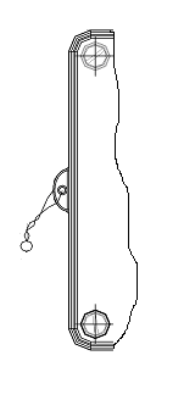

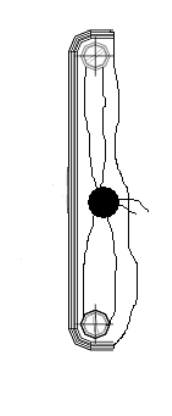

Рисунок 2 - Схема пломбировки тепловычислителей «ВЗЛЕТ ТСРВ»
Лист № 5
Всего листов 7
Метрологические и технические характеристики
Основные технические характеристики тепловычислителей приведены в таблице 3.
от + 5 до + 50
до 80
Значение параметра
Таблица 3
Наименование параметра
1. Диапазон измерения среднего объемного (массового)
расхода теплоносителя, м
3
/ч (т/ч)
от 0,01 до 1000000
от 0 до 600
2. Диапазон измерения температуры теплоносителя, °С
3. Диапазон измерения разности температур теплоносителя,
°С
4. Диапазон измерения температуры наружного воздуха, °С
5. Диапазон измерения давления теплоносителя, МПа
6. Диапазон измерения тепловой энергии, ГДж (Гкал)
7. Диапазон измерения потребляемой электроэнергии, кВт·ч
от 1 до 180
от - 50 до + 100
от 0,05 до 30
0-999999999
0,01-1000000
8. Питание
Напряжение переменного тока
от 154 В до 264 В
частотой от 49 Гц до 51 Гц
Напряжение постоянного тока
(в том числе от автономного
источника) из ряда
3,6В /24В /36В
5
В4
N2
75 000
12
250
´
250
´
105
3
9. Потребляемая мощность, Вт, не более
10. Группа исполнения по ГОСТ Р 52931-2008:
— климатические условия
— механические воздействия
11. Среднее время наработки на отказ, ч, не менее
12. Средний срок службы, лет, не менее
13. Габаритные размеры, мм, не более
14. Масса, кг, не более
15. Условия эксплуатации :
- температура,
°
С
- относительная влажность воздуха при 35
°
С, %
Примечание. Диапазон измерения параметров теплоносителя зависит от применяемых
в комплекте с тепловычислителем первичных преобразователей и может быть любым
внутри указанного диапазона.
Пределы допускаемых погрешностей тепловычислителей составляют:
- при измерении среднего объемного (массового) расхода, объема (массы) при обработке
измерительной информации, поступающей на импульсные входы
±
0,2 % (относительная
погрешность);
- при измерении среднего объемного (массового) расхода, объема (массы), теплоносителя
при обработке измерительной информации, поступающей на токовые входы ±0,5 %
от наибольшего измеряемого значения электрического тока первичных измерительных
преобразователей расхода во всем диапазоне измеряемых расходов (приведенная погрешность);
- при измерении температуры
±
0,2 % во всем диапазоне измеряемых температур выше
10°С (относительная погрешность), при этом разность относительных погрешностей
согласованных по погрешностям каналов измерения температуры составляет по модулю 0,1 %
(при измерении температуры в диапазоне температур от 0 до плюс 10 °С абсолютная погрешность
составляет ±0,15°С);
Лист № 6
Всего листов 7
- при измерении давления
±
0,5 % от наибольшего измеряемого значения электрического
тока первичных измерительных преобразователей давления (приведенная погрешность);
- при измерении электрической энергии и электрической мощности - ±0,2 %
(относительная погрешность);
- при измерении количества тепловой энергии и тепловой мощности
±
0,5 %
(при заданном значении давления).
- при измерении времени работы в различных режимах составляют
±
0,01 % (относительная
погрешность).
При работе тепловычислителей в составе теплосчетчиков относительные погрешности
при измерении тепловой энергии и тепловой мощности - в соответствии с ГОСТ Р 51649-2000,
ГОСТ Р ЕН 1434-2011.
Знак утверждения типа
наносится на лицевую панель тепловычислителя методами шелкографии, термопечати
и металлографики, а также вносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Тип, модельКол.
В84.00-00.00 1
0 - 1
0 - 1
Таблица 4
Наименование
1. Тепловычислитель «ВЗЛЕТ ТСРВ»
2. Устройство коммутационное
3. Преобразователь сетевой
4. Эксплуатационная документация:
- руководство по эксплуатации с
методикой поверки;
- паспорт
1
В84.00-00.00 РЭ,1
В84.00-00.00 ПС.
Примечание. Преобразователь сетевой поставляется при питании тепловычислителя
от сети переменного тока 220 В.
Поверка
осуществляется по документу В84.00-00.00 РЭ «Тепловычислители «ВЗЛЕТ ТСРВ». Руководство
по эксплуатации», раздел 4 «Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР»
17 сентября 2013 г.
Основные средства поверки:
- комплекс поверочный «ВЗЛЕТ КПИ» В64.00-00.00 ТУ, относительная погрешность при
измерении силы тока не более
±
0,05 %, абсолютная погрешность при измерении (формировании)
количества импульсов не более
±
1 имп., относительная погрешность при измерении (формировании)
частоты не более
±
0,1 %; относительная погрешность при формировании сигнала оммического
сопротивления не более
±
0,025%;
- магазин сопротивлений Р 4831, ГОСТ 23737, пределы допускаемого отклонения
сопротивления
±
0,022 %;
- вольтметр В7-43 Тг2.710.026 ТО, диапазон от 10 мкВ до 1000 В, относительная
погрешность
±
0,2 %;
- частотомер Ч3-64 ДЛИ 2.721.066 ТУ, диапазон от 0 до 150 МГц, относительная
погрешность
±
0,01 %;
- источник питания постоянного тока Б5-49, диапазон от 0,001 до 1 А, нестабильность
±
0,005 %;
Допускается применение другого оборудования с метрологическими характеристиками,
не уступающими характеристикам приведенных средств измерения.
Лист № 7
Всего листов 7
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к тепловычислителям
«ВЗЛЕТ ТСРВ»
ГОСТ Р 51649-2000. «Теплосчетчики для водяных систем теплоснабжения. Общие
технические условия».
ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования».
В84.00-00.00 ТУ «Тепловычислители «ВЗЛЕТ ТСРВ» Технические условия».
Изготовители
Акционерное общество «ВЗЛЕТ» (АО «ВЗЛЕТ»)
ИНН 7826013976
198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит.БМ
Телефон (812) 714-75-32, факс (812) 714-71-38
E-mail:
Общество с ограниченной ответственностью «Техсервис»
Юридический адрес: 190121, г. Санкт-Петербург, ул. Мастерская, д.9
Почтовый адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д.4, корпус 1, лит. Б
Телефон (812) 380-84-41, факс (812) 714-81-07
E-mail:
.
Общество с ограниченной ответственностью «Специальное Конструкторское Бюро Взлет»
Юридический адрес: 190121, г. Санкт-Петербург, ул. Мастерская, д.9, литер. А
Почтовый адрес: 198097, 190121, г. Санкт-Петербург, ул. Мастерская, д.9, литер. А
Телефон (812) 714-81-44, факс (812) 714-81-44
E-mail:
Заявитель
Акционерное общество «ВЗЛЕТ» (АО «ВЗЛЕТ»)
198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит.БМ
Телефон (812) 714-75-32, факс (812) 714-71-38
E-mail:
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт расходометрии»
Юридический адрес: 420088 г. Казань, ул.2-я Азинская, д. 7А
Телефон (843) 272-70-62, факс (843) 272-00-32
E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИР» по проведению испытаний средств
измерений в целях утверждения типа № 30006-09 от 16.12.2009 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 17029-98 | Тепловычислители | СПТ961 | АОЗТ НПФ "Логика", г.С.-Петербург | 4 года | Перейти |
| 27635-14 | Тепловычислители | ТМК-Н | АО НПО "Промприбор", г.Калуга | 4 года | Перейти |
| 23468-02 | Тепловычислители | ИМ2300 МИКРО | ООО "НПП "Интромаг", г.Пермь | 3 года | Перейти |
| 14039-08 | Тепловычислители | MULTIDATA | Фирма "ZENNER International GmbH & Co. KG", Германия | 4 года | Перейти |
| 18431-99 | Тепловычислители | Строб-1 | ООО НПП "Строб", г.Ростов-на-Дону | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
