Трансформаторы тока измерительные лабораторные ТТИ-5000.5, ГРСИ 27007-04

Смотреть ГРСИ
27006-04

Номер госреестра:

27007-04

Наименование СИ:

Трансформаторы тока измерительные лабораторные

Обозначение типа:

ТТИ-5000.5

Производитель:

ООО Предприятие "Техника метрологии для энергетики, Екатеринбург" (ТМЕ), г.Екатеринбург

Межповерочный интервал:

5 лет

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

29.09.2019

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 17736

об утверждении типа средств измерений

Лист № 1

Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока измерительные лабораторные ТТИ-5000.5

Назначение средства измерений

Трансформаторы тока измерительные лабораторные ТТИ-5000.5 (далее по тексту транс-

форматоры) предназначены для использования в цепях переменного тока частоты 50 Гц и но-

минальным напряжением 0,66 кВ при электрических измерениях и поверке трансформаторов

тока по ГОСТ 8.217-2003 в качестве рабочих эталонов по ГОСТ 8.550-86.

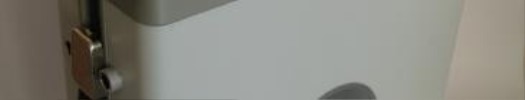

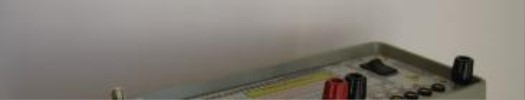

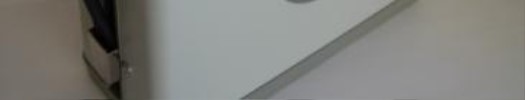

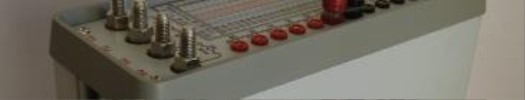

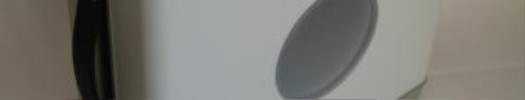

Рисунок 1 – Внешний вид трансформатора тока ТТИ-5000.5

Описание средства измерений

Трансформаторы конструктивно представляют собой кольцевой магнитопровод, изготов-

ленный из аморфной стали, с расположенными на нем первичной и вторичной обмотками.

Магнитопровод помещен в металлический корпус. На верхней части корпуса расположены

клеммы выводов первичных и вторичных обмоток. В центральной части находится отверстие,

предназначенное для размещения временной первичной обмотки для первичных токов свыше

100 А. На верхней части корпуса расположен зажим для подключения защитного заземления.

Внешний вид трансформатора с указанием нанесения знака поверки представлен на ри-

сунке 1.

Пломбы со Знаком

поверки

Лист № 2

Всего листов 3

Номинальные значения первичного тока, А

5; 10; 15; 20; 25; 30;40; 50; 60; 75; 80; 100;

150; 200; 250; 300; 400; 500; 600; 750; 800;

1000; 1200; 1500; 2000; 3000: 4000; 5000

Метрологические и технические характеристики

Наименование характеристики

Номинальное напряжение, кВ

Значение характеристики

0,66

Номинальный вторичный ток, А5

Номинальная вторичная нагрузка

при cos φ = 1, В∙А

Номинальная частота, Гц50

Номинальный класс точности 0,05

Габаритные размеры, мм, не более 100

300

270

Масса, кг, не более10

Нормальные и рабочие условия применения:

температура окружающего воздуха,

Сот 10 до 35

относительная влажность воздуха, %от 30 до 80

атмосферное давление, кПаот 84 до 106

частота, Гцот 49,5 до 50,5.

Трансформаторы удовлетворяют следующим требованиям надежности:

наработка на отказ в рабочих условиях применения, час, не менее50000;

среднее время восстановления, час, не более50;

срок службы, лет, не менее25.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и

методом наклейки этикетки на боковую сторону трансформатора.

Комплектность средства измерений

Трансформаторы тока ТТИ-5000.5 поставляются в комплекте:

Наименование

ОбозначениеКол-во

ТМЕ 003.4.728.000 БТТ 1

Трансформатор тока измерительный

лабораторный ТТИ-5000.5

Кабель

Руководство по эксплуатации

Формуляр

Упаковка

ТМЕ 003.6.701.000 КТТ1

ТМЕ 003.4.728.000 РЭ1

ТМЕ 003.4.728.000 ФО1

ТМЕ 003.6.883.000 УТТ1

Поверка

осуществляется по документу ГОСТ 8.217-2003 "ГСИ. Трансформаторы тока. Методика

поверки".

Эталонные средства измерений, используемые при поверке:

- трансформатор тока измерительный лабораторный ТТИ-5000.51, погрешность по то-

ку

= ±0,01 %, погрешность по фазовому углу ±0,6

;

- прибор сравнения КНТ–05А, допускаемая погрешность по току

(0,0005…0,001) %, допускаемая погрешность по фазовому углу ±(0,05…0,1)

Лист № 3

Всего листов 3

Сведения о методиках (методах) измерений

Методика измерений входит в руководство по эксплуатации ТМЕ 003.4.728.000 РЭ.

Нормативныеитехническиедокументы,устанавливающиетребованияк

трансформаторам тока измерительным лабораторным ТТИ-5000.5

ГОСТ 23624-2001 «Трансформаторы тока измерительные лабораторные. Общие техни-

ческие условия».

ГОСТ 8.550-86 «ГСИ. Государственный специальный эталон и государственная пове-

рочная схема для средств измерений коэффициента и угла масштабного преобразования сину-

соидального тока».

ТУ 4227-004-12298401-03 «Трансформаторы тока измерительные лабораторные ТТИ-

5000.5. Технические условия» с Изменением № 1 от 11.02.2013 г.

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

- при осуществлении торговли.

Изготовитель

Общество с ограниченной ответственностью Предприятие "Техника метрологии для энергети-

ки, Екатеринбург" (ООО Предприятие "ТМЕ")

620000, г. Екатеринбург, ул. Красноармейская, 4Б, офис 305

тел./факс (343) 217-30-68

E-mail:

tme.ekb@mail.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное пред-

приятие «Уральский научно – исследовательский институт метрологии»

(ГЦИ СИ ФГУП «УНИИМ»)

620000, г. Екатеринбург, ул. Красноармейская, д. 4

Тел./факс (343) 350–26–18/(343) 350–20–39

Е-mail:

uniim@uniim.ru

http://www.uniim.ru/

Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств изме-

рений в целях утверждения типа № 30005-11 от 03.08.2011 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии

Ф.В. Булыгин

М.п.«____» __________ 2014 г.
