Частотомеры электронно-счетные 53150А, 53151А, 53152А, ГРСИ 26949-10
Номер госреестра:
26949-10
Наименование СИ:
Частотомеры электронно-счетные
Обозначение типа:
53150А, 53151А, 53152А
Производитель:
Фирма "Keysight Technologies Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.04.2015
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 39496/1
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Частотомеры электронно-счетные 53150А, 53151А, 53152А
Назначение средства измерений
Частотомеры электронно-счетные 53150А, 53151А, 53152А (далее - частотомеры)
предназначены для измерений частоты и уровня мощности радиотехнических сигналов.
Описание средства измерений
Конструктивно частотомер выполнен в виде моноблока с усиленным корпусом, при
этом частотомер можно использовать их как в настольном варианте, так и в составе прибор-
ной стойки.
Принцип действия частотомеров основан на подсчете количества периодов входного
сигнала за определенный период времени путем сравнения с периодом сигнала опорного
кварцевого генератора или с периодом сигнала внешнего стандарта частоты.
Управление режимами работы и считывание измерительной информации может про-
изводиться с помощью внешнего компьютера через интерфейсы IEE-488 (GPIB) и RS-232.
В стандартном исполнении частотомер имеет опорный генератор с температурной
компенсацией частоты. Частотомеры с опцией 001 снабжены термостабилизированным опор-
ным генератором повышенной стабильности.
В частотомерах предусмотрена возможность подстройки частоты опорного генерато-
ра от внешнего стандарта частоты.
Частотомеры могут быть оснащены опцией 002, в которой предусмотрена возмож-
ность питания от внешнего источника постоянного тока или встроенного аккумулятора.
Результаты измерений и режимы работы отображаются на цветном жидкокристалли-
ческом дисплее с подсветкой.
Частотомеры могут комплектоваться следующими опциями:
опция 010 – высокостабильный опорный генератор;
опция 106 – СВЧ вход 6 ГГц;
опция 115 – СВЧ вход 15 ГГц;
опция 150 – измерение параметров импульсов в СВЧ диапазоне;
опция 201 – дополнительные параллельные входы на задней панели;
опция 202 – дополнительный СВЧ вход на передней панели N-типа (по умолчанию с
опциями 105 и 115);
опция 202 – дополнительный СВЧ вход на задней панели розетка SMA (по умолчанию
с опциями 105 и 115);
опция 300 – дополнительная литий-ионная батарея и зарядное устройство;
опция 400 – дополнительный интерфейс КОП (GPIB).
По техническим требованиям частотомеры соответствуют ГОСТ 22261-94, по требо-
ваниям к условиям применения частотомеры соответствуют группе 3 по ГОСТ 22261-94 с
расширенным диапазоном рабочих температур от 0 до 55
о
С.

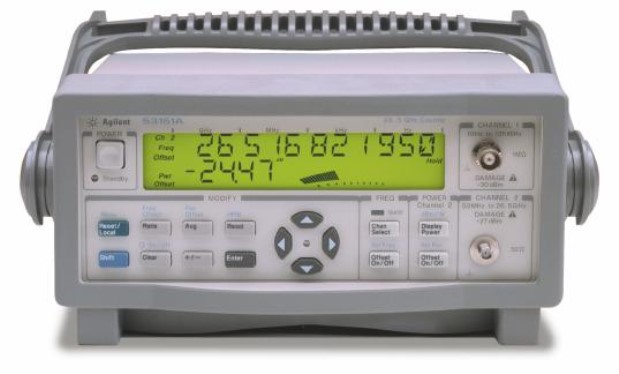

Внешний вид частотомеров 53150А, 53151А и 53152А одинаков и приведен на рисун-
ках 1 и 2 с указанием места нанесения знака утверждения типа и мест пломбировки от несанк-
ционированного доступа.
При оформлении внешнего вида частотомеров могут использоваться логотипы ком-
паний «Agilent Technologies» или «Keysight Technologies».
Лист № 2
Всего листов 5

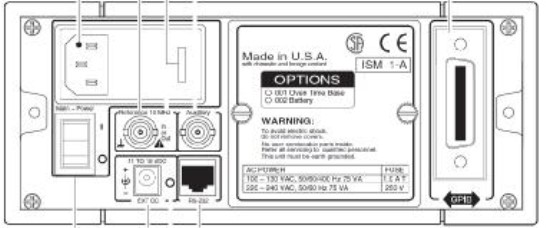

Рисунок 2 – Внешний вид задней панели частотомеров
53151А
Метрологические и технические характеристики
Метрологическиеитехническиехарактеристикичастотомеровприведеныв
таблице 1.
Таблица 1
Наименование характеристики
53150А
Значение характеристики
53152А
Диапазон частот:
- канал 1 без фильтра низкой частотыот 10 Гц доот 10 Гц доот 10 Гц до
(ФНЧ)125 МГц125 МГц125 МГц
- канал 1 с ФНЧот 10 Гц доот 10 Гц доот 10 Гц до
50 МГц50 МГц50 МГц
- канал 2от 0,05 доот 0,05 до 26,5 от 0,05 до
20 ГГцГГц46 ГГц
Порог чувствительности:
- канал 1
на частотах от 10 до 30 Гц 40 мВ 40 мВ 40 мВ
на частотах от 30 Гц до 125 МГц 25 мВ 25 мВ 25 мВ
Рисунок 1 - Внешний вид лицевой панели частотомеров
Место нанесения знака
утверждения типа
Место пломбировки
Лист № 3
Всего листов 5
Наименование характеристики
± 1·10
-7
за месяц
± 1,5·10
-8
за месяц
± 1·10
-6
± 1·10
-8
2 В (СКЗ)
Значение характеристики
53150А53151А53152А
минус 20 дБм
1
минус 20 дБмминус 20 дБм
минус 33 дБмминус 33 дБмминус 33 дБм
минус 33 дБмминус 33 дБмминус 30 дБм
минус 29 дБмминус 29 дБмминус 27 дБм
-минус 25 дБмминус 27 дБм
- - минус 33 дБм
- -минус 17 дБм
от 1 Гц до 1 МГц
- канал 2
на частотах от 50 до 300 МГц
на частотах от 0,3 до 12,4 ГГц
на частотах от 12,4 до 18 ГГц
на частотах от 18 до 20 ГГц
на частотах от 20 до 26,5 ГГц
на частотах от 26,5 до 40 ГГц
на частотах от 40 до 46 ГГц
Разрешение по частоте
Пределы допускаемого относительного
дрейфа частоты опорного генератора:
- стандартное исполнение
- опция 001
Пределы основной допускаемой абсолют-
ной погрешности измерений частоты при
температуре (23±3)
о
С
± (δ
о
·F + ∆F),
где δ
о
– относительный дрейф частоты опорно-
го генератора, F – частота сигнала,∆F –
разрешение по частоте
1; 2; 5; 10 МГц
от 1 до 5 В (СКЗ)
5 дБм
13 дБм
от порога чувствительности до 7 дБм
± 1,5 дБ ± 1,5 дБ ± 1,0 дБ
± 1,5 дБ ± 1,5 дБ ± 1,5 дБ
- ± 2,0 дБ ± 1,5 дБ
--± 2,0 дБ
1 МОм; 60 пФ
50 Ом
BNC
APC-3,5
от 90 до 132 В или от 216 до 264 В
от 47,5 до 66 Гц
от 11 до 18 В
Пределы дополнительной допускаемой от-
носительной погрешности измерений час-
тоты в диапазоне рабочих температур:
- стандартное исполнение
- опция 001
Номинальное значение частоты и уровня
сигнала внешней синхронизации
Максимальный уровень входного сигнала:
- канал 1
- канал 2
на частотах от 50 МГц до 2 ГГц
на частотах от 2 до 46 ГГц
Диапазон измеряемой мощности
Пределы допускаемой относительной по-
грешности измерений мощности в диапа-
зоне от минус 20 до 0 дБм:
на частотах от 50 МГц до 12,4 ГГц
на частотах от 12,4 до 20 ГГц
на частотах от 20 до 26,5 ГГц
на частотах от 26,5 до 46 ГГц

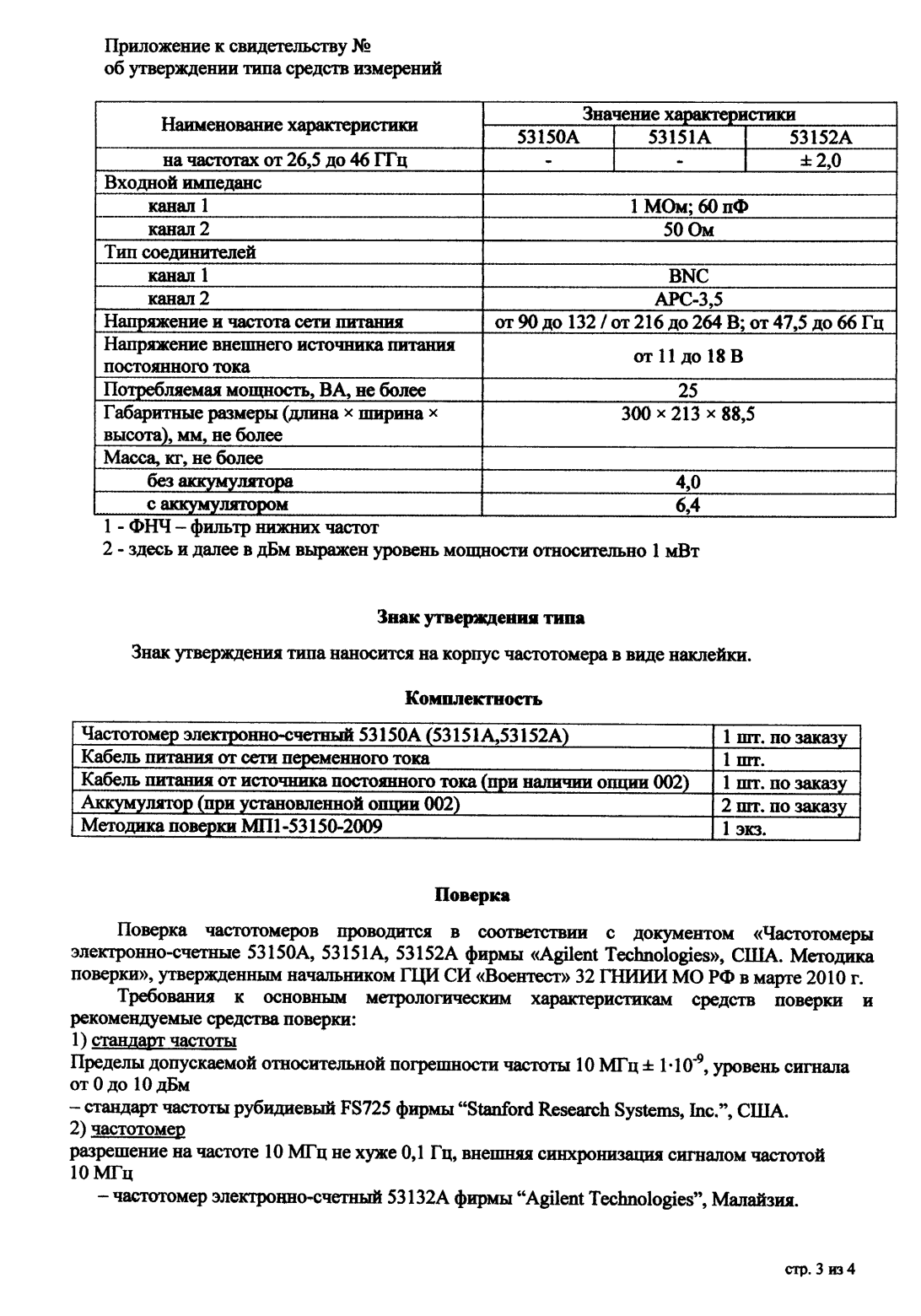

Входной импеданс
- канал 1
- канал 2
Тип соединителей
- канал 1
- канал 2
Напряжение сети питания переменного
тока
Частота сети питания переменного тока
Напряжение внешнего источника питания
постоянного тока
Потребляемая мощность, не более
25 В
.
А
Лист № 4
Всего листов 5
53151А
Наименование характеристики
53150А
Значение характеристики
53152А
Габаритные размеры (ширина х высота х
глубина), мм, не более300 х 213 х 88,5
Масса, кг, не более
- без аккумулятора 4,0
- с аккумулятором 6,4
Примечание –
1
Здесь и далее в [дБм] выражен уровень мощности относительно 1 мВт
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на
корпус частотомера в виде наклейки.
Комплектность средства измерений
В комплект поставки входят:
- частотомер электронно-счетный 53150А или 53151А, или 53152А (по заказу) – 1 шт.;
- кабель питания от сети переменного тока – 1 шт.;
- кабель питания от источника постоянного тока – 1 шт.;
- аккумулятор (при установленной опции 002) – 1 шт.;
- руководство по эксплуатации – 1 шт.;
- методика поверки МП-53150-2009 – 1 шт.;
- паспорт – 1 шт.
Поверка
осуществляется по документу МП 26949-10 «Инструкция. Частотомеры электронно-счетные
53150А, 53151А, 53152А. Методика поверки», утвержденному начальником ГЦИ СИ «Воен-
тест» 32 ГНИИИ МО РФ в марте 2010 г.

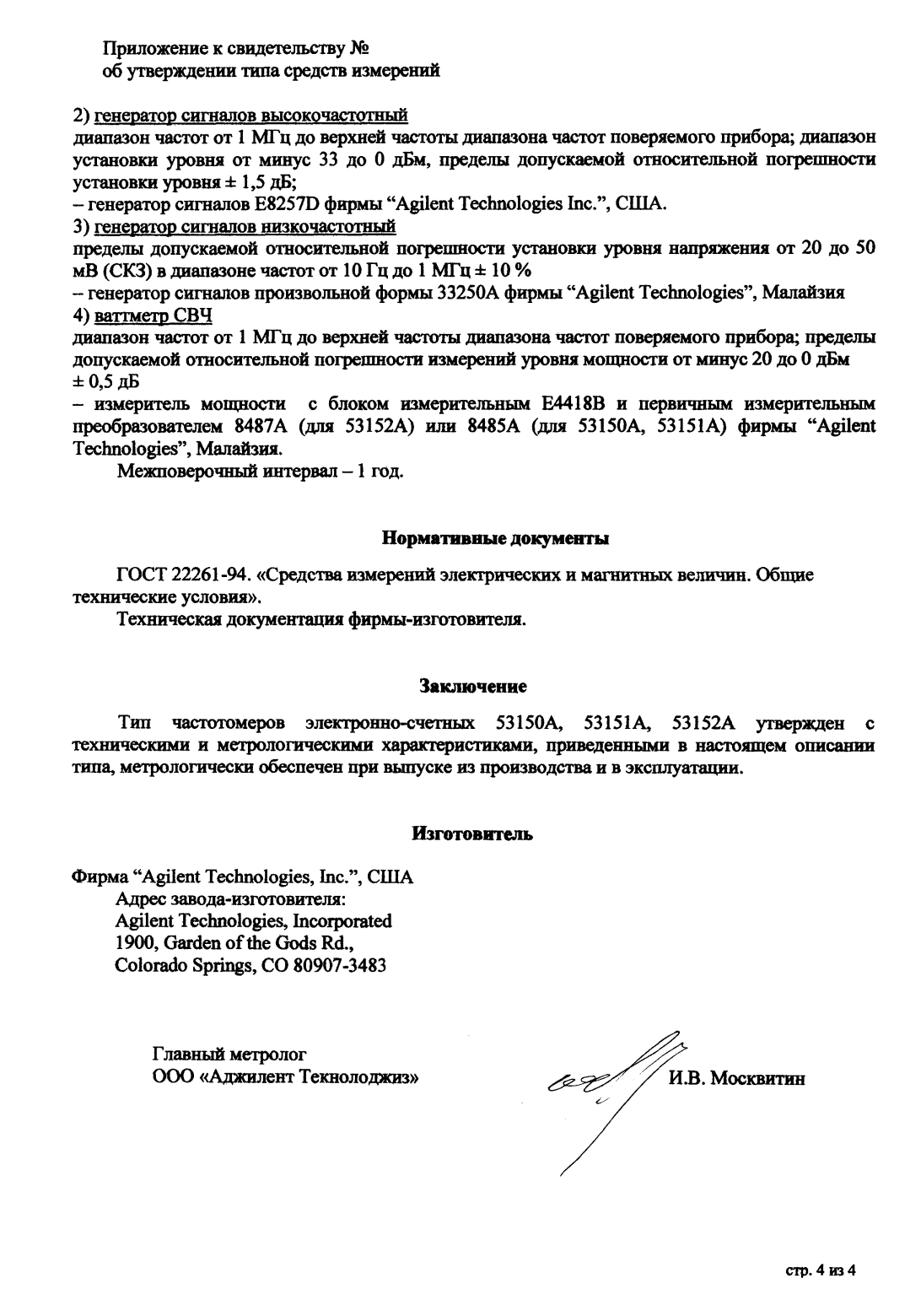

Основные средства поверки:
- стандарт частоты рубидиевый FS725 (рег. № 31222-06), пределы допускаемой отно-
сительной погрешности частоты 10 МГц ± 1·10
-9
;
- генератор сигналов E8257D(рег. № 36419-07), диапазон частот от 250 кГц до
50 ГГц; пределы допускаемой относительной погрешности установки уровня в диапазоне от
минус 70 до 0 дБм ± 1,5 дБ;
- генератор сигналов произвольной формы 33250А (рег. № 52150-12): диапазон вос-
произведения частоты от 1 мкГц до 80 МГц, пределы допускаемой относительной погрешно-
сти ± 1·10
-6
;
- частотомер электронно-счетный 53132А (рег. № 26211-03), диапазон измерений от 0
до 225 МГц (ВЧ) и от 100 МГц до 12,4 ГГц (СВЧ), пределы допускаемой относительной по-
грешности ± 5·10
-6
, ± 4·10
-9
(опция 012);
- измеритель мощности с блоком измерительным Е4418В и первичным измеритель-
нымпреобразователем8487А(для53152А)или8485(для53150Аи53151А)
(рег. № 36794-08), диапазон частот от 1 МГц до верхней частоты диапазона частот поверяемо-
го частотомера, пределы допускаемой относительной погрешности измерений уровня мощно-
сти от минус 20 до 0 дБм ± 0,5 дБ.
Сведения о методиках (методах) измерений
Частотомеры электронно-счетные 53150А, 53151А, 53152А. Руководство по эксплуата-
ции.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к частотомерам
электронно-счетным 53150А, 53151А, 53152А
1 ГОСТ 8.129-99 «Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для средств измерений времени и частоты».
2 Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Компания « Keysight Technologies, Inc», США
1400, Fountain Grove Parkway,
Santa Rosa, CA 95403-1744, USA
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учре-
ждение «Главный научный метрологический центр Министерства обороны Российской Феде-
рации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
Юридический(почтовый)адрес:141006,Московскаяобласть,г.Мытищи,
ул. Комарова, 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48
Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ Минобороны России» по проведению
испытаний средств измерений в целях утверждения типа № 30018-10 от 05.08.2011 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«_____» _____________ 2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 14822-00 | Весы электронно-тензометрические для статического взвешивания | BB | ООО "Алекс Технолоджи", г.Москва | 1 год | Перейти |
| 1243-59 | Частотомеры вибрационные малогабаритные | В80 | Завод электроизмерительных приборов ПО "Электроизмеритель", Беларусь, г.Витебск | Нет данных | Перейти |
| 9159-83 | Частотомеры | В-89 | ПО "Электроизмеритель", Беларусь, г.Витебск | Нет данных | Перейти |
| 991-55 | Частотомеры | Н-335 | Нет данных | Нет данных | Перейти |
| 26949-10 | Частотомеры электронно-счетные | 53150А, 53151А, 53152А | Фирма "Agilent Technologies, Inc.", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
