УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «25» января 2021 г. №30
Лист № 1
Регистрационный № 26937-09Всего листов 13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Станки балансировочные СБМП
Назначение средства измерений
Станки балансировочные СБМП (далее по тексту – станки), предназначены
для измерений остаточного дисбаланса и балансировки колес легковых автомобилей
на автотранспортных предприятиях, на станциях технического обслуживания и ремонта
автомобилей, станциях и пунктах диагностики автомобилей и авторемонтных заводах.
Описание средства измерений
Принцип действия станков основан на вычислении массы корректирующих грузов
на определенном плече по значению момента сил, воздействующих на вал вращающимся
колесом, с последующим устранением дисбалансов колеса корректирующими грузами в двух
плоскостях коррекции при динамической балансировке и в одной плоскости – при статической
балансировке.
Станки представляют собой стационарные установки и состоят из корпуса,
на поверхности которого помещен сетевой выключатель. Балансируемое колесо закрепляется
на приводном валу при помощи зажимной гайки с центрирующим конусом или планшайбой.
Привод вала осуществляется электродвигателем. Включение электродвигателя – кнопкой или
закрытием кожуха. Для ускорения ввода диаметра и расстояния до диска станки могут быть
укомплектованы встроенной электромеханической линейкой или ультразвуковым датчиком.
Ввод данных в станки осуществляется с помощью клавиатуры или энкодера. Информация
о вводимых в станки данных, положении и массах корректирующих грузов отображается
на дисплее или мониторе (внешнем или встроенном).
Станки выпускаются в следующих модификациях:
- СБМП-60/XT (общий вид станков представлен на рисунке 1);
- СБМП-60/XT Lite (общий вид станков представлен на рисунке 2);
- СБМП-60/3D (общий вид станков представлен на рисунках 3-9);
- СБМП-60/3D Lite (общий вид станков представлен на рисунке 10);
- СБМП-200 (общий вид станков представлен на рисунке 11-13);
которые отличаются диапазоном измерений дисбаланса, пределами допускаемой абсолютной
погрешности измерений дисбаланса, диапазоном масс и наибольшим наружным диаметром
балансируемых колес.
Станки модификации СБМП-60/3D выпускаются в тринадцати комплектациях:
- СБМП-60/3D – базовая комплектация (общий вид станков представлен на рисунке 3); -
СБМП-60/3D Л – комплектация Люкс (общий вид станков представлен на рисунке 4); -
СБМП-60/3D Plus – комплектация Plus с электромеханической линейкой (общий вид
станков представлен на рисунке 5);
- СБМП-60/3D Plus (УЗ) – комплектация Plus c ультразвуковым датчиком (общий вид
станков представлен на рисунке 6);
- СБМП-60/3D Plus (УЗ,ТЛУ) – комплектация Plus c ультразвуковым датчиком и
точечным лазерным указателем (общий вид станков представлен на рисунке 6);
- СБМП-60/3D Plus (ЭМВ) – комплектация Plus с электромеханической линейкой и
электромеханическим валом (общий вид станков представлен на рисунке 7);
Лист № 2
Всего листов 13
- СБМП-60/3D Plus (УЗ,ЭМВ) – комплектация Plus с ультразвуковым датчиком и
электромеханическим валом (общий вид станков представлен на рисунке 8);
- СБМП-60/3D Plus (УЗ,ЭМВ,ТЛУ) – комплектация Plus с ультразвуковым датчиком,
электромеханическим валом иточечным лазерным указателем (общий вид станков
представлен на рисунке 8);
- СБМП-60/3D Pro (УЗ,БСИ) – комплектация Pro c ультразвуковым датчиком и
устройством бесконтактного ввода диаметра и дистанции до диска (общий вид станков
представлен на рисунке 9);
- СБМП-60/3D Pro (УЗ,ТЛУ) – комплектация Pro c ультразвуковым датчиком и
точечным лазерным указателем (общий вид станков представлен на рисунке 9);
- СБМП-60/3D Pro (УЗ,ЭМВ,БСИ) – комплектация Pro с ультразвуковым датчиком,
электромеханическим валом и устройством бесконтактного ввода диаметра и дистанции
до диска (общий вид станков представлен на рисунке 9);
- СБМП-60/3D Pro (УЗ,ЭМВ) – комплектация Pro с ультразвуковым датчиком и
электромеханическим валом (общий вид станков представлен на рисунке 9);
- СБМП-60/3D Pro (УЗ,ЭМВ,ТЛУ) – комплектация Pro с ультразвуковым датчиком,
электромеханическим валом иточечным лазерным указателем (общий вид станков
представлен на рисунке 9).
Станки модификации СБМП-200 выпускаются в трех комплектациях:
- СБМП-200 – базовая комплектация (общий вид станков представлен на рисунке 11);
- СБМП-200 Ст – комплектация Стандарт (общий вид станков представлен на рисунке 12);
- СБМП-200 Л – комплектация Люкс (общий вид станков представлен на рисунке 13).

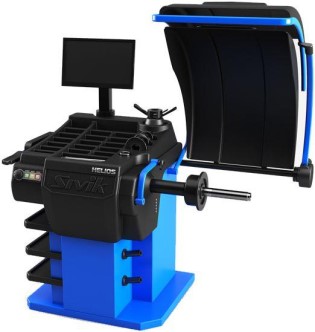

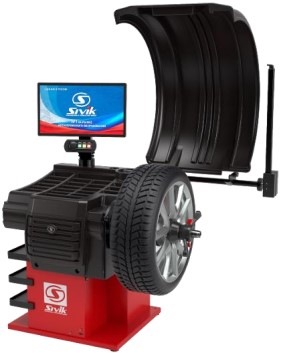

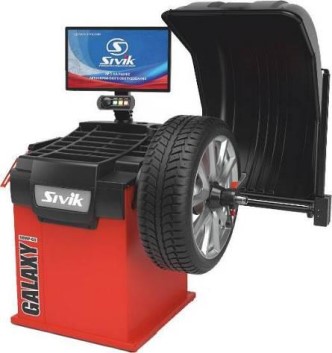

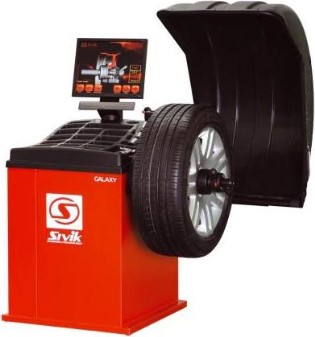

Рисунок 1 – Общий вид станков СБМП-60/XT

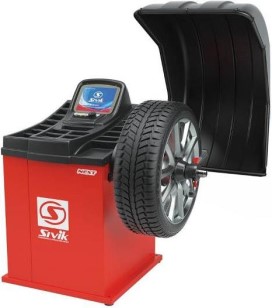

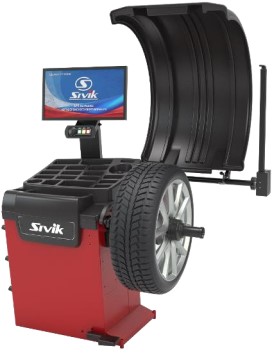

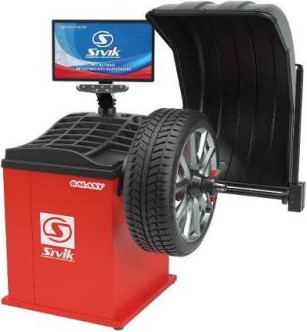

Рисунок 2 – Общий вид станков СБМП-60/XT Lite
Лист № 3
Всего листов 13

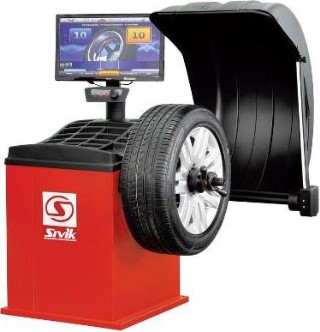

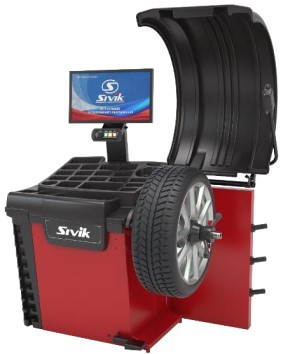

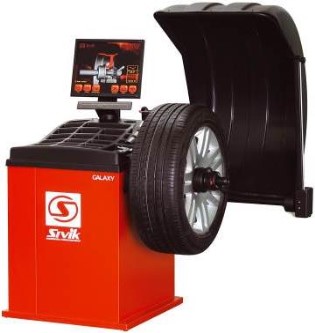

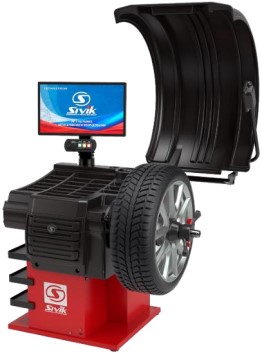

Рисунок 3 – Общий вид станков СБМП-60/3D

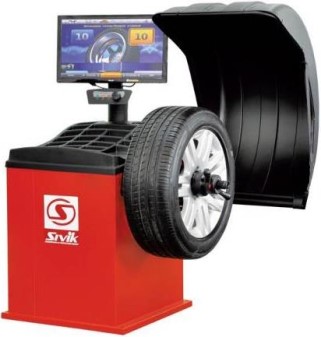

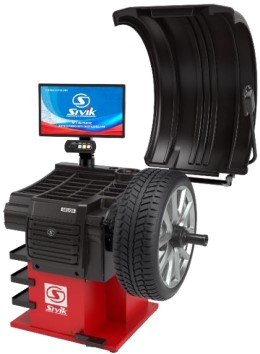

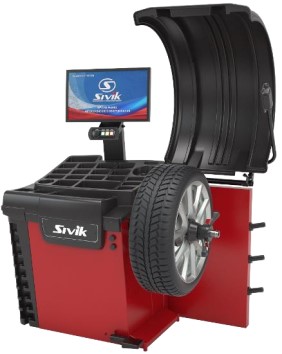

Рисунок 4 – Общий вид станков СБМП-60/3D Л
Лист № 4
Всего листов 13

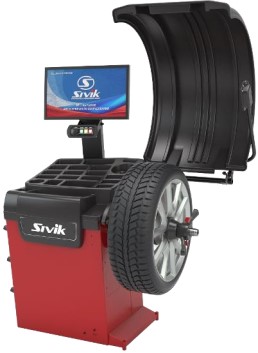

Рисунок 5 – Общий вид станков СБМП-60/3D Plus

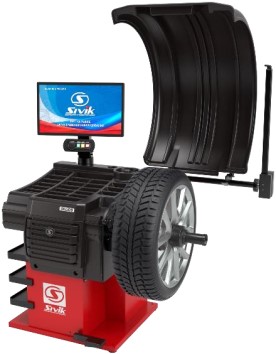

Рисунок 6 – Общий вид станков СБМП-60/3D Plus (УЗ) и СБМП-60/3D Plus (УЗ,ТЛУ)
Рисунок 7 – Общий вид станков СБМП-60/3D Plus (ЭВМ)
Лист № 5
Всего листов 13

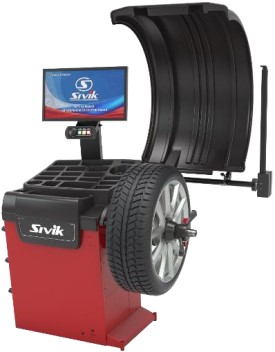

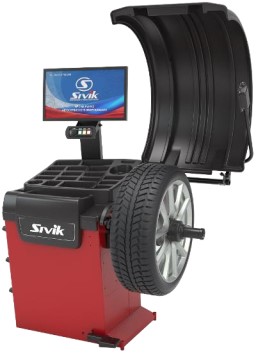

Рисунок 8 – Общий вид станков СБМП-60/3D Plus (УЗ,ЭМВ) и СБМП-60/3D Plus (УЗ,ЭМВ,ТЛУ)

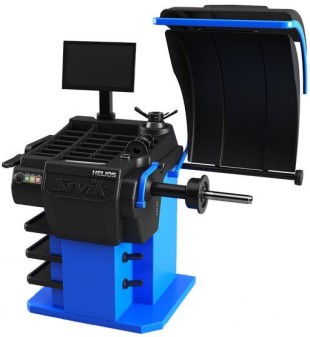

Рисунок 9 – Общий вид станков СБМП-60/3D Pro (УЗ,БСИ), СБМП-60/3D Pro (УЗ,ЭМВ,БСИ)
СБМП-60/3D Pro (УЗ,ТЛУ), СБМП-60/3D Pro (УЗ,ЭМВ) и СБМП-60/3D Pro (УЗ,ЭМВ,ТЛУ)

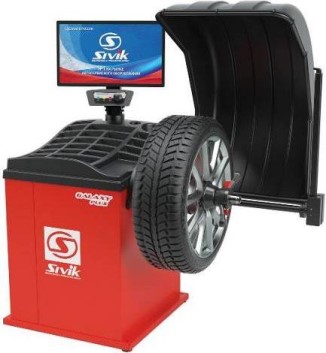

Рисунок 10 – Общий вид станков СБМП-60/3D Lite
Лист № 6
Всего листов 13

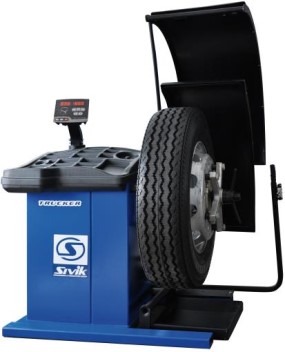

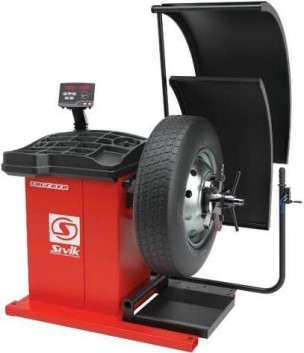

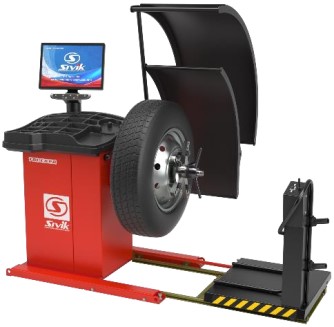

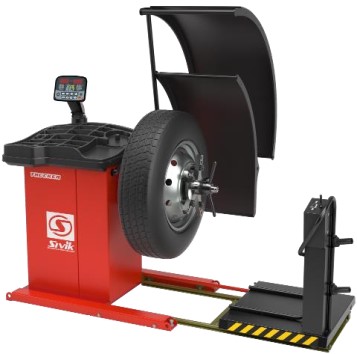

Рисунок 11 – Общий вид станков СБМП-200

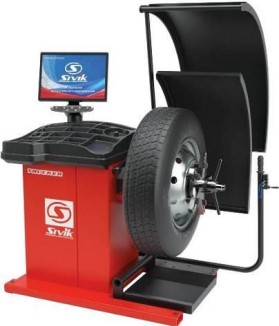

Рисунок 12 – Общий вид станков СБМП-200 Ст

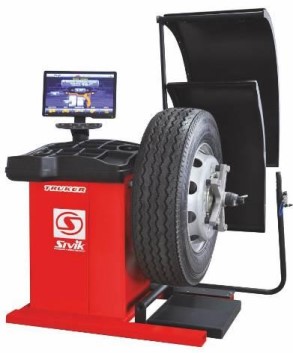

Рисунок 13 – Общий вид станков СБМП-200 Л
Пломбирование станков не предусмотрено.
Лист № 7
Всего листов 13
Программное обеспечение
Программное обеспечение станков (далее по тексту – ПО) по аппаратному
обеспечению является полностью встроенным (у всех модификаций и комплектаций за
исключением модификации СБМП-60/3D комплектации Pro) или частично встроенным
(у модификации СБМП-60/3D комплектации Pro).
У модификации СБМП-60/3D комплектации Pro метрологически значимая часть ПО
является встроенной.
Программное окружение встроенного ПО в виде операционной системы, среды
исполнения, драйверов и т.п. отсутствует.
Измерение аппаратного окружения встроенного ПО не предусмотрено конструкцией и
не требуют дополнительных проверок.
Нормированиеметрологическиххарактеристикпроведено с учетом влиянияПО.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные ПО
СБМП-
Идентификационные данные
(признаки)
60/XT
Идентификационное наименованиеСБМП-
ПО 60/XT
Значение
для модификации
СБМП-СБМП-СБМП-СБМП-
60/XT 60/3D 60/3D 200
LiteLite
СБМП-СБМП-СБМП-СБМП-
60/XT 60/3D 60/3D 200
LiteLite
5.X.X5.X.X5.X.X5.X.X
Номер версии5.X.X
(идентификационный номер) ПО
Цифровой идентификатор
недоступен
Метрологические и технические характеристики
Наименование характеристики
Таблица 2 – Метрологические характеристики
СБМП-200
Значение
для модификации
СБМП-60/ХТ
СБМП-60/ХТ Lite
СБМП-60/3D
СБМП-60/3D Lite
от 0 до 31000от 0 до 90000
±800 ±1080
— ±4200
от 0 до 360
±6
0,5
Диапазон измерений дисбаланса, г∙мм
Пределы допускаемой абсолютной погрешности
измерений дисбаланса, г∙мм:
- для колес легковых автомобилей
- для колес грузовых автомобилей
Диапазон измерений углового положения
компенсирующей массы, °
Пределы допускаемой абсолютной погрешности
измерений углового положения
компенсирующей массы, °
Радиальное и торцевое биение контрольных
роторов КС 009.000.00-01 СБ, мм, не более
Масса контрольных грузов, г:
- КС 009.010.01-04
- КС 009.010.00-01 СБ
- КС 009.010.00-00 СБ
от 4,8 до 5,2
от 49,8 до 50,2
от 99,8 до 100,2
Лист № 8
Всего листов 13
- высота
1480(1320)
1
2150(2150)
2
1690(1420)
1
1460(1720)
2
СБМП-СБМП-
LiteLite
Таблица 3 – Основные технические характеристики
Значение
для модификации
Наименование характеристикиСБМП-СБМП-
60/ХТ
60/ХТ
60/3D
60/3DСБМП-200
1300 1300
(1590) (1590)
- ширина13601360 13601290
(1370)
1,2
1405
(1335)
3,4
Тип станкастационарный
Приводэлектромеханический с ременной передачей
Диапазон массбалансируемых колес, кг от 10 до 70от 10 до 200
Наибольшийнаружный диаметр
балансируемых колес, мм9001200
Частотавращения балансируемого
колеса,об/мин:
- при измерениях колеса
легкового автомобиля165от 150 до 200
- при измерениях колеса
грузового автомобиля—100
Параметры электрического питания:
- напряжениепеременного
тока, Вот 187 до 242
- частотапеременного тока, Гц от 49 до 51
Потребляемаямощность, Вт, неболее350
Габаритныеразмеры (споднятым
кожухом), мм,не более:
- длина 10501050109010501420(1970)
(1210) (1210) (1210)
1
(1210)
1080
(1075)
2
1180
(1180)
3
1180
(830)
4
Масса, кг, неболее
140140
14501450
(1590)
1,2
(1590)
1850
(1850)
3,4
140
1,2
135
155
3,4
280
Условияэксплуатации:
- температураокружающего
воздуха, °С
Исполнениепо ГОСТ 15150-69
Средняянаработканаотказ, ч
от 10 до 35
УХЛ4.2
1920
Лист № 9
Всего листов 13
СБМП-СБМП-
LiteLite
Продолжение таблицы 3
Значение
для модификации
Наименование характеристикиСБМП-СБМП-
60/ХТ
60/ХТ
60/3D
60/3DСБМП-200
установки
Сервисные функцииавтоматический поворотавтоматический
к месту установки груза;
поворот к месту
система самодиагностики;
речевое сопровождение
груза;
система само-
диагностики;
пневматический
лифт
Примечания:
1
– базовая комплектация;
2
– комплектация Люкс;
3
– комплектацииPlus;Plus(УЗ);Plus(УЗ,ТЛУ);Plus(ЭМВ);Plus(УЗ,ЭМВ);
Plus (УЗ, ЭМВ,ТЛУ);
4
– комплектации Pro (УЗ, БСИ); Pro (УЗ, ЭМВ, БСИ); Pro (УЗ, ТЛУ); Pro (УЗ, ЭМВ);
Pro (УЗ,ЭМВ,ТЛУ)
Знак утверждения типа
наносится на маркировочную табличку, на титульный лист руководства по эксплуатации
типографским способом.
Комплектность средства измерений
СБМП-
200
–
Таблица 4 – Комплектность средства измерений
Наименование и обозначение
СБМП-
60/ХТ
СБМП-
60/3D
Станок1
Количество
для модификации, шт. (экз.)
СБМП- СБМП-
60/ХТ 60/3D
Lite Lite
1 1 1
Монитор–
–11
Кабель DVI–
–11
Кабель питания монитора–
–11
Кожух1
1
1
3
–
2
1
3
–
2
1
3
–
2
1
Кожухсо второй линейкой–
1
Линейкаэлектромеханическаявторая1
Устройство бесконтактноговвода 1
15
1–1
1,3,4,7
–
–
5,6,8-14
–
– ––
– 1
10,11
–
1
–
Лист № 10
Всего листов 13
Наименование и обозначение
СБМП-
60/ХТ
СБМП-
200
Ключ разблокирования колеса
–
–
Пластинакалибровочнаясопорой
–
–
Кожухс УЗдатчиком
–
–
Вал резьбовой с болтом
1
1
Переходникшестигранный
1
1
1
15
1
15
1
1
15
1
15
1
15
Гайкас кольцом и чашкой
1
1
15
–
–
Кронциркуль
–
1
1
1
15
Винт М4
–
–
1
Продолжение таблицы 4
СБМП-
60/3D
1
1
1
1
1
1
1
1
Количество
для модификации, шт. (экз.)
СБМП- СБМП-
60/ХТ 60/3D
Lite Lite
7,8,9,11,12,13
–
–
1,3,4,5,6,10,14
–
6,9,14
–
–
1,3,4,5,7,8,10-13
–
5,6,8-14
–
–
1,3,4,7
–
1,3-6,10,14
1
–
7,8,9,11-13
1
1,3-6,10,14,16
1
–
7,8,9,11-13
1
1 11
1 11
1 11
1
15
1
15
1
15
1
15
1
15
1
15
111
Конус ø78÷114
Конус ø62÷82
Конус ø43÷70
Комплект «Джип»
(Конус ø97÷160 скольцом)
Конус двухсторонний 108-174
с кольцом
Фланецв сборе
Адаптер фланцевый
1
15
1
15
1
15
1
–
1
1
Гайкас кольцом
Втулка прижимная скольцоми
чашкой
Шнур сетевой
Калибрлинеек
Калибрлинейки
Клещи для установки и снятия грузов
Упаковка
1
1
–
1
1
1
–
1
1
1
1
1,3-6,10,14
1
–
7-9,11-13
1
– – –
7-9,11-13
–
–
1,3-6,10,14
–
1 11
1 11
– ––
1 11
1 11
5,6,8-14
1
–
1,3,4,7
1
–11
Сербокдля снятия липких грузов
Скребокдля липкихгрузов STR-40
Кольцо дистанционное
1
111
–44
–
–22
–
4
3
–
2
–
–––
Винт М6x14
Комплект для крепленияосновных
частей конструкции
Винт М6сшайбой
–
–55
–
Лист № 11
Всего листов 13
Наименование и обозначение
СБМП-
60/ХТ
СБМП-
200
1
–
–
–
Болт М4 с шайбой
–
ГайкаМ8 сшайбой
–
–
–
–
2
Ролик
–
–
1
15
1
15
–
1
15
2
15
2
15
–
2
15
Продолжение таблицы 4
СБМП-
60/3D
1
Количество
для модификации, шт. (экз.)
СБМП- СБМП-
60/ХТ 60/3D
Lite Lite
1,3
1
–
4-14
1
4
–
16
–––
Болт М12x35
Болт М12 сшайбой
Болт М10 сшайбой ишайбой
пружинной
Болт М6сшайбой (для крепления
стойки)
–––
–––
2
3
–
2
–
2
4
3
2
4-14
–
–
1,3
–
–11
1
15
–
–
–
–
1
15
1
15
1
15
– – –
– – –
– – –
– – –
1
3
–
2
1
15
1
1
1
9
–––
Кронштейн монитора
Стойкамонитора
Комплект конусов малой конустности
Адаптер 5рычажный
Адаптер 4рычажный
Кольцо упорноев сборе
Болт упорныйв сборе
Болт
Болт М10 (для крепления кольца
упорного)
Клещи отжимные
Устройство подачи ленточныхгрузов
1
15
–
1
15
–
1
–
1
15
1
15
1
15
1
15
– 1
15
–
3-14,16
–
–
1
–
– – –
1
15
1
15
1
15
1
1
15
1
15
1
15
1
15
–––
2
15
2
15
2
15
Рукоятка управления
ПриспособлениеРотор контрольный
Контрольный ротор
КС 009.000.00-01 СБ
Контрольный ротор
КС 022.000.00 СБ
Контрольныегрузы
КС 009.010.00-01 СБ
Контрольныегрузы
КС 009.010.00-00 СБ
2
15
1
15
1
15
Лист № 12
Всего листов 13
60/ХТ60/3D
Продолжение таблицы 4
Количество
для модификации, шт. (экз.)
Наименование и обозначение
СБМП-
СБМП-
СБМП-
СБМП-
СБМП-
60/ХТ
Lite
60/3D
Lite
200
Руководство по эксплуатации1 1 1 1 1
Методикаповерки СБМП.000.01 МП1 1 1 1 1
Примечания:
1
– базовая комплектация;
2
– комплектация Стандарт;
3
– комплектация Люкс;
4
– комплектация Plus с электромеханической линейкой (СБМП-60/3D Plus);
5
– комплектация Plus c ультразвуковым датчиком (СБМП-60/3D Plus (УЗ))
6
– комплектация Plus c ультразвуковым датчиком и точечным лазерным указателем
(СБМП-60/3D Plus (УЗ, ТЛУ))
7
– комплектация Plus с электромеханической линейкой и электромеханическим валом
(СБМП-60/3D Plus (ЭМВ))
8
– комплектацияPlusсультразвуковымдатчикомиэлектромеханическимвалом
(СБМП-60/3D Plus (УЗ, ЭМВ))
9
– комплектация Plus с ультразвуковым датчиком, электромеханическим валом и точечным
лазерным указателем(СБМП-60/3D Plus (УЗ, ЭМВ, ТЛУ))
10
– комплектация Plus c ультразвуковым датчиком и устройством бесконтактного ввода
диаметра и дистанции до диска (СБМП-60/3D Plus (УЗ, БСИ))
11
– комплектация Pro с ультразвуковым датчиком, электромеханическим валом и устройством
бесконтактного ввода диаметра и дистанции до диска (СБМП-60/3D Pro (УЗ, ЭМВ, БСИ))
12
– комплектацияProсультразвуковымдатчиком,электромеханическим
(СБМП-60/3D Plus (УЗ, ЭМВ))
13
– комплектация Pro с ультразвуковым датчиком, электромеханическим валом и точечным
лазерным указателем(СБМП-60/3D Pro (УЗ, ЭМВ, ТЛУ))
14
– комплектация Pro с ультразвуковым датчиком и точечным лазерным указателем
(СБМП-60/3D Pro (УЗ, ТЛУ))
15
– по отдельному заказу
Сведения о методиках (методах) измерений
приведены в разделе 5 руководств по эксплуатации
Нормативныеитехническиедокументы,устанавливающиетребования
к станкам балансировочным СБМП
Государственная поверочная схема для средств измерений плоского угла,
утвержденная Приказом Росстандарта № 2482 от 26.11.2018 г.
Государственная поверочная схема для средств измерений массы, утвержденная
Приказом Росстандарта № 2818 от 29.12.2018 г.
Государственная поверочная схема для средств измерений длины в диапазоне
от 1∙10
-9
до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная Приказом
Росстандарта № 2840 от 29.12.2018 г.
СВТП.404492.002 ТУ Станки балансировочные СБМП-60/XT, СБМП-60/XT Lite,
СБМП-60/3D, СБМП-60/3D Lite, СБМП-60, СБМП-40, СБМК-60, СБР-40, СБМП-200.
Технические условия
Лист № 13
Всего листов 13
Изготовитель
Общество с ограниченной ответственностью Научно-производственное объединение
«Компания СИВИК»
(ООО НПО «Компания СИВИК»)
ИНН 5506057995
Адрес: 644076, г. Омск, пр. Космический, д. 109 А
Тел.: +7 (3812) 55-33-37
Web-сайт: http://www.sivik.ru
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного
унитарного предприятия «Сибирский государственный ордена Трудового Красного Знамени
научно-исследовательский институт метрологии»
(ГЦИ СИ ФГУП «СНИИМ»)
Адрес: 630004, г. Новосибирск, пр-кт. Дмитрова, д. 4
Телефон (факс): +7 (383) 210-08-14; 2310-13-60
Web-сайт: http://www.sniim.ru
E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «СНИИМ» по проведению испытаний средств
измерений в целях утверждения типа № 30007-09 от 12.12.2009 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 58442-14 | Станки балансировочные торговой марки "HOFMANN" | Geodyna 4550, Geodyna 4950, Geodyna 7100, Geodyna 7300, Geodyna 7400, Geodyna 7500, Geodyna 7600, Geodyna 7700, Geodyna 7800, Geodyna 7900, Geodyna 8200, Geodyna 8400 | Фирма "Snap-on Equipment S.r.l. a Unico Socio", Италия | 1 год | Перейти |
| 38558-09 | Станки балансировочные | BOXER | Фирма "Snap-on Equipment S.r.l. a Unico Socio", Италия | 1 год | Перейти |
| 65941-16 | Станки балансировочные | ЛС111, ЛС131, ЛС322, ЛС432, ЛС433 | ООО "НПП "СТОРМ", г.С.-Петербург | 1 год | Перейти |
| 29024-05 | Станки балансировочные | БМ | ЗАО "НовГАРО", г.Великий Новгород | 1 год | Перейти |
| 72967-18 | Стенды балансировочные | RFE, RFT, SWT, SWP, GSP922, GSP96, VAS, HDE, HD, FMHD | Фирма "Hunter Engineering Company", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
